9. "Екатерина II" – первый броненосец программы

Параллельно с разработкой чертежей в Николаеве под руководством главного командира Черноморского флота и портов вице-адмирала А. А. Пещурова производились работы по переоборудованию седьмого эллинга, где впоследствии строили казенными средствами первый черноморский броненосец, строителем которого назначили подполковника А. В. Мордвинова, а его помощниками – поручиков Терентьева и Ф. В. Юрьева. На реконструкцию эллинга ушло 72 000 руб. Его удлинили на 23 метра, отремонтировали стапель и шатер, защищавший от ветра, снега и дождя.

В феврале 1883 года началась доставка с Брянского завода первой партии профильной стали для корпуса. В мае того же года А. В. Мордвинова и подполковника Н. А. Субботина, назначенного строителем первого балтийского броненосца программы 1882 года, откомандировали для ознакомления с судостроением в Англию и Францию. Прибыв из заграницы, А. В. Мордвинов ознакомил МТК с некоторыми особенностями зарубежного судостроения. В частности, отмечалось то, что во Франции придерживаются полной броневой защиты борта от носа до кормы, так как тонкие оконечности могут быть разрушены даже малокалиберной артиллерией, из-за чего ухудшается мореходность.

14 июня 1883 года начались работы на стапеле по сборке листов горизонтального киля, а спустя две недели в Севастополе на верфи РОПиТ начали постройку еще двух, однотипных с николаевским броненосцем, кораблей.

Наблюдающим за их строительством назначили капитана А. П. Торопова. При постройке новых броненосцев МТК постарался учесть и опыт службы "Петра Великого". Перед отъездом из Петербурга А. П. Торопов по указанию комитета ознакомился с различными донесениями командиров "Петра Великого" о недостатках этого броненосца, с тем чтобы "отклонить их на новых броненосцах", и, побывав на корабле, ознакомился с его устройством, "для того чтобы все полезное применить".

В конце августа 1883 года И. А. Шестаков приказал рассмотреть в МТК вопрос о продлении брони на всю длину и уменьшении количества 305-мм орудий до четырех, но с размещением четырнадцати 152-мм орудий на батарейной палубе. При этом И. А. Шестаков предложил разместить 305-мм орудия в башнях, разработанных французской фирмой "Фордж и Шан- тье". Приказом по Морскому ведомству (№ 110 от 3 октября) строящемуся кораблю присвоили имя "Екатерина II", а в декабре того же года МТК, утвердив удлинение броневого пояса, отказался от изменений в вооружении из-за недостаточно всесторонних испытаний за рубежом башенных установок этой фирмы.

Броненосные корабли для Черного моря "Екатерина II", "Чесъма" и "Синопъ".

Въ Кораблестроительномъ Отделеніи были составлены практические чертежи съ располо- жешемъ артиллеріи и механизмовъ съ котлами броненосца для Черного моря, теоретически чертежъ, поперечныя сеченія и спесификація котораго были одобрены Отделешемъ въ 1882 году. Броненосецъ этоть, согласно сделанному на чертежахъ его внутреннему размещенію, можетъ брать снарядовъ и зарядовъ по 85-ти на каждое 12-ти дюймовое дальнобойное орудіе и по 125-ти на каждое таковое же 6-ти дюймовое орудіе. Шесть 12-ти дюймовыхъ орудій поставлено въ каземате на трехъ вращающихся столахъ, по два на каждомъ, на гидравлическихъ снижающихся станкахъ. Подъемъ снарядовъ и зарядовъ къ казеннымъ частямъ орудій и самое заряжаніе – гидравлическіе. Семь 6-ти дюймовых орудій расположены следующимъ образомъ: четыре впереди каземата, по два съ каждаго борта и три позади его, изъ которыхъ два поставлены по бортамъ и одно въ корме, с переводомъ на оба борта. Кроме означенной артиллеріи, имеется место на мостике для постановки оть восьми до десяти пушекъ Готчкисса. Возвышеше осей 12-ти дюймовых орудій над грузовою ватер-линіею 22 фута 6 дюймовъ, при чемъ снаряды будутъ пролетать надъ палубою, при горизонтальных выстрелахъ, въ разстояніи 4-хъ футъ, считая отъ поверхности снаряда. Число команды на броненосце предположено 500 человекъ, провизіи на два месяца и воды на две недели. Угля помещается 872 тонна, достаточна- го для перехода:

въ 4 сутокъ, со скоростію 14 узловъ, 1350 миль

– 6 1/3 – - 12 – 1836 -

– 11 – - 10 – 2640 -

и – 21 1/3 – - 8 – 4096 -

На мостике расположены следующія гребныя и паровыя суда: два миноносныхъ катера, длиною по 55 футъ, два паровые катера, два 18-ти весельные барказа, два легкіе 12-ти весельные катера, два 6-ти весельные яла и два вельбота. Броненосцецъ назначено снабдить паровыми: шпилемъ браш-шпилемъ и рулевымъ аппаратомъ, штурвалы для котораго помещены на мостике и въ каземате. Кроме паровыхъ штурваловъ, положено иметь два ручные, одинъ на мостике и другой въ корме, ноль броневою палубою.

По разсмотреніи вышеозначенныхъ чертежей, Кораблестроительное Отделеніе, совместно съ Артиллершскимъ Отделешемъ и Главнымъ Инженеръ-Механикомъ флота, одобрило ихъ, о чемъ и предоставило Управляющему Морскимъ Министерствомъ, положившему на журнале этого заседанія следующую резолюцию: "Утверждаю, но прошу разработывать всесторонне вопросъ объ артиллеріи и продолжать проверять чертежи, чтобы заказавши уже, можно было во время производить нужныя перемены".

С удлинением пояса водоизмещение возрастало до 10145,85 т. Из них на артиллерийское и минное вооружение приходилось 1110,11 т (10,9%), броню – 3101,84 т (30,5%), машины и котлы с водой – 1467,2 т (14,5%), уголь – 700 т (6,9%), руль с рулевой машиной – 24,5 т (0,25%), паровые и гребные суда – 32 т (0,3%), дельные вещи – 160,87 т (1,6%), шкиперские запасы и продовольствие- 115,5 (1,1%), команду с багажом – 60,5 т (0,6 %), корпус с отделкой – 3373,33 (33,3%). Увеличение водоизмещения вызвало переуглубление против теоретического чертежа на 0,13 м.

На стапеле тем временем шли работы. Корпус корабля уже имел набор в средней части, доведенной до ватерлинии, и у оконечностей был готов к установке штевней. Начиналась обшивка днища. Не обходилось и без трудностей. Отсутствие опыта, задержка в изготовлении штевней на Путиловском заводе, поломки оборудования Брянского металлического завода – основного поставщика профильной и листовой стали, хроническая задержка строительных чертежей, постоянно менявшиеся решения МТК по многим вопросам – все это сказывалось на сроках постройки. Много хлопот строителям доставляла появившаяся необходимость перемещения на три метра в корму каземата с размещенными внутри пушками, трубами и люками над котлами, для исключения возможного зарывания носом при сильной встречной волне.

Тем не менее к середине 1884 года постройка продвинулась настолько, что возникла необходимость заказа для "Екатерины II" главных и вспомогательных механизмов, орудийных платформ, брони и артиллерии. Русская промышленность, перегруженная заказами, не смогла полностью обеспечить изготовление этого оборудования, и поэтому пришлось броню и орудийные станки заказать в Англии.

Обе трехцилиндровые машины двойного расширения делал Балтийский завод.

Броня для "Екатерины II" и двух, заложенных в Севастополе, однотипных броненосцев изготовлялась на заводе Камеля в Шеффильде, который в 1873 году отлично справился с прокатом и пригонкой плит для нашего первого броненосца "Петр Великий". Получив заказы в конце ноября 1884 года, завод за два года изготовил для кораблей 402 плиты, из которых 137 предназначались для "Екатерины II". Два орудийных снижающихся станка для 305-мм орудий заказали известному заводу Андерсона.

В марте 1885 г. корпус набрали до батарейной палубы и установили почти все водонепроницаемые переборки, испытания которых поручили капитану I ранга С. О. Макарову. "При настоящем состоянии минного дела, – писал он в своем рапорте вице-адмиралу И. А. Шестакову, – броненосные корабли должны быть защищены от мин Уайтхеда. …Корабль "Екатерина II" в том виде, как он проектирован, есть непотопляемое судно как для тарана, так и для мин Уайтхе- да. Надо только, чтобы переборки, которые проектированы непроницаемыми для воды, были действительно непроницаемые. Если по отношению к двойному борту и дну есть правила, которые при испытании обеспечивают их герметичность, то проба главных переборок пока во всех флотах производится наливанием самого ничтожного количества воды и обливанием переборок из брандспойтов. Этого недостаточно, и корабли гибнут, как "Гроссер Курфюрст" или "Вэнгард". Полагаю, что на "Екатерине II" или на "Адмирале Нахимове" на пробу переборок потребуется неделя".

Тревога С. О. Макарова была не напрасной. Испытания переборок показали их недостаточную прочность. Некоторые из них даже прогибались под напором воды. В декабре 1885 г. на всех трех строившихся броненосцах переборки укрепили установкой дополнительных Z- образных стоек.

В начале 1886 года начались работы по подготовке "Екатерины II" к спуску. Отсутствие опыта спуска больших кораблей в стесненном бассейне реки Ингул заставило МТК детально изучить зарубежный опыт. Взяли за образец спусковые устройства спущенных на реках незадолго до этого броненосцев: "Бенбоу" в Англии, "Формидабля" во Франции. Необходимо было применительно к местным условиям разработать задерживающую систему, состоящую из пеньковых тросов, которые поочередно протягивались через систему блоков и приспособлений, затем разрывались и частично гасили инерцию корпуса спускаемого корабля.

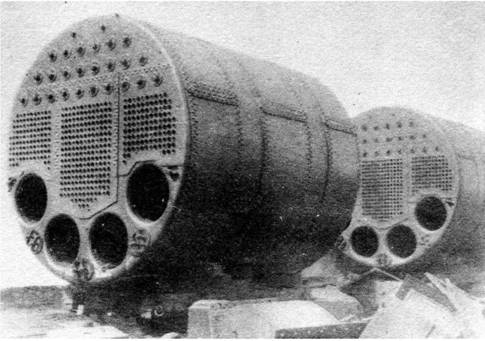

Цилиндрические огнетрубные котлы для ""Екатерины П", изготовленные на Балтийском заводе.

Управляющій Морскимъ Министерствомъ приказалъ составить въ Кораблестроительномъ От- деленіи чертежи и соображенія къ измененію проекта Черноморскихъ броненосцевъ въ томъ смысле, чтобы бортовая броня по грузовой ватерлиніи была продолжена до оконечностей судна и чтобы расположеніе орудій и защита ихъ бронею оставались прежнія.

Вследствіе такого приказанія Его Превосходительства, въ Кораблестроительномъ Отделеніи был составленъ эскизный чертежъ Черноморскихъ броненосцевъ. Существенныя особенности, отли- чающія его оть первоначально утвержденнаго проекта, следующая:

Протяжение нижняго каземата уменьшено на столько, что бортовая броня подъ верхнимъ казематомъ защищаетъ только дымовыя трубы, подачу зарядовъ къ орудiямъ и все механическія устройства для вращенія орудiйныхъ столовъ.

Нижняя кромка верхняго каземата приподнята, съ целью уменьшенія высоты его до 8 /2 футъ, съ сохранешемъ при этом прежняго возвышешя орудія надъ верхнею палубою.

3) Толщина броневаго пояса по грузовой ватерлиніи уменьшена съ 18 дюйм, до 16 дм., толщина же брони выше этого пояса, бывшая на прежнемъ проекте 14 и 12 д. зделана следующая:

а) на передней и частію на боковых сторонахъ верхняго каземата 14 дюймовъ, а на остальномъ протяженіи 12 дюймовъ;

б) на переднемъ траверзе нижняго каземата 10 дюймовъ,

в) по борту нижняго каземата 12 дюймовъ, и

г) на заднемъ траверзе нижняго каземата 9 дюймовъ.

4) Палубная броня вне каземата поднята въ уровень съ верхнимъ броневымъ шельфомъ и толщина ея уменьшена съ 3 д. до 2 /4 дм.

и 5) Запасъ снарядовъ и зарядовъ для 12 дюймовыхъ дальнобойныхъ орудій уменшенъ до 50 на каждое орудіе, вместо проектированнаго прежде по 85 на орудіе.

Съ такими облегченіями въ грузахъ получилась возможность, при незначительномъ увеличеніи углубленія броненосцевъ, сохранить на нихъ безъ измененія число и расположеніе орудій и систему бронировки ихъ, силу машины и запасъ топлива.

Водоизмещеніе броненосцевъ по проекту, одобренному въ 1882 году, журналомъ Отделенія № 184, составляло 9990 тоннъ. Последовавшее затемъ увеличеніе высоты каземата, сделанное съ целью поднятия оси орудій надъ верхнею палубой, увеличило весъ брони на каземате, а следовательно и во- доизмещеніе броненосцевъ на 120 тоннъ. Распространеніе поясной брони по всему обводу грузовой ватерлиніи вызвало новую, хотя и незначительную, перегрузку въ 70 тоннъ. Такъ что вся перегрузка противъ первоначально утвержденнаго водоизмещенія 9990 составляетъ 191 тоннъ, отчего углуб- леніе броненосцевъ увеличилось противъ утвержденнаго по журналу Отделенія № 184 на 5 дюймовъ.

На основанім вышеизложенныхъ данныхъ въ Кораблестроительномъ Отделены составленъ новый теоретический чертежъ Черноморскихъ броненосцевъ и чертежи двухъ поперечныхъ сеченій.

По представленіи этихъ вновь составленныхъ чертежей Черноморскихъ броненосцевъ Управляющему Морскимъ Министерствомъ, Его Превосходительство утвердилъ ихъ, но съ темъ, чтобы мостика надъ орудіями не делать. После чего теоретически чертежъ двухъ поперечныхъ сеченій Черноморскихъ броненосцевъ были препровождены для руководства при постройке Главному Командиру Черноморскаго флота и портовъ.

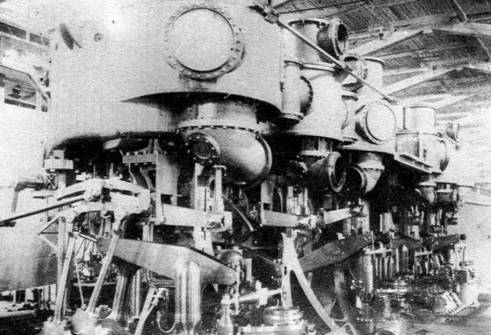

Трехцилиндровая паровая машина двойного расширения, изготовленная на Балтийском заводе для ""Екатерины II"".

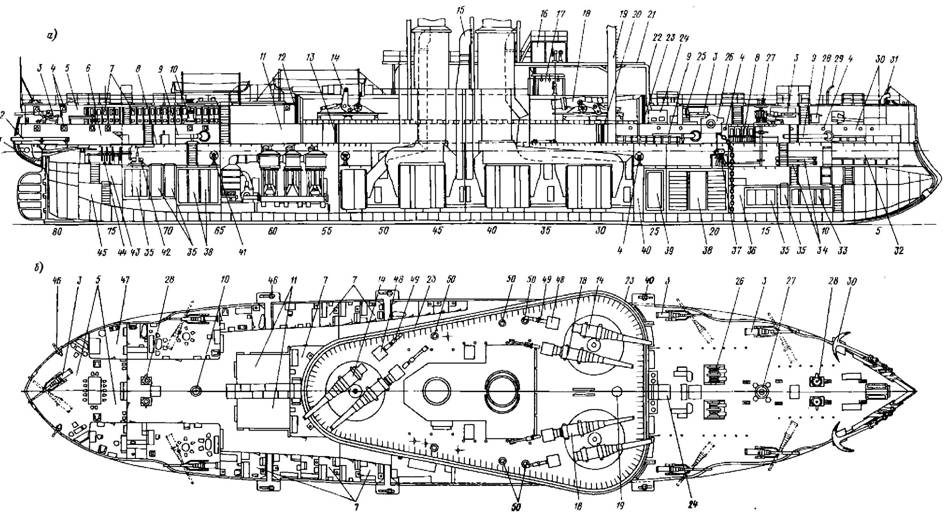

Эскадренный броненосец "Екатерина II": а – продольный разрез; б – план батарейной палубы

1 – кормовая 203-мм броневая плита; 2 – кормовой торпедный аппарат; 3 – 152-мм орудие; 4 – бортовые иллюминаторы; 5 – адмиральский салон; 6 – офицерская кают-компания; 7 – офицерские каюты; 8 – 67,8-мм броневая палуба; 9 – бортовой торпедный аппарат; 10 – ручной шпиль; 11 – машинные люки; 12 – кормовая 305- мм плита грушевидного каземата; 13 – кормовой 229-мм броневой траверз; 14 – 305-мм орудие в поднятом положении; 15 – вентиляторный раструб; 16 17 – ходовая и боевая рубки; 18 – 305-мм орудие в опушенном положении; 19 – мачта; 20 – носовой 254-мм броневой траверз; 21 – мостик; 22 – дымовая труба камбуза; 23 – 305-мм плита грушевидного каземата; 24 – камбуз; 25 – бак для кипяченой воды; 26 – паровой брашпиль; 27 – паровой шпиль; 28 – битенг; 29 – балка для постановки мин; 30 – арсенал; 31 – крамбол; 32 – шкиперская кладовая; 33 – снарядный погреб 152-мм орудий; 34 – мины Уайтхеда; 35 – крюйт-камера 152-мм зарядов; 36 – цепной ящик; 37 – паровая брашпильная машина; 38 – крюйт-камера 305-мм зарядов; 39 – вход в крюйт-камеру 305-мм зарядов; 40 – поперечная угольная яма; 41 – помпы Даутона; 42 – рулевая машина; 43 – помещение сфероконических мин; 44 – ручные штурвалы; 45 – минная кладовая; 46 – скорострельные пушки Гочкисса; 47 – спальная адмирала; 48 – люк для подъема артзапаса; 49 – гидравлические прибойники (устройство для досылки снарядов и зарядов) 305-мм орудий; 50 – горловины угольных ям.

К спуску "Екатерины II" в Николаеве и "Чесмы" в Севастополе готовились заранее. О предстоящем в связи с этим приезде Александра III со всей семьей и свитой в Севастополе знали уже в феврале 1886 г. Из- за этого кампанию на флоте начали ранее обычного – 1 апреля.

Для плаваний императора по Черному морю готовили пароход "Эриклик", устанавливая в его каютах роскошную мебель с яхты "Ливадия". Сопровождать "Эриклик" назначили крейсер "Память Меркурия" и пароход "Москва".

Как и планировалось, в начале апреля император в сопровождении свиты с цесаревичем Николаем Александровичем, великими князьями, генерал-адмиралом Константином Николаевичем, Михаилом Александровичем и Алексеем Александровичем приехал в Ялту, где отдыхал в течение месяца. В начале мая царская семья на "Эриклике" прибыла в Севастополь.

Этот визит несколько нарушил сроки спусков, и броненосец "Чесма" сошел на воду ранее, чем "Екатерина П", которая в полной готовности стояла в Николаеве в ожидании высочайших гостей.

Перед спуском "Чесмы" флоту огласили императорский приказ. В нем говорилось:

"Прошло тридцать с лишним лет, как Черноморский флот, совершив славные подвиги, принес себя в жертву на благо России и перенесся духом на памятные холмы Севастополя. Ныне флот этот возникает вновь на радость скорбевшего отечества.

Воля и помыслы Мои направлены к мирному развитию народного благоденствия; но обстоятельства могут затруднить исполнение Моих желаний и вынудить Меня на вооруженную защиту Государственного достоинства.

Вы будете стоять за него со Мною с преданностью, дивившую современников стойкостью, выказанной по зову Деда Моего вашими предшественниками. На водах, свидетелях их доблестей, вверяю Вам охрану чести и спокойствия России".

Разсмотренъ вопросъ о помещеніи минныхъ пушекъ и миннаго имущества на корабле "Екатерина II".

При обсуждении этого вопроса было выражено Заведующимъ Минною частью на флоте мненіе, что какъ ни жаль разслаблять бортовую броню вырезкою порта для минной пушки, но другого средства онъ не видитъ, чтобы сохранить минную пушку отъ поврежденія артиллеріею къ тому времени, когда придется сблизиться съ непрiятелемъ на 2 кабельтова, – разстояніе съ котораго можно действовать минами. Въ Англіи для достиженія этой цели обратились къ подводной траверзной стрельбе, но она сопряжена съ чрезвычайными затрудненіями, и какъ обошли эти затрудненія въ Англіи и обошли ли ихъ совершенно, намъ мало известно, хотя и знаем, что такіе подводные аппараты ставятся на некоторыхъ новыхъ англшскихъ крейсерахъ. Производить у насъ испьітанія такой стрельбы, не имея пока более точныхъ указаній, как именно устраиваются такія приспособленія въ Англіи и действительно ли они оказались пригодными при большихъ скоростяхъ, немыслимо вследствіи большихъ затратъ, и наконецъ такіе устройства потребуютъ отделенія значительнаго пространства въ подводной части судовъ, что также трудно выполнимо, а потому надо выждать дальнейших результатовъ применена этой системы въ англійском флоте и принять ее для нашихъ судовъ только въ том случае, когда устранимость недостатковъ системы будетъ вполне доказана. При будущемъ проектированіи броненосцевъ, можетъ быть окажется возможнымъ, чтобы минныя пушки, по- мещаемыя вне каземата, были защищены каждая отдельно бронею. Что касается размеровъ отверстия въ броневомъ борте для минной пушки, то отверстія собственно въ броне должно иметь около 3 / 2 футъ въ высоту и ширину, подкладка же позади брони перерезывается въ горизонтальномъ направленіи, на разстояніи около 6 / 2 футъ, для возможности дать минной пушке надлежащей уголъ обстрела.

Въ виду вышеизложенныхъ заявленій Заведующего Минною частью на флоте, вопросъ о размещенія минныхъ пушекъ на строющихся Черноморскихъ броненосцахъ представленъ былъ на благоусмотреніе Управляющему Морскимъ Министерствомъ при докладе, что если решеніе Его Превосходительства последуетъ въ томъ смысле, чтобы минныхъ пушекъ не ставить в броневомъ борте, то къ размещенію семи минных пушек, согласно составленнаго строителемъ чертежа, Кораблестроительное Отделеніе и Заведующий Минною частью на флоте препятствій не имеютъ. При этомъ пушка, расположенная въ самой корме по диаметральной плоскости, должна быть приспособлена для метанія порохомъ. Если же решено будетъ поставить две минныя пушки въ каземате, то остальныя пять пушекъ разместить: две – впереди каземата, две – позади его и одну – въ корме для действия порохомъ. Въ случае разрешенія прорезать въ броне отверстія для минной пушки, необходимо Полковнику Мордвинову и Капитану Торопову разработать чертежъ укрепленія броне- ваго борта въ томъ месте, где онъ ослабится вырезами, и чертежъ этотъ представить на разсмотреніе Отделенія.

Мины Уайтхеда, по три на орудіе, иметь: для первыхъ выстреловъ вблизи минныхъ пушекъ, подвешенными подъ бимсы, а остальныя – въ особомъ помещеніи въ трюме.

Что касается предлагаемаго размещенія минъ Уайтхеда, головныхъ частей ихъ, электрическихъ машинокъ, нагнетательныхъ насосовъ и станковъ, то оно находится въ связи съ общимъ внутреннимъ размещешемъ на корабляхъ, чертежи котораго должны быть представлены на разсмотреніе Отделенія установленнымъ порядкомъ, по разработке ихъ строителемъ и наблюдающимъ за постройкою Черноморскихъ кораблей.

Управляющій Морскимъ Министерствомъ приказалъ ограничиться четырьмя пушками и трубою по корме.

6 мая после спуска "Чесмы" императорская семья на "Эриклике" в сопровождении "Памяти Меркурия" и "Забияки"отправилась в Николаев.

Спуск "Екатерины II" произвели 10 мая 1886 г. Сначала корпус легко тронулся и, плавно пройдя около двух третей длины, также плавно и остановился. Носовая часть осталась на стапеле. Причиной задержки, как потом выяснили, оказалось течение реки Ингул. Оно навалило корпус левым бортом, прижав спусковые полозья к направляющим раскосинам. В тот день спуск так и не состоялся. Строитель корабля подполковник А. В. Мордвинов решил стянуть корабль, установив на другом берегу шпили, на что потребовалось бы не менее десяти дней. Но все обошлось. В семь часов утра 11 мая "Екатерина II" под радостные крики дежуривших в эллинге строителей без посторонней помощи легко сошла на воду. Этому способствовал едва заметный подъем уровня воды в Ингуле. Стапельный период, длившийся 35,5 месяца, окончился.

На плаву определили вес корпуса. Выяснилось, что он на 60 тонн легче проектного, но из-за увеличения веса других грузов, еще не установленных на корабле, предполагалась значительная перегрузка. Так из-за удлинения бортовой длины ее общий вес увеличился, а последовавшее затем при проектировании увеличение веса артиллерии, шлюпок и минного вооружения вызвало общую перегрузку "Екатерины II" по предверительным расчетам на 569 тонн. При этом при расчете водоизмещения МТК не учитывал вес вспомогательных котлов, противоминных выстрелов и сетей, пушек Гочкисса на марсах, что делало перегрузку корабля еще большей, отчего верхняя кромка броневого пояса возвышалась над поверхностью воды всего на 0,33 м. Позднее уменьшив число сфероконических мин, размеры гребных судов, боевой рубки, МТК добился некоторого облегчения корабля, но на этом все возможности были исчерпаны.

Разсмотрены, вновь разработанные практические чертежи корабля "Чесьма" (съ приблизительнымъ расчетомъ нагрузки по длине судна), которые составлены вследствіе приказания Управляющего Морскимъ Министерствомъ о томъ, чтобы бортовая броня на строющихся Черноморскихъ корабляхъ "Екатерина II", "Чесьма" и "Синопъ" простиралась по всему обводу грузовой ватерлиніи. Означенные практические чертежи разработаны, придерживаясь эскизнаго чертежа Черноморскихъ броненосцевъ, утвержденнаго Управляющимъ Морскимъ Министерствомъ въ 1883 году. При этомъ, радіусь закругленій верхняго каземата, согласно журнала Артиллерійскаго Отделенія, въ видахъ достиженія большаго удобства при действіи 12 дюйм. орудій, увеличенъ на 6 дюймовъ; а для сохраненія утвержденнаго водоизмещенія броненосцевъ 10181 тоннъ и углубленія на ровный киль 26 ф. 5 д. оказалось необходимымъ:

а) Казематъ передвинуть въ корму на 10 футъ, для надлежащего уравновешанія носовыхъ и кормовыхъ моментовъ, по длине судна.

б) Толщину брони на верхнемъ каземате сделать 12 дюйм., по всему обводу его; на эскизномъ же чертеже броня на переднемъ закругленіи каземата 14 дюйм. Толщина брони на нижнемъ каземате оставлена прежняя, а именно: на бортахъ 12", на переднемъ траверзе 10" и на заднемъ траверзе 9". Подкладка подъ бронею на казематахъ 12".

в) Настилку верхней палубы надъ верхнимъ казематомъ, а также батарейной палубы между обводами верхняго и нижняго казематовъ сделать изъ одного ряда стальныхъ листовъ въ 1 / 2 " толщиною. Настилку же нижней палубы, вне каземата, оставить прежнюю, т. е. изъ двухъ слоевъ – нижній въ 3/4", а верхній въ 1 / 2 " толщиною.

Руководствуясь вышеозначенными практическими чертежами при постройке броненосныхъ кораблей "Екатерина II", "Чесьма" и "Синопъ", необходимо иметь въ виду:

а) Что чертежи эти съ приблизительнымъ расчетомъ нагрузки, по длине судна, относятся собственно къ кораблю "Чесьма". Внутреннее размещение кораблей "Екатерина II" и "Синопъ" должно быть такое же, за исключением техъ измененій, которыя могутъ быть вызваны расположешемъ паровыхъ механизмовъ на двухъ последніх судахъ.

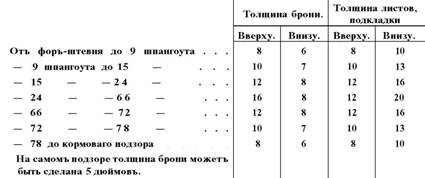

б) Броневыя плиты по грузовой ватерлиніи и лиственичная подкладка подъ ними приняты, при расчете нагрузки, следующей толщины:

Толщина броневыхъ плитъ между 24 и 66 шпангоутами на протяженіи пяти футъ отъ верхней кромки плиты сохраняется равною 16 дюйм., а далее, на протяженіи 3 футъ, постепенно сбавляется до 8 дюйм, при нижней кромке. Толщина же остальныхъ плитъ, по грузовой ватерлиніи, сбавляется согласно прямой линіи, идущей оть верхней кромки плиты къ нижней.

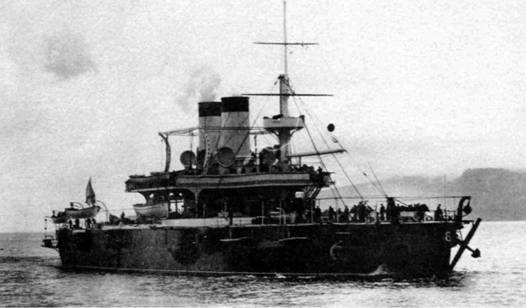

Броненосный корабль "Екатерина II".

До конца 1887 года "Екатерина II" находилась в Николаеве, где и проходили работы по достройке корпуса, установке машин, котлов и брони.

Впервые в русском флоте на "Екатерине II" для исключения гниения подкладки под броню применили специальный клей Хейса, так как применявшийся до этого сурик все же допускал некоторую порчу лиственницы. С мая по октябрь 1887 года на Ингуле проводились дноуглубительные работы, и в конце года корабль отбуксировали в Севастополь для окончательной отделки и вооружения.

В Севастополе работы длились еще полтора года, прежде чем броненосец был готов к ходовым испытаниям, показавшим хорошие результаты. 23 мая 1889 года при 85 об/мин. винта и развитой мощности 9101 л. с. корабль имел наибольшую скорость 15,25 уз. (средняя составила 14,3 уз.). Параллельно проводились и испытания артиллерии, выявившие ряд конструктивных недостатков в расположении орудий главного калибра.

Из-за небольшой длины 305-мм орудий и малом их возвышении над палубой (ок. 1,2 м) во время стрельбы при первых же выстрелах сказалось огромное разрушительное действие пороховых газов на корпус (появились трещины в некоторых кницах бимсов верхней палубы). В бортовых выступах для 45-мм пушек с открытыми ставнями при стрельбе 305-мм орудий нахождение людей становилось невозможным, чем исключалась возможность отражения атак миноносцев.

В дальнейшем в процессе всей службы после каждой стрельбы на нос или корму приходилось устранять различного рода повреждения верхней палубы и мостика. Стрельба же только на траверз сильно ограничивала боевые возможности броненосца. Большим недостатком являлся и крен, появлявшийся при наведении орудий на один борт.
