JDAM и JSOW по-русски

28 июля ФГУП «ГНПП «Базальт», отмечающее в этом году свое 70-летие и являющееся ведущим в России многопрофильным предприятием по разработке и производству систем ближнего боя для сухопутных войск и авиационных бомбардировочных средств поражения (АБСП) для ВВС, провело в ИТАР-ТАСС презентацию, на которой руководители компании рассказали о создающихся им новых системах вооружения. Генеральный директор ГНПП «Базальт» Владимир Кореньков сообщил, что помимо уже хорошо известных на мировом рынке современных образцов гранатометных комплексов, минометных выстрелов, ручных гранат и выстрелов к самоходным артиллерийским орудиям, а также давно и широко используемых в ВВС обычных авиационных неуправляемых бомбардировочных средств поражения всех типов, предприятие в настоящее время завершает разработку нескольких новых систем высокоточного авиационного оружия, которые вскоре смогут начать поступать в Военно-воздушные силы России и будут предложены на экспорт. В первую очередь речь идет о новой унифицированной планирующей бомбовой кассете ПБК-500У с самоприцеливающимися боевыми элементами и создаваемом «Базальтом» специальном наборе модулей планирования и коррекции (МПК) для дооснащения серийных свободнопадающих авиабомб. Разработка этих систем является своего рода ответом российских конструкторов на создание в США планирующей бомбовой кассеты JSOW и серии корректируемых бомб J DAM, уже состоящих на вооружении ВВС и авиации ВМС Соединенных Штатов и ряда других стран. На презентации новых боеприпасов «Базальта» побывали наши корреспонденты.

Работы по новой планирующей бомбовой кассете были начаты специалистами «Базальта» в целях повышения эффективности и уровня боеготовности ВВС еще в середине 90-х гг. Однако на их ход накладывала свой отпечаток непростая экономическая ситуация в стране. Только в последние годы работы удалось продолжить и довести до завершения. Как сообщалось на презентации, летные испытания нового боеприпаса в ГЛИЦ в Ахтубинске должны начаться в этом году. Государственные испытания предполагается провести в течение 2009 г, и при получении положительного заключения по их результатам, уже с 2010 г. возможно начало поставок П Б К-500 У в ВВС России.

Новая планирующая бомбовая кассета «Базальта» в сущности является отечественным аналогом американской системы оружия JSOW. Ранее созданные «Базальтом» разовые бомбовые кассеты РБК-500 и блоки для авиационных контейнеров К МГУ с осколочными, бетоно-бойными, кумулятивными, зажигательными, кассетными и самоприцеливающимися боевыми элементами (СПБЭ), а также минами различного назначения являются эффективным средством поражения объектов авиационной, ракетной и бронетанковой техники. Эффективность такого оружия в несколько раз выше по сравнению с моноблочными авиабомбами. При том же калибре для поражения одинаковых целей при помощи РБК и ПБК требуется в 10 раз меньше боеприпасов, к тому же их энергетика оптимизируется под конкретную цель.

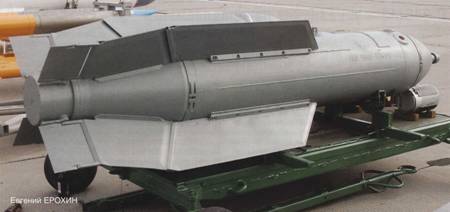

Новая планирующая бомбовая кассета ПБК-500У с самоприцеливающимися боевыми элементами СПБЭ-К является дальнейшим развитием разовых бомбовых кассет серии РБК-500 в направлении реализации более эффективного применения с самолетов фронтовой авиации (типа Су-34 и др.). Она предназначена для круглосуточного и всепогодного применения без захода самолета в зону действия огневых средств объектовых ПВО с доставкой к цели с высокой точностью боевых элементов. Планирующая бомбовая кассета выполнена в калибре 500 кг и обеспечивает поражение бронетехники, средств ПВО, пунктов управления и военных сооружений, имеющих тепловой или радиолокационный контраст относительно подстилающей поверхности в условиях естественных и искусственных помех с высот в пределах 100-14 ООО м при сбросе с носителя на скоростях 700-1100 км/ч. Дальность применения с высоты 10 км составляет около 50 км. Длина кассеты - 3100 мм, диаметр - 450 мм.

В базовом варианте, который проходит испытания, для точной доставки боевых элементов в район цели кассета оснащается инерциальной системой наведения (ИНС) и спутниковой коррекции типа GPS и ГЛОНАСС. Это полностью пассивная система наведения, не требующая информационного контакта с целью ни до пуска, ни после, что немаловажно в условиях боя для выживания атакующего самолета и эффективного решения задачи. При этом реализуется, как говорится, принцип «сбросил и забыл».

ПБК-500У может снаряжаться различными кассетными боевыми элементами или моноблочными боевыми частями различного назначения. В базовой комплектации это самоприцеливающиеся боевые элементы СПБЭ-К с комбинированным координатором цели (наведение по тепловому и радиолокационному каналам), обеспечивающие поражение широкого спектра объектов военной техники на различных театрах военных действий. Согласно официальным заявлениям представителей «Базальта», сегодня даже относительно старые самоприцеливающиеся кассетные боеприпасы типа СПБЭ-Д превосходят по своим ТТХ многие западные образцы. Новое же поколение, СПБЭ-К, вообще не имеет аналогов за рубежом. Одна кассета с такими боеприпасами способна вывести из строя до шести единиц бронетехники, причем не только являющихся ИК-контрастными целями, как ранее, но и «холодными». Возможно применение и в условиях «контактного» боя танков, для чего на боеприпасах работает селекция по принципу «свой-чужой». Ожидается, что даже перспективные бронированные цели будут с гарантией поражаться этими элементами. Версия кассеты с бетонобойным боевым элементом БЕТАБ-М также превосходит по своим ТТХ все известные аналоги.

Преимуществом унифицированной планирующей бомбовой кассеты в сравнении с решающей аналогичные задачи управляемой ракетой «воздух-поверхность» является более низкая цена и существенно большая масса боевого снаряжения, составляющая свыше 70% от массы ПБК, а также возможность поражения в одном заходе носителя нескольких целей.

Как сообщили на презентации руководители «Базальта», в дальнейшем планируется провести дооснащение ПБК-500У высокоэнергетическим двигателем, что позволит значительно увеличить дальность управляемого полета кассеты при сохранении ее точностных характеристик. В таком исполнении ПБК-500У будет сопоставима с американской системой JSOW-ER.

JSOW (Joint Standoff Weapon - дословно «Единое (для ВВС и авиации ВМС) оружие, применяемое вне зоны ПВО»; обозначение Министерства обороны США - AGM-154) - совместный проект ВВС и ВМС США, предусматривающий создание унифицированной для обоих видов вооруженных сил управляемой планирующей бомбовой кассеты для поражения защищенных целей при применении с дальностей вне зоны действия ПВО атакуемых целей, что повышает выживаемость самолетов-носителей и снижает их потери. Разработка начата в США в середине 90-х гг. Разработчик и поставщик системы - компания «Рейтеон» (Raytheon). С1999 г. находится на вооружении ВВС и авиации ВМС США, подписаны также контракты на поставку ВВС Польши, Турции и ряда других стран.

Семейство планирующих бомбовых кассет JS0W выполнено в калибре 1000 фунтов (450 кг) и обеспечивает поражение наземных целей на расстоянии от 22-28 км (при применении с малых высот) до 110-130 км (при сбросе с больших высот). Благодаря наличию комбинированной инерциально-спутниковой системы наведения (iMS/GPS) реализуется принцип «сбросил-забыл» и обеспечивается высокая точность наведения и возможность применения в любое время суток и в любых погодных условиях. Длина кассеты - 4,06 м, поперечные размеры корпуса-0,34x0,44 м, размах раскрываемого крыла - 2,69 м. Стартовая масса кассеты, в зависимости от модификации, составляет от 473 до 497 кг. JS0W адаптирована для применения с истребителей ВМС США F/A-18C/D/E7F/G и перспективного истребителя F-35C, а также самолетов ВВС США: истребителей F-16C/D «блоков» 40 и 50, F-15E, бомбардировщиков В-1 В, В-2А, В-52Н, а также перспективного истребителя F-35A.

оснащенных инфракрасными датчиками цели, -был доведен до стадии войсковых испытаний, но после того, как ВВС США вышли из программы, американские ВМС также отозвали свой заказ. Третий вариант - JS0W-C (AGM-154C) с так называемой двухступенчатой боевой частью типа BROACH для поражения особо защищенных целей, состоящей из кумулятивного заряда WDU-44 и проникающей боевой части WDU-45 -поступил на вооружение в феврале 2005 г.

Серийный выпуск JSOW начат в 1999 г. В июне 2000 г. «Рэйтеон» получила контракт на разработку модернизированного электронного блока системы наведения, обеспечивающего помехозащиту спутникового канала наведения. Модернизированная таким образом кассета получила название JSOW Block II, ее производство должно было начаться в 2007 г. Следующим этапом модернизации станет кассета JS0W-C1 (JSOW Block III) - модификация AGM-154C, снабженная каналом обмена информации Link-16 и обеспечивающая поражение подвижных морских целей. Начало ее производства и поставок намечено на 2009 г. Для поставок на экспорт разрабатывается вариант JS0W-A1 (AGM-154A-1) с новой боевой частью BLU-111 с усиленным осколочно-фугасным действием. В настоящее время в стадии испытаний находится также «моторизованный» вариант планирующей бомбовой кассеты JS0W-ER (ER - от Extended Range, т.е. увеличенной дальности), снабженный ракетным двигателем, который обеспечивает увеличение максимальной дальности применения кассеты со 110-120 до 500-550 км. Начало поставок JS0W-ER планируется на 2011 г.

Планирующие бомбовые кассеты JS0W (в модификации AGM-154A) были впервые применены ВМС США в январе 1999 г. в Ираке.

Как сообщил на презентации генераль-. ный директор ГНПП «Базальт» Владимир Кореньков, на предприятии в настоящее время идет полномасштабная разработка специального унифицированного набора модулей планирования и коррекции (МПК) для дооснащения ими свобод-нопадающих авиационных бомбардировочных средств поражения - фугасных авиабомб и РБК. В зависимости от решаемой задачи доработка будет заключаться в «навешивании» на корпус бомбы одного или нескольких модулей, включающих раскладывающиеся крылья, блоки управления, навигации и спутниковой коррекции. Такими комплектами можно будет оснащать как имеющиеся на вооружении ВВС свободнопадающие АБСП, так и все новые. Программа позволит повысить точность и функциональность сво-боднопадающих бомб и, в зависимости от полноты комплектации, получить, по сути, высокоточное оружие, применяемое с малых высот вне зоны действия объектовой ПВО.

Подобный подход к модернизации авиабомб уже применяют в США, где по программе JDAM на базе серийных свободнопадающих бомб Мк-82, Мк-83, Мк-84 и некоторых других калибра 500, 1000 и 2000 фунтов создаются управляемые бомбы серии GBU-31, GBU-32, GBU-38 и т.д. Однако стоимость «базаль-товской» модернизации значительно ниже: по программе JDAM для установки нового «хвоста», системы управления и оперения, необходима сборка на заводе, а любая заводская сборка повышает стоимость. «Базальт» же предлагает более гибкий и дешевый вариант: разработанная модульная схема позволяет собирать нужную конфигурацию бомбы не на заводе, а непосредственно на аэродроме.

Кроме того «за» программу дооснащения отечественных бомб МПК говорит и гот факт, что создание новых ракет или корректируемых бомб с аналогичными характеристиками и решающих те же самые задачи, по данным «Базальта», обошлось бы в 50 раз дороже!

В настоящее время наиболее проработан проект размещения МПК на одной из самых массовых отечественных авиабомб - ФАБ-500М-62, которая до сих пор находится на вооружении ВВС многих стран мира.

Как рассказали на презентации руководители «Базальта», существует четыре различных по уровню комплектации базовых варианта модернизации. Первый вариант предусматривает оснащение бомбы так называемым «простым» МПК. Это сугубо аэродинамическое решение, позволяющее производить самостабилизацию бомбы и коррекцию ветрового сноса - для этого предусматривается установка только простого модуля планирования и коррекции, который прикрепляется к корпусу бомбы, а введение электронных модулей управления не производится. При этом стоимость комплекта МПК будет не выше стоимости самой бомбы. В такой комплектации можно применять авиационные бомбы на тех же дальностях до 6-8 км, но с предельно малых высот 50-100 м, а не с привычных для использования обычных ФАБ 3-4 км, где самолет весьма уязвим для поражения средствами ПВО.

Второй вариант предусматривает кроме установки МПК из стандартного набора еще и оснащение навесным малоразмерным управляющим блоком (ИНС), позволяющим стабилизировать бомбу в полете и выводить в заданный район применения. Такой вариант при сохранении заданной точности обеспечит дальность сброса 12-15 км.

Третий вариант заключается в расширении МПК с блоками ИНС, точность которых относительно невелика, дополнительными приводами и приемником спутниковой навигации GPS и ГЛОНАСС. Этот вариант оснащения повысит эффективную дальность пуска до 40-60 км в зависимости от режима и скорости носителя. Точность АБСП с МПК в такой комплектации составит не хуже 10 м.

В четвертом варианте на бомбе кроме МПК и модуля управления планируется размещение блока двигательной установки с пульсирующим воздушно-реактивным двигателем, что повысит эффективную дальность применения до 80-100 км.

Модернизированные АБСП в комплектации «МПК+ИНС/GPS» и «М П К+ ИHC/GPS+двигатель» приобретают совершенно новые качества, фактически перемещающие их в категорию полноценного высокоточного оружия, применяемого вне зоны действия ПВО противника, но обладающего большей эффективностью при значительно меньшей цене. Преимущества АБСП с МПК в том, что масса боевой нагрузки в бомбе достигает примерно 70% от стартовой массы, в то время как в аналогичной ракете - всего 15-20%. Что же касается стоимости, то, по словам Владимира Корснькова, она составит не более 5-10 стоимостей самой бомбы, что значительно ниже стоимости новых корректируемых бомб и управляемых ракет. Основные характеристики модернизированных «Базальтом» бомб будут следующими: диаметр - 400 мм, размах крыльев- от 645 до 2000 мм, длина - 3000 мм. Масса бомбы с крыльями составит до 540 кг при массе боевой части 300 кг.

Буквально накануне празднования юбилея «Базальта» Правительством России было принято решение о создании интегрированной структуры по производству авиационно-бомбового вооружения и средств ближнего боя на базе ФГУП «ГН П П «Базальт». В соответствии с Указом Президента Российской Федерации от 10 июля 2008 г. ФГУП «ГНПП «Базальт» И члены будущей интегрированной структуры вошли в состав госкорпорации «Ростехнологии». К середине 2009 г. «Базальт» и другие предприятия, входящие в кооперацию, будут акционированы. Создание интегрированной структуры позволит ускорить процесс создания новых боеприпасов, и, будем надеяться, уже совсем скоро новые планирующие бомбовые кассеты и «крылатые» бомбы «Базальта» займут свое место в арсеналах вооружения боевых самолетов отечественных Военно-воздушных сил и программах экспорта российской военной техники.

По заказу ВМС США «Боинг» ведет также работы по повышению помехозащищенности спутниковой системы наведения бомб JDAM, а также по созданию варианта повышенной дальности JDAM-ER (ER - Extended Range), имеющего увеличенное хвостовое оперение и небольшое крыло. Эффективная дальность сброса JDAM-ER может достичь 90 км.
