«Москит»

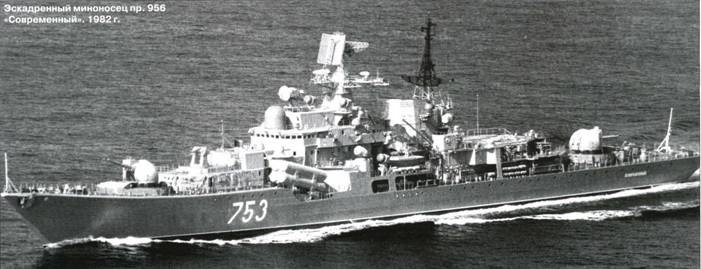

В 1972 г. с поступлением на вооружение ВМФ комплекса «Термит» в основном завершился начатый в 1955 г. процесс создания и последующего эволюционного совершенствования ракет семейства П-15. При первоначально заданной максимальной дальности 25 км эта величина была доведена до 80 км для последней модификации этой ракеты П-15М. Помимо катеров комплекс «Термит» поступал на вооружение больших противолодочных и ракетных кораблей пр. 61М и 56М, одно время рассматривался в качестве «главного калибра» перспективных эсминцев пр. 956 и даже крупнейших для нашего флота авианесущих кораблей пр. 1143. Ракеты комплекса «Термит» вскоре стали широко экспортироваться за рубеж и в ряде случаев устанавливаться не только на корабли советских проектов, но и на боевые единицы оригинальной, а то и английской постройки.

Однако, обладая неплохими показателями по дальности, неся мощную боевую часть, ракета П-15М выделялась среди отечественных противокорабельных ракет не в лучшую сторону довольно скромной дозвуковой скоростью. Это определило основное направление совершенствования противокорабельных ракет дубнинского МКБ «Радуга».

При главенствующем положении, которое занимала организация В.Н. Челомея в области создания противокорабельных ракет, руководимым А.Я. Березняком (после его смерти – И.О. Селезневым) дубнинским конструкторам оставалась только одна «экологическая ниша» – катерное вооружение, при этом летно- тактические характеристики нового изделия «Радуги» должны были резко превзойти ранее созданные образцы. Были определены основные характеристики новой ракеты: дальность – не ниже, чем у состоящего на вооружении малых ракетных кораблей пр. 1234 «Малахита», скорость – на уровне разрабатываемых В.Н. Челомеем «Базальта» и «Гранита», высота полета – десяток-другой метров, масса и габариты – по возможности как у П-15М или, в крайнем случае, не больше, чем у «Малахита».

Первые проектные предложения по ракете ЗМ-80 комплекса, получившего наименование «Москит», МКБ «Радуга» подготовило в 1970 г. Далее был выполнен ряд дополнительных проработок по прямоточным воздушно-реактивным двигателям, после чего в 1972 г. появился аванпроект, а еще через два года – эскизный проект.

Главной особенностью создаваемой ракеты, позволившей достичь большой сверхзвуковой скорости в маловысотном полете, стало использование прямоточного воздушно-реактивного двигателя (ПВРД), обладавшего высокими энергетическими показателями за счет применения атмосферного кислорода в качестве окислителя. Жидкостная двигательная установка П-15, требующая размещения на ракете емких баков с окислителем (азотной кислотой), тем более твердотопливный двигатель, более соответствовали условиям высотного полета. Наибольший опыт по разработке ПВРД для ракет различного назначения в СССР накопил коллектив М.М. Бондарюка в ОКБ «Красный Октябрь» (бывшем ОКБ-670). В дальнейшем эти специалисты переключились на другую тематику, а создание ПВРД для «Москита» продолжилось в Тураевском МКБ «Союз» под руководством В.Г. Степанова.

Опыт завершившейся разработки ПВРД на ракетах комплексов «Круг» и «Куб» свидетельствовал об исключительной сложности их отработки. Известен ответ главного конструктора зенитной ракеты комплекса «Круг» Л.В. Люльева на вопрос крупнейшего партийно- правительственного деятеля Д.Ф.Устинова, почему он выбрал для своей ракеты ПВРД. Преодолевший немало, казалось бы, тупиковых ситуаций в ходе испытаний Люльев честно сказал: «Потому что тогда я еще ничего не понимал в ракетной технике!»

Применительно к ракете «Москит» задача создания ПВРД несколько упрощалась однорежимностью полета ракеты: двигатель работал в узком диапазоне скоростей и высот. Кроме того, в отличие от зенитных ракет, «Москиту» не требовалось выходить на большие углы атаки, резко маневрируя в погоне за целью. Известно, что прямоточной двигатель функционируеттолько на больших скоростях, когда напор набегающего воздуха исключает обратное истечение продуктов сгорания через воздухозаборник. Соответствующий начальный разгон обеспечивался при работе твердотопливного стартового двигателя, для уменьшения габаритов ракеты «Москит» размещенного в камере сгорания маршевого прямоточного двигателя. После выгорания топлива тяга стартового двигателя уменьшалась практически до нуля и его опустевший корпус выталкивался из камеры сгорания ПВРД воздухом, поступающим через его воздухозаборники. Отметим, что, в отличие от твердотопливного стартового заряда комбинированного двигателя зенитной ракеты «Куб», стартовик «Москита» включал в свой состав полный набор компонентов обычного твердотопливного двигателя: корпус камеры сгорания, сопло, воспламенитель, т.е. представлял собой вполне самостоятельный агрегат, способный функционировать и вне камеры ПВРД, например при проведении огневых стендовых испытаний на стадии отработки.

Нужно отметить, что реализованное на «Моските» размещение стартового двигателя внутри камеры сгорания маршевого прямоточного двигателя определило прохождение вектора тяги по продольной оси ракеты. В результате ракета полого набирала высоту в начале полета, усиливалось воздействие струи стартовика на элементы конструкции катера.

В целях повышения энергетических возможностей и упрощения отработки для прямоточного двигателя использовали практически нетоксичное и неагрессивное жидкое топливо, что позволяло довольно просто менять соотношение горючего и окислителя – воздуха. Бак горючего занимал почти половину длины передней части ракеты. Впереди бака размещалась проникающая боевая часть с высоким коэффициентом заполнения взрывчатым веществом, а перед ней – комбинированная радиолокационная головка самонаведения с активным и пассивным каналами.

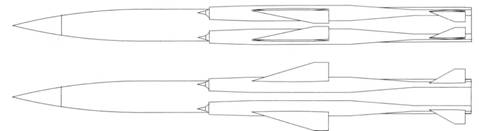

Схема крылатой ракеты ЗМ-80 «Москит».

Компоновка крылатой ракеты ЗМ-80 «Москит»:

1 – ГСН; 2 – система управления; 3 – радиовысотомер; 4 – система электроснабжения; 5 – боевая часть; 6 – топливный бак; 7 – стартовый двигатель; 8 – рулевой привод.

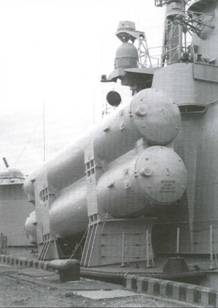

Пусковая установка КТ-152 комплекса «Москит».

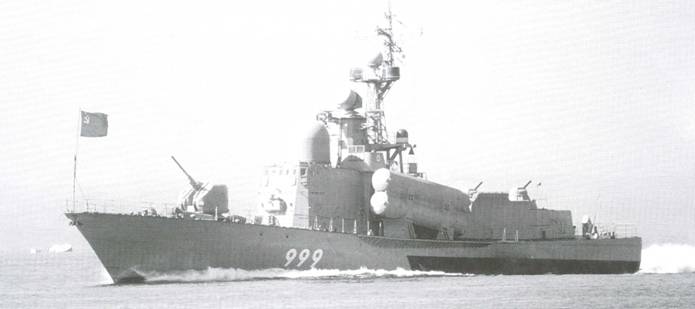

Ракетный катер пр. 12411.

Система управления разрабатывалась под общим руководством С.А. Климова московским НИИ «Альтаир» (бывшим НИИ-10, ранее занимавшимся аппаратурой для П-35).

На самой ракете размещалась создававшаяся под руководством С.Н. Ермолаева так называемая система наведения и автоматического управления, объединявшая функции комбированной активно- пассивной головки самонаведения. Применение комбинированной системы управления (руководитель работ – В.В. Быстовзоров) определялось развитием средств радиоэлектронного противодействия и обеспечивало возможность поражения постановщиков активных помех. Реализация такой головки самонаведения помимо прочего потребовала создания двухканальной антенны и радиопрозрачного обтекателя, работоспособных в двух существенно отличных диапазонах волн. В отличие от системы самонаведения «Малахита» с ее активным радиолокационным и тепловым каналами, комбинированная ГСН «Москита» была полностью всепогодной и захватывала цель сразу же после ее появления над горизонтом.

Для отработки системы предназначалась летающая лаборатория на самолете Бе-12, а судно-мишень оснастили специальным имитатором активного излучения.

Ракета была выполнена по нормальной схеме с Х-образным расположением крыльев и оперения. Полукруглые воздухозаборники располагались в тех же плоскостях, что и аэродинамические поверхности, при размещении ракеты в контейнере складываемые навстречу друг другу. Наметанный глаз отмечал, что треугольные крылья непривычно сдвинуты к носовой части ракеты. Это объяснялось просто. Впереди располагались все относительно тяжелые элементы ракеты, а хвостовая часть, простирающаяся почти на половину длины корпуса, на маршевом участке полета представляла собой легкую пустую трубу камеры сгорания прямоточного двигателя. Этим определялась крайне передняя массовая центровка ракеты.

Воздухозаборники, крылья и хвостовое оперение были выполнены из титановых сплавов, баковый отсек – из нержавеющей стали. Трехслойный обтекатель, а также короб боковой кабельной сети изготавливались из стеклоткани.

Кроме собственно ракеты в состав комплекса входили пусковые установки, корабельная аппаратура и наземное оборудование. Для получения данных о цели использовался разработанный киевским НПО «Квант» (главный конструктор – Б.Ю. Тука, В.В. Данилевич) комплекс «Монолит» с каналами обнаружения активного и пассивного типа, а также с устройствами приема целеуказания от других кораблей и самолетов. Используя достижения в миниатюризации элементной базы, разработчики оказались от широкого комплексирования, характерного для ранее созданного «Титанита», пойдя на исполнение «Монолита» в виде отдельных блоков: пассивных средств обнаружения и пеленгации, активного канала и средств приема целеуказания от авиационных средств, системы взаимного обмена информацией кораблей группы. При небольшом проигрыше в массогабаритных показателях удалось обеспечить большую гибкость размещения аппаратуры на кораблях различных типов. Находящийся на крыше ходовой рубки большой цилидрополусферический обтекатель антенны активного канала стал непременной принадлежностью всех вооруженных «Москитом» кораблей ( за исключением экраноплана пр. 903).

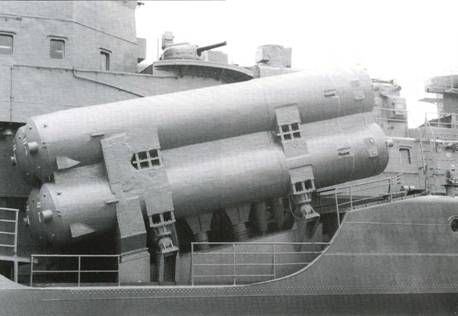

Пусковая установка КТ-190 комплекса «Москит».

Работы по созданию ракеты «Москит» проходили в сложной обстановке. Очень опытные, но из конкурентных побуждений явно не заинтересованные в разработке этой ракеты специалисты заверяли министерское и военно-морское руководство втом, что создание сверхзвукового ПВРД для низколетящей ракеты невозможно из-за высокого уровня механических и тепловых нагрузок.

Первые макеты для проведения бросковых испытаний изготовили в 1977 г., а в следующем году под Феодосией успешно осуществили два таких пуска. При проведении этих испытаний, предусматривающих отработку начального этапа полета, макеты оснащались натурными стартовыми двигателями. При этом использовалась экспериментальная пусковая установка КТ-152Б, разработанная с применением элементов установки, проектируемой для ракетных катеров.

Однако еще ранее на полигоне Ржевка под Ленинградом провели исследования по воздействию струи твердотопливного двигателя на катерные конструкции. Изготовили полноразмерный макет половины катера (как бы разрезанного по диаметральной плоскости). Однако ни комплектных «Москитов», ни даже стартовых двигателей еще не было. Тогда приняли решение оснастить полноразмерный макет «Москита» связкой из нескольких серийных твердотопливных двигателей с суммарной тягой, соответствующей стартовику новой ракеты. После выработки топлива макет ракеты обладал высокой степенью статической устойчивости и мог спланировать совсем не туда, куда надо. А полигон Ржевка располагался рядом с густозаселенными пригородами Ленинграда. Для обеспечения безопасности пришлось перенести место пуска подальше, демонтировав, а затем вновь собрав макет «полукатера» в другом месте. Труды оказались не напрасны: по результатам пуска макета «Москита» со связкой «чужих» стартовиков выявилась необходимость усиления первого яруса надстройки и палубы катера, а также радикальной переделки пусковых установок.

Следующим этапом испытаний стали автономные пуски с берега в районе Феодосии ракет, оснащенных автопилотами и высотомерами, но без головок самонаведения. Начало их основательно задержалось из-за трудностей в отработке ПВРД. Первую попытку, предпринятую за пару дней до конца 1979 г., постигла неудача – отработавший стартовый двигатель даже не вышел из камеры сгорания маршевого. Как показал анализ, радиовысотомер вместо сигнала от подстилающей поверхности принимал отражение от предметов, расположенных впереди по полету на местности. В следующем году автономные пуски 3 июля и 27 октября прошли успешнее, хотя маршевый двигатель и не развил заданной тяги.

В 1981 г. приступили к испытаниям ракете головками самонаведения, задействуя поначалу только пассивный их канал. Первый пуск 27 января оказался аварийным, но три последующих сочли вполне успешными, при этом в последнем двухракетном пуске 26 июня использовались уже оба канала ГСН. На этом летно- конструкторские испытания завершились, а совместные испытания начались 21 августа пуском с берега: ракета поразила цель. С береговой установки провели еще два пуска: успешный 2 октября и с отказом системы управления 14 апреля следующего года.

К этому времени испытания «Москита проводились в основном с кораблей, для вооружения которых он и был предназначен. Первым из них стал ракетный катер пр. 12411 (шифр «Молния-1»).
