Несколько десятилетий назад под руководством генерального конструктора Павла Осиповича Сухого началась разработка и постройка уникального самолета.

Титаново-стальной бомбардировщик Т-4, прозванный создателями «соткой», мог стать пионером отечественного самолетостроения в области освоения длительных полетов на больших сверхзвуковых скоростях.

Все, кто занимался разработкой этой машины, считают, что ее проектирование и постройка - прорыв в авиацию будущего, настолько новыми были заложенные в самолет конструктивные и технологические решения.

Примененные тогда специально для самолета Т-4 титановые сплавы работают до сих пор. Возможно, что без освоенных на «сотке» титановых и стальных технологий не взлетел бы позднее и «Буран».

Но, как часто бывает, создатель, опередивший свое время, не получает поддержки властей. Проект «Т-4», который можно назвать «лебединой песней» П. О. Сухого, был закрыт решением тогдашнего руководства страны.

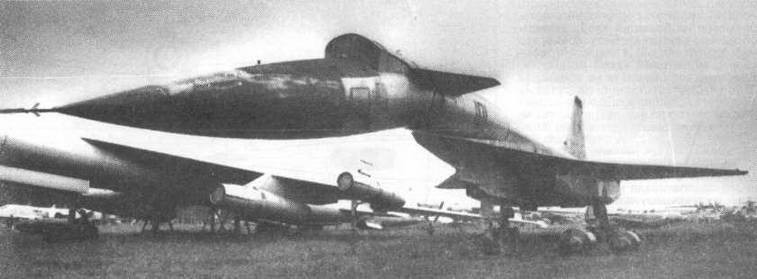

Кто знает, насколько другой могла бы быть наша авиационная и авиационно-космическая техника, если бы этого не случилось и прекрасный самолет не стал бы просто музейным экспонатом.

Формирование облика первого «трехглавого» советского дальнего самолета происходило в начале 60-х годов. Основное назначение сверхзвукового ударно-разведывательного комплекса Т-4 (заводской номер - изделие «100») заключалось в поиске и уничтожении крупных надводных целей типа авианосцев, ракетоносцев, морских транспортов, наземных объектов стратегического назначения, а также в ведении воздушной разведки. Планировалось, что самолет, имеющий взлетную массу 100-110 тонн при крейсерской скорости 3000-3200 км/ч на высоте 20- 24 км без подвесных топливных баков, будет иметь дальность 6000 километров. Эксплуатация самолета намечалась с аэродромов 1 -го класса.

В апреле 1963 г. был закончен предварительный эскизный проект, в котором самолет выполнялся по схеме «утка» с управляемым передним горизонтальным оперением,с тонким фюзеляжем большого удлинения, имеющим слабовыступающий фонарь, плавно переходящий в гаргрот. Силовая установка состояла из четырех турбореактивных двигателей, которые были установлены попарно в изолированных мотогондолах под крылом. Воздухозаборники каждой из мотогондол были разделены перегородкой и имели вертикальные поверхности торможения.

На самолете предполагалось установить тонкое стреловидное крыло треугольной формы в плане. Передняя кромка воздухозаборников значительно выступала за переднюю кромку консолей крыла. Передняя опора шасси убиралась в нишу, расположенную в фюзеляже; основные опоры шасси - в ниши, расположенные в мотогондолах. Между мотогондолами на трех параллельных точках подвески, одна из которых совпадала с осью симметрии фюзеляжа, размещалось вооружение самолета.

Совместно созданная ВВС СССР и Государственным комитетом по авиационной технике комиссия в период с 21 мая по 3 июня 1963 г. рассмотрела представленные материалы проекта и оценила их положительно. В своем Заключении она отметила, что дальний сверхзвуковой ударно-разведывательный самолет Т-4, предложенный ОКБ П. О. Сухого, по своему назначению, летно-техническим характеристикам, составу радиоэлектронного оборудования и вооружения в основном удовлетворяет требованиям ВВС к современным дальним ударно-разведывательным комплексам и является наиболее перспективным среди самолетов подобного класса. Представленные материалы предлагалось взять за основу для постройки макета и начала рабочего проектирования.

В конце 1963 г. ударно-разведывательный самолет Т-4 отдельным Постановлением ЦК КПСС и Совета Министров СССР был принят к разработке.

К сотрудничеству с ОКБ П. О. Сухого был привлечен широкий круг научных организаций. Так, в период с 1962 по 1965 гг. в аэродинамических трубах ЦАГИ был проведен большой объем работ по продувке аэродинамических моделей самолета.

В 1961-65 гг., когда в ОКБ окончательно сформировался облик самолета Т-4, было разработано 50 альтернативных вариантов его аэродинамической компоновки. Основное внимание уделялось поиску оптимального варианта для решения главной задачи: самолет должен был выполнять длительный полет на высоте со скоростью втрое превышающей скорость звука.

Аэродинамическая схема «утка» сразу же привлекла внимание проектировщиков. При этом попытки разработать компоновку самолета по другой перспективной схеме - «бесхвостка» - повторялись достаточно регулярно, но успеха не имели. Наиболее распространенная «нормальная» аэродинамическая схема с хвостовым горизонтальным оперением серьезной конкуренции первым двум составить не могла и была забракована в самом начале. В настоящее время не сохранилось даже архивных материалов о работах по такой схеме.

Варьировалась и компоновка на самолете силовой установки. Двигатели на чертежах располагались то в четырех изолированных мбтогондолах под крылом и центропланом; то попарно по схеме «рядом» («пакетной») в двух изолированных мотогондолах под крылом;

то все четыре двигателя в единой центральной мотогондоле по схеме «пакет». Не были обойдены вниманием и более сложные компоновки, такие, как размещение двух двигателей по схеме «пакет» в центральной мотогондоле и двух- в изолированных мотогондолах под крылом; двух двигателей по бокам фюзеляжа и двух - в изолированных мотогондолах; по два двигателя по бокам фюзеляжа.

Иногда поиски приводили к оригинальным, редко встречающимся в мировой практике компоновкам. В частности, заслуживает внимания компоновка четырех двигателей в центральной мотогондоле, где двигатели расположены или попарно друг над другом; или пара верхних двигателей находится ближе к обрезу хвостовой части фюзеляжа, чем пара нижних двигателей. Рассматривалось и расположение двигателей в четырех изолированных мотогондолах, когда две мотогондолы находятся над крылом и две - под крылом.

Также тщательно прорабатывались тип и форма воздухозаборников силовой установки. Не обошли вниманием воздухозаборники с горизонтальной и вертикальной поверхностями торможения, осесимметричные воздухозаборники и воздухозаборники, каждый из которых обслуживал один или два двигателя. Способы их компоновки на самолете тоже различались: центральный, боковые,изолированные и их сочетания.

По расположению относительно фюзеляжа в основном рассматривались низкорасположенные центроплан и консоли крыла.

Наиболее удачными с точки зрения взаимного расположения фюзеляжа, воздухозаборников силовой установки, центроплана и консолей крыла оказались аэродинамические компоновки, включающие в себя наплыв - переднюю часть крыла с большой стреловидностью передней кромки.Наплыв плавно переходит в центроплан и консоли крыла и составляет с ними единую несущую поверхность - несущий корпус, имеющий непрерывную переднюю кромку, переднюю кромку с точками перелома (изменение угла стреловидности), с отрицательным поперечным V центроплана и консолей крыла или без него.

Консоли крыла предлагались различного удлинения, сужения, с различной (в т. ч. оживальной) формой законцов-ки консоли. Часть компоновок включала в себя заднюю кромку консолей обратной стреловидности.

В схеме «утка» рассматривалось различное по форме и расположению по высоте фюзеляжа переднее горизонтальное оперение (ПГО), как правило, имеющее прямую ось вращения, с механизацией задней кромки и без нее.

Вертикальное оперение (ВО) в основном применялось однокилевое, расположенное на хвостовой части фюзеляжа с небольшим форкилем или без него. Но в некоторых вариантах компоновок возникала и двухкилевая схема вертикального оперения.

Компоновка взлетно-посадочных устройств, главным образом шасси, влияет на геометрические размеры и форму агрегатов, в которых расположены ниши для их уборки. Поэтому проектирование шасси для четырехдвигатель-ного трехмахового самолета оказалось далеко не легким делом.

Проще решался вопрос с уборкой передней опоры шасси (ПОШ). Тут, как известно, два варианта: уборка шасси в фюзеляж и уборка в вертикальный разделяющий центральный воздухозаборник. Для основных опор шасси рассматривались четыре варианта уборки:

- в центральную мотогондолу, в ниши между воздушными каналами и внешними панелями гондолы;

- в вертикальной клин подкрыльной мотогондолы;

- в центроплан;

- в отдельные обтекатели, расположенные под центральной мотогондолой или центропланом.

Разнообразными были и решения по установке на ударно-разведывательный самолет основного типа вооружения - управляемых ракет класса «воздух-поверхность». Предполагалось размещение под самолетом двух или трех точек их подвески.

Основными вариантами были, во-первых, установка управляемых ракет (УР) под центропланом и консолями крыла и фюзеляжем на пусковых устройствах по схеме «рядом»; во-вторых, установка УР под фюзеляжем, над центральной мотогондолой по схеме «тандем» (друг за другом), как на открытых пусковыхустройствах, так и «полуутопленными» в конструкцию самолета.

Как уже было сказано выше, совместная работа с ЦАГИ позволила к 1963 г. сформировать аэродинамическую компоновку, легшую в основу предварительного эскизного проекта. Окончательный аэродинамический облик самолета сложился в 1965 г. В декабре 1966 г. в срок, установленный заказчиком, ОКБ П. О. Сухого предъявило командованию ВВС СССР полноразмерный макет самолета (длиной 43,7 м с размахом крыла 22 м) и эскизный проект.

Макетной комиссии, назначенной приказом Главкома ВВС, в период с 17 января по 2 февраля был представлен на рассмотрение самолетТ-4 в двух вариантах - ударном и разведывательном.

Комиссия оценила проделанную работу положительно, отметив, что создание самолета Т-4 является важнейшей общегосударственной задачей по оснащению Военно-воздушных сил страны качественно новыми и эффективными ударно-разведывательными средствами.

Окончательная аэродинамическая компоновка самолета, получившего одобрение комиссии, имела следующие черты:

- была разработана по аэродинамической схеме «утка»;

- несущая поверхность самолета состояла из наплыва, плавно переходящего в центроплан, и центроплана и консолей крыла с прямой механизированной по всему размаху задней кромкой;

- тонкий фюзеляж большого удлинения и круглого поперечного сечения был снабжен цельноповоротным, с прямой осью вращения, высокорасположенным относительно фюзеляжа передним горизонтальным оперением; од-нокилевым, с рулем направления с небольшим форкилем, вертикальным оперением; поворотной носовой частью фюзеляжа; гаргротом, расположенным на верхней поверхности фюзеляжа;

- двигатели были установлены по схеме «пакет» в единой мотогондоле, с центральным воздухозаборником с вертикальными поверхностями 'торможения, с вертикальным клином, делящим воздухозаборник на две половины, каждая их которых обслуживает два двигателя;

- передняя опора шасси убиралась в вертикальный клин центрального воздухозаборника, основные опоры шасси - в ниши, расположенные в мотогондоле между воздушными каналами и ее внешним бортом;

- вооружение самолета устанавливалось на две открытые точки подвески, расположенные параллельно под мотогондолой.
