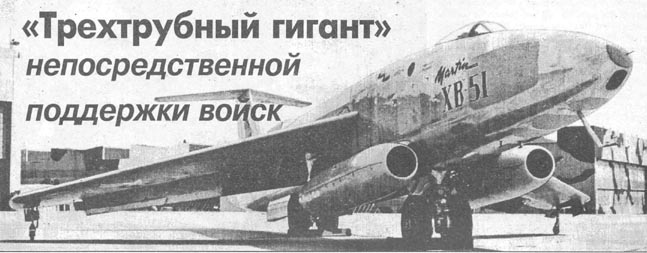

"Трехтрубный гигант" непосредственной поддержки войск

Андрей В. Хаустов/ Киев Фото из архивов автора и С.В.Меренкова

Среди самолетов первых послевоенных лет было немало оригинальных, но даже среди них необычностью конструктивно-компоновочных решений выделяется бомбардировщик ХВ-51 американской фирмы «Гленн Н. Мартин Компани». Он получил производственное обозначение «модель 234» и вобрал в себя почти пятнадцатилетний опыт фирмы по производству фронтовых бомбардировщиков В-10, Maryland, Baltimore и В-26 Marauder. Последний, хоть и получил прозвище «фабрика вдов» из-за строгости пилотирования и неудачного начала боевой карьеры, был одним из наиболее совершенных в своем классе. Многие конструктивные и технологические решения, отработанные на В-26, стали классическими в авиастроении.

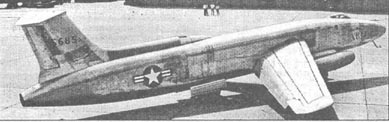

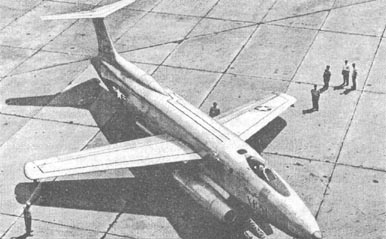

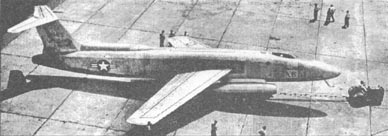

Первый прототип ХВ-51 после выкатки из сборочного цеха

В конце второй мировой войны ВВС США сформулировали требования к тактическому бомбардировщику-штурмовику, сочетавшему в себе мощное стрелковое вооружение, большую бомбовую нагрузку и высокую скорость полета. Предполагалось, что он будет иметь мощную пушечную батарею в носовой части фюзеляжа, максимальную бомбовую нагрузку не менее 12000 фунтов (5450 кг), а единственным средством защиты от атак истребителей станет высокая околозвуковая скорость. Очевидной стала необходимость оснащения такого самолета реактивными двигателями.

Стремление удовлетворить этим требованиям при проектировании ХВ-51 вынудило фирму «Мартин» пойти на такие конструктивные решения, что этот самолет наверняка может претендовать на лавры одного из наиболее оригинальных в истории авиации. Уже первые расчеты показали, что взлетная масса бомбардировщика вплотную приближается к 36 т. Полезную нагрузку из 24-х 500-фунтовых бомб решено было разместить в длинном бомбоотсеке и не выносить ее на внешние узлы подвески. В распоряжении фирмы имелись двигатели J-47-GE-9, развивавшие тягу 2360 кгс. Для | достижения заданных характеристик тяги двух двигателей | не хватало, а при четырех она была избыточной. Это ' предопределило выбор трехмоторной конфигурации. При размещении трехдвигателей вхвостовой части фюзеляжа бомбоотсек неминуемо смещался вперед относительно крыла, что приводило к значительному разбегу центровок до и после сброса бомб. Сдвиг центровок нужно было компенсировать увеличением площади горизонтального оперения, что приводило к существенным весовым издержкам. Поэтому один двигатель решили оставить в хвостовой части фюзеляжа, а два перенести вперед. Но подвесить их под крылья мешал чрезмерно тонкий профиль. Строительная высота крыла в зоне возможной подвески не гарантировала при применении материалов тех лет получение достаточно прочной конструкции. Тонкое крыло не позволяло разместить в нем и основные стойки шасси. Окончательно выбрали схему: два передних двигателя - на коротких пилонах в носовой части фюзеляжа, один - в хвостовой части, а основные стойки шасси - по схеме «тандем» впереди и за бомбоотсеком.

Тандемная компоновка шасси не являлась новой для фирмы: впервые она отрабатывалась на экспериментальной модификации В-26. Помимо ряда преимуществ, она имела и недостатки, главный из которых - трудность резкого увеличения угла тангажа при разбеге на взлете из-за расположения задней опоры далеко за центром тяжести. В те годы практиковались различные способы преодоления указанного недостатка: одни фирмы делали удлиненную переднюю стойку, заранее выставляя самолет на нужный угол атаки (приводило к росту аэродинамического сопротивления во время разбега); другие выполняли переднюю стойку телескопически выдвигаемой в момент достижения скорости отрыва (существенные конструктивные и весовые издержки). Некоторые решали проблему «в лоб» - путем увеличения площади горизонтального оперения. Фирма «Мартин» нашла свой путь, создав крыло с изменяемым в процессе взлета углом установки: крыло (стреловидность З4'по передней кромке) поворачивалось вокруг оси, лежавшей в плоскости заднего лонжерона центроплана. Оно имело отрицательный угол поперечного «V» и снабжалось предкрылками и закрылками, занимавшими большую часть размаха. Лоперечное управление обеспечивалось расположенными на верхней поверхности интерцепторами и небольшими элеронами на концах крыла. На малых скоростях полета для поперечного управления применялись и закрылки, имевшие возможность дифференцированного выдвижения. Управление ими было механически связано с управлением углом установки крыла.

Применение такого крыла давало возможность совершать взлет и посадку при почти горизонтальном положении фюзеляжа, равномерно распределять нагрузку на стойки основного шасси. Благодаря быстродействию механизма изменения угла установки появилась возможность улучшить маневренность, например, при переходе к набору высоты после сброса бомб, уходе на второй круг при посадке и т.п.

Фюзеляж самолета был выполнен по схеме полумонокок. В носовой части собирались поставить батарею из восьми пушек калибра 20 мм либо четырех калибра 75 мм. За отсеком вооружения находилась кабина экипажа - летчика и штурмана-радиста. Первый располагался под фонарем истребительного типа, а второй сзади-ниже летчика и имел иллюминатор по правому борту. Между кабиной и хвостовым двигательным отсеком располагался бомбоотсек, а над ним -крыло с механизмом поворота.

Оперение бомбардировщика выполнено по «Т»-образной схеме. ГО имело стреловидность 35'. После первых испытаний оперение доработали, установив в зоне сопряжения ГО и ВО небольшой обтекатель.

В октябре 1949 г. фирма окончила постройку первого ХВ-51, и уже 28 октября он впервые поднялся в воздух. Второй прототип, оснащенныйулучшенными двигателями J-47-GE-13, построили весной 1950 г. Вплоть до 1951 г. оба самолета интенсивно испытывались, однако вскоре ВВС изменили требования к фронтовому бомбардировщику. Задача непосредственной поддержки войск перешла к истребителям-бомбардировщикам, таким как F-84G Thunderjet, а задачей бомбардировщика стало нанесение ударов с больших высот при высокой крейсерской скорости. Этим требованиям лучше всего удовлетворял британский средний бомбардировщик «Канберра». Вскоре госдепартамент США принял решение закупить лицензию на этот самолет и его двигатели. По иронии судьбы серийную постройку машины, названной В-57, поручили фирме «Мартин», договор был подписан 19.04.1951 г. Здесь она выпускалась под обозначением «модель 272». Справедливости ради отметим, что инженеры фирмы настолько модифицировали самолет, что в последних высотных разведчиках RB-57F лишь с трудом угадывается исходный прототип. В дальнейшем фирма самолеты не проектировала. Ее магистральный путь на все последующие годы - ракетная техника…

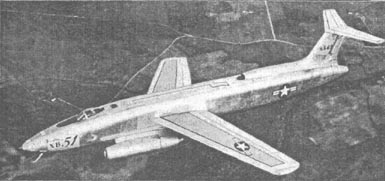

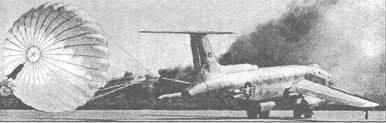

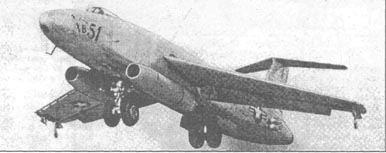

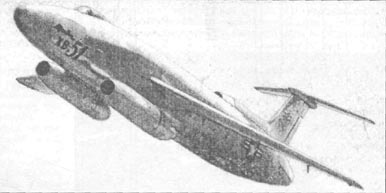

Летные испытания первого прототипа ХВ-51
