МНОГОЦЕЛЕВОЙ ИСТРЕБИТЕЛЬ ЕВРОФАЙТЕР EF2000 «ТАЙФУН»

Продолжение. Начало в «АиК» №3/2010 г.

Истребитель EF2000 «Тайфун» представляет собой высокоманевренный самолет, выполненный по схеме «утка» с цельноповоротным ПГО, трапециевидным крылом, однокилевым оперением и двумя ТРДДФ.

На крыле имеются двухсекционные предкрылки, на задней кромке – внутренние и внешние флаперо-ны. За кабиной экипажа установлен тормозной щиток. В хвостовой части фюзеляжа в основании вертикального оперения расположен контейнер с тормозным парашютом.

Для поперечного управления используются флапероны,для продольного – флапероны и ПГО, а для путевого – руль направления.

Для привода поверхностей управления служат две независимые гидравлические системы, которые также обеспечивают уборку и выпуск шасси, привод тормозов и работу фонаря кабины экипажа.

Фюзеляж, крыло (включая внутренние флапероны), обтекатель стыка крыла с фюзеляжем, вертикальное оперение и руль направления почти полностью изготовлены их углепластиков. ПГО, внешние флапероны и обтекатели выхлопных сопл двигателей выполнены из титановых материалов, носовой обтекатель -из армированного стеклопластика. Предкрылки, носок киля, закабин-ный обтекатель и некоторые другие детали планера сделаны из алю-миниево-литиевых сплавов. На долю углепластиков приходится 70% (по омываемой поверхности), металлических сплавов – 15%, стеклопластиков – 12%, других материалов -3%.

В конструкции крыла на долю углепластиков приходится 438 кг, алюминиевых сплавов – 174 кг, титановых сплавов – 179 кг, заклепок – 33 кг, различных вспомогательных деталей – 17 кг, дополнительного оборудования – 274 кг.

При разработке истребителя большое внимание уделялось снижению радиолокационной заметности. Однако перед разработчиками самолета не стояла цель сделать его «невидимкой», как это задумали американцы при создании малозаметных ударных самолетов F-117 и истребителей F-22. Уменьшенная заметность самолета EF2000 «Тайфун» достигается за счет сочетания аэродинамической формы планера, применения радиопог-лощающих материалов и использования соответствующих электронных систем. Определенную роль в снижении ЭПР играют управляемые ракеты, размещенные в полу-утопленом положении под фюзеляжем.

Реальная величина ЭПР истребителя «Тайфун» засекречена. Представители английских ВВС лишь заявили, что по результатам испытаний она оказалась лучше расчетной (по сравнению с истребителем Панавиа «Торнадо» снижена в 4 раза) и не превышает 1 м2. Конструкторы самолета считают, что ЭПР самолета «Тайфун» самая малая среди всех истребителей западного производства (кроме самолета Локхид Мартин F-22A). В частности, фирма «БАЕ Системз» сообщила, что по уровню ЭПР в передней полусфере самолет «Тайфун» уступает только истребителю F-22A, а под некоторыми ракурсами он его превосходит.

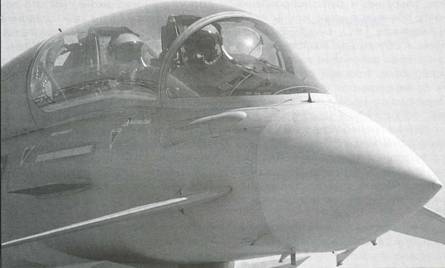

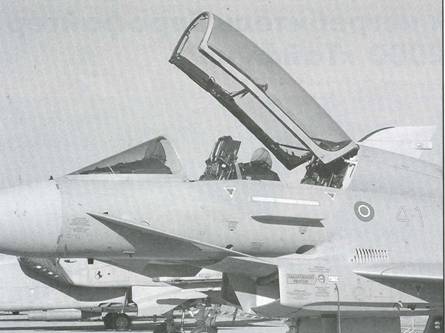

Фонарь кабины экипажа двухместного варианта самолета «Тайфун»

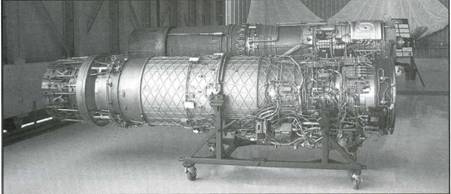

ТРДДФ Евроджет EJ200-03Z

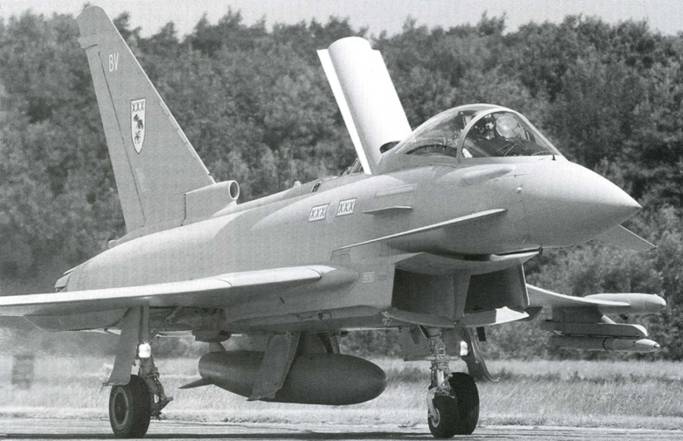

Обтекатель убираемой штанги системы заправки топливом в полете (перед кабиной экипажа)

Кабина экипажа (на одноместном и двухместном вариантах самолета) имеет монолитный фонарь, открывающийся назад и вверх. Фонарь и лобовое остекление изготовлены фирмой «Аэроспейс Композите». Летчики размещаются на катапультных креслах Мартин-Бей-кер Мк.16А, обеспечивающих покидание самолета во время стоянки на ВПП. Для личных вещей экипажа по бокам фюзеляжа над воздухозаборниками расположены два отсека объемом по 0.01 м3.

Силовая установка истребителя EF2000 «Тайфун» состоит из двух ТРДДФ Евроджет EJ200-03Z тягой по 6125 кгс (9195 кгс на форсаже).

Двигатель оснащен системой управления FADEC с двумя дублированными блоками и системой диагностики и контроля технического состояния.

Воздухозаборники двигателей размещаются под фюзеляжем в едином блоке, который при виде спереди имеет характерную «улыбку».

Масса сухого двигателя 1040 кг (по другим данным 989 кг), длина 4 м, максимальный диаметр 0,74 м. Фирма ITP проработала вариант ТРДДФ EJ200 с системой управления вектором тяги (УВТ) с углом отклонения ±20°. Были проведены его стендовые испытания, но в эксплуатацию двигатель с системой УВТ не поступил.

Топливо на самолете находится в двух фюзеляжных баках и в двух крыльевых баках-кессонах. Запас топлива держится в секрете, но специалисты полагают, что он составляет не менее 5700 л. На двухместном варианте за кабиной экипажа в увеличенном надфюзеляжном обтекателе расположен топливный бак, частично компенсирующий уменьшенный запас топлива в переднем фюзеляжном баке. Заправочная горловина расположена под фюзеляжем за воздухозаборниками.

С правой стороны фюзеляжа перед кабиной находится обтекатель убираемой штанги системы заправки топливом в полете. Под крылом имеется возможность размещения двух ПТБ емкостью по 1000 и 1500 л, а под фюзеляжем на центральном пилоне – одного ПТБ емкостью 1000 л.

Летные испытания ПТБ начались в декабре 1997 г., когда опытный самолет DA3 (специально предназначенный для испытаний различных внешних подвесок) впервые выполнил полет с подвесными баками емкостью по 1000 л. В июне 1998 г. на самолете DA7 успешно прошли испытания по сбросу баков в полете. В марте 1999 г. этот же самолет с двумя ПТБ емкостью по 1000 л впервые преодолел «звуковой барьер». В конце марта он также с двумя подобными баками достиг скорости, соответствующей числу М = 1,6, а в декабре 1999 г. повторил такой же полет уже с тремя ПТБ.

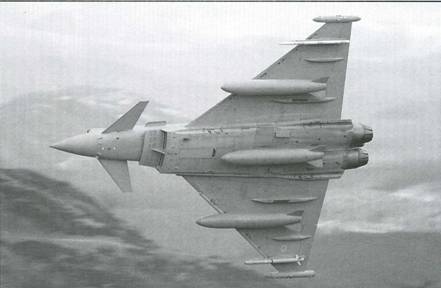

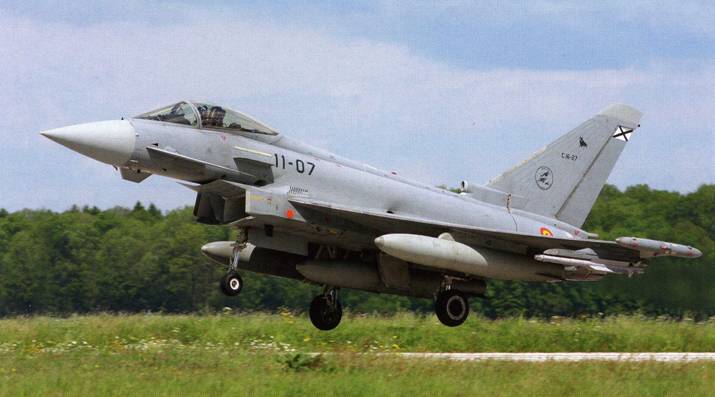

Размещение трех ПТБ емкостью по 1000 л на самолете «Тайфун»

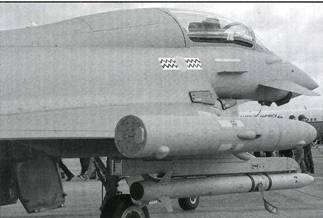

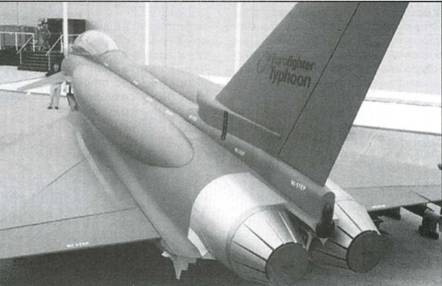

Конформные топливные баки на самолете «Тайфун»

В 1998 г. в Великобритании были разработаны конформные топливные баки (КТБ) емкостью по 1500 л. С их помощью появлялась возможность увеличить боевой радиус почти до 2780 км. КТБ предусматривалось размещать на верхней поверхности фюзеляжа по бокам гаргрота. Баки могли устанавливаться или сниматься за 75 мин. До настоящего времени истребители «Тайфун» не эксплуатируются с КТБ, хотя на серийных самолетах второй партии предусмотрены конструктивные решения, позволяющие устанавливать КТБ.

Истребитель EF2000 «Тайфун» всегда рассматривался как одноместный самолет, предназначенный для маневренного воздушного боя. Это, в свою очередь, требовало наличия в кабине самого современного оборудования и наиболее передового во всех отношениях интерфейса «человек – машина», высокотехнологичного комплекса авионики и скоростных цифровых шин передачи данных. Самолет оснащен квадруплексной цифровой ЭДСУ. Для навигации служат инерциальная система и спутниковая система GPS. Для посадки в плохих метеоусловиях может использоваться система автоматической посадки ILS.

Одной из особенностей истребителя является кабина экипажа, на приборной доске которой нет ни одного стрелочного индикатора, характерного для истребителей предыдущих поколений. В состав информационно-управляющего поля кабины экипажа входят семь средств визуализации: широкоугольный коллиматорный индикатор на лобовом стекле (ИЛС); три жидкокристаллических многофункциональных дисплея системы MHDD (Multifunction Head Down Display) для отображения тактической и пилотажно-навигационной информации, работы бортовой РЛС и других систем; нашлемный прицел-индикатор (HMSS); дисплей системы предупреждения об угрозе со стороны противника (DWP); дисплей многоцелевой системы рспределения (MIDS). ИЛС обладает полем зрения 35° х 25°, что обеспечивает управление всеми типами управляемых ракет. Система DWP с помощью визуальных и звуковых (тоновых и речевых) сигналов предупреждает летчика о внешних угрозах, классифицируя их по степени приоритета.

Летчик может использовать шлем, оснащенный прицелом-индикатором и всеми необходимыми информационными системами, включая очки ночного видения. Шлем представляет собой интегрированную конструкцию НЕА (Head Equipment Assembly). Он выполняет все функции, характерные для других самолетных шлемов: жизнеобеспечение, подачу кислорода, связь, защиту от ударных нагрузок, от воздействия скоростного напора (до скорости 1110 км/ч), от средств массового поражения и защиту глаз от лазерного луча. Шлем также может выполнять дополнительные функции: обеспечение повышенного комфорта (за счет хорошей эргономики, наличия индивидуальной системы кондиционирования, небольшой массы и т. д.), вывод пилотажно-на-вигационной и тактической информации на дисплей нашлемного прицела индикатора, бинокулярный обзор в пределах ±40°, использование средств ночного видения.

Ручка управления и РУД разработаны с учетом принципа HOTAS, что позволяет, не отрывая руки от органов управления, управлять полетом, вооружением, различными датчиками и средствами самообороны. Каждый орган управления имеет по 12 кнопок и переключателей, обеспечивающих 50 различных функций.

Вся информация, получаемая от всевозможных датчиков (бортовых и находящихся вне самолета), с помощью системы MIDS (Multifunction Information Distribution System) выдается летчику на три цветных многофункциональных крупноформатных дисплея системы MHDD. Для управления системой MIDS летчику не нужно прикладывать больших усилий. Для этой цели служит система VTAS, в состав которой входят рукоятка управления, РУД и командная речевая система управления (РСУ). Последняя рассчитана на восприятие 600 слов-команд, но пока она может оперировать не более 100 словами. Такое ограничение введено с целью устранения фонетических проблем, связанных с распознаванием звуков. При совместной работе системы MIDS и РСУ летчик может классифицировать цели и с помощью радиообмена распределять их среди других экипажей авиационной группы. В ситуациях, связанных с безопасностью полета (например, использование оружия или выпуск шасси перед посадкой) используется обычное управление. Для получения предупреждающей информации в РСУ предусмотрен диалоговый режим: например, она может ответить на вопрос об остатке топлива или сообщить расстояние до какого-либо объекта. В состав ЭДСУ входит так называемая «кнопка паники», которая позволяет автоматически перевести самолет в режим прямолинейного горизонтального полета.

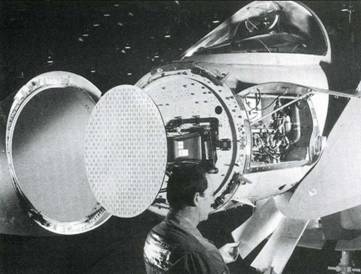

РЛС Еврорадар «Кэптор» (ECR-90)

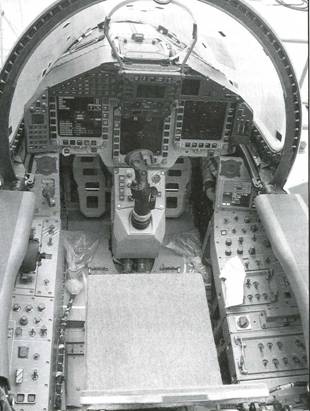

Кабина истребителя «Тайфун»

Ручка управления истребителем «Тайфун»

Истребитель «Тайфун» оснащен многорежимной импульсно-допле-ровской РЛС «Кэптор» с механическим сканированием. Станция разработана СП «Еврорадар». Первоначально для истребителя EFA предлагались две РЛС: станция ECR-90, разработанная итальянской фирмой «Ферран-ти» и поддерживаемая Великобританией и Испанией, и станция MSD2000, создававшаяся немецкой фирмой AEG на основе американской РЛС Хьюз AN/APG-65, которая устанавливается на истребителях F/A-18C/D «Хорнит». После длительных переговоров между Министерствами обороны Великобритании и Германии было решено за основу будущей РЛС взять проект станции ECR-90, получившей позднее название «Кэптор». Контракт на разработку был подписан в марте 1989 г.

РЛС «Кэптор» представляет собой модификацию РЛС Бритиш Аэроспейс «Блю Виксн», созданной для палубного истребителя КВВП Бритиш Аэроспейс «Си Харриер». По своим параметрам она занимает промежуточное положение между обычными РЛС с механическим сканированием и РЛС с электронным сканированием. Она имеет малоинерционную антенну диаметром 700 мм. Станция состоит из шести быстро сменяемых модулей.

Представители СП «Еврорадар» сообщают, что станция может автоматически выбирать частоту повторения импульсов, сопровождать и идентифицировать воздушные цели и распределять их по степени угрозы. В состав РЛС входят три процессора, которые могут одновременно работать в различных режимах.

Многие характеристики РЛС «Кэптор» держатся в секрете. По имеющейся информации, она способна обнаруживать воздушные цели в азимуте +60° 70°. Дальность обнаружения цели типа «истребитель» составляет 160 км, а цели типа «транспортный самолет» – 300 км. Число одновременно сопровождаемых целей 20, по шести из которых может осуществляться ракетная атака.

В режиме «воздух – поверхность» станция «Кэптор» обладает разрешающей способностью около 1 м, что позволяет формировать цифровую карту местности для навигации и обнаружения целей. В режиме синтезирования апертуры разрешающая способность достигает 0,3 м, обеспечивая выполнение разведывательных заданий и обнаружение подвижных целей. РЛС также может обеспечивать полет на малой высоте в режиме огибания наземных препятствий.

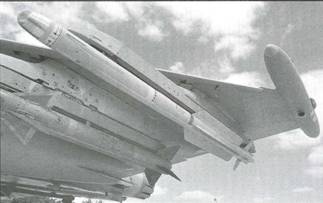

Контейнер на конце правой консоли крыла, содержащий средства РЭП и буксируемую радиолокационную ловушку «Ариэль»

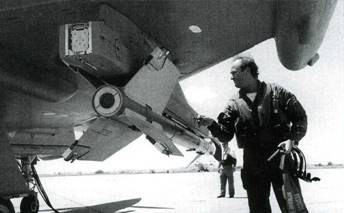

Контейнер с дипольными отражателями, размещенный в задней части подкрыльного пилона для подвески ракет

Система PIRATE

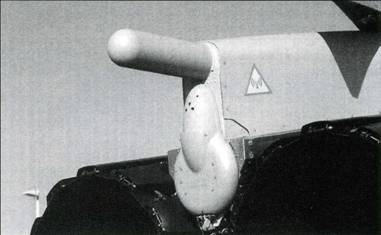

Обтекатель РЛС системы предупреждения о ракетной атаке MA WS под вертикальным оперением самолета «Тайфун»

В настоящее время станция «Кэптор» работает в режиме «воздух -воздух». Остальные режимы станут штатными после того, как истребитель «Тайфун» достигнет полной степени оперативной готовности.

Первая опытная РЛС «Кэптор» проходила летные испытания на са-молете-летающей лаборатории БАК 111. Начались они в январе 1993 г. К середине 2001 г. на нем было выполнено свыше 200 полетов, а наработка локатора составила почти 400 ч. 25 февраля 1997 г. опытный истребитель EF2000 DA5 впервые выполнил полет со станцией «Кэптор». С самого начала летных испытаний РЛС показала высокую эффективность при работе по воздушным целям, при этом были выявлены ее большие потенциальные резервы по дальнейшему совершенствованию. Специалисты отметили, что станция «Кэптор» может обеспечивать защиту истребителя от любых существующих и будущих воздушных угроз по крайней мере в течение первых 25 лет эксплуатации.

В феврале 2001 г. консорциум «Еврофайтер» получил первые две станции, соответствующие серийному варианту «Кэптор» С. Одна была передана на завод фирмы «БАЕ Системз», а другая – на фирму «Аления».

Изготавливаются станции на заводе фирмы «БАЕ Системз»; ежемесячный выпуск составляет 10 РЛС. Так как истребители партии «Транш 1» будут использоваться только в качестве перехватчиков, то поставляемые для них РЛС «Кэптор» предназначены только для работы против воздушных целей.

На истребителях третьей серийной партии «Транш 3» предполагается установка РЛС CAESAR (Captor Active Electronically Scanned Array Radar) с АФАР. Первый полет опытного образца станции состоялся в конце февраля 2006 г. на летающей лаборатории БАК 111.

Самолет «Тайфун» оснащен системой DASS (Defensive Aids Sub-System), предназначенной для выполнения оборонительных задач. Испытания эта система проходила на опытном самолете DA4. В состав системы DASS входят датчики предупреждения о радиолокационном и лазерном облучении, средства РЭП и радиоэлектронной разведки (находящиеся в обтекателе, расположенном на конце левой консоли крыла), буксируемые радиолокационные ловушки БАЕ Системз «Ариэль» (два таких изделия находятся в обтекателе на конце правой консоли крыла; для их буксировки имеется тонкий кевларовый трос длиной 100 м), контейнеры с дипольными отражателями и блоки отстреливаемых тепловых ловушек.

Система DASS разработана консорциумом «EBpoDASS», во главе которого стоит фирма «БАЕ Системз». Первоначально ее создание вели английские и итальянские специалисты, позднее в состав консорциума вошли фирмы Германии и Испании. Несмотря на то, что система DASS создавалась как общий продукт, каждый заказчик хочет получить систему, соответствующую его специфическим требованиям. Например, ВВС Германии и Италии не планируют использовать датчики предупреждения о лазерном облучении. Кроме того, Италия хочет вместо буксируемых радиолокационных ловушек устанавливать контейнер с системой РЭП «Кросс Ай».

В режиме поиска радиоэлектронных средств противника датчики системы DASS могут обнаруживать источники электромагнитного излучения на расстоянии около 100 км и указывать направление на них с точностью до 1°. Антенны этой системы расположены на самолете таким образом, что обеспечивают поиск в азимуте 360°. Могут выявляться цели, излучающие в диапазоне от 100 МГц до 10 ГГц.

Входящее в состав системы DASS оборудование для обнаружения приближающихся ракет (MAWS) имеет импульсно-доплеровскую РЛС миллиметрового диапазона. На самолетах ВВС Великобритании, Италии и Испании обтекатели этих РЛС расположены в корневых частях крыла и под вертикальным оперение; на самолетах ВВС Германии и

Австрии станции установлены только в корневых частях крыла. Предполагается, что РЛС будут заменены пассивной системой обнаружения ракет, работающей в ультрафиолетовом диапазоне.

На истребителях «Тайфун», соответствующих стандарту «Блок 5» и предназначенных для ВВС Великобритании, станут устанавливать систему предупреждения о лазерном облучении (LWS), разработанную фирмой «Селекс Сенсоре». В ее состав войдут три датчика: два будут расположены по бокам передней части фюзеляжа, а один -под хвостовой частью фюзеляжа.

«Тайфун» имеет два блока с дипольными отражателями BOL 180, поставляемых шведской фирмой «SAAB Тек». Они смонтированы в задней части внешних подкрыльных пилонов для подвески ракет. Еще два подобных блока, разработанных итальянской фирмой «Элеттро-ника Астер», находятся на обтекателях силового привода закрылков. Каждый блок содержит по 16 тепловых ловушек.

Перед кабиной экипажа слева расположен обтекатель пассивной тепловой системы обнаружения и сопровождения воздушных целей PIRATE (Passive Infra-Red Airborne Tracking Equipment), разработанной фирмами FIAR, «Талес» и «Технобит». По оценкам специалистов, система PIRATE способна обнаруживать цель на расстоянии 150 км и идентифицировать ее с расстояния 35 – 40 км.

Система PIRATE может вести обнаружение и сопровождение наземных целей и передавать их изображение на дисплей в кабине экипажа, ИЛС и нашлемный прицел-индикатор. Первый истребитель, оснащенный системой PIRATE, был поставлен в августе 2007 г. на вооружение ВВС Италии.

Самолет EF2000 «Тайфун», являясь многоцелевым истребителем, должен соответствовать требованиям ведения воздушной войны первой половины XXI столетия. Он предназначен для круглосуточной и всепогодной эксплуатации, ведения воздушного боя на ближней дистанции, уничтожения воздушных целей, находящихся за пределами визуальной видимости, и нанесения ударов по наземным целям. Самолет способен осуществлять непосредственную поддержку сухопутным войскам, подавление средств ПВО противника, уничтожение надводных целей и выполнение ударных операций в тылу противника.

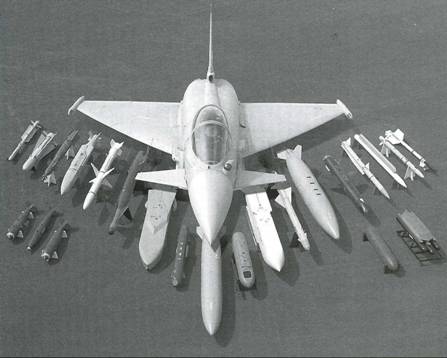

Истребитель имеет 13 внешних узлов для подвески различного вооружения и специальных грузов: пять узлов находятся под фюзеляжем (один из них предназначен для подвески ПТБ) и восемь – под крылом (включая два для ПТБ). Нормальная боевая нагрузка составляет 6500 кг, в перегрузочном варианте – 7500 кг.

В состав вооружения входит 27-мм пушка Маузер ВК27, расположенная в корневой части правой консоли крыла. Боезапас пушки 150 снарядов. Эта же пушка используется на самолетах SAAB JAS 39 «Грипен».

Поскольку истребитель «Тайфун» пока предназначается для ведения воздушного боя, то основным его вооружением в настоящее время являются УР класса «воздух – воздух» AIM-132 ASRAAM и AIM-120B AMRAAM, в дальнейшем будут использоваться ракеты IRIS-T и «Метеор». По желанию заказчиков возможно применение ракет малой дальности AIM-9L «Сайдуиндер».

ВВС Великобритании с самого начала отдали предпочтение УР класса «воздух – воздух» малой дальности AIM-132 ASRAAM, разработанной в начале 1980-х годов совместно фирмами Великобритании, Германии, Канады и Норвегии для замены ракет семейства AIM-9. На начальном этапе работ было подписано соглашение с США, согласно которому европейцы станут покупать американские ракеты AMRAAM, а американцы – ракеты ASRAAM. Вскоре это соглашение было расторгнуто, поскольку в США началась разработка ракеты малой дальности AIM-9X. В 1989 г. от разработки ракеты ASRAAM отказалась Германия, так как ее фирма BGT приступила к созданию более эффективной ракеты IRIS-T. В 1990 г. прекратили сотрудничество Канада и Норвегия. После этого дальнейшую разработку УР ASRAAM продолжила только английская фирма «БАЕ Дайнэмикс», а позднее все работы стала вести корпорация MBDA.

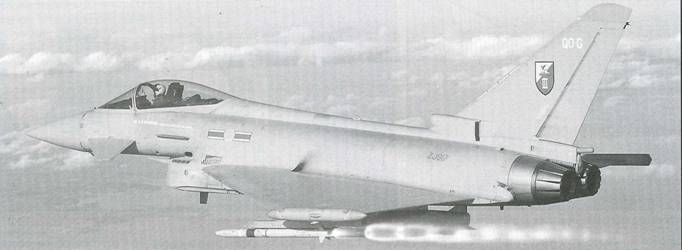

Пуск ракеты AIM-132 ASRAAM с «Тайфуна»

Ракета BGTIRIS-T

Ракета класса воздух – воздух AIM-132 ASRAAM

Ракета AIM-132 ASRAAM выполнена по бескрылой схеме с четырьмя крестообразными рулями. Длина ракеты 2.9 м, диаметр корпуса 166 мм, размах оперения 450 мм. Стартовая масса ракеты 87 кг. Силовая установка состоит из высокоэффективного твердотопливного двигателя, обладающего высоким удельным импульсом, бездымностью и малой тепловой заметностью. Ракета оснащена тепловой ГСН и лазерным взрывателем. .

Летные испытания показали, что ракета может использоваться не только на малых дальностях, но и против целей, находящихся на расстоянии, недоступном для ракеты AIM-9L. Дальность полета УР ASRAAM засекречена, но эксперты полагают, что она составляет 15 -25 км. Чувствительность и высокая разрешающая способность теплового датчика позволяют выделять отдельные части самолета противника (например, кабины экипажа) для обеспечения максимальной вероятности поражения. Масса боевой части ракеты 22 кг.

Летные испытания УР AIM-132 начались в 1994 г. Поставки ракеты в английские ВВС начались в декабре 1 998 г., а официально ее принятие на вооружение состоялось в сентябре 2002 г. Первый пуск ракеты с самолета «Тайфун» произошел в мае 2005 г. С целью улучшения характеристик ракеты был предложен вариант P3I-ASRAAM с системой управления вектором тяги двигателя.

Выше отмечалось, что в Германии после прекращения сотрудничества по созданию ракеты ASRAAM началась разработка ракеты класса воздух – воздух малой дальности IRIS-T. В 1995 г. фирма BGT объявила о проекте ракеты с системой управления вектором тяги двигателя и комбинированной системой управления: на начальном этапе должна использоваться инерциальная система управления, а на заключительном этапе – тепловая. Двухслойная боевая часть должна обеспечивать надежное поражение цели.

В создании УР IRIS-T сначала принимали участие Германия (доля участия 46%), Италия, Швеция, Греция, Канада и Норвегия. Позднее две последние страны перестали сотрудничать, а их место в 2003 г. заняла Испания. Первый пуск УР состоялся в октябре 2000 г. с истребителя Локхид Мартин F-16 греческих ВВС, а первый пуск с работающей системой управления был выполнен в апреле 2002 г. В декабре 2005 г. ракета IRIS-T вошла в состав штатного вооружения истребителей «Тайфун» немецких ВВС. До 2011 г. планируется изготовить 4000 ракет.

Длина ракеты IRIS-T составляет 3 м, диаметр корпуса – 127 мм, размах крыла – 350 мм. Стартовая масса 87 кг, масса боевой части около 12 кг. Ракета является всеракурсной.

Ракета MBDA «Метеор» под истребителем «Тайфун»

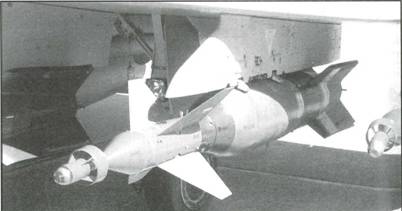

КАБ «Пейвуэй» с лазерным наведением

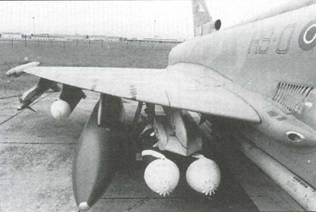

Кассетные бомбы BL755 под крылом самолета «Тайфун»

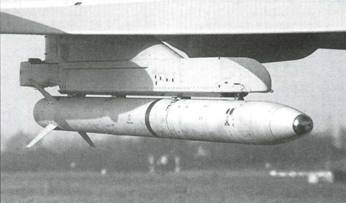

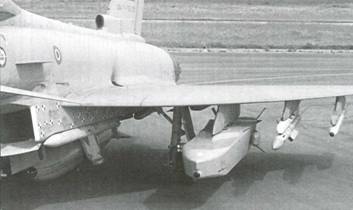

Тактическая КР Таурус KEPD-350 под крылом истребителя «Тайфун»

Для борьбы с целями, находящимися за пределами визуальной дальности, предназначена УР AIM-120 AMRAAM. Первый пуск ракеты с опытного самолета EF2000 DA7 осуществили в мае 2001 г. на полигоне на о. Сардиния. Ракета не была оснащена системой управления, она предназначалась только для проверки ее отделения от самолета. Первый пуск ракеты AMRAAM, имеющей систему управления и боевую часть, выполнили с опытного истребителя DA4 в апреле 2002 г. Во время этого пуска была уничтожена радиоуправляемая мишень «Мирак-9». В марте 2005 г. с самолета DA4 был произведен пуск двух УР против двух мишеней «Мирак».

В мае 2000 г. министр обороны Великобритании объявил, что для истребителей «Тайфун» будет закупаться ракета класса воздух – воздух большой дальности «Метеор», победившая в конкурсной программе BVRAAM, объявленной английскими ВВС. Разработку УР «Метеор» с середины 1990-х годов вели Великобритания и Франция, к которым позднее присоединились Германия, Италия, Испания и Швеция. В дальнейшем фирмами этих шести стран был образован европейский консорциум MBDA для создания авиационного ракетного оружия. Ведущую роль в консорциуме играет Великобритания, согласившаяся выделить более 34% средств на создание ракеты «Метеор», доля Германии составила 21%.

Предполагалось, что ракета будет принята на вооружение в 2005 г. Затем этот срок неоднократно переносился, в настоящее время известно, что ракета «Метеор» поступит в эксплуатацию в 201 1 -2012 гг. и станет устанавливаться на истребителях «Тайфун» «Блок 15» (заключительные самолеты партии «Транш 2»). До тех пор, пока ракета «Метеор» не будет принята на вооружение, Министерство обороны Великобритании согласилось закупить в США 400 ракет AIM-120B AMRAAM.

Для поражения наземных целей сначала будут применяться обычные бомбы. В дальнейшем номенклатура вооружения класса воздух – поверхность станет расширяться. В состав вооружения войдут КАБ «Пейвуэй» с лазерным наведением: GBU-16 калибром 454 кг и GBU-10 калибром 907 кг. ВВС Великобритании планируют принять на вооружение усовершенствованные КАБ «Пейвуэй» со спутниковой системой наведения и лазерной, что позволит использовать бомбы круглосуточно и против целей, покрытых туманом или дымом, а также подвижных. В качестве вариантов таких бомб могут применяться модернизированные английские бомбы Mk. 13/20 калибром 454 кг и американские бомбы Мк.82Е калибром 227 кг. Самолет может нести до шести кассетных бомб BL755 калибром 280 кг. Каждая бомба содержит 147 поражающих элементов.

Обеспечивать применение КАБ должен лазерный целеуказатель, который станет подвешиваться на центральном подфюзеляжном пилоне. В качестве кандидатов рассматриваются израильские системы Рафаэл LITENING II и III, отличающиеся высокой избирательностью целей. Великобритания отдает предпочтение целеуказателю LITENING III, а Германия – целеуказателю LITENING II, который успешно применяется на истребителях-бомбардировщиках «Торнадо».

В сентябре 2005 г. английская фирма «Ультра Электронике» была выбрана Министерством обороны Великобритании в качестве поставщика подвесных контейнеров с системами целеуказания и навигации Рафаэл LITENING EF, относящимися к третьему поколению. С фирмой «Рафаэл» подписан контракт стоимостью 15 млн. фунтов стерлингов на поставку 20 комплектов, которые будут устанавливаться на истребителях «Тайфун» F.I.

Испытания КАБ начались в июне 1999 г. на опытном самолете DA3 на полигоне в Италии. В феврале 2001 г. в Испании на самолете DA1 отрабатывались сбросы КАБ GBU-10 с различных высот (от 3050 до 12200 м) при скоростях, соответствующих числам М = 0,4 – 0,9. В дальнейшем в испытаниях КАБ участо-вал серийный истребитель IPA2, который одновременно нес четыре КАБ GBU-16 и два ПТБ. В октябре 2006 г. на серийном истребителе IPA1 начались испытания КАБ GBU-10 «Пейвуэй» III калибром 910 кг.

Существуют шесть основных вариантов вооружения истребителя «Тайфун»:

– при перехвате воздушных целей самолет может нести шесть УР AMRAAM, две УР ASRAAM и три ПТБ емкостью по 1000 л;

– при выполнении ударных операций в тылу противника в состав вооружения входят четыре КАБ с лазерным наведением, четыре УР AMRAAM, две УР ASRAAM, подфюзеляжный контейнер с лазерным це-леуказателем LDP и два ПТБ емкостью по 1 000 л.;

– при подавлении средств ПВО истребитель несет две КАБ, две противорадиолокационные УР ALARM, четыре УР AMRAAM, две УР ASRAAM, контейнер LDP и два ПТБ емкостью по 1000 л;

– при непосредственной поддержке войск в состав вооружения входят 18 противотанковых боеприпасов «Бримстоун», четыре УР AMRAAM, две УР ASRAAM и один ПТБ емкостью 1000 л;

– при ударах по морским целям самолет вооружен четырьмя ПКР, четырьмя УР AMRAAM, двумя УР ASRAAM и тремя ПТБ емкостью по 1000 л;

– в многоцелевом варианте самолет несет две тактические КР, четыре КАБ, четыре УР AMRAAM, две УР ASRAAM и один ПТБ емкостью 1000 л.

Во всех случаях присутствует пушка Маузер ВК27.

В перспективе истребитель «Тайфун» будет способен нести американские КАБ GBU-24 «Пейвуэй» III и GBU-31/32 и испанские КАБ BPG-2000, оснащенные комплектом наведения JDAM. Самолеты получат противотанковые боеприпасы «Бримстоун», ракеты класса воздух – поверхность AGM-65 «Мейврик», ПКР AGM-84 «Гарпун», противорадиолокационные ракеты ALARM (только самолеты ВВС Великобритании) и «Армигер» (разрабатывается в Германии), тактические КР «Шторм Шэдоу» и Таурус KEPD-350. Рассматривается возможность использования ПКР NSM производства шведской фирмы «Конгсберг».

Истребитель «Тайфун» может использоваться в качестве разведчика, но пока ни одна страна не выработала формальные требования к такому варианту. Необходимые подвесные контейнеры с соответствующим оборудованием существуют; их надо только оговорить в требованиях.

Материал подготовлен Виктором БЕЛЯЕВЫМ

Размах крыла, м 11,28

Длина, м 15,99

Высота, м 5,28

Площадь крыла, м2 51,2

База шасси, м 4,07

Число и тип двигателей 2 ТРДДФ Евроджет EJ200-03Z

Взлетная тяга 2x6125 кгс (9195 кгс – на форсажном режиме)

Масса пустого снаряженного самолета, кг 11150

Максимальная взлетная масса, кг:

в варианте перехватчика 16000

в варианте истребителя-бомбардировщика 21000

в перегрузочном варианте 23500

Максимальная боевая нагрузка, кг 6500

Масса топлива во внутренних баках (5625 л), кг 4500

Максимальное число М:

на большой высоте 2,0 (2120 км/ч)

на уровне моря 1,2 (1460 км/ч)

Время разгона со скорости 370 км/ч до скорости,

соответствующей числу М = 1.0 (на уровне моря), с 30

Время набора высоты 10600 м

(с момента отпуска тормозов), мин, не более 2,5

Скороподъемность на уровне моря, м/с 315

Длина разбега, м 700

Эксплуатационный потолок, м 16765

Боевой радиус, км:

при перехвате воздушных целей (с учетом патрулирования в зоне в течение 10 мин)1390

при перехвате воздушных целей (с учетом патрулирования в зоне в течение 3 ч) 185

при выполнении ударных операций (профиль полета малая – малая – малая высота) 600

при выполнении ударных операций (профиль полета большая – малая – большая высота, вооружение состоит из трех КАБ с лазерным наведением, семи УР класса воздух – воздух и подвесного контейнера с лазерным целеуказателем LITENING) 1390

Перегоночная дальность с ПТБ, км 3790

Диапазон перегрузок от + 9 до – 3
