Супермарин <Спитфайр>

(Продолжение. Начало в №№ 1-4, 7-8,10- 12/2005 г., 1-6/2006 г.)

С 5 марта 1936 года, когда совершил свой первый полет опытный образец «Спитфайра» (К5054), до октября 1947 года, когда прекратилось серийное производство этих элегантных машин, был выпущен в общей сложности 20351 самолет самых различных модификаций. «Спитфайры» явились участниками многих интересных эпизодов II мировой войны. С советских и английских баз они вели разведку над Альтен-фьордом, где стояли самые мощные линкоры Кригсмарине – «Тирпиц» и «Шарнхорст». «Спитфайры» перехватывали над Ла-Маншем самолеты-снаряды «Фау-1» – «крылатые ракеты» Третьего Рейха. На «Спитфайре» майор Дж. Э. Джонсон первым среди пилотов антигитлеровской коалиции сбил реактивный истребитель Ме-262, а капитану Дансби на «Спитфайре» удалось пушечным огнем уничтожить даже «оружие возмездия» – взлетающую с пускового стола баллистическую ракету «Фау-2»! Но существовали и «Спитфайры» с немецкими опознавательными знаками, которые пилотировались немецкими летчиками. Долгое время о существсвании таких машин было известно лишь непосредственным участникам этих событий.

Весной 1941 года первые «Спитфайры» попали в специальный отдел центра летных испытаний в Рехлине. Летчики-испытатели быстро нашли самые слабые стороны модификации Mk.lA. По мнению одного из асов Люфтваффе, капитана Вернера Мельдерса, «Спитфайр» оказался приятным в управлении самолетом, данные которого были сравнимы с Bf 109Е. Но его система вооружения, состоящая из 8 крыльевых пулеметов «Виккерс К» калибра 7,69 мм, обладала весьма слабой огневой силой. При резких движениях штурвалом истребителя, на котором летал Мельдерс, двигатель глох работу из-за прекращения подачи топлива в карбюратор, он буквально «задыхался» при отрицательных перегрузках. Регулятор воздушного винта имел только два фиксированных положения – взлетный и крейсерский. Во время маневренного воздушного боя двигатель был либо перегружен, либо его мощностью невозможно было эффективно воспользоваться.

После завершения цикла испытаний было предложено оснастить один «Спитфайр» немецким двигателем. На самолет решили поставить мотор «Даймлер-Бенц» DB-601, и 24 апреля одна машина была направлена на моторостроительный завод в Бакнинге, расположенный в 25 км северо- восточнее Штутгарта. Однако выяснилось, что переоборудование связано с непредусмотренными ранее трудностями. Доработки пришлось прекратить и вернуть машину в Рехлин.

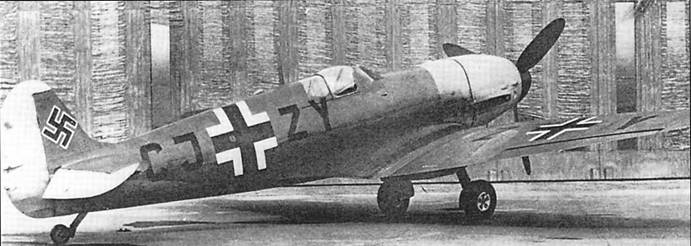

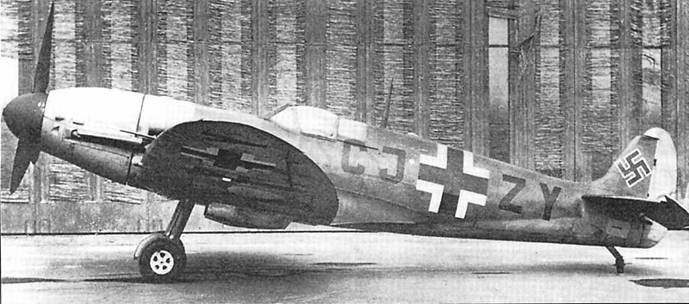

В середине 1943 года практически в исправном состоянии немцам достался «Спитфайр» Mk.VB с серийным номером EN830. После устранения мелких повреждений самолет перелетел в Рехлин. Было возобновлено предложение оснастить «Спитфайр» немецким двигателем. В ноябре истребитель после перегоночного полета приземлился на ВВП аэродрома Эхтердинген, где располагался летно-испытательный отдел фирмы «Даймлер-Бенц». Возглавлял отдел отвечавший за заводские испытания двигателей командир летных экипажей Элленридер. Наряду с машинами типа Не 111, Hs 130, Bf 109, Bf 110 в роли летающих лабораторий использовались также Ju 87 и Fi 167. В составе столь представительного парка машин, который постоянно увеличивался и приспосабливался для решения специальных испытательных задач, был даже Ju 52/Зм с фюзеляжным двигателем DB-605.

С английского истребителя было снято вооружение, которое у варианта Mk.VB состояло из двух 20-миллиметровых пушек «Испано» и четырех пулеметов «Браунинг» калибра 7,69 мм. Отверстия в передней кромке крыла заглушили, но панели крыла с обтекателями механизмов под- тяга снарядных лент оставили без изменения. Штатная радиостанция и трос наружной антенны были демонтированы. Радиостанцию заменили соответствующим ее весу балластом, однако антенный штырь за кабиной пилота остался на месте. Вероятно, это было сделано с целью сохране ния аэродинамического подобия машины, предназначенной для испытаний. Но еще до замены двигателя «Спитфайр» многократно испытывался летчиками-испытателями фирмы «Даймлер-Бенц», которые летным характеристикам истребителя дали оценку от «хорошо» до «очень хорошо».

Перед немецкими инженерами была поставлена задача по проверке условий эксплуатации двигателя DB-605 на «Спитфайре». Запланированная серия испытаний должна была выяснить условия охлаждения силовой установки и летные характеристики доработанной машины. После демонтажа двигателя «Мерлин 45», развивавшего на малой высоте мощность 1470 л.с., было установлено, что поперечное сечение фюзеляжа вполне соответствовало мотогондоле самолета Bf 110G. В результате было принято решение о применении серийного мотора DB-605A-1 (W.N. 00701990) и его подготовке для установки в фюзеляже «Спитфайра».

Установленный на «Спитфайре» двенадцати цилиндровый V-образный водяного охлаждения двигатель с непосредственным впрыском развивал взлетную мощность 1475 л.с. Для выполнения высотных полетов мотор был оснащен воздушным винтом от Bf 109, представлявшим собой трехлопастный винт «VDM» (тип 9-12 159А) с электромеханической автоматикой изменения шага винта, диаметр лопастей которого составлял 3 метра.

Ко всему объему работ по переоснащению, которые были выполнены на заводе в Зиндельфингене, добавилось изготовление промежуточной подмоторной рамы и переходной части от гондолы к фюзеляжу. Было также принято решение об установке немецкой контрольно-измерительной аппаратуры. Так как она запитывалась напряжением в 24 вольта (в отличие от 12 вольт бортового напряжения английского истребителя), то потребовалась замена бортовых источников питания и всей бортовой электрической сети. Пришлось также создать новую систему смазки двигателя. Однако расположенный под левой консолью крыла штатный маслорадиатор был оставлен без изменения.

Так как у «Спитфайра» Mk.VB маслобак размещался под двигателем, а при установке мотора DB-605A-1 (по той же компоновке, как у Bf 110G) это место оказалось занятым, пришлось 40 литровый маслобак разместить непосредственно за силовой установкой. По этой причине потребовалось уменьшить и габариты верхнего непротектированного бензобака, ограничив его емкость 170 литрами.

Для обеспечения максимального подобия системы смазки двигателя с аналогичной системой Bf 109 в маслобаке было создано избыточное давление 0,3 кг/кв.см. Исполнение системы (вплоть до расположения радиатора) соответствовало ее исполнению на машине Bf 109.

«Спитфайровский» радиатор располагался под правой плоскостью и имел омываемую поверхность 17,4 кв.дм (у Bf 109G площадь радиаторов равнялась 33,6 кв.дм). Хотя водяной радиатор «Спитфайра» по площади был почти в два раза меньше, но по охлаждающей способности он оказался хуже всего на 4%. Причина этого заключалась в более высокой удельной теплоте охлаждающей жидкости двигателя «Мерлин 45» по сравнению с DB-605A-1 и в более рациональном размещении водяного радиатора.

В топливной системе был сохранен основной протектированный бензобак емкостью 200 литров, однако английскую систему контроля за расходом топлива сохранить не удалось. Из-за нехватки места установка штатного высотного бензонасоса также оказалась невозможной, и для обеспечения надежной подачи топлива на больших высотах использовали мембранный насос «DBU» со стандартной немецкой топливной арматурой.

Гидравлическая система английского истребителя применялась только для выпуска и уборки шасси. Так кок штатный гидронасос подсоединить к двигателю DB-605A-1 было невозможно, использовали немецкий гидронасос фирмы «Бамаг» производительностью 12 л/мин.

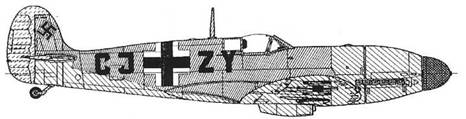

Схема окраски «Спитфайра» с DB-605

Для управления работой тормозами основных колес шасси и посадочными щитками использовалась система подачи сжатого воздуха. Подачу обеспечивал поршневой компрессор, приводившийся в действие кулачковым валиком двигателя «Мерлин 45». При установке двигателя DB-605A-1 компрессор приводился в действие через понижающий редуктор.

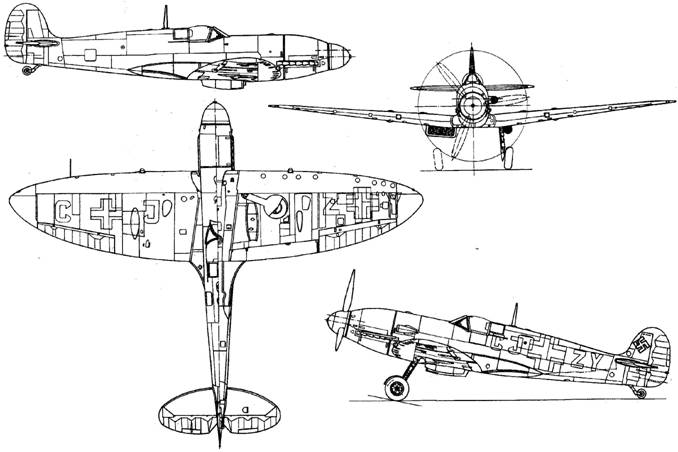

Взлетный вес модифицированного «Спитфайра» с двигателем DB-605A-1 составил порядка 2730 кг, тогда как при поступлении машины в Рехлин с серийным двигателем «Мерлин 45» и установленным штатным вооружением взлетный вес самолета равнялся 3030 кг. После доработок самолет получил новую окраску. Верхние поверхности крыла, стабилизатора, верх и борта фюзеляжа были выкрашены в темно-зеленый (RLM 71 Dunkelgrun) цвет, а нижние плоскости крыла, стабилизатора, фюзеляжа и весь новый капот двигателя – в светло-голубой (RLM 65 НеИЫаи). Кок – черно-зеленый (RLM 70 Schwarzgrun), винт – черный (RLM 22 Schwarz), рули поворота и рули высоты – желтые (RLM 04 Gelb). Только стойки колес, внутренние поверхности створок и ниши шасси не были перекрашены и остались первоначального серо-зеленого (Grey Green) цвета, а диски шасси – серебристыми. На дисках и пневматиках «Typestone» сохранились красные полоски, которые информировали о провороте пневматика относительно диска. На оба борта фюзеляжа, верхние и нижние плоскости крыла нанесли черные литеры военного кодового обозначения «CJ» и «ZY», на киль – черные свастики с белой окантовкой, а на верхних частях киля (где обычно располагались серийные номера немецких самолетов) – английский серийный номер EN830 черного цвета. С левого борта на люк аптечки первой медицинской помощи был нанесен небольшой белый круг с красным крестом.

Переоснащение самолета длилось всего несколько недель, после чего он был возвращен летно-испытательному отделу фирмы «Даймлер- Бенц» в Эхтердинген. Опытный пилот Вилли Элленридер, первым среди немецких испытателей поднявшийся в воздух на доработанном «Спитфайре», в своих воспоминаниях всегда восторгался этой машиной. Высокие качества истребителя проявились сразу, так как отсутствовала присущая «Мессершмитту» неустойчивость на взлете. Зарегистрированная на высоте 2400 метров скороподъемность в 20,8 м/сек при сопоставлении с характеристиками Bf 109G оказалась выше на 5 м/сек. При установке на «Спитфайр» пушечного и пулеметного вооружения скороподъемность уменьшилась бы примерно на 1-2 м/сек, но на всех высотах преимущество над «Мессершмиттом» сохранилось бы. Из-за большей на 5 кв.м площади крыла горизонтальная скорость «Спитфайра» у земли была на 25 км/час меньше, чем у Bf 109G. Лишь на высотах более 10000 метров скорости несколько выравнивались. Потолок «Спитфайра» Mk.VB с двигателем DB-605A-1 составлял 12700 метров и был ненамного больше, чем у Bf-109G. Параметры захода на посадку и посадочные характеристики в целом оказались хорошими.

После завершения испытаний «Спитфайра» летно-испытательным отделом фирмы с «Даймлер-Бенц» полученные летные характерстики были перепроверены в Рехлине путем проведения контрольных полетов, а машина вновь была возвращена в Эхтердинген. Ее продолжали использовать в качестве тест-самолета для двигателей марки «Даймлер-Бенц». «Спитфайр» охотно пилотировали все летчики центра, и его полеты над заводским аэродромом стали повседневной картиной. Использование модернизированного «Спитфайра» в качестве летающей лаборатории закончилось 14 августа 1944 года, когда соединение тяжелых бомардировщиков американских ВВС прицельно нанесло удар по аэродромам Штутгарта. Во время этого налета был уничтожен или сильно поврежден почти весь парк самолетов фирмы «Даймлер-Бенц». Наряду с ними испытательный центр лишился опытных экземпляров новых истребителей Bf 109HV1 и Fw 190 VI6, а также и «Спитфайра» Mk.VB с двигателем DB-605A-1. Обломками уникальных машин смогла поживиться только фирма «Клемм», которая превратила их в металлолом на своем предприятии в Беблингене.
