СИСТЕМА - 125

Первые зенитные ракетные системы С-25, С-75, «Найк-Аякс» и «Найк-Геркулес», разработанные в СССР и США, успешно решали основную задачу, поставленную при их создании - обеспечить поражение высокоскоростных высотных целей, недоступных для ствольной зенитной артиллерии и сложных для осуществления перехвата истребительной авиацией. В полигонных условиях была достигнута столь высокая эффективность применения нового оружия, что у заказчиков возникло вполне обоснованное стремление обеспечить возможность его применения во всем диапазоне скоростей и высот, на котором могла действовать авиация вероятного противника. Между тем минимальная высота зон поражения комплексов С-25 и С-75 составляла 3…5 км, что соответствовало тактико-техническим требованиям, сформированным в начале пятидесятых годов. Результаты анализа возможного хода предстоящих военных действий указывали на то, что по мере насыщения обороны этими зенитными ракетными комплексами ударная авиация может перейти к действиям на малых высотах.

Еще осенью 1955 г., исходя из наметившихся тенденций расширения требований к ракетному оружию, А.А. Расплетин поставил перед сотрудниками КБ- 1 задачу создания перевозимого комплекса с повышенными возможностями поражения маловысотных воздушных целей и организовал для ее решения лабораторию во главе с Ю.Н. Фигуровским.

При формировании технического облика нового комплекса широко использовался опыт разработки ранее созданных систем.

Применительно к обнаружению и сопровождению маловысотных целей особую проблему создавали отражения радиолокационного сигнала от местных предметов. При этом на комплексе С-75 наибольшему воздействию помех подвергался канал антенны, сканирующей в уг- ломестной плоскости, в тот момент, когда луч зондирующего сигнала приближался к подстилающей поверхности. Поэтому в станции наведения ракет маловысотного комплекса приняли наклонное расположение антенн, при котором отраженный сигнал от подстилающей поверхности в процессе сканирования нарастал постепенно. Это позволило уменьшить засветку экранов отражениями от местных предметов, а использование одного внутреннего сканера, за каждый оборот которого производилось поочередное сканирование пространства антеннами в двух плоскостях, позволило обеспечить работу радиолокатора одним передающим устройством.

Передача команд на борт ракеты осуществлялась через специальную антенну с широкой диаграммой направленности с использованием импульсной кодированной линии. Запрос бортовых ответчиков ракет осуществлялся через систему, аналогичную принятой в комплексе С-75. Для реализации диаграммы направленности излучения станции наве

дения ракет при сканировании пространства с использованием механического сканера и уменьшенных габаритах антенн был осуществлен переход на более высокочастотный диапазон с длиной волны 3 см, что потребовало применения новых электровакуумных приборов.

Новая зенитная ракетная система предназначалась для перехвата целей, летящих со скоростями до 1500 км/час на высотах от 100 до 5000 м на дальности до 12 км, и проектировалась с учетом обеспечения мобильности всех ее составляющих - зенитных ракетных и технических дивизионов, придаваемых им технических средств, средств радиолокационной разведки, управления и связи. Все элементы разрабатываемой системы проектировались либо на автомобильной базе, либо с обеспечением возможности транспортировки как прицепов с использованием автомобилей-тягачей по дорогам, а также железнодорожным, авиационным и морским транспортом.

Официально разработка перевозимой одноканальной зенитного ракетного комплекса управляемого ракетного оружия С-125 для борьбы с маловысотными целями была задана Постановлением Совета Министров от 19 марта 1956 г. №366-255, предусматривающим проведение его испытаний в 1960 г. Последующим Постановлением СМ от 8 мая 1957 г. №501-250 были ускорены сроки выполнения отдельных этапов работ. Аванпроект требовалось закончить в мае, эскизный проект - в III квартале 1957 г., а еще через два года предполагалось провести заводские и совместные летные испытания (СПИ).

Главным конструктором зенитно-ра- кетного комплекса С-125 был назначен Ю.Н. Фигуровский. Ракета В-625 разрабатывалась под руководством главного конструктора - начальника ОКБ завода №82 Максима Григорьевича Олло, но общее руководство процессом создания ракеты в качестве главного конструктора В-625 осуществлял опытный разработчик ракет комплекса С-75 П.Д. Гру- шин, руководивший ОКБ-2.

К декабрю 1956 г. в ОКБ-2 был подготовлен аванпроект, учитывающий опыт разработки и испытаний В-750 для С- 75. Предлагался вариант ракеты с твердотопливным ускорителем и использованием прямоточного двигателя на маршевой ступени. Однако позднее более рациональным был признан чисто твердотопливный вариант ракеты.

Маршевая ступень В-625 была выполнена по аэродинамической схеме «поворотное крыло». Ракета комплектовалась радиокомандной системой управления. Для снижения аэродинамического сопротивления корпус маршевой ступени был выполнен с большим удлинением. Общая длина ракеты составляла около 8,23 м, длина маршевой ступени - 5,126 м. Стартовая масса ракеты составляла 900 кг при массе боевой части 60 кг. Масса В-625, проходивших испытания, составляла 890…942кг. По расчетам, тактико-технические характеристики В-625, в основном, отвечали заданным, но минимальная высота зоны поражения определялась в 500 м.

Разработка твердотопливного двигателя для маршевой ступени В-625 велась в НИИ-1 Министерства вооружения под руководством Н.П. Горбачева. Стартовый ПРД-45 создавался традиционным разработчиком твердотопливных двигателей для зенитных и крылатых ракет - коллективом КВ-2 завода №81 Минави- апрома во главе с И.И. Картуковым.

Как и в комплексе С-75, двухбалочная пусковая установка СМ-78 для В-625 разрабатывалась под руководством В.Г.Бочкова в ленинградском ЦКБ-34, а разработка транспортно-заряжающей машины ПР-14 на базе шасси автомобиля ЗИЛ-157 велась в московском ГСКБ под руководством. В.Петрова.

Опытный образец станции наведения ракет СНР-125 для проведения наладочных работ и определения диаграммы направленности антенн весной 1958 г. был развернут на подмосковной площадке КВ-1 поблизости от ЛИИ. Летом экспериментальный образец системы в составе станции наведения ракет (кабины УНК и антенного поста УНВ), двухбалоч- ных пусковых установок СМ-78 и средств энергообеспечения вывезли на объект № 62 полигона Капустин Яр.

Летные испытания ракеты В-625 начались в мае 1958 г. Однако уже с первых пусков разработчиков ракеты стали преследовать неудачи. Во втором пуске, состоявшемся 1 7 мая, на третьей секунде полета разрушился стабилизатор ускорителя, как оказалось, из-за его неточной установки на заводе. В четвертом пуске 4 июля стабилизатор ракеты вновь разрушился в полете и вновь из-за производственного дефекта. Пятый пуск, состоявшийся 21 ноября, принес еще одну проблему - прогар маршевого двигателя. Разрушением в полете маршевого двигателя завершился также пуск 21 января 1959 года.

В целом, к июлю 1959 г. было выполнено 6 бросковых пусков и 17 пусков в автономном контуре управления. Но только семь из них прошли без серьезных замечаний к В-625. Кроме проблем с конструкцией ракеты были отмечены также ее значительные отклонения от расчетной траектории, особенно на сверхзвуке, что не обеспечивало надежный ввод ракеты в сектор захвата радиолокационными средствами станции наведения. Решить эту проблему не помогла ни дополнительная регулировка аппаратуры системы управления, ни изменение программы движения ракеты на начальном участке полета.

В поисках вероятной причины уходов ракеты было обращено внимание на значительные изгибные колебания корпуса, связанные с его большим удлинением, а также на излишне длинную направляющую пусковой установки. В конечном счете, основными причинами уходов были названы значительные перекосы корпуса в месте стыка маршевой ступени с ускорителем, что смещало центр масс ракеты относительно направления действия тяги ускорителя, а также превышающие техническое задание угловые перемещения «груши», регулировавшей площадь критического сечения сопла ускорителя.

Выявленные недостатки ракеты определялись производственными дефектами и не были органически присущи ее конструкции. Однако в сложившейся обстановке они приобрели решающее значение.

Разработка С-125 в КВ-1 велась практически параллельно с работами по корабельному ЗРК М-1 («Волна»), проводимыми в НИИ-10 (будущем НПО «Аль- таир») под руководством И.А. Игнатьева. Эти работы были начаты еще 17 августа 1956 г. по Постановлению № 1149-592. В начале осени 1958 г. ввиду задержек в испытаниях В-625 и неясности путей устранения ее недостатков П.Д. Грушин предложил доработать создававшуюся в ОКБ-2 для корабельного комплекса М-1 ракету В-600 для использования в составе С-125. Эта ракета, разрабатывавшаяся в ОКБ-2 под руководством ведущего конструктора И.П. Петровичева стала, в результате, универсальной ракетой межвидового применения для Войск ПВО (в варианте В-600П, войсковое обозначение 5В24) и флота (В-600, она же 4К90).

При этом конструкторам потребовалось обеспечить совместимость ракеты с существенно различными наземными и корабельными системами наведения и управления, различным оборудованием и вспомогательными средствами. Несколько отличались и требования Войск ПВО и флота. Для С-125 достаточной считалась минимальная высота поражения целей порядка 100 м, что в те годы соответствовало ожидаемой нижней границе применения боевой авиации. Для флота требовалось создать ЗУР, обеспечивающую поражение противокорабельных ракет, летящих над относительно ровной морской поверхностью на высотах от 50 м. Использование при наведении ЗУР различных траекторий с подлетом к высотной цели снизу, а к маловысотной - сверху, потребовало размещения на ракете двух приемных антенн радиовзрывателя. На корабельной пусковой установке ЗУР подвешивались на бугелях под направляющими, а на наземной ПУ - опиралась бугелями на направляющую. Имелись отличия между ракетами и в размещении антенн на аэродинамических поверхностях.

Таким образом, вопреки бытующей версии, вовсе не флоту якобы было навязано не вполне соответствующее его требованиям «изделие». Напротив, в форсмажорных обстоятельствах для ЗРК Войск ПВО использовали корабельную ЗУР, что и позволило успешно и своевременно завершить его разработку. «Родимым пятном», указывающим на морскую родословную всех ракет комплекса С-125, стали раскрывающиеся при старте стабилизаторы на ускорителе ракеты, обеспечивающие уменьшение ее поперечных размеров, что очень важно для тесных корабельных погребов, но почти не имеет значения при эксплуатации в Войсках ПВО.

Бросковые испытания девятью пусками В-600 были проведены на стенде-макете надпалубной части корабельной пусковой установки ЗИФ-101 с 25 апреля по 18 июля 1958 г. Первоначальными планами автономные испытания в Капустином Яре планировались на конец года, но по инициативе П.Д. Грушина их начали уже 25 сентября, использовав, с небольшими доработками, ранее предназначенную для ракеты ШБ-32 пусковую установку 140Е. Автономные испытания В-600, продолженные на стенде- макете ЗИФ-101, завершились 17 декабря 1958г.

Постановлением от 4 июля 1959 г. №735-338 работы по ракете В-625 были прекращены, а в качестве ЗУР для системы С-125 была принята В-600П, которая должна была быть представлена на совместные летные испытания в I кв.1960 г. С учетом больших энергетических возможностей В-600 одновременно задавался расширенный диапазон высот зоны поражения - от 200…300 до 10000 м.

Тем не менее во второй половине 1959 г. на полигон было доставлено несколько доработанных на заводе № 82 ракет В-625. Но, как говорится - поезд ушел - разработчики ЗУР не получили разрешения провести испытания в замкнутом контуре управления в составе С-125.

Ракета В-600П стала первой советской твердотопливной ЗУР.

Пусковая установка СМ-78 и транс- портно-заряжающая машина ПР-14 были доработаны для применения совместно с ракетой В-600П, получив обозначения СМ-78А ( в серии СМ-78А1 или 5П71) и ПР-14А.

С июня 1959 г. по февраль 1960 г. на полигоне было произведено 30 пусков ракеты В-600П, в том числе 23 пуска в контуре управления; 12 из которых прошли неудачно. Тактико-технические характеристики ракеты не во всем соответствовали техническим требованиям. С сентября 1960 г. испытания надолго прервались из-за необходимости доработки радиовзрывателя и предохранительно-исполнительного механизма. Ранее созданный радиовзрыватель работал только при отключении противопомеховых схем, что соответствовало минимальной высоте применения ракеты 120… 150 м, а при стрельбе по постановщику помех нижняя граница зоны поражения составляла уже 400…500 м. В конце 1960 г. и начале 1961 г. продолжились испытания ЗУР с радиовзрывателем без противопомеховых схем, а тем временем завод № 32 дорабатывал радиовзрыватель, обеспечивая его эффективную работу в помеховых условиях. Это позволило к марту 1961 г. завершить программу проводившихся на полигоне Капустин Яр Государственных испытаний.

Потребность в маловысотном комплексе была столь велика, что даже при недостаточной надежности взрывателя и невыполнении требований по минимальной высоте полета поражаемых целей, комплекс С-125 с ракетой В-600П все- таки был принят на вооружение 21 июня 1961 г. Постановлением ЦК КПСС и Совета Министров СССР №561-233

Средствами С-125 достигалось поражение целей со скоростями до 1500…2000 км/час в диапазоне высот 200… 10000 м на дальностях 6… 10 км. Обеспечивался обстрел целей, маневрирующих с перегрузкой до 4 единиц в диапазоне высот 5000…7000 м. Околозвуковые цели на высотах более 1000 м могли поражаться даже при маневре с перегрузкой до 9 единиц. В условиях применения пассивных помех наибольшая высота поражения целей снижалась до 7000 м. При стрельбе по постановщику активных помех, осуществляемой по методу "трехтонки", максимальная высота составляла 6000 м, а минимальная возрастала до 300 м. Максимальный курсовой параметр составлял 7 км, увеличиваясь до 9 км для околозвуковых целей. Вероятность поражения цели одной ракетой оценивалась в 0,82…0,99 с ухудшением до 0,49… 0,88 при постановке пассивных помех.

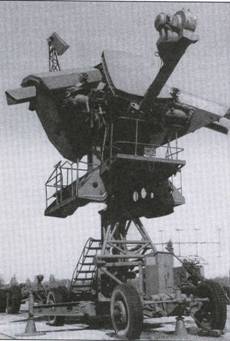

Антенный пост УНВ комплекса С-125

Комплексы С-125 применялись и частями ПВО Сухопутных Войск. Однако, несмотря на использование значительно более легкой ЗУР, наземные средства комплекса С-125 по массо-габаритным показателям и уровню мобильности были близки к ЗРК С-75. Поэтому еще до завершения создания комплекса С-125 потребовалось развернуть разработку для Сухопутных войск ЗРК «Куб» с почти аналогичной зоной поражения. Но вплоть до лета 1963 г. разработчики С-125 рассматривали возможность создания его самоходного варианта.

Аналогично ЗРК С-75, на площадке № 50 полигона Капустин Яр была создана стыковочная база комплексов С-125, обеспечивавшая прием боевых средств от производителей, стыковку и настройку техники дивизионов и ее передачу представителям войсковых частей.

Применительно к системе С-125 была доработана система автоматизированного управления АСУРК-1 системы С-75 и разработаны единые тренажерные средства.

В 1963 г. создание С-125 было отмечено Ленинской премией, лауреатами которой стали П.Д.Грушин, В.А.Едемский, В.Д.Селезнев, Ю.Н.Фигуровский и другие.

Комплекс С-125 - одноканальный по цели и двухканальный по ракете. Состав его аппаратуры позволял вести обстрел самолетов стратегической, тактической и морской авиации, а также ракет воздушного базирования в широком диапазоне условий их боевого применения, в условиях применения противником пассивных и активных помех

Как и в С-75, в ЗРК С-125 использовалось несколько видов сопровождения цели:

- «ручное» по всем координатам,

- «автоматическое по угловым координатам и ручное по дальности»,

- «автоматическое» (по всем координатам).

Самолеты-постановщики помех сопровождались только в «ручном» режиме по угловым координатам (с наведением по «центру» источника помехи) с установкой отметки дальности на дальней границе зоны поражения. Радиолокационное сопровождение ЗУР велось по сигналу бортового радиоответчика всегда в автоматическом режиме по всем координатам.

При размещении комплекса ЗРК-125 на подготовленной позиции для средств станции наведения ракет СНР-125 (кабина УНК, ДЭС, РКУ, кабина связи, ПРМ) строилось полузаглубленное железобетонное сооружение с дополнительным земляным покрытием. ПУ на подготов

ленной позиции располагались в полукольцевой обваловке с выносом относительно антенного поста СНР в сторону сектора ответственности дивизиона. Маскировка ПУ выполнялась с использованием маскировочных сетей. Для хранения ракет строились подготовленные и оборудованные как убежище железобетонные сооружения №7 на 8… 16 ЗУР, на крыше которых мог строиться пункт визуального наблюдения с зенитным пулеметом ДШК.

Аппаратура кабины управления УНК монтировалась в корпусе полуприцепа ОдАЗ-828. Для поиска целей применялась антенна УВ-10, использовавшаяся как для излучения, так и для приема сигналов. Сканированием узкого радиолокационного луча достигался обзор пространства в секторе 1… 1,5° по азимуту и 10° по углу места. Обеспечивалось круговое вращение антенной системы по азимуту и ее наведение по углу места в секторе от -5° до +79°. При автономных боевых действиях предусматривались автоматические режимы поиска целей:

- круговой обзор с поворотом на 360° за 20 секунд;

- малый секторный поиск с просмотром сектора 5…7° градусов по азимуту с наведением антенн по углу места в ручном режиме;

- большой секторный поиск с просмотром сектора 20° по азимуту.

При работе по целеуказанию от АСУ бригады (полка) велся только допоиск целей.

В зависимости от сложности помехо- вой обстановки обнаруженная цель бралась на сопровождение в автоматическом или ручном режиме. При захвате цели на сопровождение сканирование антенной УВ-10 прекращалось. Производилось поочередное сканирование антеннами УВ-11 в двух наклонных плоскостях лучами Г х 10°, что позволяло производить захват стартовавших ЗУР, визировать цель и наводимые на нее ракеты. Цель удерживалась операторами ручного

сопровождения или автоматически аппаратурным комплексом станции по центру пачки отраженных от нее сигналов. Для передачи команд управления на борт ракеты использовалась антенна УВ-12 с широким лучом.

Основанием антенного поста УНВ служила повозка КЗУ-16К, при развертывании устанавливаемая на домкраты. Высота антенного поста в боевом положении составляла 6,5 м. Для транспортировки антенн использовался придаваемый комплексу прицеп 2-ПН-6М. В зарубежных информационных источниках антенный пост получил обозначение Low Blow.

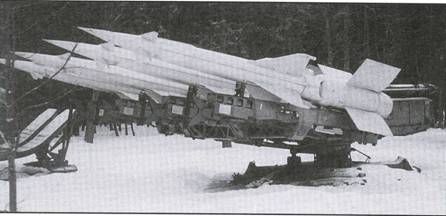

Перевозимая двухбалочная пусковая установка 5П71 (СМ-78А-1) с переменным углом старта оснащалась синхронно-следящим электроприводом для наведения по азимуту и углу места. Гори- зонтирование ПУ производилось с помощью винтовых домкратов.

Транспортно-заряжающая машина ПР-14А (в дальнейшем - ПР-14 AM, ПР- 14Б) была разработана на шасси автомобиля ЗиЛ-157. Сопряжение по направляющим с пусковой установкой обеспечивалось размещеннием на грунте подъездных мостков, а также применением ряда приспособлений. Нормативное время перевода ракеты на пусковую установку составляло 45 секунд.

Ракета 5В24 (В-600П) была выполнена по двухступенчатой схеме.

Стартовый ускоритель с твердотопливным двигателем ПРД-36 (войсковое обозначение - 5С45) был разработан в КВ-2 завода № 81 под руководством И.И.Картукова. Двигатель снаряжался 14 одноканальными цилиндрическими шашками пороха. Время его работы составляло - 4 с. Заднее днище корпуса и сопло, оснащенное «грушей» для регулирования площади критического сечения в зависимости от температуры окружающей среды, прикрывались хвостовым отсеком в форме усеченного обратного конуса. Каждая консоль стабилизатора прямоугольной формы закреплялась в шарнирном устройстве на переднем шпангоуте хвостового отсека. При сходе с пусковой установки специальным ножом перерезалась фиксирующая стяжка, и под действием инерционных сил консоли стабилизатора разворачивались более чем на 90°, прилегая короткой стороной к наружной поверхности хвостового отсека стартовой ступени. Удар консоли стабилизатора о поверхность хвостового отсека исключался применением тормозного поршневого устройства, а также сминаемого штифта, закрепленного на консоли стабилизатора.

Длина выполненной по схеме «утка» маршевой ступени ракеты составляла 3865 мм. Разработчики разделили корпус маршевой ступени ракеты на две зоны, разместив твердотопливный двигатель в хвостовой части и сосредоточив почти все оборудование в четырех передних отсеках ракеты.

В переднем отсеке под радиопрозрачными элементами обтекателя располагался радиовзрыватель 5Е15 «Пролив». Далее в рулевом отсеке находились две рулевые машины, попарно задействованные на отклонение расположенных в одной плоскости аэродинамических рулей. Необходимую эффективность работы аэродинамических рулей в широком диапазоне высот и скоростей полета обеспечивали пружинные механизмы.

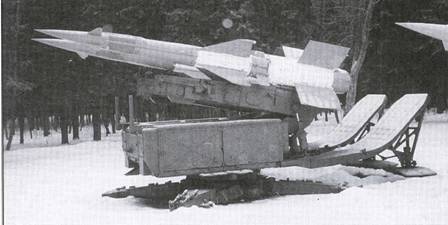

Перевозимая двухбалочная пусковая установка 5П71

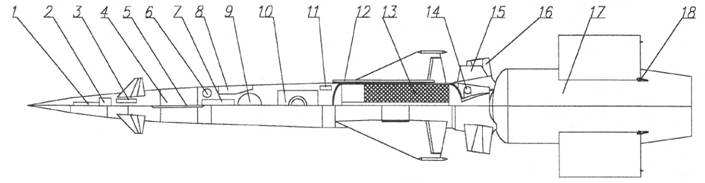

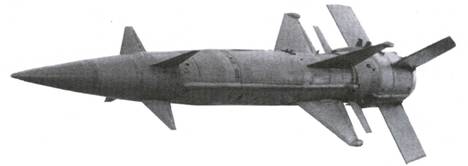

Ракета 5В27 комплекса С-125 и ее схема

1. Передающая антенна РВ

2. Радиовзрыватель (РВ)

3. Рулевой привод

4. Боевая часть

5. Приемная антенна РВ

6. Преобразователь

7. Центральный распределитель

8. Батарея

9. Автопилот

10. Аппаратура радиоуправления

11. Рулевой привод элеронов

12. Шток кинематики привода элеронов 1J. Маршевый двигатель

14. Торовай воздушный баллон

15. Блок включения маршевого двигателя

16. Дестабилизатор стартовика

17. Стартовый двигатель

18. Узел проворота стабилдизаторов

Далее располагался отсек осколочно-фугасной боевой части 5Б15, содержащей 32…33 кг взрывчатого вещества и 3500 готовых осколков. Перед боевой частью располагался предохранительно-исполнительный механизм 5Б72 (И-68), обеспечивающий безопасность наземной эксплуатации ракеты и исключение несанкционированного подрыва боевой части.

За боевой частью находился отсек бортовой аппаратуры, в верхней части был установлен центральный распределитель, под ним - преобразователь 5П54 и турбогенератор УР-80М. Привод рулевых машинок и турбогенератора осуществлялся сжатым воздухом, находившимся в шар-баллоне под давлением 300 атм. Далее размещались автопилот 5А22 (АПС-600), блок аппаратуры радиоуправления 5У42 (УР-20А) и рулевые машинки

канала крена. Управление по крену осуществлялось элеронами, расположенными на верхней правой и нижней левой консолях крыла.

Конструкция маршевого двигателя была традиционной для твердотопливной техники тридцатых - сороковых годов - с разъемным стальным корпусом и вкладным зарядом нитроцеллюлозного пороха в виде моноблочной шашки с цилиндрическим каналом. Сверху конического переходного отсека размещался коробчатый блок с устройством запуска двигателя маршевой ступени, производимого по спаду перегрузки до заданного уровня в конце работы стартового двигателя. Два короба бортовой кабельной сети проходили от переднего торца отсека боевой части до хвостового отсека маршевой ступени по левому и правому бортам ракеты. Кроме того, короткий короб проходил сверху над отсеком боевой части.

По истечении 26 секунд после старта или при промахе ракета самоликвидировалась - уводилась вверх с последующим подрывом боевой части.

Длина В-600П составляла 6,09 м, стартовая масса - 912 кг. Диаметр корпуса маршевой ступени - 0,375 м, ускорителя - 0,55 м.

Комплексу С-125 придавались PJ1C П- 12 (П-12НМ) «Десерт» и П-15 «Тропа» (Flote Fase - по принятым в НАТО обозначениям) с автономными дизельными электростанциями. Для увеличения дальности обнаружения целей на малых высотах станция П-15 комплектовалась дополнительной антенной на мачтовом устройстве «Унжа» (Sgual Eye).

В составе комплекса использовались наземные радиозапросчики: «Кремний-2М», «Пароль-1». Кабина сопряжения и связи 5Ф20 (позднее - кабины 5Ф24, 5X56) позволяла вести работу в режиме приема целеуказаний от АСУ. Дополнительно дивизиону могла придаваться аппаратура радиорелейной связи 5Я61 «Циклоида» (5Я62, 5Я63).

Для тренировок операторов станций наведения ракет и разведки целей, а также офицеров наведения в войсках использовалась размещенная в полуприцепе ОдАЗ-828 имитационная аппаратура «Аккорд».

В ходе испытаний комплекса С-125 выявилось недостаточное совершенство радиовзрывателя 5Е15. Кроме того, зона поражения для двухступенчатой ЗУР массой почти в тонну уже представлялась явно недостаточной, особенно в сравнении с ЗУР комплекса «Куб».

Решение ВПК о проведении модернизации ЗУР и средств СНР-125 было принято 31 марта 1961 г., еще до принятия С-125 на вооружение. Оно основывалось на предложениях ряда госкомитетов по созданию ракеты с увеличенными дальностью и верхней границей зоны поражения, при повышенной до 630 м/с средней скорости полета, а также по переделке ПУ под размещение на ней 4 ракет, предложенной, по преданию, лично Д.Ф. Устиновым.

Постановлением 1961 г. наряду с принятием на вооружение ракеты В-600П была официально задана разработка ее усовершенственного образца, обозначенного В-601П. Соответствующее дополнение к эскизному проекту ОКБ-2 выпустило еще в 1959г. Параллельно велись работы по совершенствованию корабельной ЗУР созданием модификации В-601 (4К91).

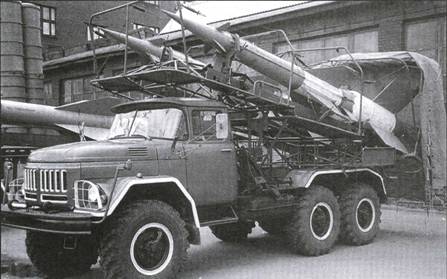

Транспортно-заряжающая машина ПР-14М

Локатор П-15

Поскольку при этом не ставилось задача создания принципиально новой зенитной ракетной системы, модернизация комплекса в целом была поручена конструкторам завода № 304 при сохранении общего руководства за КБ-1. Состав аппаратуры станции наведения ракет был расширен и доработан применительно к ракете В-601 П. В усовершенствованном варианте ЗРК вводилась новая четырехбалочная пусковая установка 5П73, обеспечивающая использование ЗУР В-600П и В-601 П. Были созданы модернизированные варианты транспортно-заряжающих машин ПР-14М, ПР-14МА на шасси автомобиля ЗиЛ-131.

Основными направлениями работы по ЗУР стали разработка нового радиовзрывателя 5Е18 и маршевого двигателя на принципиально новом высокоимпульсном смесевом топливе повышенной плотности, что должно было поднять ее энергетические показатели, обеспечив расширение зоны поражения комплекса при сохранении габаритов ЗУР.

Постановлением от 29 июня 1962г. №660-270 было задано увеличение максимальной высоты действия комплекса до 14 км, дальности - до 20 км, а плановый срок окончания испытаний усовершенствованной ракеты устанавливался на ноябрь 1963 г.

В ходе заводских испытаний В-601П, проводившихся с 15 августа по 28 декабря 1962 г., выполнили 28 пусков, было сбиты 2 мишени МиГ-17. В конце 1962 г. начались совместные испытания, ход которых несколько задержался из-за ненадежности маршевого двигателя при низких температурах. Еще до завершения совместных испытаний на заводе №32 началась подготовка к выпуску ракет В- 601 П. Однако и в 1964 г. при испытаниях еще наблюдались неудачные пуски ракет по причине отказов маршевого двигателя и боевой части.

Постановлением СМ СССР №479- 199 от 29 мая 1964 г. ракета 5В27 (В-601 П) была принята на вооружение. При этом устанавливалось, что новой ракетой поражались цели со скоростями до 1500…2000км/час на дальности до 17 км в диапазоне высот 200… 14000 м. При постановке пассивных помех максимальная высота поражения снижалась до 8000 м, дальность - до 13,2…13,6 км. Маловысотные (100…200 м) цели поражались на дальности до 10 км. Дальность поражения околозвуковых самолетов достигала 22 км.

Основными отличиями новой ЗУР от ранее созданной В-600П стал новый маршевый двигатель с вкладным зарядом из смесевого топлива 301-К массой 151 кг, взрыватель 5Е18, предохранительно-исполнительный механизм 5Б79 и боевая часть 5Б18 массой 72кг, при подрыве обеспечивающий образование -4500 осколков массой по 4.72…4,79г.

Внешне ракеты В-601 П легко опознавались по 2 аэродинамическим поверхностям, установленным на переходном соединительном отсеке за верхней правой и нижней левой консолями, обеспечивавшим уменьшение дальности полета ускорителя после его отделения.

После разделения ступеней эти поверхности разворачивались, что приводило к интенсивному вращению и торможению ускорителя с отрывом всех или нескольких консолей стабилизатора и его беспорядочному падению.

Время работы стартового ускорителя составляло 2…4 с, маршевого двигателя - до 20 с. Для увеличения дальности ЗУР наводилась и на пассивном участке траектории, время самоликвидации увеличили до 49 с. Ракета осуществляла маневр с перегрузкой до 6 единиц. Температурный диапазон эксплуатации составлял от - 40° до +50°.

Одновременно с принятием на вооружение ракеты В-601 П Правительство задало расширение боевых возможностей ЗРК, в т.ч. по обеспечению обстрела целей со скоростями до 2500 км/час, стрельбы по околозвуковым целям на высотах до 18 км, увеличению вероятности поражения целей и повышению помехозащищенности. Необходимые мероприятия реализовали быстро, но официально характеристики откорректировали спустя 3 года.

Были созданы следующие модификации ракеты:

5В27Г - герметичная; 5В27ГП - герметичная, с приближенной до 2,7 км ближней границей зоны поражения;

5В27ГПС - герметичная, с приближенной ближней границей зоны поражения, с селектирующим блоком, уменьшавшим вероятность срабатывания радиовзрывателя по отражениям от местных предметов при стрельбе по низколетящим целям;

- 5В27ГПУ - ракета 5В27ГП с ускоренной предстартовой подготовкой, что достигалось за счет подачи повышенного напряжения на бортовую аппаратуру от наземного источника питания в режиме предстартового прогрева аппаратуры (соответствующую доработку прошла и аппаратура предстартовой подготовки в кабине УНК).

Для обучения и проведения тренировок личного состава выпускались габаритно-весовые макеты ракет, учебно- действующие и разрезные макеты ракет.

Ракеты В-601 всех модификаций выпускались кировским заводом №32. Предполагалось организовать производство ракет и на ленинградском заводе №272, но это предприятие было переключено на выпуск ракет для комплекса С-200.

Перевозимая четырехбалочная пусковая установка 5П73 (СМ-106) была спроектирована в КБСМ под руководством главного конструктора Б.С.Коробова. Пусковая установка без газоотражателей и ходовой части транспортировалась автомобилем ЯАЗ-214. При стрельбе по маловысотным целям минимальный угол старта ракеты составлял 9°. Для предотвращения эрозии грунта при пусках ракет вокруг ПУ настилалось специальное резино-металлическое многосекционное круговое покрытие. Заряжание пусковой установки осуществлялось последовательно двумя транспортно-заряжающи- ми машинами.

Для обеспечения электропитания от промышленной сети использовалась передвижная трансформаторная подстанция, смонтированная в кузове двухосного автомобильного прицепа. Приданные дивизионам С-125 станции разведки и целеуказания П-12НМ (П-18) и П-15 комплектовались собственными автономными источниками электропитания АД-10- Т/230МАБ-8-0/230М и АБ-4-Т/230М.

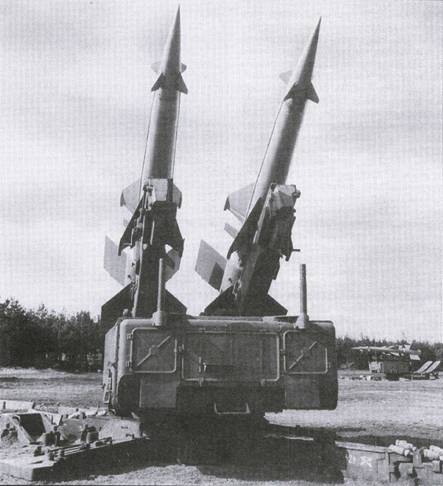

Пусковая установка 5П73

Определение государственной принадлежности летательных аппаратов производилось придаваемыми дивизиону наземными радиолокационными запросчи- ками (НРЗ) «Пароль-ЗП» (75Е6) или «Па- роль-4П» (1Л22).

Комплекс 0125М в целом был принят на вооружение 27 сентября 1970 года. Его создание было отмечено Государственной премией.

В начале семидесятых годов была проведена модернизация комплекса О 1 25М в части совершенствования радиоэлектронной аппаратуры, обеспечившая повышение помехозащищенности каналов визирования цели и управления ракетой. Введением аппаратуры телевизи- онно-оптического визирования и сопровождения цели «Карат-2» (9ШЗЗА) была достигнута возможность вести визуальное сопровождение и обстрел цели без радиолокационного излучения в пространство. При этом передатчик целевого канала переключался на размещенный на антенном посту эквивалент антенны. Существенно облегчалась работа по самолетам-постановщикам помех при визуальной видимости. Однако оптический канал визирования цели терял эффективность в условиях плохой погоды и облачности, а также при наблюдении в сторону солнца или на импульсный источник света, ставящийся атакующим самолетом. Кроме того, телевизи- онно-оптическое визирование не обеспечивало информации о дальности до цели, что ограничивало возможности выбора методов наведения и существенно снижало эффективность стрельбы по скоростным целям.

Во второй половине семидесятых годов в ЗРК введена аппаратура, повышающая эффективность применения по целям на предельно малых высотах и при стрельбе по наземным и надводным целям. Кроме того, была создана новая модификация ЗУР 5В27Д с увеличенной скоростью полета, что позволило ввести обстрел целей «вдогон». Длина ЗУР увеличилась, масса возросла до 980 кг при массе стартового ускорителя - 407 кг. Но для более тяжелых 5В27Д допускалось заряжание ПУ 5П73 только 3 ракетами.

Комплекс С-125М1 с ракетой 5В27Д был принят на вооружение 3 мая 1978 г.

Экспортные варианты комплекса С- 125 "Нева" получили обозначение «Печора» и поставлялись во многие страны, применялись в ряде вооруженных конфликтов и локальных войн. Комплекс в «тропическом» исполнении изготавливался с применением лакокрасочных покрытий, отпугивающих термитов.

(Модернизационные проекты последних лет и зарубежные модификации комплекса С-125)

Маловысотный ЗРК «Печора» поставлялся в 35 стран мира. После 30 лет эксплуатации этот ЗРК не исчерпал свой ресурс и может остаться на вооружении ряда стран мира вплоть до двадцатых - тридцатых годов XXI века. По зарубежным данным, ЗРК С-125 состоят на вооружении Алжира, Анголы, Афганистана, Болгарии, Боснии,^Венгрии, Вьетнама, Египта, Индии, Ирака, Йемена, КНДР, Кубы, Ливии, Мали, Мозамбика, Монголии, Перу, Польши, Сирии, Танзании, Финляндии, Чехии, Эфиопии, Югославии и почти всех стран СНГ.

Исходя из возможности на базе достижений высоких технологий многократно увеличить боевую эффективность при затратах на порядок ниже, чем при закупке новых образцов с сопоставимыми характеристиками, за последние годы было предложено несколько вариантов модернизации комплекса.

Первая информация о модификации ЗРК С-125 «Печора-М» с расширенной зоной поражения целей, повышенной эффективностью, улучшенными помехозащищенностью и эксплуатационными характеристиками была представлена на авиакосмическом салоне МАКС-95.

Предусматривались частичная замена аналогового оборудования на цифровое, автоматизация пуска ракеты, ввод индикации зоны поражения целей, сокращение вдвое числа контролируемых параметров и объема регламентных работ. При потере слежения за целью в результате применения противником помех введен режим автоматической экстраполяции ее расчетной траектории. Элементы комплекса предполагалось смонтировать на шасси автомобилей повышенной проходимости типа ЗИЛ- 131. Нормативное время развертывания ЗРК - 120 мин, свертывания - 100 мин.

Межгосударственной российско-бело русской финансово-промышленной группой (МФПГ) "Оборонительные системы" на МАКС-99 были выставлены полномасштабные наземные средства комплекса "Печора-2", который представляет собой глубокую модернизацию исходного ЗРК. На МАКС-2001 предложения по модернизации ЗРК были представлены под наименованием «Печора-2М».

Конструкторское бюро "Кунцево", МКБ "Факел", АООТ "Московский радиотехнический завод", КБСМ (Санкт-Петербург) совместно с рядом российских и белорусских предприятий и организаций под эгидой ФПГ "Оборонительные системы" и ФГУП "Рособоронэкспорт" разработали и внедряют комплексную программу модернизации ЗРК "Печора" с созданием мобильного комплекса «Печора-2М».

Предполагается, что реализация программы обеспечит возможность работы в условиях пассивных радиопомех любой интенсивности и при воздействии активных радиопомех по боковым лепесткам, использование двух антенных постов для увеличения числа целевых каналов применения телеоптического канала в режимах обнаружения, захвата и сопровождения целей в любое время суток (вводится тепловизор - "всевидящий глаз" для работы в ночное время и в условиях облачности), увеличение расстояния между кабиной управления УНК и центром позиции (пост УНВ) с 20 до 150 м, сокращение времени свертывания и развертывания комплекса на позиции, упрощение технического обслуживания за счет автоматизации контроля МКБ "Факел" разработана программа модернизации ракет типа 5В27 (5В27Д).

Основными направлениями мо- дернизационных работ по ЗУР станут: усовершенствование радиовзрывателя и боевой части ракеты, совершенствование методов наведения ЗУР, повышение энергетических характеристик двигательной установки ракеты. На ракете 5В27ДЕ предусматривается увеличение массы твердотопливного заряда стартового ускорителя. В боевой части используются готовые поражающие элементы с увеличенной в 1,6 раза массой, при этом количество элементов возросло в 3,7 раза. Совершенствование радиовзрывателя позволит уменьшить до 20 м высоту его работы, обеспечить реализацию оптимального момента подрыва с учетом диаграммы направленности взрывателя и поля разлета осколков.

В КБСМ (Санкт-Петербург) для ЗРК "Печора-2М" разработана пусковая установка на шасси автомобиля МЗКТ- 8021. Белорусские автостроители предусмотрели возможность оснащения самоходной ПУ двигателем "Мерседес", коробкой передач "Аллисон", зарубежными покрышками, что они объясняют относительной дешевизной этих комплектующих, а не только пристрастиями зарубежных заказчиков. Проведенные на стадии проектирования исследования по определению возможности транспортировки по пересеченной местности ракет на балках пусковой установки 5П73 показали, что без радикальной доработки и утяжеления ПУ обеспечить перевозку 4 ЗУР.невозможно, и было решено преобразовать четырехбалочную пусковую установку в двухбалочную.

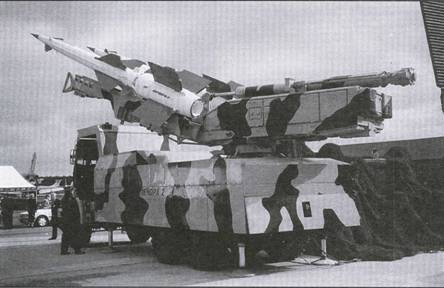

Пусковая установка ЗРК "Печора-2М"

Мобильный антенный пост ЗРК "Печора-2М"

Масса самоходной пусковой установки - 31500 кг, боевой расчет - 3 человека. Скорость движения: по шоссе - 40 км/ч, по сухой грунтовой дороге - 20 км/ч, по пересеченной местности - 10 км/ч. Время перевода пусковой установки из транспортного положения в боевое - не более 30 минут. В перспективе она будет оснащена автономным источником энергообеспечения, комплектом контрольной аппаратуры, аппаратурой предстартовой подготовки и радиолинией для обмена информацией с командным пунктом дивизиона, что обеспечит вынос ПУ на более опасное направлении на удаление до 10 км от средств наведения.

Воздушные цели с ЭПР 2 м2 , летящие на высоте 7 км, обнаруживаются на дальности 69-79 км в беспомеховой обстановке и на дальности 35-40 км при постановке противником помех, на высоте 0,35 км - на дальности 35-45 км и 35-40 км соответственно.

Антенный пост УНВ существенно изменен. Передающее устройство переведено на твердотельную базу, которая не требует регулировок. Введен телеоптический (тепловизионный) канал, который позволяет вести стрельбу в ночных условиях и при отсутствии оптической видимости воздушной цели (в облаках) без выхода на излучение радиоэлектронными средствами. Введен комплекс противодействия противорадиолокационым ракетам HARM - специальное устройство отвлечения ГСН. Комплекс обеспечен современной связью, топографическое ориентирование и привязка осуществляются с использованием космических систем типа ГЛОНАСС или системы GPS. Телекодовая связь обеспечивает автоматизированный прием целеуказания от внешних источников информации.

Время развертывания сократилось до 20-25 минут.

28 декабря 2000 г. на Ржевском полигоне пусками бросковых макетов ракет успешно испытан образец модернизированной ПУ.

В 2001 г. Минскому заводу колесных тягачей было заказано 90 шасси высокой проходимости для размещения элементов комплекса «Печора-2М». 1 мая 2001 г. военным атташе ряда зарубежных стран продемонстрирован первый опытный прототип модернизированного зенитно-ракетного комплекса «Печора- 2М». В 2001-02гг. реализация программы модернизации ЗРК «Печора» в вариант «Печора-2М» была практически завершена.

Работы по созданию комплекса «Печора-2К» для одного из крупнейших зарубежных партнеров России велись МФПГ "Оборонительные системы" параллельно с работами по комплексу «Печо ра-2М».

На выставке МАКС-2001 ЦКБ «Алмаз» представило рекламный проспект с предложением по модернизированному ЗРК С-125М «Печора-А» с расширенной зоной поражения комплекса, повышенной боевой эффективностью и улучшенной помехозащищенностью.

Предусматривается введение в состав станции наведения ракет тепловизионного канала с автоматическим сопровождением целей, замена до 50% аппаратуры на новую, созданную на современной элементной базе, аналоговых систем на цифровые.

Заявлен диапазон дальностей от 3,5 км до 28 км, высот - от 20 м до 24 км, параметр цели - до 24 км, максимальная скорость поражаемых воздушных целей - 2500 км/ч, вероятность поражения залпом двух ракет - до 0,99.

Вариант модернизации ЗРК обозначением "Печора-300", предложенный ЦКБ "Алмаз" в конце девяностых годов, предусматривает доработку математического обеспечения наземных средств ранних модификаций комплексов С-300П, стартовой аппаратуры и небольшой модернизации ПУ 5П73 для "почти бесплатного" наращивания огневой мощи комплекса С-300П за счет введения в его структуру ракет ЗРК "С-125". Однако этот проект может заинтересовать только круг возможных зарубежных заказчиков комплексов С-300ПС.

Необходимость и целесообразность модернизации комплекса С-125 была признана не только российскими, но и зарубежными военными и специалистами промышленности. При этом полякам удалось даже несколько опередить своих российских коллег, уже в 1999 г. приняв на вооружение 1-ой и 26-ой бригад ПВО комплекс «Нева-SC» - модернизированный силами местной промышленности комплекс С-125.

Основные боевые элементы комплекса с модифицированным составом оборудования были первоначально смонтированы на большегрузных автомобилях повышенной проходимости типа МАЗ- 543, эксплуатировавшихся в польской армии в качестве шасси пусковых установок оперативно-тактических баллистических ракет Р-17. В дальнейшем для этих элементов комплекса использовали танковые шасси. Модернизация комплекса обеспечивает сокращение численности личного состава на 65% и числа транспортных средств дивизиона с 19 до 8. Предусматривается поведение работ по обеспечению модернизированными комплексами 18 эскадрилий.

Помимо Польши, работы по модернизации комплексов С-125 были проведены и в Югославии, где для использования ЗРК в сложной помеховой обстановке использован тепловизионный канал для обнаружения и сопровождения целей, а также применение лазерного дальномера для определения дистанции до цели.

Комплекс С-125, созданный на базе технических решений, отработанных в первых советских ЗРК С-25 и С-75, за счет использования твердотопливной ракеты по эксплуатационным показателям оказался на уровне, приемлемом для использования в вооруженных силах ряда стран на протяжении нескольких десятилетий. В настоящее время это обеспечивает перспективность проведения работ по модернизации, обеспечивающих поддержание боевых возможностей комплекса на уровне, отвечающем прогрессу, достигнутому в развитии средств воздушного нападения за период, прошедший с начала жизненного цикла комплекса С- 125.

Более подробные сведения о создании, эксплуатации, боевом применении на Ближнем Востоке ЗРК С-1 25 будут опубликованы в журнале «Техника и Вооружение» в 2003 г.
