СИСТЕМА С-25М

Работы по совершенствованию системы С-25 начались по Постановлению Правительства от 19 апреля 1954 г., в соответствии с которым перед модернизированным комплексом с ракетой «217» ставилась задача поражения целей с эффективной поверхностью рассеяния как у самолетов типа Ил-28, летящих со скоростью 1500 км/час. В дальнейшем требования к ракете уточнялись по правительственным Постановлениям от 8 мая 1957 г. и 16 апреля 1958 г.

В процессе модернизации системы С-25 существенно возросла степень участия в разработке ОКБ завода №304. В КБ-1 генеральным конструктором системы формулировались основные задачи, идеи и цели модернизации, его ведущие специалисты определяли пути ее реализации, после чего разработка передавалась ОКБ-304, где доводились до уровня инженерных решений и выдачи технических заданий конструкторским бюро заводов-смежников.

Первый этап модернизации системы проводился в целях введения в состав станции наведения ракет аппаратуры селекции движущихся целей (СДЦ) и использования на ракете специальной боевой части.

Аппаратура селекции движущихся целей с использованием ртутных линий задержки сигналов была введена после полигонных испытаний в 1957 г. Мощность передатчика увеличили до 2 кВт. Нижнюю границу зоны поражения снизили до 3 км. Для применения в условиях пассивных помех был введен режим наведения «трехточка» (с удержанием ракеты на прямой, связывающей PJ1C Б- 200 и цель).

Разработка ракеты «215» - модификации ракеты 207А со специальной боевой частью была начата по Постановлению от 22 марта 1955 г. Применительно к ракете использовались также обозначения «207Т» или «Татьяна». На ряду с очевидной целью поражения одной ракетой нескольких самолетов, применение специального заряда на зенитной ракете мотивировалось также и более «тонкими» обстоятельствами.

При массированном налете авиации в плотных боевых порядках разрешающая способность Б-200 не обеспечивала наведение ракеты на отдельный самолет, а подрыв обычного заряда посреди строя самолетов не гарантировал поражения даже одного из них. В 1955г. уже было создано относительно компактное зарядное отделение для торпеды калибром 533мм, а ракета В-300 была выполнена в диаметре 650 мм. Основной проблемой стало обеспечение высочайшей надежности «изделия», предназначенного для применения в густонаселенном Подмосковье. Для повышения надежности предусматривались жесткий контроль качества комплектующих, дублирование основной бортовой аппаратуры, а также наведение одной специальной ракеты с задействованием двух каналов станции Б-200. В январе 1957 г. на полигоне Капустин Яр была испытана ракета семейства В-300 с натурным подрывом специального заряда, разработанного под руководством Н.Л. Духова. В качестве целей использовались два Ил- 28, летевших на высоте 10 км с интервалом немногим менее километра, при этом точку подрыва специально сместили на 200 м от первой цели. В результате взрыва мощностью 10 КТ у обоих Ил-28 отломились консоли крыла. Летные испытания завершились в 1961г. Принятием «изделия 215» на вооружение завершился первый этап модернизации системы С-25,

Постановлением СМ СССР от 4 июня 1958 года было задано проведение второго этапа модернизации системы С- 25М. За счет повышения мощности передатчика потенциал станции Б-200М был повышен до 10 кВт. Аппаратура доработана для поражения малоразмерных и сверхзвуковых целей, снижена нижняя граница зоны поражения. Аппаратура наведения ракет на цели и счетно- решающие приборы модифицированного варианта Б-200 выполнялись чисто электронными, без применения электромеханических элементов.

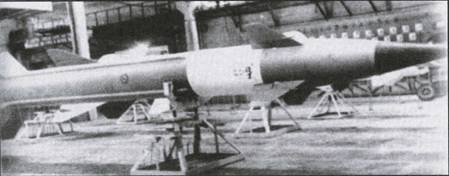

Ракета "217М". Белым цветом окрашено место установки боевой части

Ракеты «205» и «207А» были рассчитаны на поражение околозвуковых неманевренных целей. При маневре цели с перегрузкой «двойка» промах увеличивался до 100м, вдвое превышая радиус поражения боевой части и в полтора раза - дистанцию срабатывания радиовзрывателя. Изделия «205» и «207А» по скоростным возможностям не обеспечивали повторный обстрел одной цели с пуском второй ракеты по информации о промахе первой.

Повышение тактико-технических характеристик должно было обеспечиваться разработкой нового, вдвое более мощного двигателя. Его применение позволяло утяжелить ракету, увеличив запас топлива на 25…30% для расширения зоны поражения, улучшить разгонные и скоростные показатели, установить на ракете мощную боевую часть повышенной эффективности.

Работы по изделию «217» начались уже в 1953 г, когда был разработан эскизный проект варианта ракеты «207А» с жидкостным ускорителем Сев- рука. Затем решили вместо применения ускорителя поднять тягу основного двигателя Исаева до 16т., обеспечив повышение средней скорости ракеты с 500 до 720 м/с.

Почти двукратное повышение тяги при практически неизменных габаритах двигателя требовало соответствующего увеличения давления в камере. В результате двигателисты перешли на более совершенную турбонасосную подачу компонентов. Экономить на простоте двигателя сочли нецелесообразным.

Постановлением от 19 апреля 1956г. перед модернизированным комплексом с ракетой «217» ставилась задача поражения целей с эффективной поверхностью рассеяния Ил-28, летящих со скоростью 1500 км/час. Выход на летные испытания задержался из-за неудач в отработке двигателя С3.42 Севрука с тур- бонасосной подачей топлива, а также автопилота АП-25. В 1958 г. в ходе заводских испытаний было запущено 1 8 ракет «217». По их результатам из-за ненадежности С3.42 разработку двигателя поручили коллективу Исаева.

В следующем году на полигоне провели 38 пусков ракет. На 12 стендовых испытаниях двигатель Исаева С2.1 продемонстрировал высокую надежность. В дальнейшем коллектив Севрука разработал более надежную модификацию - С3.42А, но выбор был уже сделан в пользу исаевского двигателя, переименованного в С5.1. При максимальном уровне тяги 1 7 т она могла уменьшаться до 5т. В соответствии с Решением ВПК № 28 от 4 апреля 1959 г. под двигатель Исаева был разработан новый вариант ракеты - «217М», которая отличалась от «207А» также использованием новых блоков аппаратуры радиоуправления и радиовизирования В-301М, высокоэффективной осколочной боевой частью направленного действия Ф-280. Взамен радиовзрывателя РВ-515 с непрерывным излучением применили импульсный Е-802М. Наиболее заметным отличием «изделия 217М» и последующих ракет комплекса С-25 от их предшественниц стало небольшое хвостовое оперение с консолями треугольной формы, на законцовках которых размещались антенны радиоуправления и радиовизирования. В конструкции ракеты нашли применение титановые сплавы и другие новые, по тому времени, материалы. Повышение тяги двигателя почти вдвое по сравнению с «207А» позволило утяжелить ракету на 0,55 т, в основном за счет увеличения запаса топлива и применения более мощной боевой части. Длина ракеты достигла 12,353 м.

Первые ракеты «217М» с новой боевой частью и двигателем С5.1 были изготовлены уже в 1 959 г., но на полигоне еще продолжались летные испытания ранее собранных «217» с двигателями С3.42 разработки Севрука. Всего с июля 1958 г было проведено 44 пуска ракет «217», в том числе 26 - в 1959г. На начало 1960г. вместо 25 пусков ракет с двигателем С5.1 выполнили всего 11, при этом испытанные ракеты еще не оснащались радиовзрывателем Е-802М. Отставание от графика испытаний «217М» продолжалось и во второй половине 1960 г. С.А. Лавочкин не смог завершить отработку ракеты «217М» - при испытании новой зенитной ракетной системы «Даль» на полигоне «Балхаш» в июне 1960г он скончался от сердечного приступа. Большая загруженность его КБ работами по системе «Даль» и по межконтинентальному самолету-снаряду «Буря» привела к тому, что и до этого все большая доля участия в отработке ракеты «217М» отходила к филиалу, созданному при заводе № 82, а затем преобразованному в самостоятельное ОКБ-82.

После смерти Лавочкина завершающие работы по ракете 217М и последующая модернизация ракет системы С- 25 осуществлялись коллективом конструкторов ОКБ-82 во главе с Александром Васильевичем Потопаловым, с середины шестидесятых годов получившего наименование МКБ «Буревестник». В 1976г. оно вошло в НПО «Молния», перед которым поставили задачу создания воздушно-космического самолета «Буран».

В 1961 г. ракета «217М» была принята на вооружение в составе системы С-25М второго этапа модернизации. Максимальная досягаемость по высоте была увеличена до 30 км, по дальности - до 35 км. Обеспечивалось поражение целей со скоростью 2000…2900км/час. Средняя скорость ракеты составляла 860 м/с, что на 15…22% превышало заданное значение.

Огневой комплекс Б-200МР-В-300М системы С-25М с ракетой «217М» был принят на вооружение Приказом Министра обороны СССР №0085 1962 года.

Наряду с основным вариантом ракет семейства «217» по Постановлению от 8 мая 1957 г. разрабатывалась модификация, оснащенная специальной боевой частью - изделие «218» («217Т»), Как и при разработке ракеты «215», особое внимание уделялось повышению надежности, но с учетом накопленного опыта ограничились дублированием только наиболее критичных блоков бортовой аппаратуры. Ракета прошла испытания на полигоне Сары-Шаган.

Работы по модернизации системы с обеспечением возможности поражения маловысотных целей были проведены в 1965… 1968 годах ОКБ-304 (Московским радиотехническим заводом) под общим руководством со стороны КБ-1. (МКБ «Стрела»).

Для улучшения работы РЛС по маловысотным целям был изменен сектор обзора угломестной антенны и изменен наклон азимутальной антенны. Усовершенствованию подвергся метод наведения ракет на цель. За счет совершенствования аппаратуры, введения новых высокочастотных усилителей и изменения развертки индикаторов было обеспечено увеличение дальности поражения целей. Тем самым обеспечивалась возможность определения дальности постановщика активных помех путем пеленгации излучения его аппаратуры двумя или несколькими станциями типа Б-200 соседних комплексов.

В состав боевых средств системы были введены ракеты «217МА» (5Я25) с осколочной боевой частью, при этом сохранялась возможность использования более старых ракет.

Ракета 5Я25 (217МА) создана в периоде 1964г. по 1968 г. Первоначально планировалось повысить эффективность за счет применения полутонной боевой части и комбинированного взрывателя с оптическим и радиолокационным каналами. К завершению разработки масса осколочной боевой части составила 390 кг. Ракета оснащалась исаевским двигателем 5Д25 с повышенным удельным импульсом, максимальной тягой 18500 кг с уменьшением тяги до 5000 кг по траектории полета, а также новым автопилотом с двухканальной системой стабилизации, новой радиоаппаратурой. По сравнению с предшествующими образцами была повышена маневренность, особенно на больших высотах. Максимальная скорость доведена до 1550 м/с. Диапазон высот поражения целей расширен до 1,5…35 км. За счет использования наведения на пассивном участке (по окончании работы двигателя) дальность пусков увеличена до 56 км.

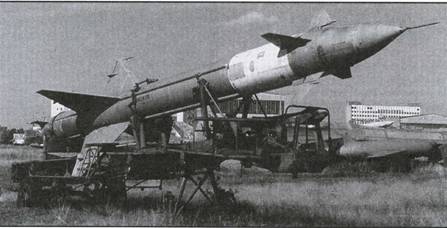

Ракета ЗРК С-25 на Ходы иском поле

Система С-25М с ракетой «217МА» была принята на вооружение Приказом Министра обороны СССР №00116 в 1968 году.

В этот период были созданы и специальные модификации ракет типа В-300. «207АЮ» была приспособлена для юстировки PJ1С системы ПРО пусками по баллистическим траекториям с высотой до 100км, проведенными в 1960..1962г,. «217МАП» предназначалась для проведения экспериментов по исследованию электромагнитного поля в интересах разработки загоризонтных РЛС при пусках, проводившихся сперва на Балхаше, а затем со специально созданных стартовых позиций на Дальнем Востоке и в Забайкалье. Для стабилизации ракеты 217МАП на высотах до 250 км она оснащалась вновь разработанной газодинамической реактивной системой ориентации.

Совершенствование системы С-25М, проведение модернизации оборудования станции наведения ракет, стартовой позиции, а также разработка ракет с улучшенными характеристиками проводились с конца 1960-х годов. Система прошла несколько этапов модернизации и в 1979 году была принята на вооружение под обозначением С-25М1.

Модернизационные работы были проведены на всех комплексах системы в 1 968… 1 970г.г.. Нижняя граница зоны поражения была снижена до 800 м, обеспечивалось поражение воздушных целей с ЭПР до 0,3 м2 . В состав средств системы введены ракеты 5Я25М

Ракета 5Я25М (217МАМ) с осколочной боевой частью, новым радиовзрывателем, позволяющим вести обстрел целей с малой ЭПР, повышенной надежностью работы на пассивном участке траектории была разработана в 1968… 1972 г. и серийно выпускалась на Тушинском машиностроительном заводе с 1975 г.

Модернизационные работы в направлении повышения помехозащищенности были проведены на всех стрельбовых комплексах системы в 1970… 1 980-х годах. В состав аппаратуры комплекса была введена аппаратура защиты от про- тиворадиолокационных ракет противника. Повышены возможности по поражению маневрирующих, маловысотных и малоразмерных целей,в том числе целей с ЭПР до 0,3 м2 при стрельбе вдогон. Максимальная скорость полета целей была доведена до 4300 км/ч.

В состав системы с 1979 г. введены ракеты «219», с 1980 года - 5Я24 с повышенной помехозащищенностью бортовой аппаратуры и с боевой частью с управляемым полем разлета осколков, а с 1981 года - созданные для замены ракеты «218» ракеты 44Н6 со специальной боевой частью.

Ракета 5Я24, созданная в 1972… 1976 гг. и серийно выпускавшаяся с 1980 г, оснащалась помехозащищен- ной радиоаппаратурой. Вероятность поражения цели увеличена за счет установки новой боевой части с управляемым полем поражения. Повышенная маневренность в верхней зоне поражения достигалась применением автоматической системы форсажа двигателя. Для ракеты 5Я24 в 1963-1969 годах под руководством Главного конструктора A.M. Исаева был разработан двигатель с максимальной тягой 17180 кг с уменьшением тяги до 5000 кг по траектории полета. При этом вес двигателя менее чем на 2% превышал вес двигателя С5.1.

При реализации второй очереди четвертого этапа модернизации системы (С- 25МР) ее разработчики довели нижнюю границу зоны поражения до 500 м, обеспечили пуск по высотной цели, летящей со скоростью до 4300км/час, обстрел уходящей цели, а также защиту от противорадиолокационных ракет.

Ракета 44Н6 со специальной боевой частью разработана в 1976… 1978 гг. и серийно выпускалась с 1982 г. Обеспечивались высота зоны поражения от 3,5 до 35км и максимальная дальность до 47 км. Ракета комплектовалась двигателем 5Д25Н. При разработке ракеты реализованы дополнительные мероприятия по повышению надежности и безопасности. Специальными мерами обеспечивалось предотвращение несанкционированного пуска ракеты.

Система С-25М1 с ракетами «217МАМ» и «219», комплекс КСП-25 были официально приняты на вооружение Приказом Министра обороны СССР №0064 1979 года. Ракета «219С» со специальной боевой частью принята на вооружение в составе комплекса С-25М1 в 1981 г.

Несмотря на многократные модернизации, к началу восьмидесятых годов система С-25 уже завершала свое существование. Технические решения конца сороковых - начала пятидесятых годов полностью исчерпали возможности дальнейшего совершенствования. Даже поддержание системы в работоспособном состоянии становилось непосильной задачей - элементная база важнейших радиоэлектронных систем давно не выпускалась промышленностью, а специальный заказ резко увеличивал стоимость. С другой стороны, в 1979 г. на вооружение был принят новейший зенитный ракетный комплекс войск ПВО страны С-300П. Представлялось целесообразным использовать уникальную и весьма дорогостоящую инфраструктуру системы С-25 при формировании идущей ей на смену новой системы зенитного ракетного прикрытия Москвы. Создание системы С-50 на базе технических средств С-300П было задано Постановлением от 23 октября 1980 г. Новая система была принята на вооружение в 1994 г. Система С-25М1 (С-25МА) и ее ракетные комплексы были сняты с боевого дежурства в 1984 году

Более подробные сведения о создании и эксплуатации системы С-25, включая материалы по экспериментальной ракете ШБ-32, опубликованы в №№1-4 и 6 журнала «ТЕХНИКА и ВООРУЖЕНИЕ» за 2002 г.
