СИСТЕМА С-300П

В середине шестидесятых годов в ходе войны во Вьетнаме впервые в истории ЗРК стали фактором, в значительной мере определявшим исход боевых действий. Массовое применение ЗРК С-75 нанесло ощутимые потери американской авиации и, что не менее важно, принудило ее к действиям на малых высотах, в зоне эффективного огня ствольной артиллерии. Уровень потерь американских самолетов приближался к нескольким процентам, что близко к предельно допустимой величине. Но этот фактор мог иметь решающее значение в ходе затяжной локальной войны. В полномасштабных боевых действиях в Европе и над территорией СССР, в особенности, в условиях применения ядерного оружия требовалось прикрыть важнейшие объекты даже от ударов единичных самолетов противника, что ЗРК С-75 сделать уже не мог, несмотря на многократные модернизации.

Во-первых, при массированном применении авиации вероятного противника проявлялась малая огневая производительность ЗРК С-75, ограниченная одноканальным построением его средств.

Во-вторых, ожидаемая высокая напряженность боевых действий требовала быстрого восполнения расходуемых ЗУР на пусковых установках и, следовательно, скорейшего приведения ракет в боеготовное состояние, а применение жидкого топлива требовало длительных и сложных операций по заправке и переводу ракет в полную готовность

В-третьих, для прикрытия единичным ЗРК группы объектов и обеспечения возможности многократного огневого воздействия по приближающимся целям требовалось увеличение максимальной дальности пусков, а возможности дальнейшего наращивания этого показателя для С-75 были практически исчерпаны - при радиокомандном наведении точность выведения на цель падала прямо пропорционально удалению до нее. Определилась также необходимость повышения скорости ЗУР и расширения зоны досягаемости по высоте.

В-четвертых, важнейшей задачей стало уменьшение нижней границы зоны поражения, сокращение мертвой зоны вблизи позиции комплекса. Применение в ЗРК С-75 двухступенчатой ракеты с началом наведения только по окончании работы стартового двигателя определяло большие размеры мертвой зоны.

В-пятых, эффективность применения ЗРК решающим образом зависела от возможности его использования в условиях мощного радиоэлектронного противодействия. В реализованной в С-75 схеме построения комплекса радиолокационные средства теряли возможность слежения за целью, как правило, в дальней зоне. Мощность отраженного от цели излучения РЛС падала пропорционально четвертой степени расстояния до цели, а сигнала помехи - только пропорционально квадрату этой величины. Этого недостатка были лишены системы самонаведения или командного наведения с визированием цели через ракету, сближающуюся с самолетом противника.

В-шестых, для обеспечения высокой боевой устойчивости и гибкости боевого применения была необходима высокая мобильность комплекса, а наземные средства ЗРК С-75 требовали длительного развертывания с монтажом антенных постов и пристыковкой кабелей.

Так как возможности совершенствования ЗРК С-75 с одноканальным по цели радиокомандным наведением и применением двухступенчатой жидкостной ЗУР были исчерпаны, определилась необходимость создания принципиально новой системы средней дальности. Для этого к середине шестидесятых годов сформировались достаточные технические предпосылки. Ламповую технику сменили полупроводники, аналоговые вычислители - цифровые ЭВМ. Внедрение фазированных антенных решеток обеспечивало необходимое для многоканальных комплексов быстрое сканирование луча РЛС с «перебросом» в сектор обзора. Твердотопливные двигатели по массо-энергети- ческому совершенству приблизились к уровню двигательных установок на дол- гохранимом жидком топливе.

Необходимость разработки новой системы средней дальности была очевидна для руководства не только Войск ПВО страны, но для командования Сухопутных войск и ВМФ. К середине шестидесятых годов Сухопутные войска завершали отработку ЗРК «Круг», по боевым возможностям близкого к С-75, но отличавшегося более высокой мобильностью. Находившийся на ранней стадии отработки морской комплекс М-11 обладал еще более скромными характеристиками - его максимальная дальность не намного превышала 30 км.

Вызревала идея создания единой зенитной ракетной системы межвидового применения. Предложения по такой системе С-500У представили КВ-1 и Войска ПВО страны. Однако при общности требований к новой ЗРС каждый из видов Вооруженных сил уделял различное значение отдельным направлениям совершенствования этого оружия.

Для ПВО Сухопутных войск решающими являлись показатели мобильности, при этом для обеспечения высокой проходимости предпочтение отдавалось гусеничным шасси. В те годы Сухопутные войска рассматривали как весьма актуальную и уже технически разрешимую задачу борьбы с баллистическими оперативно-тактическим ракетами противника, которые по своим летно-тактическим характеристикам были ближе к традиционным аэродинамическим целям. Задача их перехвата решалась более простыми средствами, чем создание обороны от стратегических ракет, представлявших основную угрозу для объектов на территории СССР. Кроме того, перехват ракет противника можно было осуществлять на меньших высотах, так как укрытая в бронеобъектах и фортификационных сооружениях живая сила Сухопутных войск была не столь уязвима к поражающим факторам ядерного взрыва, как гражданское население. Тем не менее даже создание системы борьбы с оперативно-тактическими ракетами, в наше время именуемой за рубежом как "ПРО театра военных действий", требовало применения высокопотенциальных РЛС и противоракет с высокими разгонными и скоростными показателями.

Флот также предъявлял специфические требования к перспективной зенитной системе. Помимо особенностей эксплуатации в коррозионноопасной среде, при длительном воздействии вибраций и качки, электромагнитных наводок от других корабельных систем, радиоэлектронные средства должны были обеспечить наведение ракеты вблизи морской поверхности со сложными и нестабильными показателями отражения излучения. Моряки всегда трепетно относились к соблюдению массо-габаритных ограничений - размещение значительного боекомплекта на корабле исключало применение громоздких изделий.

Попытка совместить требования всех заказчиков в единой зенитной ракетной системе привела бы к ухудшению ее технико-экономические показателей и ставила под сомнение возможность осуществления разработки в сжатые сроки. В результате разработчики и Заказчики перешли к концепции создания трех унифицированных систем с существенно различными радиоэлектронными средствами, единой противосамолетной ракетой и, в дополнение к ней, специальной противоракетой для системы Сухопутных войск.

Видимо, совершенно случайно, но эта концепция позволяла обеспечить независимое участие в создании новых систем всех головных организаций - разработчиков, традиционно связанных с каждым из видов Вооруженных сил. Зенитные ракетные системы для Войск ПВО страны разрабатывались возглавляемым Генеральным конструктором Б.В. Бунки- ным МКБ «Стрела» (в дальнейшем - ЦКБ "Алмаз») Минрадиопрома, для Сухопутных войск - НИИЭИ Минрадиопрома (ныне - концерн «Антей») во главе с главным конструктором В.П. Ефремовым, а для флота - ВНИИ РЭ Минсудпрома (ныне - ГНПО «Альтаир»), руководимым В.А.Букатовым. Кроме того, привлекались к работе оба основных разработчика ЗУР - П.Д. Грушин, возглавлявший МКБ «Факел», и Л.В. Люльев, руководивший свердловским КБ «Новатор».

Основные положения принятой концепции легли в основу Постановления ЦК и Совмина от 27 мая 1969 года «О создании унифицированной системы С-300», которым предусматривалась разработка фактически трех систем:

- С-300П для Войск ПВО страны;

- С-300В для Сухопутных войск;

- С-300Ф для ВМФ.

Разработка ракеты В-500 для поражения аэродинамических целей и баллистических ракет с дальностью до 140км была поручена П.Д. Грушину, противоракеты КС-96 - Люльеву. Предусматривалось создание ЗУР В-500 в трех вариантах - самонаводящейся В-500Р, упрощенной В-500К с радиокомандным наведением и В-500В, адаптированной к радиоэлектронным средствам комплекса С-300В. Предусматривалось, что ракета В-500К будет многократно дешевле В-500Р, а ее простота позволит ускорить отработку системы.

Забегая вперед, отметим, что в дальнейшем унифицированными остались только наименования зенитных ракетных систем. Уже в начале семидесятых годов Сухопутные войска отказались от применения В-500В, поручив Л.В. Люльеву разработку 9М83 - уменьшенного варианта противоракеты 9М82. Творческая самостоятельность головных разработчиков привела к тому, что унифицированными оказались только создававшиеся в Новосибирском НИИ измерительных приборов под руководством главного конструктора Юрия Александровича Кузнецова радиолокаторы обнаружения (РЛО) комплексов С-300П и С-300В, а также ракеты комплексов Войск ПВО и флота, спроектированные под руководством Грушина.

Пусковые установки создавались в ленинградском КБСМ под руководством главного конструктора Николая Алексеевича Трофимова.

Основой радиоэлектронных средств системы С-300П стал разработанный в МКБ «Стрела» под руководством В.Д.Синельникова радиолокатор подсвета и наведения (РПН) с фазированной антенной решеткой, решающий задачи автономного обнаружения и сопровождения цели, приема информации с борта ЗУР, выдачи команд управления на ракету. К началу создания системы С- 300 в СССР велись разработки отдельных необходимых микросхем, намечался переход на новую элементную базу. Для одной фазированной антенной решетки радиолокатора подсвета и наведения требовалось более 10 000 ферритовых элементов.

Взамен первоначально рассматривавшегося применения на ракете аналогичной комплексу С-200 сложной полуактивной радиолокационной ГСН, в системе С-300П в дальнейшем была принята схема так называемого «наведения через ракету». Информация от размещенного на борту ЗУР относительно простого радиолокационного визира передавалась на наземные средства. Используя ее и получаемые от РПН данные о ЗУР и цели, вырабатывались команды наведения. В результате упрощалась и удешевлялась бортовая аппаратура ракеты, а совместное использование информации о цели от визира ЗУР и наземных средств для наведения ракеты повышало помехозащищенность комплекса.

Ракета В-500 была выполнена по одноступенчатой схеме, что исключало необходимость отчуждения значительных территорий под зоны падения ускорителей. Первоначально для ЗУР была принята нормальная аэродинамическая схема с крыльями очень малого удлинения, зачастую именуемыми пилонами. Внешне ракета напоминала американскую ЗУР «Тартар» или отечественные ракеты, разрабатывавшиеся в те же годы для комплекса «Бук». При дальнейшем проектировании выяснилось, что при характерных параметрах полета ракеты комплекса С-300 вклад крыльев в улучшение маневренности и повышение аэродинамического качества невелик. В результате, для В-500 была выбрана бескрылая схема "несущий корпус" с четырьмя цельноповоротными аэродинамическими рулями, точнее, рулями-элеронами в хвостовой части. Принятая компоновочная схема обладала малым сопротивлением и при небольшой продолжительности работы твердотопливного одноре- жимного двигателя обеспечивала полет на заданную дальность с допустимой потерей скорости на пассивном участке траектории. Использование твердого топлива в ракете обеспечивало постоянную готовность к применению, исключало необходимые в ЗРК С-75 рискованные операции по заправке токсичными и агрессивными компонентами жидкого топлива. Ракета В-500 всех модификаций имела корпус из высокопрочного алюминиевого сплава.

Для ракеты был принят вертикальный старт, что позволило не только обеспечить пуск в любом направлении без какого-либо наведения пусковой установки, но и упростило саму конструкцию ПУ и снизило ее массу. Стрела, на которой крепились контейнеры с ЗУР, только медленно поднималась в вертикальной плоскости, а азимутальное перемещение не требовалось. Снижались нагрузки и газодинамическое воздействие на ПУ при старте ЗУР, двигатель которой включался на высоте более двадцати метров. Сила отдачи действовала по вертикали, передаваясь на поверхность стартовой площадки - опрокидывание ПУ не грозило.

Новые технические решения потребовали и решения вновь возникших проблем. В частности, для уменьшения поперечных габаритов ракеты при нахождении в транспортно-пусковом контейнере и, следовательно, диаметра и массы контейнера, пришлось применить раскрываемые при старте аэродинамические рули. Для быстрого разворота ЗУР в направлении цели после вертикального старта в дополнение к аэродинамическим устанавливались и крупногабаритные газовые рули - их консоли доходили почти до продольной оси ракеты.

Немало проблем было связано с обеспечением старта ракеты из контейнера. На ранних стадиях предлагались контейнеры с глухим дном, из которых ЗУР стартовали на собственном двигателе. Но при этом возможный взрыв запускаемого двигателя грозил трагическими последствиями, особенно тяжелыми в корабельных условиях. В августе 1972 г., после нескольких десятков испытаний, по инициативе «Факела» от этой схемы отказались.

Прорабатывался также и вариант минометного старта с выбросом ЗУР давлением продуктов сгорания порохового аккумулятора давления (ПАД) и запуском двигателя на высоте 5… 10 м над верхним срезом контейнера. В этом варианте использовался обтюратор (поршень), перемещавшийся с установленной на нем ЗУР. Для корабельного ЗРК был разработан специальный контейнер, в верхней части которого обтюратор затормаживался, чтобы не нанести повреждений палубным надстройкам. Этот контейнер получился сложным и дорогим.

В конечном счете, для комплексов С- 300П И С-300Ф к 1979 г. был отработан способ выброса ракеты из ТПК с использованием катапультного устройства, задействовавшегося при подаче продуктов сгорания ПАД и представлявшего собой 2 газовых цилиндра со штоками-тягами, соединенными под ракетой поддоном. Унификация ЗРК С-300П и С-300Ф не только по ЗУР и части радиоэлектронного оборудования, но и по контейнерам, а следовательно и по средствам доставки, хранения и обслуживания ЗУР, сулила значительную экономию средств.

Первоначально С-300П задавалась как самоходная система со временем развертывания не более 5 минут. В качестве базового шасси для размещения всех боевых элементов системы был принят четырехосный MA3-543, уже применявшийся к тому времени как шасси пусковых установок оперативно-тактических ракет Р-17 (Scud] и «Темп-С». Для размещения части средств ЗРК выбрали полуприцепы. Однако создание унифицированного шасси с размещением систем энергообеспечения, связи, приборов ночного видения, а также контейнеров с аппаратурой требовало существенной доработки MA3-543. С учетом меньшей длины зенитной ракеты по сравнению с баллистическими, на модифицированном шасси MA3-543M главный конструктор Минского завода колесных тягачей Б.Л. Шапошник отказался от правой кабины и разместил ряд автомобильных агрегатов выше двигателя, справа от оставшейся кабины.

На первых порах разработка радиоэлектронной части системы опережала замедлившиеся работы по автомобильному шасси. Руководство МКБ «Стрела» предложило Заказчику первоначально создать систему в транспортируемом варианте, в котором все боевые элементы ЗРК и средства управления системы выпускались в контейнерном исполнении и перевозились с помощью полуприцепов и транспортных автопоездов. На полевой позиции при боевой работе контейнеры с оборудованием располагались на грунте или в укрытиях на специальных основаниях, а на заранее подготовленных позиции - в железобетонных укрытиях.

С учетом того, что значительная часть ЗРК выделялась для стационарных объектов, Заказчик согласился с опережающим созданием системы в контейнерном исполнении под наименованием С-300ПТ (транспортируемая), а вариант на шасси MA3-543M получил обозначение С-300ПС (самоходная). Время развертывания комплексов увеличилось в сравнении с первоначально заданным, но не должно было превышать одного часа. В дальнейшем разработка комплекса С- 300ПТ велась опережающими темпами, он первым прошел испытания, был принят на вооружение и освоен в серийном производстве.

Первый вариант перевозимой ПУ под обозначением 5П85П представлял собой стартовый стол, обеспечивавший развертывание на неподготовленной позиции. На ПУ предполагалось разместить связку - кассету с пятью ЗУР в контейнерах диаметром по 1,1 метра. Связка контейнеров доставлялась на позицию и устанавливалась в вертикальное положение транспортно-установочной машиной на шасси MA3-543. Проработка связки контейнеров выявила неудобство ее эксплуатации. При выходе из строя одного контейнера или при отстреле части ЗУР в связке, их замена требовала проведения дополнительных операций со всей связкой. При согласовании технического задания число контейнеров в связке сократили до 4. Была выпущена рабочая документация по 5П85П, но «в металле» данный вариант не изготовлялся., так как он не обеспечивал заданный темп старта ракет. Старт первой же ЗУР ракеты приводил к раскачке связки. Кроме того, эта ПУ имела значительные демаскирующие признаки.

Поэтому в дальнейшем разработали буксируемую ПУ 5П851 с размещенными на полуприцепе качающейся части со связкой из четырех контейнеров и гидравлического привода для перемещения контейнеров и выдвижения опорных домкратов. На боевой позиции после отцеп- ления полуприцепа, установки разводимых гидравлических опор и горизонти- рования ПУ соединялись кабелями с расположенным в нескольких десятках метров контейнером подготовки ракет и управления стартом и с системой электропитания.

Опытные образцы всех средств системы в конце 1973 г. вывезли на 10 Государственный научно-испытательском полигон Войск ПВО в районе города Сары-Шаган у озера Балхаш, где проводились испытания и доведение опытного варианта.

Для заводских и совместных испытаний системы опытным производством МКБ «Факел» было изготовлено около пятидесяти ЗУР, которые успешно прошли испытания. Для проведения совместных и Государственных испытаний использовались ЗУР серийных заводов. В ходе испытаний имели место аварии, в ряде случаев обусловленные несоблюдением технологической дисциплины на серийных заводах. При пусках по низколетящим целям несколько ракет потерпели аварию из-за разрушения аэродинамических рулей. Как оказалось, не был выдержан режим сушки консоли руля после чистки бензином перед нанесением теплозащитного покрытия. От аэродинамического нагрева невыветрившиеся остатки бензина испарялись, отслаивая теплозащитное покрытие рулей.

Серийный выпуск системы С-300ПТ начался в 1975 г. Производство основных радиоэлектронных средств системы было освоено на Московском радиотехническом заводе и ряде других заводов страны. Серийное производство ракет 5В55 и транспортно-пусковых контейнеров для них было развернуто на головном Московском машиностроительном заводе «Авангард» и Ленинградском Северном заводе. Позже к выпуску подключился Жулянский механический завод - филиал Киевского машиностроительного завода имени Артема, на протяжении многих десятилетий осуществлявшего выпуск управляемых ракет «воздух-воздух».

В 1978 году испытания перевозимого в контейнерах комплекса С-300ПТ были успешно завершены, и в следующем году система была принята на вооружение.

Основное назначение зенитной ракетной системы средней дальности С-300П - оборона административных и промышленных объектов, стационарных пунктов управления, штабов и военно- морских баз от воздушного нападения. Впервые в Советском Союзе была создана система с полной автоматизацией боевой работы, решающая задачи обнаружения, сопровождения, целерасп- ределения, приема и обработки целеуказания, захвата цели, сопровождения, пуска и наведения ЗУР, оценки результатов стрельбы. С-300П построена по схеме организации группы дивизионов вокруг командного пункта системы.

Система С-300П способна в автоматическом режиме осуществлять отбор целей в зависимости от потенциальной угрозы. Стрельбовая ЭВМ системы определяет приоритет целей для одновременного и последовательного обстрела: баллистические цели, постановщики помех, маловысотные, атакующие (движущиеся с нулевым параметром) и другие цели. При "разделении" цели, означающем сброс бомб или пуск ракеты, автоматически берется на сопровождение и обстреливается цель, движущаяся на расположение дивизиона. Автоматически осуществляется просмотр приземной кромки, в которой могут появиться низковысотные цели. ЭВМ, оценив обстановку, производит подавление пассивных и активных помех. Функции боевого расчета сводятся к контролю над работой этих средств и, при необходимости, вмешательству в ход боевой работы.

Комплекс С-300П принят на вооружение в следующем составе:

- командный пункт комплекса (контейнеры Ф и Ф2);

- стартовая батарея (до 12 ПУ, 4 контейнера подготовки старта ФЗ);

- ракета 5В55К (В-500К);

- система электропитания.

Зенитная управляемая ракета

5В55К (В-500К) - первая серийная ЗУР для С-300П с командной системой наведения.

Разрешение на пуск ракеты выдавалось после 15 секундного цикла подготовки, в ходе которого проверялись бортовые системы ракеты, вводилось полетное задание. Далее срабатывал пороховой аккумулятор давления (ПАД), при этом ударной волной выбивалась заранее ослабленная радиальными канавками крышка контейнера, сделанная из композиционных материалов. При срабатывании еще одного ПАД газ поступал в 2 расположенных вдоль контейнера цилиндра катапульты, приводя в движение размещенные в них штоки. Для исключения перекоса ЗУР штоки соединялись размещенной под хвостовым отсеком балкой. Ракета принудительно катапультировалась на высоту около 20 метров. Одновременно с выходом ракеты из контейнера раскрывались аэродинамические поверхности. Запуск двигателя ракеты 5В55 производился с использованием блока задержки через одну-полто- ры секунды после выхода ЗУР из контейнера и при достижении практически нулевой скорости. Для скорейшего вывода на заданную траекторию в точку встречи с целью ракета 5В55 была оснащена газовыми рулями, которые по программе, заложенной в автопилот перед стартом, энергично разворачивали ракету вокруг продольной оси для совмещения основной плоскости ЗУР и плоскости наведения и склоняли ее по углу тангажа в плоскости наведения. Полет по заложенным в автопилот параметрам начального участка траектории ракеты происходил до захвата ее системами слежения радиолокатора подсвета и наведения, после чего начиналось наведение ЗУР на цель по командам, передаваемым на борт ракеты через РПН. Точка встречи ракеты с целью постоянно определялась цифровым вычислительным комплексом (ЦВК) кабины боевого управления Ф2 исходя из текущих параметров полета цели и ракеты, при этом применялся метод наведения, отличный от "трехточки" и "половинного спрямления", реализованных в комплексах ранних поколений С-75 и С-125.

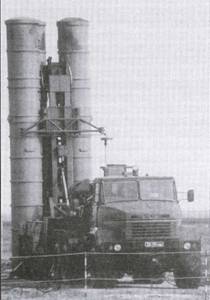

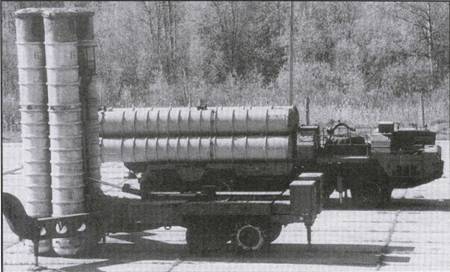

Пусковая установка комплекса С-300П - 5П851 на полуприцепе. За ней дополнительный пусковой комплекс С-300ПТ 5С85Д

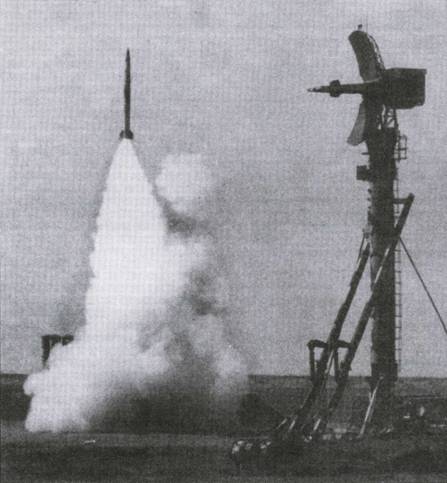

Ракета 5В55 ЗРК С-300П/ПТ

Подрыв боевой части при встрече ЗУР с целью осуществлялся по команде от бортового полуактивного радиовзрывателя. В зависимости от класса и параметров движения цели его режим работы задавался командами, поступавшими на борт ЗУР через РПН.

Стартовая батарея комплекса и аппаратура наведения обеспечивали темп стрельбы в 3…5 секунд. Одновременно ЗРК мог обстрелять 12 ракетами до 6 целей.

Ракетные контейнеры на позиции располагались на специальных основаниях или стойках непосредственно на грунте, или в укрытиях. Для транспортировки контейнеров Ф2 и ФЗ при смене дивизионом позиции использовались транспортные автопоезда 5П58.

Взаимодействие элементов ЗРК осуществлялось по радиолинии.

В 1981 году была принята на вооружение система С-300ПТ с новой ракетой В-500Р с увеличенной дальней границей зоны поражения, а также с усовершенствованной аппаратурой командного пункта. Тем самым были полностью реализованы принятые технические решения и достигнуты заданные ТТТ характеристики системы. Первый полк, вооруженный системой С-300ПТ с ракетами В-500К и В-500Р, был поставлен на боевое дежурство 23 февраля 1981 года под Северодвинском.

В-500Р (5В55Р) - согласно информации, опубликованной в томе V справочника «Оружие России» (Военный парад, М., 1997г), стр. 135 ракета 5В55Р обеспечивает поражение целей со скоростями до 4300 км/час на удалении от 5 до 75 км в диапазоне высот от 0,025 до 25 км. Масса ракеты составляет 1665кг, включая боевую часть массой 130 кг, длина - 7,25 м, диаметр - 508 мм, размах крыльев - 1 1 25 мм. Бортовая аппаратура обеспечивает метод «наведения через ракету».

Испытания при низких температурах эксплуатации система С-300ПТ успешно прошла зимой 1983-1984 гг. в горно-ле- систой местности на полигоне Телемба.

Комплексы С-300ПТ в начале восьмидесятых годов были усовершенствованы с доведением возможностей до уровня ЗРК С-300ПС, получив обозначение С-300ПТ-1. Все контейнеры этого варианта комплекса при боевой работе находились на автомобильном шасси (полуприцепах). Применялись ПУ 5П851А - доработанные 5П851, для. перезаряжания которых использовались заряжающие машины 5Т99 на шасси КрАЗ-255 или самоходные крановые средства. Непродолжительное время выпускался доработанный вариант ЗРК - С-300ПТ- 1А, а ранее выпущенные комплексы С- 300ПТ проходили доработку в войсках или при проведении плановых ремонтов на предприятиях Министерства обороны. В настоящее время комплексы С- 300ПТ всех модификаций сняты с вооружения.

Самоходный вариант зенитно-ракетного комплекса системы С-300П создавался ЦКБ «Алмаз» с учетом выявленных недоработок комплекса С-300ПТ. Под руководством главного конструктора системы В.Д. Синельникова (с 1986 года - А.А. Леманского) были разработаны радиолокатор подсвета целей и наведения ракет и командный пункт. В КБСМ была создана самоходная пусковая установка 5П85С.

Для упрощения и снижения стоимости ЗРК его ПУ разработали в двух исполнениях - «основная» 5П85С, оснащенная контейнером подготовки и управления стартом ракет ФЗС и «дополнительная» 5П85Д без этого контейнера. Пусковые установки 5П85С и 5П85Д, смонтированные на шасси MA3-543M, несут по 4 контейнера с ЗУР и оснащены системами автономного электропитания.

Самоходный вариант ЗРК испытывался на полигоне в Сары-Шагане с 1978 по 1981г. и начал поступать на вооружение Войск ПВО страны с 1982 г. В связи с необходимостью доработки транспортных средств и подготовки базы для обслуживания новой автомобильной техники в войсках система была принята на вооружение только в 1983 г.

В состав мобильной многоканальной зенитной ракетной системы С-300ПС входят средства управления, зенитные ракетные комплексы (до шести), технические средства. При поставках в войска система С-300ПС стала включаться и в бригады смешанного состава, для управления которыми разработана и поставлялась в войска АСУ «Сенеж-М».

В отличие от систем С-300ПТ, размещаемых в основном на подготовленных позициях, С-300ПС предназначались для применения с использованием маневра на местности. Все боевые элементы системы проектировались с размещением на базе автомобильного шасси высокой проходимости с обеспечением перевода в боевое положение с марша в течение 5 минут без предварительной подготовки позиции.

Самоходная пусковая установка 5П85С («основная»), смонтированная на шасси MA3-543M, несет четыре контейнера с ЗУР, контейнер подготовки и управления стартом ракет ФЗС и систему автономного электропитания 5С18А.

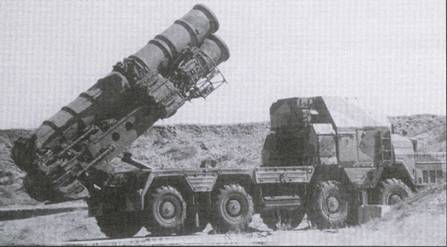

Пусковая установка 5П85С

Пусковая установка ЗРК 5П85Т

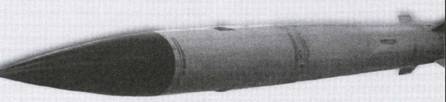

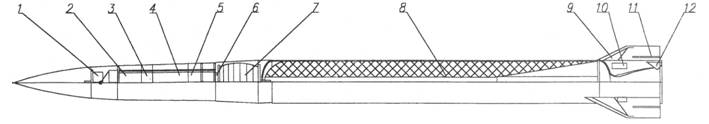

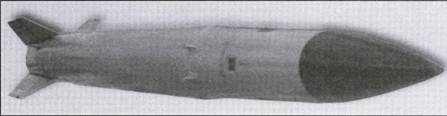

Ракета 48Н6Е и ее схема

1. Радиопеленгатор (визир)

2. Автопилот

3. Радиовзрыватель

4. Аппаратура радиоуправления

5. Источник электроэнергии

6. Предохранительно-исполнительный механизм

7. Боевая часть

8. Двигатель

9. Аэродинамический руль - элерон

10. Рулевой привод

11. Устройство раскрытия руля-элерона

12. Газовый руль-элерон

Самоходная ПУ 5П85Д («дополнительная») отличается от 5П85С тем, что не комплектуется контейнером ФЗС и оснащается системой автономного электропитания 5С19А.

В ЗРК применяются ракеты 5В55Р, 5В55К, 5В55КД.

Время развертывания ЗРК и перевода из походного положения в боевое - 5 мин, то есть более чем на порядок уменьшено по сравнению с ЗРК С-75 и С-125. Все операции проводятся расчетами из кабины боевого управления и кабин машин ПУ, для связи единиц техники используются радиолинии. Кабельное подключение предусмотрено только между ПУ 5П85Д и контейнерами ФЗС, размещенными на ПУ 5П85С комплексов 5П85СД. При возможности подключаются системы внешнего электропитания.

Аппаратура РПН и стартового комплекса обеспечивает темп стрельбы 3…5 секунд. Одновременно может быть обстреляно до 6 целей 12 ракетами при наведении на одну цель до двух ракет. Предусмотрен режим стрельбы по наземным целям. Связь огневого дивизиона с КП системы (КПС) осуществляется через АМУ (антенно-мачтовое устройство) на шасси Ф20, а при удалении более, чем на 20 км в состав дивизиона вводится АМУ ФЛ-95 (ФЛ-95М, ФЛ-95МА, "Сосна") - телескопическая ферменная мачта высотой до 35 метров на шасси ЗИЛ-131Н.

В 1983 г. было принято правительственное решение о модернизации системы С-300ПС. За десятилетие создания ЗРК С-300ПТ и С-300ПС была создана новая элементная база, обеспечивающая возможность разработки практически новой системы С-300ПМ с высокой помехозащищенностью и лучшими боевыми характеристиками.

Мобильная система С-300ПМ (экспортный вариант - С-300ПМУ1) разработана НПО "Алмаз" под общим руководством генерального конструктора Б.Бун- кина. В 1986 г. после ухода В.Д. Синельникова на пенсию, А.А. Леманский стал главным конструктором С-300П и С-300ПМ. Наряду с новым вариантом ЗРК С-300ПМ разработаны средства управления системы - 83М6 (экспортный вариант - 83М6Е). Испытания С-300ПМ завершились в 1988 г., а в следующем году ее приняли на вооружение. Средства системы С-300ПМ серийно поставляются в войска с конца восьмидесятых - начала девяностых годов.

Батарея ЗРК 90Ж6Е в составе радиолокатора подсвета и наведения 30Н6Е и группы ПУ может самостоятельно вести боевые действия. Очередность обстрела целей определяется автоматически. Разрешение на пуск дает командир ЗРК. Цели сопровождаются автоматически, но в сложной помеховой обстановке может быть использован ручной режим.

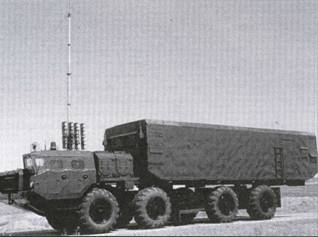

Командный пункт 30Н6Е в составе: антенного поста Ф1М (Ф1Е) и аппаратного контейнера Ф2М (Ф2Е) монтируются на шасси Ф20М (на базе МАЗ- 543М).

Для повышения возможностей маловысотного поиска в состав ЗРК включена РЛС СТ-68У, разработанная и выпускавшаяся до распада СССР Запорожским НПО «Искра».

В ЗРК могут применяться ЗУР 48Н6Е, 5В55КД, 5В55Р, а с доработкой - 5В55К.

Ракета 48Н6Е разработана МКБ «Факел», серийно производится на ПО «Ленинградский Северный завод» и заводом «Авангард» (головной завод).

РЛС обнаружения комплекса С-300ПМ

Ракета 48Н6 - согласно информации, опубликованной на стр.147, тома V справочника «Оружие России», обеспечивает поражение целей со скоростями до 10000 км/час на удалении от 5 до 150 км в диапазоне высот от 0,01 до 27 км. Низколетящие цели на высоте 50… 100 м поражаются на дальности 28..38 км, тактические баллистические ракеты (при наличии целеуказания) - на дальности до 40 км. Масса ракеты составляет 1800 кг, включая боевую часть массой 143 кг, длина - 7,5 м, диаметр- 519 мм, размах крыльев - 1134 мм.

Прогнозируемый жизненный цикл средств системы С-300ПМ (С-300ПМУ1) составляет не менее 25-30 лет и может продлеваться при частичной замены ряда элементов.

На завершающей стадии разработки С-300ПТ было принято решение о первоочередном размещении этой высокоэффективной системы для прикрытия Москвы. К этому времени определилась исчерпанность модернизационного потенциала системы С-25, в особенности в части обеспечения поражения низколетящих стратегических крылатых ракет нового поколения с малой эффективной поверхностью рассеяния, в эти годы принятых на вооружение авиации и флота США. Использование при развертывании средств системы С-300П развитой инфраструктуры системы С-25 (защищенных сооружений, хранилищ ракет и транспортной техники, бетонированных площадок, дорожной сети, средств связи) позволяло сэкономить значительные средства и обеспечить благоприятные условия хранения и эксплуатации новой техники. Постановление Правительства от 23 октября 1980 г. определило порядок постепенного снятия с вооружения системы С-25 с заменой ее средствами системы С-300П. Головным исполнителем был определен Московский НИИ приборной автоматики. Первоочередные работы осуществлялись на северо-запад- ном направлении. При замене старой аппаратуры на средства С-300П не обошлось без проведения взрывных работ на построенных в пятидесятые годы укрытиях с аппаратурой ЦРН.

Позиции ЗРК системы С-25 выбирали без учета задач борьбы с низколетящими целями, из принципа равномерного размещения по двум кольцам вокруг Москвы. При установке РПН системы С-300 на месте ЦРН С-25 образовывались бы большие зоны закрытия по обнаружению низколетящих целей. Среди возможных мер просматривались вырубка лесов в направлении ответственности комплекса, насыпка грунтовых «курганов» или строительство стационарных вышек для размещения антенных постов. В итоге для размещения радиолокаторов подсвета и наведения и низковысотных обнаружителей была разработана универсальная передвижная вышка 40В6М высотой около 25 метров, а затем и вышка 40В6МД высотой около 39 метров.

В результате модернизации боевые возможности ПВО Москвы существенно возросли, с учетом автоматизации при ведении боевой работы удалось многократно сократить численность личного состава. На место зенитного ракетного полка С-25 ставился дивизион системы С-300П или С-300ПМ. Боевое управление на уровне корпуса осуществляется с использованием системы «Байкал»

В интервью газете «Аргументы и факты» в 1994 г. бывший тогда командующим войсками Московского округа ПВО генерал-полковник А.Корнуков рассказал, что к концу восьмидесятых годов было принято решение о создании новой комплексной системы ПВО Москвы на основе зенитно-ракетных систем С-300П различных модификаций, которая могла бы одновременно вести огонь по 500 целям. Отмечалось, что нечто подобное предусматривалось и вокруг Санкт-Петербурга. Новая система ПВО Москвы была принята на вооружение в 1994 г. Ее создатели были отмечены Государственной премией России. Однако, как указывалось в «Независимом военном обозрении» №34 (№256) от 14-20 сентября 2001 г., «От былого могущества системы зенитной ракетной обороны Москвы С-50, в боевом составе которой насчитывалось в 1991г. 28 полков С-300П, находившихся в высокой степени боевой готовности, сегодня фактически не осталось и следа». Проект системы С-51, предназначенной для непосредственного прикрытия Ленинграда - Петербурга, в связи с распадом СССР так и не был реализован».

Универсальная мобильная многоканальная зенитная ракетная система С- 300ПМУ2 - дальнейшее развитие С-300ПМУ1 и средств управления 83М6Е. Согласно информации, опубликованной в томе V справочника «Оружие России», стр. 154, система С- 300ПМУ2 именуется «Фаворит».

Система С-300ПМУ2 впервые широко была представлена в 1997г. на выставке МАКС-97 Полигонные испытания нового варианта системы С-300П были начаты в 1992-1993 гг. на площадке 72 полигона в Сары-Шагане, а позже были перенесены на российский полигон Капустин Яр.

10 августа 1995 г. на полигоне Капустин Яр ЗРК С-300ПМУ2 «Фаворит» впервые был испытан по тактическим баллистическим ракетам, аналогичным ракетам SCUD. Две ракеты были перехвачены 4 ЗУР с обеспечением подрыва боевого снаряжения ракет - целей.

При создании новой системы решены вопросы повышения автономности ведения боевых действий ЗРС за счет использования всевысотного обнаружителя 96Л6Е, расширены поисковые характеристики средств управления 83М6Е2 по обнаружению и сопровождению баллистических целей с сохранением сектора обнаружения аэродинамических целей. Повышена эффективность при работе по аэродинамическим целям (в т.ч. низколетящим) в сложной тактической и помеховой обстановке. Улучшена помехозащищенность всех радиолокационных средств системы. Обеспечено использование наряду с 48Н6Е2 ракет системы С-300ПМУ1.

Одновременный просмотр воздушного пространства несколькими радиолокаторами полностью исключает пропуск в охраняемую зону воздушных объектов.

Ракета 48Н6Е2 - усовершенствованный вариант 48Н6Е. Работы по созданию ракеты 48Н6Е2 с увеличенной до 200 километров дальностью и повышенной эффективностью поражения целей были развернуты в МКБ «Факел» в начале 1990-х годов. При проектировании была сохранена преемственность в конструкции ракеты 48Н6Е и технологии производства. По информации, приводимой в рекламном'видеофильме о системе «Фаворит», для ракеты 48Н6Е2 разработаны новые автопилот, боевая часть, радиовзрыватель. ЗУР 48Н6Е2 обеспечивают поражение целей на дальности до 200 км, в том числе при стрельбе вдогон.

Комплекс С-300ПМУ2, как и С- 300ПМУ1, может поставляться в двух вариантах: с использованием мобильной пусковой установки на шасси MA3-543M или буксируемой пусковой установки 5П85ТЕ2 на базе полуприцепа, буксируемого седельным тягачом КрАЗ.

При необходимости средства управления 83М6Е и ЗРС С-300ПМУ1 могут быть модернизированы до уровня 83М6Е2 и ЗРК С-300ПМУ2 путем доработок программно-алгоритмического обеспечения ПБУ и РПН в условиях эксплуатации в войсках.

Пункт боевого управления 54Кб ЗРК С-300ПМУ1

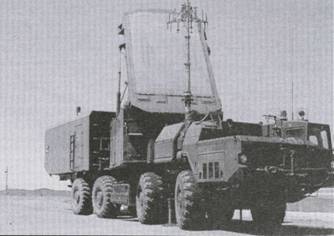

Командный пункт

На международном авиакосмическом салоне МАКС-97 были представлены средства управления 83М6Е2 системы С- 300ПМУ2 в составе пункта боевого управления 54К6Е2 и радиолокатора обнаружения 64Н6Е2, с помощью которых ведется управление до 6 ЗРК С-300ПМУ2 с возможностью одновременного обстрела 36 целей 72 ракетами.

По желанию заказчика поставляется всевысотный обнаружитель 96J16E, низковысотный обнаружитель 76Н6, вышки 40В6М.

По зарубежным данным, около 3000 ПУ комплексов системы С-300П было развернуто в различных районах СССР. После его распада они остались на вооружении России, Беларуси и Украины. В дальнейшем ЗРК системы С-300П поставлялись в страны дальнего зарубежья, в частности в Китай и в Грецию (на остров Кипр).

Комплексы системы С-300П неоднократно подтверждали свои высокие возможности в ходе учебных и показательных стрельб. По свидетельству академика Б.Бункина после завершения войны в Персидском заливе средствами системы С-300ПМУ был проведен ряд стрельб по баллистическим ракетам, подобным американским «Lance». Все цели были поражены. На показательных стрельбах в Абу- Даби 17 февраля 1993 г. во время проведения международной выставки вооружений система С-300ПМУ1 сбила учебную цель. В конце августа 1995 года на полигоне Капустин Яр для представителей военных делегаций 11 стран были проведены показательные боевые стрельбы зенитной ракетной системой С- 300ПМУ1, проведен показ военной техники ПВО, включая узел разведки и целеуказания системы 83М6Е и ЗРК в составе РПН 30Н6Е и трех ПУ 5П85Т с ЗУР 48Н6Е.

В ходе боевых стрельб по мишени Ла- 17М и баллистической ракете 8К14 (SCUD) стартовавшей с удаления 70 км от ЗРК, малоразмерной баллистической ракете-мишени «Кабан» (на базе метеоракеты MP-10), все цели были поражены со 100% результативностью.

Стрельбы по наземным целям подтвердили, что боеголовка каждой ракеты с 36000 «готовых» осколков способна «накрывать» площадь более 120 тысяч квадратных метров.
