Самолеты поля боя - Ил-10

(Продолжение. Начало в АиК №№3-6, 8-10/2001 г.)

Созданный в 1944 г. бронированный штурмовик Ил-10 АМ-42 в полном объеме воплотил в себе концепцию "летающей боевой машины пехоты", у которой интегральный коэффициент боевой эффективности при решении задач непосредственной авиационной поддержки войск повышен за счет "высокой подвижности" над полем боя и частичного улучшения вооружения при сохранении общего веса брони на уровне основного штурмовика ВВС КА Ил-2.

Скоростной бронированный штурмовик Ил-10 АМ-42 своим появлением во многом обязан успешному опыту боевого применения штурмовика Ил-2 против немецких бомбардировщиков и транспортных самолетов под Сталинградом. Именно после этих боев родилась идея превратить Ил-2 в бронированный самолет-истребитель.

В процессе подготовки решения по этому вопросу С.В.Ильюшин 11 апреля 1943 г. направил Наркому авиапромышленности А.И.Шахурину письмо, в котором писал: "Базируясь в основном на самолет Ил-2, представляется возможность сделать бронированный истребитель с высокими летными данными, вооруженный пушками Волкова-Ярцева. Проект такого самолета разработан и имеет следующие основные данные:

1. Максимальная скорость у земли - 480-490 км/ч.

2. Максимальная скорость на высоте - 500-510 км/ч.

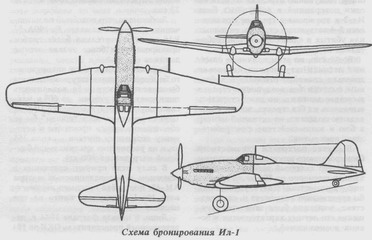

Усиливается задняя бронированная стенка. Вместо существующей 12-мм ставится экранированная стенка 17 мм. Существующая сегодня у немцев 20-мм пушка и 15-мм снаряды не будут в состоянии пробить эту стенку.

Было бы желательно дать задание заводу № 1 построить один такой самолет вместо самолета Ил-2 с улучшенной аэродинамикой с мотором АМ-42".

В результате обсуждения этого предложения "в верхах" 17 мая 1943 г. вышло Постановление ГОКО № 3386, которое предусматривало (кроме постройки серии самолетов Ил-2И АМ-38ф в количестве 50 штук) разработку и постройку на авиазаводе № 18 двух экземпляров бронированного истребителя Ил-1 с мотором АМ-42 в одноместном и двухместном вариантах с представлением машин на испытания в июле месяце, при этом постройка Ил-2 АМ-42 с авиазавода не снималась.

Отметим, что по документам строилось два варианта самолета Ил-2 с мотором АМ-42: первый "с улучшенной аэродинамикой" имел обозначение С-42, а второй - Ил-2М. Работы по С-42 завершены не были, а Ил-2М был построен в августе 1943 г. и испытывался.

В связи с сильной загрузкой ОКБ и опытного производства завода работами по совершенствованию серийных "Илов" и обеспечению их производства, приказом по НКАП № 414 от 12 июля 43-го 18-й авиазавод обязывался построить Ил-1 АМ-42 к 15 сентября 1943 г. Затем, по этим же причинам, срок сдачи машины был отодвинут на октябрь.

В очередной сводке НИИ ВВС о ходе работ по опытному самолетостроению от 25.10.43 г. указывалось, что работы по Ил-1 АМ-42 ведутся крайне медленными темпами.

26 октября 1943 г. Постановлением ГОКО № 4427 С.В.Ильюшин обязывался предъявить новые машины на государственные испытания не позднее 15 ноября 1943 г. При этом двухместный Ил-1 должен был иметь: максимальную скорость у земли - 445 км/ч, а на высоте 2000 м - 450 км/ч; наибольшую дальность полета при нормальном взлетном весе - 900 км; нормальную бомбовую нагрузку - 400 кг (в перегрузку - 600 кг); вооружение, состоящее из двух пушек ВЯ с боезапасом 300 снарядов, двух пулеметов ШКАС с боекомплектом в 1500 патронов и одного оборонительного 12,7-мм пулемета М.Е.Березина УБК с боезапасом 150 патронов.

Через три дня, 29 октября, после командировки в Куйбышев, С.В.Ильюшин обратился к А.И.Шахурину с письмом, в котором писал: " Ознакомившись на заводе № 18 с ходом постройки двух самолетов Ил-1 в одноместном и двухместном вариантах, я убедился, что постройка двух самолетов непосильна, поэтому прошу Вас Ил-1 в одноместном варианте с завода снять.

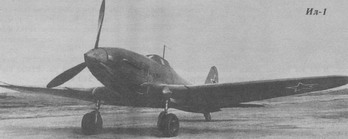

Срок окончания самолета Ил-1 в двухместном варианте заводу № 18 оставить прежний, т.е. 10 декабря 1943 г. "

Поводом для такого вывода послужили не только трудности производства, но и отрицательные результаты государственных испытаний в августе-сентябре 1943 г. штурмовика-истребителя Ил-2И АМ-38ф. В акте по государственным испытаниям Ил-2И (зав. № 7581) производства завода № 1 от 28.09.1943 г. отмечалось, что: "Самолеты Ил-2И могут быть использованы для борьбы только с некоторыми типами бомбардировочных и транспортных самолетов противника, имеющих сравнительно небольшие скорости (Не-111, Fw-200, Ju-87, Ju-52) на высотах ниже 4000 м, однако самолеты Fw-200 могут уходить от атак Ил-2И набором высоты за счет лучшей скороподъемности. Ил-2И может атаковать более скоростные бомбардировщики Ju-88 и Do-215 только случайно, так как последние, за счет большей скорости, всегда имеют возможность уйти от Ил-2И. Вести активную борьбу с истребителями противника самолет Ил-2И не может".

То есть Ил-2И как истребитель бомбардировщиков и транспортных самолетов явно не состоялся, а все главные качества чистого штурмовика - потерял.

Поскольку к этому времени немцы практически не применяли на восточном фронте современные бомбардировщики с высокими летными данными и мощным оборонительным вооружением (главным образом модификации Ju88), сделав упор на использовании истребителей-бомбардировщиков Fwl90G и истребителей-штурмовиков Fwl90F, для борьбы с которыми вполне подходили стоявшие на вооружении "лавочкины" и "Яковлевы", то интерес военных к бронированному истребителю фактически исчез. В акте утверждения отчета по государственным испытаниям Ил-2И Главнокомандующий ВВС КА А.А.Новиков наложил резолюцию: " Считать, что дальнейшая постройка Ил-2И в варианте истребителя и установка мотора АМ-42 (Постановление ГКО № 3336 от 17.05.43 г.) на истребительный вариант Ил-2 нецелесообразна".

С.В.Ильюшин понял, что работу по Ил-1 АМ-42 следует доворачивать под создание нового маневренно-скоростного двухместного бронированного штурмовика.

Кроме того, С.В.Ильюшин предложил имеющийся задел по Ил-2 АМ-42 использовать для постройки штурмовика в варианте артиллерийского разведчика и корректировщика, дополнительно оборудовав его серийной турельной фотоустановкой с двумя АФА, и в таком виде предъявить на госиспытания. Однако решения руководства не последовало, и самолет в этом виде не доводился.

Отметим, что отказ от разработки одноместного варианта штурмовика с мотором АМ-42 представляется нам не совсем оправданным. В условиях наметившегося в конце 1943 г. господства в воздухе ВВС КА и наличия достаточных ресурсов истребительной авиации для сопровождения штурмовиков, уже имелась возможность несколько пересмотреть концепцию нового самолета-штурмовика. Дело в том, что относительно большие потери стрелков становились неоправданными по отношению к эффективности их оборонительной деятельности в ходе боевых операций. Так, по опыту штурмовых авиаполков 8-й и 17-й ВА в период 1943-45 гг. средний расход боекомплекта пулемета УБТ в одном боевом самолето-вылете Ил-2 составил 14,7% или 22 патрона, что соответствует продолжительности стрельбы всего 1,32 сек. В то же время вероятность поражения стрелка огнем немецких истребителей в одной атаке, как показывают оценки, была примерно в 2-2,5 раза выше, чем вероятность сбития в этих же условиях защищаемого им штурмовика, и в 3-4,5 раза выше, чем вероятность сбития немецкого истребителя огнем воздушного стрелка. То есть на один потерянный в воздушных боях Ил-2 в это время в среднем приходилось 3-4 воздушных стрелка, раненных или убитых в единоборстве с истребителями люфтваффе…

Возможно, по этим причинам опытные летчики-штурмовики не только довольно спокойно относились к боевым вылетам без воздушного стрелка в составе экипажа, но даже старались выполнять их без стрелка, вполне справедливо полагаясь на активный маневр в бою и взаимодействие с истребителями прикрытия.

В случае постройки одноместного бронированного штурмовика с мотором АМ-42 его взлетный вес мог быть сокращен примерно на 800 кг по сравнению с двухместным Ил-10, улучшилась бы аэродинамика самолета и, как следствие, возможно было заметное улучшение его летных характеристик и боевых возможностей.

Получаемый выигрыш можно было бы использовать по-разному. Например, довести скоростную дальность полета до 1200 км, увеличить максимальную бомбовую нагрузку до 1000 кг, существенно улучшить маневренные и взлетно-посадочные характеристики, скорость полета. А как более серьезный результат - появилась бы реальная возможность создать бронированный пикирующий бомбардировщик-штурмовик, потребность в котором столь остро ощущали ВВС КА при прорыве укрепрайонов вермахта.

В варианте маневренного скоростного штурмовика, как показывают расчеты, выполненные по упрощенной методике И.В.Остославского, максимальная скорость самолета у земли могла составить около 540 км/ч, на расчетной высоте 2600 м - 596 км/ч, а на высоте 5000 м около 620 км/ч. Время выполнения виража на высоте 1000 м не превышало бы 21 сек. Время набора высоты 5000 м составило бы примерно 6 минут. Длина разбега составила бы около 350 м, дистанция взлета - около 850 м, что было лучше, чем у Ил-2 АМ-38ф.

Отсюда следует, что основные немецкие истребители этого периода способны были догнать одноместный штурмовик только при наличии существенного превышения по высоте или с использованием систем форсажа. Да и воздушный бой был бы не из легких.

Одноместный бомбардировщик-штурмовик с максимальной дальностью полета в 1200 км и с бомбовой нагрузкой 1000 кг вполне было возможно создать как развитие самолета Ил-8 (2-й вариант). При этом максимальная скорость с двумя бомбами типа ФАБ-500 под крылом могла составить у земли около 455 км/ч, а на расчетной высоте 2800 м - 510 км/ч.

Длина разбега была бы около 450 м, взлетная дистанция около 1100 м, что соответствовало взлетным характеристикам самолета Ил-2 с мотором АМ-38ф. Время набора высоты 5000 м не превышало бы 8 мин. Время выполнения виража на высоте 1000 м - 22-23 сек.

Любопытно, что подобный по назначению немецкий самолет Fwl90A-5/ R16 имел значительно более слабое бронирование и более низкие летные данные.

Вариант одноместного пикирующего бомбардировщика-штурмовика имел бы запас прочности до 8g, возможность пикировать под углами до 60° и максимальную бомбовую нагрузку 1000 кг (800 кг экономии веса "пошли" бы на обеспечение запаса прочности и установку тормозных щитков - около 365 кг, и на увеличение максимальной бомбовой нагрузки на 400 кг).

В силу ряда причин, связанных в основном с недоведенностью мотора АМ-42, постройка опытного двухместного Ил-1 затянулась почти на три месяца.

Лишь в начале февраля 1944 г. ответственный представитель ОКБ на 18-м авиазаводе В.Н.Бугайский смог доложить С.В.Ильюшину:

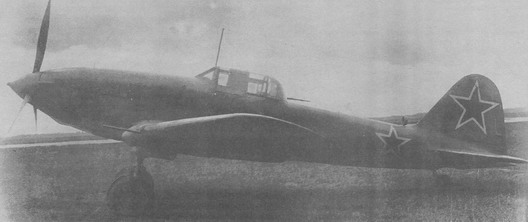

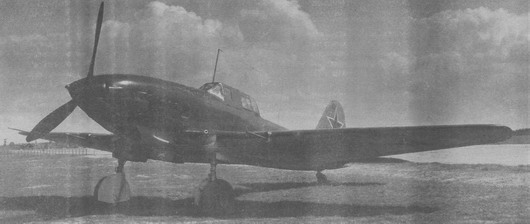

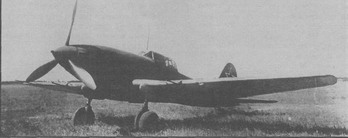

Ил-10

"Наконец, можно рапортовать, машину закончили. Отправку в Москву намечаем к 15 февраля Мотор заменить не сумели, та как его нам не дали до сих пор. Машина получилась хорошая во всех отношениях, исключительно перспективная и многообещающая, а главное, ясная во всех элементах. Хорошо бы к лету запустить в серию Прошу Вас дать указание, чтобы прибывшую в Москву машину Ил-1 наш народ проверил самым тщательным образом".

Несколькими днями позже старший военпред 18-го авиазавода докладывал своему руководству, что " заводом по чертежам Главного конструктора изготовлен Ил-1 - двухместный вариант бронированного истребителя с мотором АМ-42, и 14.02.44 г. отправлен на завод № 240 для окончательной доводки".

После установки нового мотора АМ-42 и проверки всех систем С.В.Ильюшин направил " Заместителю Народного комиссара Авиационной промышленности товарищу Яковлеву А.С." докладную записку, в которой указывал, что " двухместный бронированный штурмовик Ил-10 с мотором АМ-42 готов к первому вылету, на что и прошу Вашего разрешения".

20 апреля 1944-го необходимое разрешение было получено и заводские испытания начались. К 11 мая шеф-пилот ОКБ В.К.Коккинаки сделал на новом штурмовике свыше трех десятков полетов по программе заводских испытаний.

Состав вооружения опытного Ил-10 АМ-42 включал: две пушки ВЯ-23 (300 снарядов), два пулемета ШКАС (1500 патронов), оборонительную подвижную установку ВУ-7 с пушкой Ш-20 ОКБ-15 НКВ с боезапасом 150 снарядов, 4 РО-82, 10 авиагранат АГ-2 и нормальную бомбовую нагрузку 400 кг (в перегрузку 600 кг).

При полетном весе 6300 кг (вес бомб 400 кг, без PC) максимальная скорость нового штурмовика составила у земли 512 км/ч и на высоте 2800 м - 555 км/ч. Время подъема на высоту 1000 м - 1,6 мин, на выстоу 3000 м - 4,9 мин. Дальность полета на высоте 2800 м на скорости 385 км/ч равнялась 850 км.

"Испытания прошел и подлежит передаче на государственные испытания. Самолет обладает запасом устойчивости по всем трем осям", -отмечалось в заключении отчета по заводским испытаниям.

13 мая (то есть с опозданием на 6 месяцев) в ГК НИИ ВВС КА для производства государственных испытаний были переданы сразу три экземпляра опытного Ил-10 АМ-42. Последнее обстоятельство позволило ведущему инженеру П.Т.Аброщенко (ведущий летчик-испытатель А.К.Долгов, штурман Горбунов) завершить испытания нового штурмовика всего за две недели. 27 мая, выполнив 43 полета по программе испытаний (налет 22 часа 37 минут), бригада рапортовала об их успешном завершении.

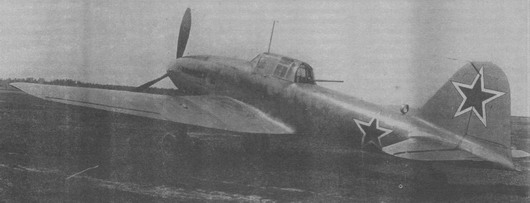

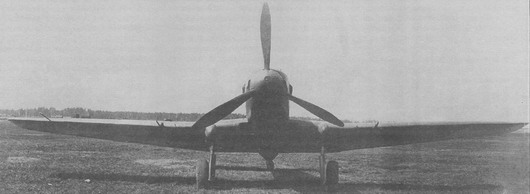

Ил-10

По мнению А.Долгова и летчиков облета ГК НИИ ВВС (А.Синельникова, М.Субботина, А.Живописцева и Г.Тинякова), новый штурмовик "по технике пилотирования прост и не требует специального переучивания для перехода на него летчиков, летающих на серийных самолетах Ил-2. Устойчивость и управляемость хорошие. Путевая устойчивость несколько велика. Нагрузки от рулей нормальные по величине и направлению. Нагрузки от рулей высоты несколько велики. На рулежке устойчивость самолета недостаточна " В выводах акта по результатам госиспытаний Ил-10 от 03.06.44 г. отмечалось, что " Ил-10, по сравнению с Ил-2, несмотря на ухудшение взлетно-посадочных свойств, имеет явное преимущество, в частности, максимальная скорость больше: у земли на 123 км/ч, на границе высотности на 147 км/ч Время набора высоты 3000 м меньше на 3 мин Дальность горизонтального полета на высоте 500 м возросла на 120 км Высокая скорость полета, хорошая устойчивость и управляемость при аналогичном с самолетом Ил-2 оружии активного нападения позволяют самолету Ил-10 более эффективно осуществлять штурмовые действия, а повышенная обороноспособность и лучшее бронирование способствуют большему эффекту при ведении воздушного боя с истребителями противника В эксплуатации самолет прост, его производство может базироваться на технологии серийного производства Ил-2. Самолет Ил-10 является классическим образцом самолета-штурмовика "

Акт по государственным испытаниям Ил-10 АМ-42 был утвержден генералом А.И.Репиным 9 июня 1944 г.

Машина была рекомендована для постановки серийного производства при условии устранения выявленных дефектов, связанных главным образом с ненадежной работой винтомоторной группы. В этой связи штурмовик был возвращен в ОКБ на завод № 240 для доводки.

В ходе доводочных работ на опытном Ил-10 подвижная установка стрелка ВУ-7 с пушкой Ш-20, ввиду задержки развертывания серийного выпуска последней, была заменена на установку ВУ-8 с пулеметом УБК, который уже давно устанавливался на боевых машинах.

Усовершенствованный штурмовик Ил-10 с АМ-42 и винтом АВ-5л-24 в июле-августе 44-го успешно прошел в ГК НИИ ВВС КА государственные испытания и решением Государственного комитета обороны № 6246сс от 23 августа 1944 г. был запущен в серийное производство сразу на двух авиазаводах № 1 и 18.

Вес пустого самолета Ил-10, представленного на государственные испытания, равнялся 4650 кг, нагрузка нормального полетного веса не превышала 1650 кг и включала: экипаж (2 чел) - 180 кг, вес бензина - 535 кг, вес масла - 65 кг, вес стрелково-пушечного вооружения (две пушки ВЯ по 150 снарядов на ствол, два пулемета ШКАС и 1500 патронов к ним, один оборонительный пулемет УБК со 150 патронами) - 420 кг, вес бомбовой нагрузки -400 кг, вес гранат АГ-2 (10 шт.) - 20 кг и вес съемного оборудования - 30 кг.

Самолет допускал перегрузочные варианты загрузки бомб 500 кг (2 ФАБ-250 на наружной подвеске) и 600 кг (мелкие бомбы в отсеках).

При всех вариантах полетного веса штурмовика центровка (шасси выпущено) самолета лежала в пределах от 21,3% САХ (пустой самолет) до 23,9 (перегрузочный вариант с 600 кг бомб). Центровка при нормальном полетном весе составляла 23,8% САХ.

На самолете устанавливался мотор АМ-42 с винтом АВ-5л-24, диаметром 3,6 м с регулятором постоянного числа оборотов Р-7А.

Летно-тактические данные штурмовика Ил-10, прошедшего госиспытания, оказались выдающимися: при полетном весе 6300 кг (400 кг бомб, без PC) на номинальном режиме работы мотора максимальная горизонтальная скорость полета на высоте 2300 м оказалась равной 550 км/ч - почти на 150 км/ч больше максимальной скорости Ил-2 АМ-38ф, а максимальная скорость у земли составила 500 км/ч. Время набора высоты 1000 м - 1,6 мин, а высоты 3000 м - 5,0 мин. Практический потолок машины составил 7270 м.

Максимальная техническая дальность полета Ил-10 на высоте полета 500 м при скорости полета по прибору 310 км/ч составила 800 км (продолжительность полета 2 часа 28 мин.). При этом скоростная дальность (0,9 V) до полного выгорания горючего на высоте полета 2400 м не превышала 600 км (1 час 14 мин).

Длина разбега с отклоненными на 17 щитками и с форсажем мотора составила 475 м, при этом длина взлетной дистанции (взлет с набором высоты 25 м) равнялась 1220 м.

При посадочном весе 5380 кг длина пробега самолета с применением тормозов и отклонением щитков на 45° равнялась 460 м, а длина посадочной дистанции при тех же условиях не превышала 1040 м (с высоты 25 м).

Посадочная скорость штурмовика была почти такой же, как и у Ил-2 -при посадочном весе 5380 кг с отклоненными на 45° щитками она равнялась 148 км/ч.

Удельные нагрузки на крыло и мощность мотора при нормальном полетном весе 6300 кг, равные 210 кг/м2 и 3,15 кг/л.с. соответственно, полностью соответствовали концепции маневренного скоростного штурмовика.

На высотах от земли до 2000 м скорость двухместного бронированного Ил-10 была всего лишь на 10-15 км/ч меньше максимальных скоростей истребителей люфтваффе BflO9G-2 и FW190A-4.

По прочности штурмовик относился к классу "Б" с коэффициентом перегрузки на случай "А" (соответствующий наибольшему коэффициенту подъемной силы), равным 8,28 при полетном весе 6000 кг.

Аэродинамическое совершенство Ил-10 достигалось улучшением обводов бронекорпуса, изменением системы уборки шасси, применением более скоростных профилей крыла, герметизацией отсеков самолета. В результате лобовое сопротивление Ил-10 по сравнению с Ил-2 уменьшилось почти в два раза.

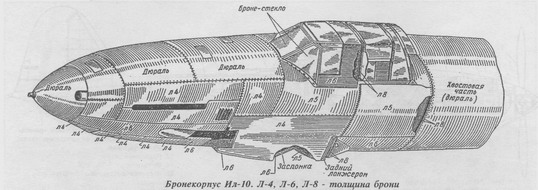

Как и на втором опытном штурмовике Ил-8 АМ-42, в бронекорпусе серийного Ил-10 наряду с мотором и кабиной пилота размещалась кабина стрелка, которая располагалась сразу же за бронеспинкой летчика.

Распределение толщины брони было сделано с учетом опыта боевого применения штурмовика Ил-2. От огня со стороны задней полусферы воздушного стрелка защищала более эффективная бронеперегородка, образованная двумя рядом стоящими бронеплитами толщиной по 8 мм каждая с промежутком между ними. Бронеперегородка одновременно являлась и силовым шпангоутом стыка бронекорпуса с хвостовой частью фюзеляжа. Задняя бро-нестенка и подголовник пилота были также сделаны из двух броневых листов толщиной по 8 мм. Такая схема бронирования более эффективно защищала стрелка и пилота от поражения 20-мм снарядами немецких авиапушек.

В передних стеклах фонаря пилота ставилась прозрачная броня толщиной 64 мм с металлической окантовкой. Прозрачная броня выполнялась двухслойной: сырое силикатное стекло наклеивалось на органическую (плексигласовую) подушку. Откидывающиеся боковые крышки фонаря кабины пилота выполнялись из металлической брони (толщиной 6 мм) и плексигласа. Сверху голова пилота прикрывалась установленной на фонаре 6-мм броней.

Раздельное открытие крышек фонаря позволяло летчику вылезти из кабины при полном капоте самолета. Сбоку фонаря имелись сдвижные форточки.

Передняя и средняя части фюзеляжа, образующие броневой корпус, выполнялись из листов гомогенной броневой стали типа АБ-2 толщиной от 4 (боковые листы и крышки капота) до 6 мм (диск винта, броня бензобака). Толщина нижних боковых стенок капота мотора была увеличена до 6 и 8 мм, а толщина боковых стенок кабины пилота и стрелка уменьшена до 4 и 5 мм (нижняя боковая броня кабины пилота при этом имела толщину 4 мм).

Нижняя боковая часть и пол кабины стрелка бронировались бронелистом толщиной 6 мм. Верхняя же часть бронекорпуса, имевшая поверхность двойной кривизны (за счет этого обеспечивался небольшой угол встречи снаряда с обшивкой), выполнялась из дюра-люминовых листов толщиной от 1,5 до 6,0 мм.

Дело в том, что верхняя передняя часть бронекорпуса Ил-2, как показал опыт его боевого применения, практически не поражалась в воздушных боях - для огня с земли она недосягаема, от огня истребителей со стороны хвоста самолета ее защищал стрелок, а спереди немецкие летчики старались Ил-2 не атаковать, справедливо опасаясь огневой мощи пушек ВЯ-23.

Отметим, что работа по определению оптимального распределения толщины брони на самолете Ил-2 была проведена еще летом 1943 г. специалистами НИИ-48 под руководством директора института профессора Завьялова (Отчет № 658 от 24.08.43 г.). Предложение НИИ-48 об изменении схемы бронирования штурмовика Ил-2 было поддержано начальником 5 отдела УЗСиМ ВВС инженер-подполковником Игнатьевым и начальником управления генералом Алексеевым. С целью проверки результатов НИИ-48 и конкретизации некоторых параметров по приказу Алексеева в январе 1944 г. в действующую армию (в 17-ю ВА) были командированы инженер-майор Фридман от 5 отдела УЗСиМ ВВС и старший инженер АЛ.Немчинский от НИИ-48.

Пока выездная бригада ВВС и НИИ-48 работала в частях, схема бронирования двухместного Ил-1 АМ-42, предъявленная на утверждение в НИИ ВВС КА в марте 1944 г., была отклонена военными специалистами, несмотря на то, что общий вес брони достигал 1236 кг. " Уязвимые места - задняя перегородка, моторная часть -снизу-сбоков. Их необходимо усилить путем перераспределения брони", -требовалось в заключении НИИ ВВС от 23.03.44 г.

2 мая 1944 г. директор НИИ-48 Завьялов в письме на имя Главного инженера ВСС генерала А.И.Репина докладывал, что результаты командировки специалистов достигнуты и получен "вполне удобный материал о действительно необходимом перераспределении броневой защиты."

Именно результаты этих работ и были положены в основу схемы бронирования скоростного штурмовика Ил-10.

Форма бронекорпуса Ил-10 без излишнего усложнения технологии изготовления, была значительно улучшена за счет новой компоновки водо- и мас-лорадиаторов систем охлаждения и смазки мотора, которые теперь полностью размещались в бронекорпусе за передним лонжероном центроплана под полом кабины пилота.

Охлаждение радиаторов осуществлялось наружным воздухом, поступавшим по двум туннелям: справа и слева от мотора. Вход в туннель был образован вырезом в носке центроплана и углублением в боковине капота. Правый туннель подводил воздух только к во-дорадиатору (фронтовая поверхность радиатора Scp=33,5 дм2), а левый, имевший два рукава, - к водо- и маслора-диаторам (фронтовая поверхность мас-лорадиатора 5ф=12 дм2).

Температура воды и масла регулировалась открытием бронезаслонок на выходе туннеля. Бронезаслонки (толщина брони 5 и 6 мм) управлялись с помощью механизмов УР-6 и УР-2 из кабины пилота.

Туннели изготавливались из материала АМЦН толщиной 1,5 мм. Входные туннели несъемные - крепились заклепками к капоту, к носку и к профилям центроплана. Выходные туннели водо- и маслорадиаторов съемные - крепились на винтах. Вырез в переднем лонжероне для прохода туннелей тщательно герметизировался чехлом из прорезиненной ткани. Снизу туннели прикрывались 6-мм броней, а с боков -4-мм броневым корпусом. Со стороны заднего лонжерона туннели прикрывались броней толщиной 8 мм.

Благодаря такому компоновочному решению обводы бронекорпуса удалось сделать более плавными, чем у Ил-2, а более выгодная в аэродинамическом отношении схема продува радиаторов позволила уменьшить их размеры и сопротивление.

Броневые листы соединялись при помощи толстых дюралюминовых лент на стальных заклепках и частично на анкерных гайках и болтах. Общий вес брони серийного самолета Ил-10 (без крепления) равнялся 914 кг.

Отметим, что на опытном Ил-10, проходившем государственные испытания, толщина брони наиболее поражаемых участков бронекорпуса (нижние боковые и боковые стенки капота мотора) была 4 мм, бронирование стрелка и пилота было несколько сильнее -боковые бронелисты обеих кабин имели толщину 6 мм, нижний боковой бро-нелист кабины пилота имел толщину 5 мм, а сверху пилот прикрывался 8-мм бронеплитой, установленной на фонаре. Туннели водо- и маслорадиаторов со стороны заднего лонжерона прикрывались броней толщиной 10 мм. Общий вес бронедеталей на опытной машине (без узлов крепления) составлял 930 кг.

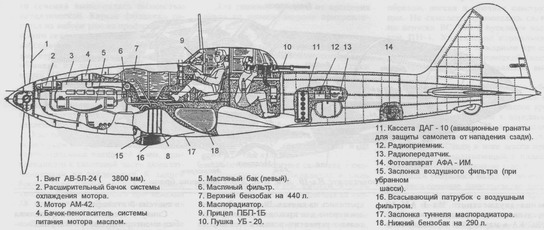

Верхний бензобак емкостью 440 л на серийном Ил-10 располагался за мотором перед кабиной пилота в верхней части корпуса. Оба бензобака (верхний и нижний) соединялись между собой трубопроводом. Заборная трубка помещалась в нижнем бензобаке. На каждом баке устанавливался датчик бензиномера СБЭ-1080.

Смазка двигателя осуществлялась из двух маслобаков емкостью по 47 л, расположенных у блоков мотора.

Система охлаждения мотора имела расширительный бачок (20 л), устанавливаемый над редуктором мотора и водяной трубчато-пластинчатый радиатор. Емкость системы 76 л. Давление в системе 3 атмосферы.

Снизу в среднюю часть фюзеляжа был вмонтирован центроплан, над лонжеронами которого сделан пол кабины пилота. Под полом впереди заднего лонжерона центроплана устанавливался нижний бензобак емкостью 290 литров, монтируемый снизу.

Сразу же за кабиной летчика располагалась кабина стрелка, в которой монтировалась стрелковая установка ВУ-8 под пулемет УБК. Для жесткости конструкции сверху по вырезу кабины вклепывались профили, на которые ставилось полутурельное кольцо стрелковой установки.

В кабине стрелка имелось два сидения: одно брезентовое подвесное, как на Ил-2, укрепленное с помощью лямок к бортам, а другое, жесткое - дю-ралюминовая чашка, откидывающаяся к задней спинке (на опытном Ил-10, проходившем государственные испытания, дюралюминового сидения не было). В рабочем положении сиденье опиралось на предохранительный кожух тросов и тяги управления. Фонарь стрелка состоял из сварного трубчатого каркаса с обшивкой из плексигласа.

Противопожарной защитой кабин стрелка и пилота служила передняя герметичная рама с бензобаком, покрытым асбестом, двойной пол пилота и двойная задняя дюралевая перегородка от пола до заднего лонжерона (на опытном Ил-10 эта перегородка отсутствовала).

Для устранения потерь на внутреннее сопротивление фюзеляжа встречному потоку воздуха на самолете были герметизированы все отверстия и щели, через которые может перетекать воздух, и поставлены дополнительно перегородки, делящие самолет на отсеки.

Для охлаждения и очищения воздуха в кабинах на самолете имелась вентиляция: воздух поступал в кабину через два патрубка, установленных перед педалями управления. Включение вентиляции производилось поворотом рукоятки, расположенной на дополнительной панели приборной доски. На опытном Ил-10 вентиляция кабин летчика и стрелка отсутствовала.

Хвостовая часть фюзеляжа овального сечения выполнялась полностью металлической. Каркас фюзеляжа состоял из набора рам из профилей уголкового сечения (кроме нескольких рам коробчатого сечения), дюралюминиевых стрингеров z-образного сечения и обшивки из листового дюралюмина марки ДЗ толщиной 0,8 мм.

Листы обшивки в направлении вдоль фюзеляжа стыковались внахлест с подсечкой и крепились к стрингерам и силовым рамам дюралюминиевыми заклепками с потайной головкой.

Хвостовая часть стыковалась с бро-некорпусом посредством дюралюминиевого угольника толщиной 4 мм, приклепанного к хвостовой части дюралюминиевыми же заклепками. К задней бронеплите бронекорпуса угольник хвостовой части крепился при помощи 38 термически обработанных болтов диаметром 8 мм.

В задней части фюзеляжа имелся вырез под хвостовое колесо. При уборке колесо наполовину входило внутрь фюзеляжа. Вырез прикрывался сверху сферическим щитком, выколоченным из дюралюминиевого листа.

Фюзеляж заканчивался хвостовым коком, который изготавливался из набора легких прессованных профилей и дюралюминиевой обшивки толщиной 0,6 мм. Крепился кок к фюзеляжу с помощью сварной трубчатой пирамиды, снимался - отвертыванием гайки под хвостовым аэронавигационным огнем.

Киль самолета являлся неотъемлемой частью фюзеляжа. Его каркас был образован профилированными верхними частями №№ 11-14, нервюрами, выштампованными из дюралюмина толщиной 0,8 мм, и передним лонжероном из дюралюмина толщиной 1 мм. Обшивка киля - дюралюминиевый лист толщиной 0,8 мм.

Крыло самолета - цельнометаллическое, двухлонжеронное, трапециевидной формы в плане с закругленными концами, состояло из центроплана и двух отъемных частей консолей. Плавный переход от центроплана к бронекорпусу достигался постановкой небольших зализов. Каждая консоль соединялась с центропланом четырьмя болтами. Щель по разъему перекрывалась дюралюминиевой лентой, поставленной на винтах с анкерными гайками. Полки лонжеронов стальные, термически обработанные. Набор крыла и обшивка дюралюминиевые (толщиной 0,8 мм, 1 мм, 1,2 мм, 1,5 и 2 мм).

Крыло Ил-10 компоновалось из скоростных аэродинамических профилей: у корня NACA-0018, далее у разъемов NACA-230 и на концах NACA-4410.

Элероны типа "Фрайз" имели 100% весовую балансировку в виде грузов, помещаемых в носке, и аэродинамическую компенсацию, составляющую 28% от площади элерона. Обшивка элерона была полотняная, из авиационного полотна ACT-100. Носок элерона до лонжерона обшивался дюралюминиевым листом толщиной 0,8 мм, после чего весь элерон обтягивался авиационным полотном. Для гашения момента от вращения винта на правом элероне прикреплялась пластина.

Взлетно-посадочные щитки типа "Шренк" состояли из трех секций, подвешенных на кронштейнах к двум консолям крыла к центроплану. Секции щитков соединялись между собой и управлялись из кабины пилота краном, размещенным на пульте у левого борта. Подъем и отклонение щитков производились подъемником щитков, установленным за бронестенкой кабины стрелка. Щиток мог быть отклонен: на полный угол 45° (при посадке) и на угол 17° (на взлете).

Хвостовое оперение самолета - свободнонесущее. Стабилизатор и киль металлические. Руль высоты и руль направления имели металлический каркас, обтянутый полотном.

Вертикальное хвостовое оперение состояло из киля и руля направления, имеющего роговую компенсацию. Киль был выполнен за одно целое с фюзеляжем. Балансировочный груз помещался на конце рогового компенсатора.

Рули имели трубчатые дюралюми-новые лонжероны, дюралюминовые штампованные нервюры и полотняную обшивку.

Руль направления имел триммер-флетнер, а руль высоты - триммер. Управление триммерами осуществлялось из кабины пилота: триммер руля высоты - тросовой проводкой, триммер руля поворота - электрическим переключателем.

Стабилизатор состоял их двух частей. Лонжероны стабилизатора крепились к фюзеляжу посредством регулируемых стальных узлов. Переход от консоли стабилизатора к фюзеляжу закрывался дюралюминиевым обтекателем, крепившимся винтами к фюзеляжу и к обшивке стабилизатора.

Установочный угол стабилизатора в полете не регулировался - его можно было менять только на земле в пределах ±2, для чего на раме № 11 фюзеляжа ставилась гребенка.

Управление самолетом в целом было выполнено по типу Ил-2. Проводка управления элеронами смешанная (тросовая петля на участке бронекорпуса и жесткие тяги по крылу), рулями высоты - жесткая, рулем направления, триммерами руля высоты и стопором хвостового колеса - тросовая, триммером направления - электрическая.

Мотор АМ-42 своими приливами крепился двенадцатью термообработанными болтами (8 болтов диаметром 16 мм и 4 болта диаметром 14 мм) к продольным прессованным дюралюминиевым профилям Г-образного сечения, которые связывали между собой две поперечные дюралюминиевые полурамы, приклепанные, в свою очередь, непосредственно к бронекорпусу самолета. Продольные же профили крепились к задней полураме стальным углом, к которому подходит трубчатый подкос, второй конец которого крепился на раме фюзеляжа. Получалась, таким образом, легкая и прочная конструкция. На самолете применялась система запуска ВС-50Б с пусковым насосом ПН-1. Управление нормальным газом, форсажем и пожарным краном выполнялась гибкой проводкой (жесткий трос в трубке). Управление винтом - тросовое.

Шасси самолета одностоечное, убирающееся в полете, монтировалось на концах центроплана. Нога шасси крепилась на стальном узле к переднему лонжерону центроплана. Амортизация воздушно-масляная. Полный ход стоек - 250 мм. Сзади к ноге шасси присоединялся складывающийся подкос, связанный с подъемником шасси.

Шасси убиралось назад по полету в межлонжеронное пространство центроплана с поворотом колес в процессе уборки на 86°. Такая кинематика позволила существенно уменьшить мидель и лобовое сопротивление обтекателей шасси по сравнению с Ил-2 АМ-38ф. В выпущенном положении шасси удерживалось замком, поставленным в середине складывающегося подкоса, а в убранном - верхним замком, установленным на крыле.

Хвостовое колесо 400x150 мм убиралось в хвостовой люк одновременно с уборкой шасси. Хвостовое колесо закреплялось на стальной ферме, снабженной воздушно-масляным амортизатором. Ход поршня амортизатора - 110 мм.

Система управления всеми агрегатами шасси, щитков тормозов и хвостового колеса - воздушная.

Питание всех систем воздухом производилось от компрессора АК-50, установленного под редуктором мотора, и от воздушных баллонов, расположенных в хвосте фюзеляжа.

На пульте в кабине пилота размещались ручки управления шасси и щитками. Сигнализация положения шасси электромеханическая. Электрическая сигнализация осуществлялась при помощи концевых выключателей, установленных на замках шасси и сигнальных лампочек на доске приборов пилота; механическая сигнализация -при помощи механических указателей на крыле (по типу Ил-2).

На случай отказа нормальной системы выпуска шасси на самолете имелась система аварийного выпуска шасси, состоящая из сварного рычага, установленного на верхнем узле складывающегося подкоса, тросовой проводки и лебедки, помещенной у правого борта кабины пилота.

Аварийный выпуск хвостового колеса на самолете не предусматривался.

Кабина летчика и кабина стрелка были связаны переговорным устройством СПУ-2ММ с трехцветной световой сигнализацией. Для связи и вождения самолета устанавливалась радиостанция РСИ-4 с дистанционным управлением и радиополукомпас РПКО-10М.

Электрическая сеть на штурмовике была выполнена по однопроводной схеме. Для уменьшения помех радиоприему на самолете проведена полная металлизация.

Для контроля за результатами собственно бомбометания при крутом планировании, при выходе из него, а также для маршрутной аэрофотосъемки в хвостовой части фюзеляжа устанавливался фотоаппарат АФА-ИМ.

Пушки ВЯ устанавливались в консолях крыла, на двух съемных узлах, аналогично установке их на самолете Ил-2, узлы крепились к профилям крыла болтами.

Пулеметы ШКАС устанавливались в консолях крыла между нервюрами № 1 и 2. Пулемет крепился к профилям крыла в трех точках.

Пушки ВЯ и пулеметы устанавливались в консолях крыла, за пределами плоскости, ометаемой винтом, на специальных стальных креплениях на расстоянии от оси прицела в горизонтальной плоскости 2535 мм и 3115 мм, соответственно. При этом пулеметы в вертикальной плоскости отстояли от оси прицеливания на расстояние 1366 мм, а пушки ВЯ - на 1417 мм. Пристрелочная дальность - 400 м.

Питание пулеметов осуществлялось из патронных коробок (по типу Ил-2), расположенных рядом с пулеметами.

Питание пушек патронами одностороннее. Поэтому правый и левый рукава, соединяющие патронные ящики с пушками, по своей конфигурации были разными.

Ящик для патронов несъемной конструкции выполнялся в виде специального отсека на участке от нервюры № 3 до № 9 в межлонжеронной части консоли крыла.

Граничащая с пушечной установкой нервюра № 3 в средней части имела вырез по ширине ящика, окантованный дюралюминиевыми профилями, на которых устанавливались кронштейны крепления жесткого рукава и направляющего ролика.

Ящик имел две крышки, прикрепленные к крылу спереди на двух крючках и сзади на двух замках каждая. Профиль крышек выдерживался по верхнему контуру крыла.

Звенья и гильзы выбрасывались наружу. Гильзоотводы пушек закрывались снизу пружинными крышками, предохраняющими пушки от грязи во время рулежки по аэродрому и уменьшающими вредное сопротивление в полете. При стрельбе эти крышки открывались выходящей гильзой, а в закрытом положении они удерживались пружинами.

Управление огнем крыльевых пулеметов и пушек осуществлялось с помощью электрокнопки, помещенной на ручке управления самолетом, и двух выключателей на электрощитке в кабине пилота. При стрельбе надо было предварительно включить тумблер пулеметов или пушек, а затем вести стрельбу, нажимая боевую кнопку, помещенную на ручке управления.

При одновременной стрельбе из обоих видов оружия было необходимо включить оба тумблера. Стрельбой из пушек управляли при помощи пневмоэлектроспуска ПЭС-1, а из пулеметов - электроспуска М-10. На пулеметах дополнительно за крючок спуска закреплялся трос с кольцом для ручного спуска пулемета. Этим тросом пользовались при зарядке пулемета на земле.

Перезарядка пулеметов и пушек электропневматическая: рабочее давление 35 атмосфер. Пуск воздуха в цилиндры перезарядки производился через электро-пневмоклапаны ЭК-1, управляемые четырьмя кнопками из кабины пилота. Кнопки размещались на общей колодке у переднего стекла фонаря пилота. Система перезарядки питалась воздухом от системы шасси и запуска мотора. Кнопка для включения клапанов размещалась слева над приборной доской пилота. Перезарядка пулемета пневматическая, работала при давлении 35 атм. от самолетной пневмосети и осуществлялась цилиндром перезарядки, закрепленным слева от оружия на каркасе обтекателя.

Такое решение объяснялось только лишь тем, что усилие перезарядки было очень большим - 120 кг при ходе 211 мм.

В задней кабине монтировалась подвижная установка ВУ-8 с пулеметом УБК (дальность пристрелки 400 м - стандартная для этого периода), питание к которому подводилось из съемных магазинных коробок (150 патронов в 3 магазинах по 50 штук). Гильзы и звенья направлялись по брезентовому рукаву под установку ВУ-8. Установка обеспечивала следующие углы обстрела задней полусферы: вверх - 50°, вниз - 18°, вправо от стрелка -45° и влево - 55°. Прицеливание производилось при помощи коллиматорно-го прицела К8-Т с электроподсветом.

Для учебных целей и для контроля боевого применения на лафете пулемета УБК справа, а также и на консолях крыла предусматривалась установка кинофотопулемета ПАУ-22.

Управление ПАУ-22 производилось кнопкой, помещенной на затыльнике лафета у рычага спуска. При нажатии на спусковую гашетку рычаг спуска нажимал на кнопку и включал механизм съемки ПАУ-22. Питался ПАУ-22 от бортовой сети.

Установка ПАУ-22 на консолях крыла включалась в самолетную электросеть, причем съемка была синхронизирована со стрельбой из пушек, что достигалось включением фотокинопуле-мета в цель электроспуска пушки.

На штурмовике предусматривалась установка 4-х балок (по две на каждую консоль) для реактивных снарядов трех типов: РС-132, РОФС-132 и РС-82. Кроме того, имелась возможность подвески химприборов УХАП-250 (на наружные бомбодержатели). Реактивные снаряды и химприборы подвешивались за счет бомбовой нагрузки.

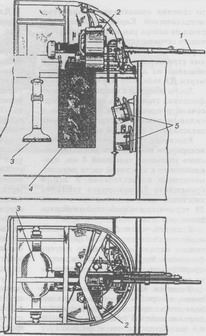

Турель стрелка с пулеметом УБК

Осколочные и зажигательные бомбы калибров от 1 до 25 кг включительно и ампулы АЖ-2 загружались в два бомбоотсека (вместо 4-х на Ил-2), образованных стенками нервюр центроплана по обе стороны от бронекорпуса самолета, как в бункер. Бомбы укладывались непосредственно на нижние створки люков горизонтально вперед взрывателями, которые при этом не контрились. Створки люков удерживались цепными тягами, соединенными с замками ДЕР-21. При его открывании происходил сброс мелких бомб. После сбрасывания бомб створки люков подтягивались штурвалом при помощи троса.

При переводе ручки АСШ из положения ПЗ в положение ПО трос закрывания створки бомболюков отстопа-ривался, после чего можно было осуществить сброс бомб.

В отличие от обычных осколочных авиабомб, ПТАБ-2,5-1,5 укладывали в бомбоотсеки головной частью назад. Это делалось для того, чтобы как можно дольше удержать контровочное приспособление на бомбе при выпадении ее из отсека. Бомбы укладывали по длине отсека в три ряда. Между рядами крепились перегородки. Взрыватели ПТАБ контрились.

В бомбоотсеки Ил-10 при нормальной бомбовой нагрузке помещалось: 144 ПТАБ-2,5-1,5 - 230 кг, 136 АО-2,5 с.ч. (сталистый чугун) - 400 кг, 182 АО-2,5-2 (из 45-мм снаряда) - 400 кг, 56 АО-8М4 (короткие) - 400 кг, 40 бомб типа АО-10 с.ч. (сталистый чугун) - 392 кг.

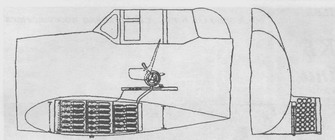

Загрузка малогабаритных боеприпасов в бомбоотсек Ил-10

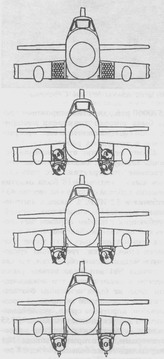

Варианты бомбового вооружения Ил-10. Сверху вниз: малогабаритные боеприпасы, четыре 100-кг бомбы, две 250-кг бомбы, выливные приборы. мог взять: 2 ФАБ-250 - 500 кг, 176 АО-2,5с.ч. -520 кг, 200 АО-2,5-2 (из 45-мм снаряда) - 440 кг, 80 АО-8М4 (короткие) - 570 кг, 80 бомб типа АО-10-6,5бис - 552 кг. Максимальная бомбовая нагрузка 600 кг достигалась при подвеске 2-х ХАБ-250-200 и 2-х ХАБ-100. Химических ампул АЖ-2 (125 мм, вес 1,5 кг) штурмовик мог взять 166 штук в обоих отсеках, что обеспечивало нагрузку 250 кг. На замки ДЗ-42, расположенные на нервюрах № 1 центроплана, подвешивались бомбы калибром от 100 до 250 кг. На них же подвешивались спецприборы дымовых завес. Бомбы от 50 до 250 кг поднимались с крыла самолета с помощью лебедки БЛ-4. Подвеска 4-х РС-82 увеличивала вес полезной нагрузки на 28 кг, а 4-х РС-132 - на 92 кг.

Управление бомбодержателями электрическое с механическим дублированием. Управление РО и спецприборами только электрическое.

Сбрасывание авиабомб осуществлялось электрически, с помощью боевой кнопки, расположенной на ручке управления самолетом, электробомбосбрасывателя ЭСБР-ЗП, установленного на правом борту кабины пилота, и временного механизма штурмовика ВМШ-10, размещенного на правой стороне доски приборов.

Снятие механизмов сбрасывания с предохранителя и дублирование электрического сбрасывания производилось с помощью аварийного сбрасывания АСШ, находящегося справа от сидения пилота.

Управление прибором УХАП было только электрическим от кнопки электробомбосбрасывателя ЭСБР-ЗП, установленного на правом борту кабины пилота впереди такого же ЭСБР-ЗП, который использовался для бомбометания.

Углы установки РО в вертикальной и горизонтальной плоскостях к оптической оси прицела выбирались исходя из расчета стрельбы на дистанцию 800 м (2°30' для РО-132 и 2° для РО-82).

Стрельба РСами была возможна как по одному снаряду, так и залпом - по два снаряда и по четыре снаряда.

При одиночной стрельбе сначала "сходил" PC самого крайнего ракетного орудия левой консоли, затем с симметричного ему РО правой консоли, после этого с ближнего к фюзеляжу РО левой консоли и следом - с направляющей PC правой консоли.

При стрельбе по два снаряда сначала сходили два крайних PC, затем два PC с внутренних РО и т.д.

Стрельбой из РО управляли от ЭСБР-ЗП, нажимая на боевую кнопку, установленную на ручке управления самолетом.

Бомбы весом 50 и 100 кг подвешивались внутри отсеков на замки ДЕР-21. Управление замками электрическое и механическое, точно такое же, как и при загрузке отсеков мелкими бомбами. Наружная подвеска предусматривала подвеску бомб ФАБ-100, ФАБ-250, БРАБ-220, ХАБ-100 и хим-прибора УХАП-250 на тросовых поясах под бомбовыми отсеками.

Временной механизм штурмовика ВМШ-10 позволял сбрасывать бомбы с горизонтального полета и с низких высот в том случае, когда цель на угле прицеливания закрывалась капотом мотора.

ЭСБР-ЗП и ВМШ-Ю имели электрообогрев, для включения которого в кабине летчика на приборной доске имелся один общий тумблер.

На самолете устанавливалась сигнализация, связанная с работой ВМШ-10 и состоящая из двух ламп (красной и зеленой), расположенных у летчика над доской приборов. Зеленая лампочка сигнализировала летчику о необходимости изменения угла планирования (точка маневра) при бомбометании с планирования, а красная указывала на сброс (момент подачи тока на ЭСБР-ЗП).

Кроме этого, на штурмовике имелась сигнализация подвешенных бомб на замках ДЕР-21 и ДЗ-42, а также открытого положения створок бомбо-люков и выпадания мелких бомб. При этом сигнальные лампы, отвечающие за бомбы на ДЕР-21 и ДЗ-42 в рабочем положении (то есть, когда подвешена бомба) горели и гасли по мере освобождения самолета от бомб. Сигнальные лампочки створок люков, наоборот, загорались только при открытых люках.

В хвостовой части фюзеляжа устанавливался держатель авиационных гранат ДАГ-10. В держателе помещалось 10 гранат АГ-2.

Кассета представляла собой узкий прямоугольный ящик, внутри которого имелись два тоннеля для гранат, посередине - колонка с кулачковым валиком, вверху - электромагнит с храповиком и детали сигнализации. Устанавливалась кассета в хвостовой части фюзеляжа между рамами № 3 и № 4 правого борта. Кассета закреплялась к профилям фюзеляжа посредством трех кронштейнов. В шарниры кронштейнов вставлялись морские болты, которые обеспечивали легкий съем кассеты. Обшивка фюзеляжа имела вырез по габаритам торца кассеты. Управление кассетой электромагнитное. Для этой цели в кабине пилота и кабине стрелка имелись небольшие щитки с тумблерами, кнопкой сбрасывания и сигнальной лампой.

Прицеливание при бомбометании осуществлялось с помощью прицельных линий и штырей на капоте и перекрестий на переднем стекле фонаря.

(Продолжение следует)

Е. АРСЕНЬЕВ
