МАЛЕНЬКИЙ ИСТРЕБИТЕЛЬ "МАЛЕНЬКОГО КИТАЯ"

Всеволод Катков

В наши дни создание современного истребителя становится все более и более дорогим удовольствием. Решение огромного комплекса сложных проблем, возникающих при проектировании и постройке такого самолета, требует не только больших материальных затрат, но предполагает и наличие мощной научной и производственной базы. Помимо великих авиационных держав, таких, как Россия и США, позволить себе подобную "роскошь" могут лишь немногие индустриально и экономически развитые страны - Франция, Швеция и Япония. Но из них пожалуй только Франция в состоянии самостоятельно провести весь цикл работ - от проектирования до постройки нового самолета. Остальные же в той или иной мере прибегают к помощи извне. Особняком в списке государств строящих истребители стоят те, кому приходится (или приходилось) делать это "по необходимости" - Израиль, ЮАР. Однако, их самолеты являлись "пиратской" копией французского "Миража" 111, с более или менее серьезными модификациями. А израильский "Лави" ? - могут спросить меня дотошные читатели. Но эта ма- -шина была построена лишь в трех экземплярах, да и условия его создания (политические) были совершенно иными.

Поэтому столь неожиданным оказалось появление на свет тайваньского истребителя "Цзин Го", который выглядел весьма современно, явно не был копией какого либо из существующих истребителей и был создан в рекордно короткие сроки.

Подробное описание появления на свет Тайваня, этого "Маленького Китая", выходит за рамки данной статьи, поэтому дадим лишь краткую историческую справку. Остров Тайвань (Формоза) расположен на расстоянии около 320 км от материкового Китая и принадлежал ему до 1895 г., пока не был отторгнут Японией. Освобожденный китайцами в 1945 г., в 1949-ом он стал прибежищем для Чан-Кайши и его сторонников, проигравших в кровопролитной гражданской войне коммунистам Мао Цзедуна. На острове была провозглашена Республика Китай (в дальнейшем, чтобы не вносить путаницы, мы будем называть Тайванем), которая считала себя единственным представителем всего Китая. Китайская Народная Республика, считавшая Тайвань своей провинцией, разумеется не могла смирится с таким положением. Пользуясь поддержкой Советского Союза социалистический Китай попытался одним махом решить эту "небольшую" проблему, но орешек оказался ему явно не по зубам. На сторону Тайваня, руководствуясь принципом "Враг моего врага - мой друг", встали США, оказав ему широкую финансовую и военную помощь. На остров были введены американские войска, а вооруженные силы (в том числе и авиация) стали получать новейшую американскую технику.

Очень скоро противостояние между двумя Китаями свелось в основном к противоборству в воздухе, не считая Тайваньского кризиса 1958 г., когда китайская артиллерия начала обстрел ! островов занятых чаикайшистами. То стихая, то разгораясь воздушная война продолжалась вплоть до начала 70-х гг., когда политическая ситуация стала резко меняться.

После провала политики Большого скачка, когда были практически разорваны все связи между Китаем и СССР, Мао Цзэдун стал предпринимать усилия по нормализации отношений с Америкой, которые увенчались в 1972 г. установлением дипломатических отношений. США тоже были заинтересованы в получении такого союзника (правда весьма сомнительного) рядом с СССР, и поэтому предприняли усилия для того чтобы "задобрить" КНР. Такая политика самым непосредственным образом повлияла на судьбу тайваньского истребителя.

Дело в том, что. как указывалось выше, Тайвань считал себя единственным представителем всего Китая и долгие годы, пользуясь поддержкой американцев, занимал его место в ООН. КНР же считала Тайвань своей провинцией и никаких других вариантов не рассматривала, провозгласив политику "единого и неделимого Китая". Поэтому американцам пришлось, хотя бы формально, перестать оказывать покровительство Тайваню - в 1974 г. с острова были выведены американские войска, а в 1979 г. были разорваны дипломатические отношения. Между прочим, весьма забавным выглядит тот факт, что сегодня практически ни кем не признанный Тайвань обладает одной из самых мощных и динамично развивающейся экономикой, среди стран Азиатского региона, и ведет торговлю практически со всем миром.

В 1981 г., под давлением Китая, США объявили об эмбарго на поставки Тайваню высокотехнологического оружия, в том числе и современных истребителей. Тайваньские ВВС оказались в весьма затруднительном положении, так как именно в то время они подыскивали замену для своих самолетов F-104 "Старфайтер" и F-5. Последние машины преобладали в истребительной авиации ВВС, так как Тайваню досталась большая часть экспортированных США F-5 модификаций А и В, а еще 242 F-5Е и F были выпущены по лицензии в период с 1973 по 1986 г. Хотя эти самолеты достаточно эффективно справлялись с ролью дневных истребителей, принятие на вооружение ВВС КНР истребителя J-7 (копии МиГ-21), заставило тайваньцев поискать всепогодный самолет, способный использовать вооружение за пределами визуальной видимости цели. До принятия эмбарго наиболее вероятными претендентами на эту роль считались три самолета: Дженерал Дайнэмикс F-16A , Макдоннелл Дуглас F-4E "Фантом" (их можно было купить по сравиителыю низкой цене) и Нортроп F-5G (позднее F-20) "Тайгер-шарк". Теперь же пришлось рассматривать истребители других стран. Сразу же отпал израильский "Кфир", поскольку на нем стоял ТРД Дженерал Электрик J79, а значит могли возникнуть проблемы с США. Были отвергнуты французские "Миражи" 2000 и 50. Английский "Торнадо" ADV стоил слишком дорого, был неэффективен в ближнем воздушном бою и имел проблемы с радаром. Поэтому руководство Тайваня решилось на смелый шаг - создание собственного истребителя. Его разработку и постройку поручили государственному авиационному опытно-конструкторскому и производственному центру AIDC (Aero Industry Development Centr).

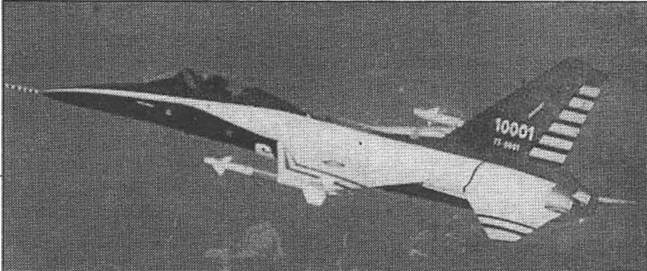

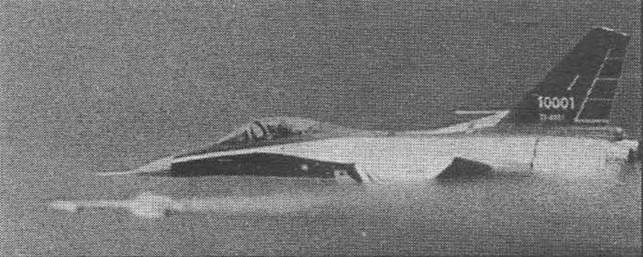

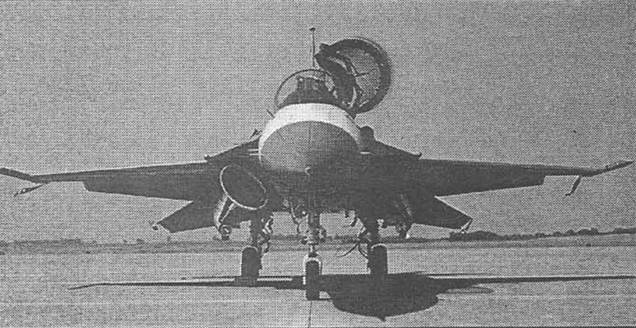

Первый опытный образец "Цзин Го"

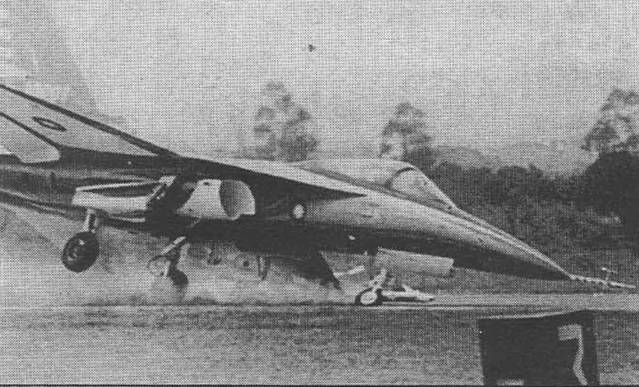

"Визит эффект" - авария первого опытного самолета на взлете в момент его первой демонстрации перед президентом Тайваня

Центр был основан в 1969 г., на базе бюро авиационной промышленности BAI (Bureau of Aircraft Industry)организованного в 1946 г. и в том же году перебравшегося на Тайвань. Он финансируется государственным Chung Shan Institute of Science and Technology (C-SIST).

К тому времени Центр уже имел опыт выпуска летательных аппартов, построив в 1969-76 гг. по лицензии 118 вертолетов Bell UH-1H (Model 205) для армии, прототип и 55 серийных самолетов первоначального обучения PL-1B для ВВС между 1968 и 1974 гг., а с 1974 г. выпускал по лицензии истребители Нортроп F-5E/F "Тайгер".

Программа получила обозначение IDF (Indigenous Defensive Fighter - национальный оборонительный истребитель). Не стоит думать, что AIDC начал создание истребителя опираясь только на собственные силы. Наложив запрет на поставку вооружения, США никак не ограничивали сотрудничество своих фирм с Тайванем. Поэтому при разработке было решено широко опираться на их материалы, благо тайвань-цы уже имели большой опыт сотрудничества, полученный в ходе лицензионного выпуска других самолетов. Формально разработка IDF началась в 1982 г., хотя первые прикидки были сделаны еще в 80-ом. Программе присвоили кодовое наименование "Безопасный полет". Заданием предусматривалось создать легкий всепогодный истребитель, способный также наносить удары по наземным целям с низкой стоимостью жизненного цикла, простого в обслуживании и с высокой надежностью.

Разработка самолета финансировалась A1DC и Министерством обороны Тайваня по четырем отдельным программам - планер, силовая установка, авионика и вооружение. Всего было заказано 256 машин, включая и двухместные учебно-боевые истребители. В 1985 г. программа IDF была заморожена, так как сочли, что расходы на разработку значительно превышают первоначально запланированные один миллиард долларов США (по некоторым сведениям в 1989 г. они превысили пять миллиардов). Но AIDC предложил сэкономить деньги, отказавшись от постройки прототипа, а сразу выпустив предсерийный самолет, которому присвоили обозначение FSD (Full Scale Development). Именно в таком виде были построены первые четыре машины. Но они весьма значительно отличались от серийных IDF, поэтому их проще считать прототипами. 10 декабря 1988 г. новому истребителю присвоили имя "Цзин Го", в честь бывшего президента Тайваня, сына Чан-Кайши.

Первый FSD (77-8001/10001, А-1) поднялся в воздух 28 мая 1989 г. Самолет был окрашен в красный, белый и синий цвета. Хотя первый полет был запланирован на апрель, его отложили, чтобы еще раз проверить электронную систему дистанционного управления. Радар на истребителе отсутствовал, а пониженная тяга силовой установки не позволяла развивать скорость соответствующую М=1,2 . Второй и третий FSD (их уже оснастили радаром) поднялись в воздух 27 сентября 1989 г. и 10 января 1990 г. соответственно. Четвертый FSD (77-8004/10004, В-1), который по совместительству был и первым двухместным "Цзин-Го", взлетел 10 июля 1990 г. В отличие от своих собратьев он уже имел камуфляжную окраску. На всех прототипах была установлена телеметрическая аппаратура, которая позволяла в реальном масштабе времени передавать в ходе летных испытаний 300 показателей датчиков и еще 1000 записывать для последующей расшифровки. Каждый опытный самолет был предназначен для своего раздела программы летных испытаний. Первый - для исследования устойчивости и управляемости, включая и полет на больших углах атаки, или при предельном числе М и потолке; второй - для изучения воздействия перегрузок (свыше 9) на конструкцию, а третий - для испытаний на больших высотах, отстрела оружия и поведения в полете с различными вариантами подвески. На двухместной машине отрабатывалась методика тренировки летчиков, испытывался радар и проверялась совместимость авионики.

Как это зачастую случается, испытания не обошлись без происшествий. 29 октября 1989 г. во время демонстрации президенту Тайваня из-за лопнувшей на взлете шины потерпел аварию первый прототип (по иронии судьбы это стало одной из первых появившихся в печати фотографий нового истребителя). Самолет был восстановлен и оснащен радаром, что оказалось очень кстати, так как 12 июля 1991 г. потерпел катастрофу второй прототип. При наборе высоты около 5000 м, при скорости М=1 самолет стал испытывать сильные вибрации и у него отвалился левый стабилизатор. Летчику удалось покинуть падающую машину на высоте 2000 м, но он утонул, несмотря на то, что спасатели были на месте катастрофы через 10 мин. После этого инцендента конструкция стабилизатора была усилена.

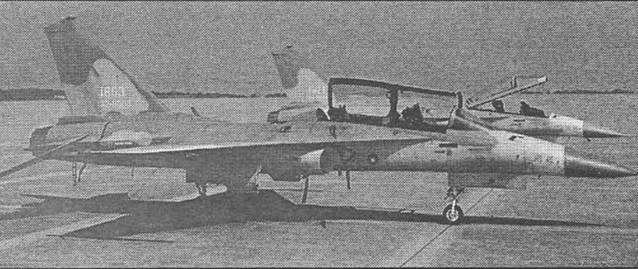

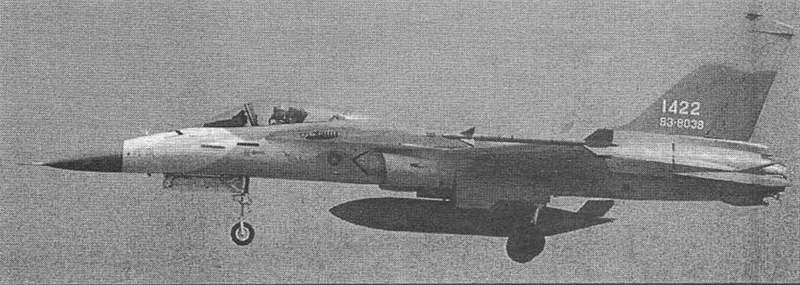

Следом за FSD в строй вступило 10 предсерийных самолетов (из них четыре двухместных). Начатая сборкой в апреле 1990 г., первая из этих машин была поставлена ВВС 9 марта 1992 г., а последняя - 19 ноября 1993 г. Внешним отличием одноместного варианта от прототипа был фонарь кабины состоящий из трех частей вместо двух. AIDC отрабатывал на этих самолетах технологию производства и испытаний серийных истребителей и сумел добиться существенного сокращения времени производства. Достаточно сказать, что срок испытания проводки носовой части фюзеляжа сократился с 25 до 10 дней. В январе 1994 г. ВВС Тайваня получили первый серийный "Цзин Го" (83-8015/1605). Что же представляет собой этот самолет?

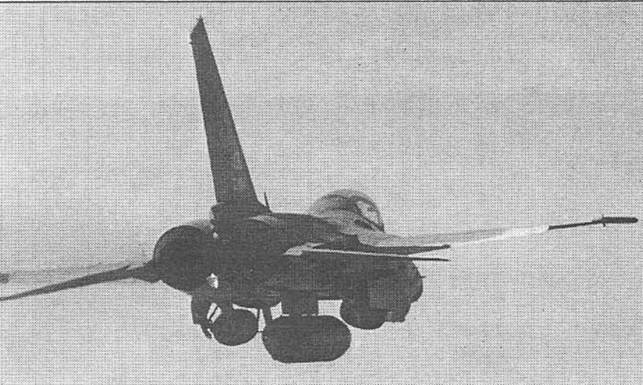

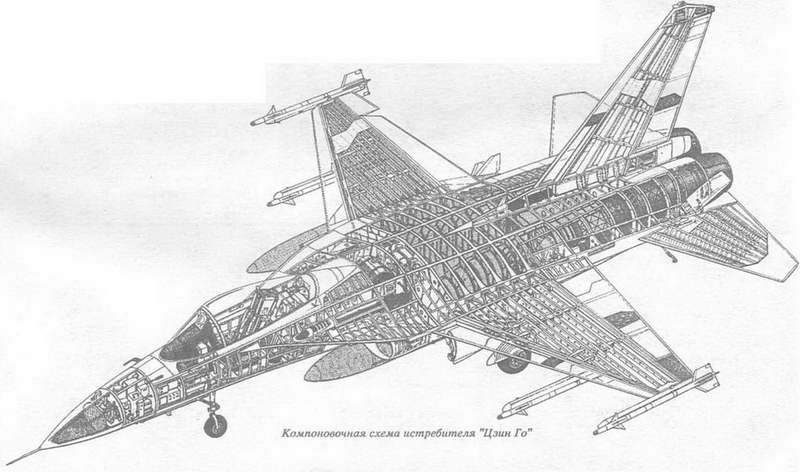

IlyCK pClKCttlhl / С- / С tl amp;p($0Ј0 OHhlfTtHO^O CClMOJICtTlCl

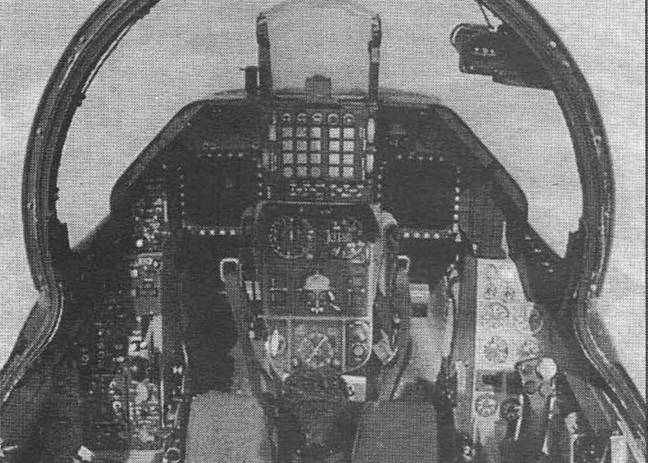

Приборная панель кабины пилота "Цзин Го"

Как уже упоминалось, создание "Цзин Го" велось по четырем отдельным программам. Программа создания планера самолета получила название "Парящий орел" и проводилась AIDC при поддержке американской фирмы Дженерал Дайнэмикс. Последняя передала тайваньцам спецификации и чертежи на истребитель F-16 (на общую сумму 50 млн. долл.). Кроме того, около 60 американских инженеров были посланы на Тайвань и включены в группу разработчиков IDF.

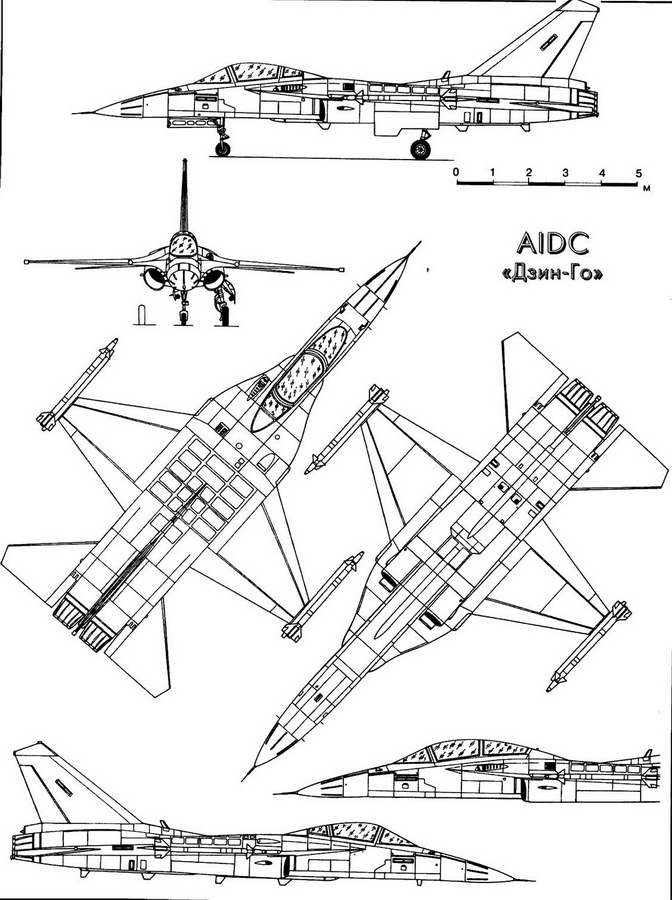

Но AIDC не стала слепо копировать американский истребитель, а творчески переработала его под свои требования. Самолет получил высокорасположенное крыло умеренной стреловидности с увеличенными корневыми наплывами, улучшавшими летные характеристики на больших углах атаки. Механизация крыла состоит из предкрылков и флаперонов, занимающих по размаху почти всю заднюю кромку крыла. По размерам "Цзин Го" получился несколько меньше F-16, скорее ближе к F-5. Однокилевое вертикальное оперение и цельноповоротный дифференциально отклоняемый стабилизатор аналогичны применяемым на американском "родственнике", а вот фюзеляж претерпел t серьезные изменения, связанные с установкой двух двигателей и боковых воздухозаборников овального сечения "а-ля F-18". Планер имеет ресурс 8000 летных часов (не менее 12000 посадок) и в основном выполнен из алюминиевых сплавов. Сталь используется лишь в высоконагруженных узлах или элементах конструкции, подверженных воздействию высоких температур. Применение графито-эпоксидных композитов ограничилось лишь обшивкой киля и стабилизатора, съемными панелями, тормозными щитками и флаперонами. Тем не менее, при статических испытаниях четвертый прототип "налетал" 16000 часов. Кабина самолета может показаться европейцу маленькой и тесной, поскольку ее размеры выбраны в соответствии с антропометрическими данными тайваньских летчиков, но ее оборудование - боковая ручка управления, широкоформатный индикатор на лобовом стекле фирмы Бендикс-Кинг и два многофункциональных дисплея ни чуть не уступают оборудованию F-16 последних выпусков. Фонарь кабины открывается вверх-назад. Катапультируемое кресло Мартин-Бейкер Мк.12, отклоненное на 30 назад, позволяет летчику покинуть самолет как на стоянке, так и при скорости полета до 1100 км/ ч.

Двигатель для IDF разрабатывался AIDC совместно с фирмой Гаррет. Номинально была создана корпорация ITEC (международная корпорация турбореактивных двигателей), располагавшаяся на Тайване, инженерный штат которой состоял как из сотрудников AIDC так и Гаррет. За основу Гаррет взяла свой двигатель TFE731, который уже хорошо зарекомендовал себя на самолетах бизнесс-класса. Для установки на IDF конструкция двигателя была полностью переработана, его длина увеличилась почти в два раза (до 3560 мм) за счет установки форсажной камеры. Компрессор и турбина тоже были значительно модифицированы: вместо одноступенчатого вентилятора был поставлен трехступенчатый. Двигатель состоит из восьми модулей, каждый из которых может быть заменен независимо от других, причем после повторной сборки никакой балансировки не требуется. ТРДДФ, которому присвоили обозначение TFE1042-70 развивает номинальную тягу 2740 кг, а на форсаже - 4300 кг. Первое испытание нового двигателя состоялось в феврале 1989 г., в сентябре 1991 г. были проведены квалификационные испытания, а с октября началось серийное производство. Хотя ITEC производит часть деталей, основной ее задачей является окончательная сборка из американских комплектующих.

Программа создания авионики для "Цзин Го" получила название "Небесный гром" и проводилась AIDC совместно с фирмой Смит Индастриес. Радиолокационная станция GD-53 "Золотой дракон" создана на базе РЛС Вестин-гауз AN/APG-67 (V), разработанной для истребителя F-20, но включает в себя некоторые элементы используемой на истребителе F-16A РЛС AN/APG-66. GD-53 представляет собой многорежимный импульсно-доплеровский радар, имеющий дальность обнаружения 150 км (для целей с ЭПР аналогичной бомбардировщику Ту-16, для целей типа истребителя дальность обнаружения сокращается до 50 - 70 км) и позволяющий наносить удары как то воздушным, так и по наземным целям. Он имеет малое число деталей и высокую степень интеграции, что позволило достигнуть среднего времени наработки на отказ 235 часов. В состав оборудование самолета также входят: система оповещения о радиолокационном облучении TWS-95, ииерциальная система навигации Хани-уэлл Н423, тепловые и радиолокационные ловушки, система контроля фирмы Эллайд Сигнал. Система управления самолетом - электродистанционная с компьютером фирмы Лир-Астроникс.

Поскольку в начале работ по программе IDF было не ясно, продолжат ли США поставки Тайваню ракет воздух-воздух, было принято решение о разработке собственной ракеты аналогичной американской AIM-9. Эта ракета получила обозначение ТС-1 ("Небесный меч"). Тайваньцы не стали изобретать велосипед (кроме того лицензионное производство AIM-9 уже было налажено на острове) и в результате ракета стала очень похожа на AIM-9L. Первые испытательные пуски были проведены в апреле 1986 г. с истребителя F-5E, производство началось в 1989 г., а принятие на вооружение - в 1991 г. Кроме того, Тайвань начал разработку ракеты большой дальности действия "Небесный меч-2" ТС-2. Сведений об этой ракете имеется немного, по утверждениям тайваньцев она напоминает американский AMRAAM, имея скорость М 4, дальность действия около 50 км и применяется по принципу "выпустил и забыл". Но судя по всему, работы по этой ракете продвигаются не слишком успешно, и хотя "Цзин Го" не раз демонстрировался с ТС-2 под крылом, об их принятии на вооружение пока ничего не слышно.

"Цзин Го" с двумя ракета "воздух-воздух" средней дальности ТС-2 и четырьмя ракетами ближнего боя ТС-1

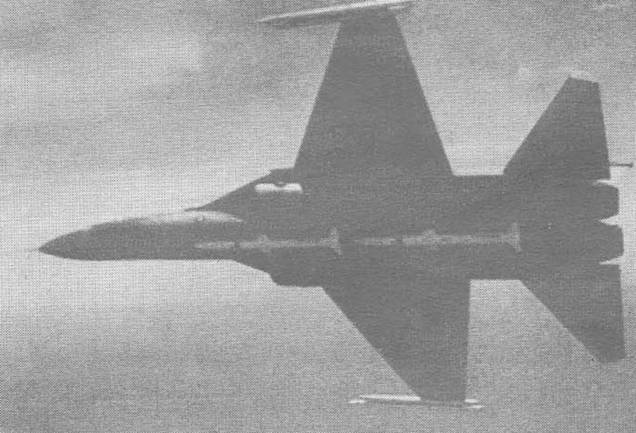

Вид на "Цзин Го" снизу - хорошо видна подвеска ракет ТС-2

"Цзин Го" может нести помимо ракет класса воздух-воздух (AIM-9L и -9Р,ТС-1, ТС-2) 227 или 907-килограммовые бомбы, контейнеры НУРС, УР AGM-65B "Мэйврик", бомбы GBU-12A с лазерным наведением и подвесные топливные баки. По левому борту установлена 6-ствольная 20 мм пушка Дженерал Электрик М61А2 "Вулкан".

В марте 1993 г. заказ на "Цзин Го" был сокращен до 130 самолетов, из них 28 двухместных( напомним, что первоначально предполагалось выпустить 256 машин). Это было связано с тем, что США сменили гнев на милость и разрешили фирме Локхид Мартин продать Тайваню партию истребителей F-16. Очевидно, что это решение было связано с тайваньско-французским соглашением о закупке истребителей "Мираж", а упускать выгоду не в стиле американцев. Еще одним фактором, повлиявшим на сокращение заказа явилась высокая стоимость IDF (к примеру, вместо первоначальных 2 млн. долл. двигатель стал стоить 5).

Первоначально тайваньские ВВС планировали перевооружить на "Цзин Го" четыре истребительных крыла, но им пришлось умерить свои аппетиты до двух. Первым получило новые самолеты третье тактическое истребительное крыло. Восьмая эскадрилья этого крыла закончила перевооружение 28 декабря 1994 г., а в январе 1995 г. была объявлена боеготовой. На ввод самолетов в строй повлияли две катастрофы, причиной которых явлалось несовершенство топливной системы. Тем не менее, в настоящее время "Цзин Го" является единственным истребителем четвертого поколения, построенным не в США или России, состоящим на вооружении. Аналогичные европейские самолеты EFA и "Рафаль" (правда, их можно отнести скорее к поколению 4+), все еще проходят испытания, а шведский "Грип-пен" только начал поступать на вооружение. Дальнейшая судьба IDF еще не определена. Хотя заказ сокращен до 130 самолетов, министр обороны Тайваня заявил, что "Цзин Го" будет предлагаться для поставок на экспорт. Но такое развитие событий маловероятно, поскольку конкуренция на рынке авиационной техники очень сильна, а высокая цена самолета может отпугнуть потенциальных покупателей. В проекте осталась и модификация "Цзин Го" с расширенными возможностями, оснащенная более мощными ТРД и новой авио-никой, позволяющей расширить возможности самолета при ударах по наземным целям. Еще более амбициозный проект IDF 2, предусматривающий создание истребителя класса Р-15/СУ-27 в настоящее время даже не рассматривается.
