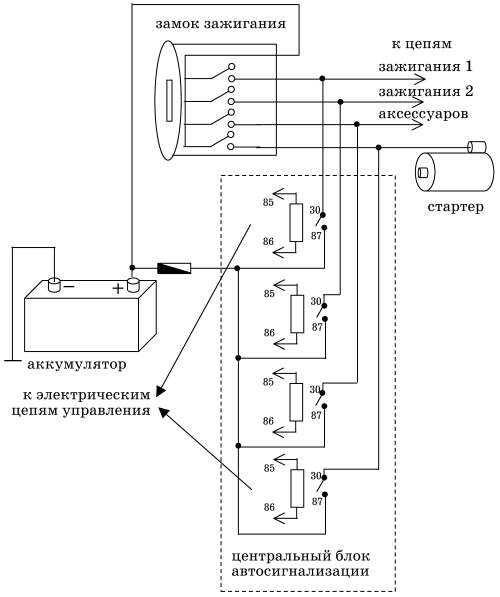

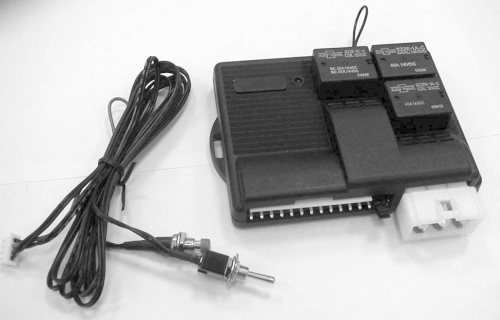

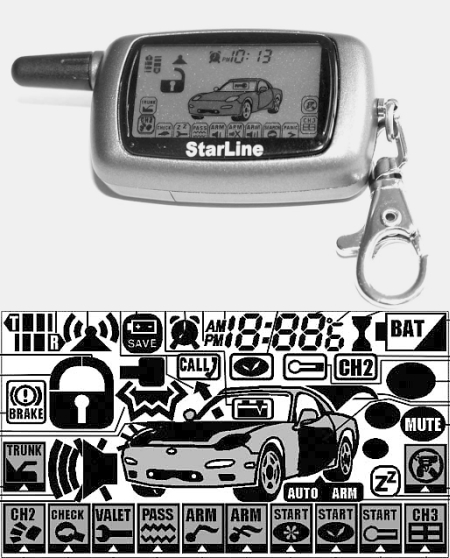

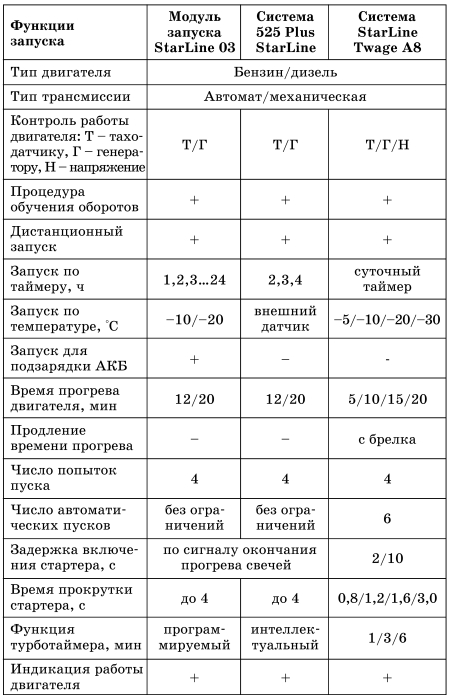

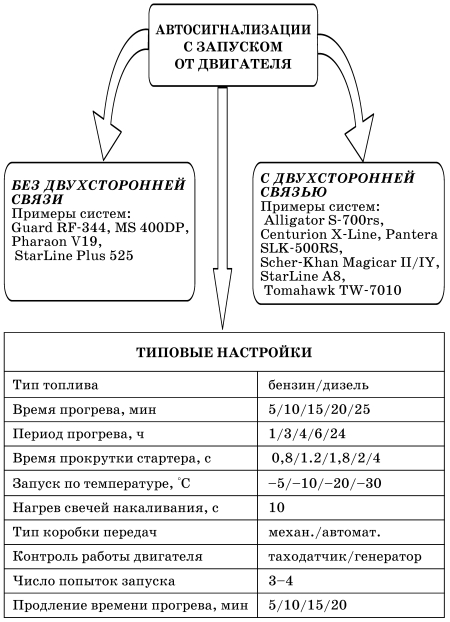

Глава 4 Автосигнализации с дистанционным запуском для подогрева двигателя Назначение и функции систем Дополнительная электроника, встроенная в автомобильные сигнализации, может помочь, чтобы автомобиль зимой не превратился в бесчувственный снежный ком. Идея не нова, но популярности таких устройств это совершенно не мешает. Они с успехом прогревают двигатель и не дают ему замерзнуть. Для этого не нужна внешняя электроэнергия и какие-либо подогреватели, поскольку для нагрева двигателя используется сам двигатель и его топливо, которого должно быть в некотором избытке. При этом, периодически запуская двигатель, удается поддерживать его температуру таким образом, чтобы следующий его запуск был «легким» и безотказным. Одновременно с прогревом двигателя обогревается и салон автомобиля. Чем же прогревается салон при автозапуске? Отвечаем – штатным отопителем (печкой, системой климат-контроля), который вы заблаговременно оставили включенным. Несмотря на хорошо известные и важные потребительские возможности автозапуска двигателя, этим устройствам часто потенциальный пользователь не уделяет того внимания, которого они заслуживают. В настоящее время устройства дистанционного и автоматического запуска претерпели коренные изменения, благодаря которым в них удачно сочетаются охранные функции и запуск двигателя. На российском рынке представлено достаточно много охранных устройств с автозапуском, что позволяет сделать подходящий выбор (см. рис. 4.1). Рис. 4.1. Блок-схема охранных устройств с автозапуском. К наиболее существенным последним достижениям в автосигнализациях с автозапуском относится внедрение двухсторонней связи между охранной системой и пользователем. С ее использованием возросла наглядность представляемой информации о состоянии автомобиля и комфортность управления автозапуском и охранной системой. Это в целом, безусловно, новый продукт. Главная новизна нового продукта не в наличии в нем режима автозапуска, а в увеличении дальности сообщений о срабатывании и состоянии сигнализации, малая величина которой в прежних моделях из-за роста угонов, отсутствия близких мест парковки совершенно перестала удовлетворять водителя. Увеличение возможностей по управлению охранной системой (в том числе и автозапуском), с нашей точки зрения, в системах с двухсторонней связью является скорее следствием открывшегося «горизонта возможностей», а отнюдь не первопричиной. Разработчикам грешно было не воспользоваться этими возможностями для дистанционного прогрева двигателя или для охлаждения салона автомобиля (если машина оборудована кондиционером). Потребительская привлекательность систем с двухсторонней связью обусловлена: • в первую очередь, тем что благодаря контролю состояния охраны на приличном расстоянии (700-1500 м) у водителя исчезла или существенно снизилась тревога за сохранность автомобиля; • во-вторых, управление системой и контроль состояния охраны стали осуществляться с одного эргономического и изящного пульта с жидкокристаллическим дисплеем. Прежде чем рассматривать функции систем с автозапуском, укажем на возможность работы некоторых автосигнализаций (без двухсторонней связи) в режиме охраны с работающим двигателем. Из названия режима следует, что водитель, вынув ключ из замка зажигания и закрыв двери, может оставить автомобиль под охраной с работающим двигателем на неограниченное время. Работающий же двигатель будет всегда теплым, а включенный отопитель салона в лютый мороз сохранит еще и тепло в салоне. При открывании двери (или капота, багажника) сигнализация выключит двигатель и запустит сигнал тревоги. Наличие установленных в автомобиле блокировок не позволит угонщику вновь запустить двигатель. Отметим, что в этом режиме входящий в состав системы датчик удара отключается. Недостаток системы – из-за расхода топлива режим не может быть длительным. Режим охраны с работающим двигателем имеют системы Alligator S-300, Bruin BR-930, Centurion Xanada, Fortress, KGB VS-4000/VS-5000, Mongoose Matrica, Partisan RX-1/RX-4, «Сталкер», StarLine Twage A6 и ряд других. Немаловажно, что наличие такого режима практически не увеличивает стоимость австосигнализаций. У некоторых автосигнализаций, уже установленных на автомашины и не имеющих дистанционного запуска двигателя, его можно получить, подключив к автосигнализации дополнительный модуль запуска, например, такие, как модули StarLine 03, «Абсолют» АRS-201, SRS-101, Reef DZ-01. Удобством наращивания функции запуска является и то, что к используемой автосигнализации не предъявляется дополнительных требований, кроме того, чтобы для управления запуском она имела свободный сервисный канал. В конечном результате пользователь получает дистанционный запуск с экономией своих затрат. Часто пользователь интересуется, ухудшается ли с применением дистанционного запуска уровень охраны автомобиля? Не проще ли находящийся «под парами» автомобиль угнать? Поскольку в автомашине с работающим двигателем отключен датчик удара, чтобы вибрация кузова и шасси не регистрировались им, то теоретически уровень защиты несколько ниже обычного. Но отключение датчика удара есть стандартная функция, часто используемая и в обычной охранной системе. Угнать автомобиль с работающим двигателем так же трудно, как и неработающий. Поскольку двигатель прогрет, то двигатель быстрее завести, но не быстрее преодолеть его защиту. Может быть, системы с автозапуском имеют упрощенные функции охраны в противовес дополнительным функциям запуска? Конечно, нет. Системы автозапуска на открытие капота, двери реагируют стандартным глушением двигателя и включением тревоги, не давая возможности угонщику вновь его запустить и похитить автомобиль. Более того, мощные современные охранные комплексы и рассчитаны на то, чтобы предоставить владельцу автомобиля все наилучшие средства защиты в сочетании с максимальным комфортом. Общие свойства систем с автозапуском К общим свойствам систем с автозапуском отнесем виды запуска, остановки двигателя и условия безопасного использования. Виды запуска двигателя на удалении от водителя: – дистанционной текущей командой с брелка при нахождении системы в режиме охраны; – автоматически ежедневно в установленное время; – автоматически периодически через заданные интервалы времени; – автоматически при снижении температуры до установленного значения. Виды остановки двигателя: – дистанционной текущей командой с брелка; – автоматически по истечении заданного времени прогрева; – автоматически при проникновении в автомобиль постороннего лица и срабатывании тревоги. Условия безопасного использования: – запуск не будет осуществлен текущей командой при включенном зажигании; – запуск не производится при нарушении любого условия программной нейтрали; – процедура запуска будет прекращена или запущенный двигатель будет остановлен в случае нажатия педали тормоза, отключения стояночного тормоза, открытия капота или двери, превышения оборотов двигателя, а также после того, как были исчерпаны все попытки запуска. Несомненные удобства использования систем с автозапуском состоят в том, что многие режимы обладают широким набором настроек, позволяющим приспособить их к любым автомобилям и предпочтениям водителя (см. рис. 4.1). Дистанционный запуск. Если дистанционный запуск производится с помощью команды брелка, то автоматический (ежедневный и периодический) запуск осуществляет встроенный в систему таймер в соответствии с выполненными заранее программными установками. Последние определяют время прогрева и интервал запуска, выбираемые в зависимости от ожидаемой температуры наружного воздуха. В частности, периодический запуск с интервалом (периодом) в 24 часа является и ежедневным. Как правило, число возможных периодических запусков ограничено 8 или, реже, 13. Ежедневный запуск двигателя. В системах предусмотрен один из двух способов установки времени запуска. В первом способе (с установкой времени) значение требуемого момента времени устанавливается (программируется) на часах-брелках ЖК. Такую установку можно производить в любой текущий момент времени, и тогда запуск двигателя будет произведен в установленное время в следующие сутки. Во втором способе (без установки времени) автоматический запуск двигателя будет осуществлен в следующие сутки, в момент времени, когда была накануне произведена его активация. Запуск по температуре. Наиболее удобным является запуск по датчику температуры системы. Привязка автозапуска к значению температуры датчика позволяет произвести запуск двигателя, когда показания датчика достигают запрограммированной величины. Этот режим позволяет уменьшить в принципе число запусков двигателя по сравнению с периодическим запуском. Поэтому при наличии запуска по температуре периодический запуск может быть вообще не предусмотрен. Типовые установки значения температуры -5 °C, – 10 °C, – 20 °C, – 30 °C. В большинстве систем контроль температуры производится внутри салона, так как датчик температуры встроен в антенный или центральный блок, устанавливаемые в салоне. В случае использования внешнего температурного датчика и установки его под капотом можно контролировать температуру и под капотом (системы Centurion XP, Tomahawk TW-9010). Отметим, что если послать с брелка сигнал, то на индикаторе брелка можно наблюдать значение температуры в автомашине. Функция турботаймера. Она используется при наличии в автомобиле турбированного двигателя. Турботаймер экономит ресурс турбины. Его особенность состоит в том, что после завершения поездки необходимо дать двигателю поработать несколько минут на холостых оборотах, необходимых для остывания турбины. При этом водитель покидает автомобиль сразу после его остановки и включения охраны. Автосигнализация обеспечивает работу двигателя на холостых оборотах заданное время, а потом выключает двигатель. Фиксированный режим турботаймера обладает постоянной длительностью работы двигателя. Интеллектуальный режим сокращает время работы двигателя на основе анализа числа оборотов холостого хода. Дизельные двигатели. Предварительной настройкой автосигнализации учитывается тип топлива, используемого двигателем. Для запуска дизельного двигателя после включения зажигания производится вначале в течение 10 с прогрев свечей накаливания, после которого включается стартер. Для бензинового двигателя такая функция не нужна, и стартер у них включается сразу при получении команды запуска. Время прокрутки стартера у дизельных двигателей автоматически устанавливается более длительным, чем у бензиновых двигателей. Дальность действия систем. Системы без двухсторонней связи имеют стандартную дальность в пределах 10–40 м. Дальность систем с двухсторонней связью намного больше, и она зависит от направления передачи. У всех двухсторонних систем дальность передачи в направлении от автомашины к брелку выше (500-1200 м), чем от брелка к автомашине (типовое значение 600 м). Почти все команды управления, как и в системах с односторонней связью, выполняются вблизи автомобиля. Исключением является (ради чего и применяют «двухсторонки») посылаемый водителем к автомашине запрос о состоянии охранных зон и определения наличия связи между машиной и брелком. А ко второму исключению относится команда на автозапуск двигателя. Об успешном запуске автосигнализация информирует водителя соответствующим сигналом. Приоритет связи, таким образом, отдан контролю состояния охраны машины, а не управлению с брелка. Поскольку дальность действия зависит от «зашумленности» радиоэфира, то разработчики не всегда приводят ее значения в своих руководствах. Вызов водителя. Данная функция реализуется двумя примерно равноценными способами. В первом из них (вызов снаружи) в антенный блок (пейджер) встроен датчик, срабатывающий при легком ударе по стеклу. При легком постукивании снаружи по стеклу в районе установки датчика на брелок посылается сигнал вызова. Сигнал тревоги, естественно, не вырабатывается. Во втором способе (вызов при нахождении внутри автомобиля) в антенном блоке установлена кнопка, при нажатии которой и посылается сигнал вызова. Тип коробки передач. Современные системы автозапуска можно установить на автомобили как с механической, так и с автоматической коробкой передач. В обоих случаях необходимо исключить при автозапуске возможность движения автомобиля при работающем двигателе. С этой целью выполняется проверка положения рычага переключения передач. В случае неподвижного автомобиля и автоматической коробки передач ее рычаг переключения устанавливается водителем в положение «Паркинг». При этом для контроля используется сигнал датчика положения рычага, который и уведомляет охранную систему, разрешая автозапуск, только если рычаг установлен в положение «Паркинг». Для автозапуска двигателя с механической коробкой передач ее рычаг должен быть установлен в нейтральное положение, исключающее движение автомобиля. Поскольку в механической коробке передач электрические датчики положения рычага отсутствуют, то изготовители охранных систем разработали специальную программную процедуру определения положения рычага в нейтрали. Программное определение нейтрали происходит следующим образом. При постановке автомобиля на стоянку водитель вначале устанавливает рычаг передач в нейтральное положение, затягивает рычаг стояночного тормоза и затем активизирует саму процедуру. В результате чего двигатель может работать какое-то время без ключа зажигания в замке. После чего водитель вынимает ключ зажигания из замка, выходит из автомобиля, закрывает двери и включает режим охраны автомобиля. После постановки охраны двигатель автоматически выключается, завершая программную проверку нейтрали. Приведенная последовательность действий является необходимым и достаточным условием для обеспечения нейтрального положения рычага коробки передач. Система готова к дистанционному или автоматическому запуску двигателя. Если последовательность или порядок выполнения приведенных выше действий будут нарушены, то автозапуск будет невозможен. Например, если после остановки двигателя будет снята охрана либо открыта и вновь закрыта дверь, то двигатель не будет подготовлен к автозапуску. Практика использования программной нейтрали показала, что к этой необычной процедуре быстро привыкают даже опытные водители, ранее не имевшие систему автозапуска. Любые другие ухищрения (микропереключатели на рычаге передач), по нашему мнению, не надежны. Активизация программной процедуры контроля нейтрали в системах может выполняться по-разному. В некоторых системах для этого достаточно подать команду с брелка, либо до выключения зажигания открыть дверь, либо включить специальный тумблер. Дополнительными условиями автозапуска, как правило, служат поднятый рычаг стояночного тормоза и закрытый капот. Контроль работы двигателя. Он необходим для определения, завелся двигатель или нет. Если двигатель не завелся, то система предпримет еще несколько попыток запуска. При этом время прокрутки стартера будет возрастать с каждым новым запуском. Контроль работы двигателя производится путем измерения амплитуды и частоты напряжения на средней точке генератора или на входе тахометра. При неработающем двигателе это напряжение близко к нулю, а у работающего двигателя достигает 6 В. В некоторых системах предусмотрено запоминание параметров холостого хода (система обучения параметрам холостого хода), позволяющее более надежно определять факт запуска двигателя и останавливать двигатель при значительном увеличении его оборотов. Обход штатных противоугонных систем (иммобилайзеров). Поскольку современный автомобиль имеет штатную сигнализацию или иммобилайзер, то для осуществления автозапуска двигателя предусматривается их обход (временное отключение). Характерно, что такая функция имеется в наличии почти у двух третей систем с дистанционным запуском. Штатная «противоугонка» автомобиля доставляет при установке автозапуска определенную «головную боль» установщикам. Дело в том, что она препятствует в запуске двигателя не только угонщику, но и системе автозапуска. Недавно найдено изящное решение, названное обходом этой «противоугонки» при автостарте и сохраняющее ее защитные функции при обычном управлении с помощью электронного ключа (транспондера). Никогда не соглашайтесь на «вырезание» штатной противоугонной системы, предлагаемое некоторыми установщиками. Для пользователей укажем, что для совмещения штатной «противоугонки» с автозапуском могут использоваться, например, модули обхода BP-1, BP-2 компании «Ультра Стар» или Scher-Khan BP-2 компании «Мега-Ф». Число повторных запусков. Оно ограничено 3–5 циклами, из расчета, что водитель имеет исправно запускающийся двигатель, хороший аккумулятор и масло нужной вязкости. Все это вместе взятое, должно обеспечивать запуск двигателя при времени прокрутки стартера не более 2–3 с. Повторные пуски выполняются, как правило, дольше на 1 с. Оригинальным решением, сокращающим число повторных пусков, является запоминание длительности пуска в обычном режиме и повторение его при автозапуске. Состав оборудования В составе систем дистанционного запуска (рис. 4.2) обязательно присутствуют силовые реле, коммутирующие токи силой в 30–40 А. Эти реле могут быть встроены в корпус центрального блока системы или быть внешними, скомпонованными в единую группу. С их помощью программа системы осуществляет дистанционный запуск двигателя, заменяя, по сути, коммутацию цепей, которую выполняет ключ замка зажигания автомобиля. Естественно, что выходные контакты этих реле подключаются к цепям Зажигание 1(Ign 1), Зажигание 2 (Ign 2), Аксессуары (Acc) и Стартер (Start) (рис. 4.2). В процессе запуска двигателя реле, управляемые программой, последовательно срабатывают, обеспечивая поступление напряжения 12 В в соответствующие цепи. Рис. 4.2. Схема подключения силовых реле системы запуска. Временные диаграммы работы систем могут отличаться в деталях от приведенных инструкций. Обратите внимание, что напряжение стартера появляется с задержкой относительно зажигания. Данная задержка используется для прогрева свечей накаливания в случае использования дизельного двигателя. Напряжение стартера и его прокрутка прекращается (если не истекло заданное время прокрутки) после того, как система зарегистрировала по сигналам таходатчика запуск двигателя. С этого момента времени выдается напряжение на аксессуары и начинают мигать габаритные огни, показывая, что двигатель работает. Как указано выше, автозапуск может быть выполнен с помощью трех видов аппаратуры, выпускаемой многими фирмами. В качестве примера ниже мы рассмотрим следующие разновидности систем автозапуска с торговой маркой StarLine: • модуль запуска StarLine 03; • охранную систему с дистанционным запуском StarLine Plus 525; • охранную систему с двусторонней связью и дистанционным запуском StarLine Twage A8. Модуль запуска двигателя StarLine 03 Этот модуль (рис. 4.3) предназначен для использования совместно с любой охранной системой автомобиля и любым его типом двигателя и трансмиссии. Модуль подключается к охранной системе автомобиля или автосигнализации по цепи дистанционного запуска и остановки двигателя. В качестве этой цепи следует использовать выход сервисного канала, тогда запуск и остановка двигателя будут осуществляться при нажатии кнопок штатного брелка автосигнализации. Кроме цепи управления запуском, предусмотрены также дополнительные цепи контроля запуска двигателя, контроля концевых выключателей капота и дверей, габаритных огней и другие. Рис. 4.3. Модуль запуска StarLine 03 (от компании «Ультра Стар»). Функциональные возможности модуля приведены в таблице 4.1. Оригинальной функцией модуля является автоматический запуск двигателя при снижении напряжения аккумулятора. Для запуска двигателя по температуре используется внешний температурный датчик. Модуль имеет индикацию причин неудачного запуска, режим обучения оборотам холостого кода. Предусмотренная в нем функция антиограбления с имитацией сбоев в работе двигателя повышает защитные возможности сопрягаемой с ним автосигнализации. Таблица 4.1. Характеристики запуска двигателя систем StarLineОхранная система StarLine 525 Plus Классическая охранная система StarLine 525 содержит два брелка дистанционного управления с четырьмя кнопками, центральный процессорный блок, миниатюрный приемник сигналов управления с антенной, двухуровневый датчик удара и внешний интерфейс центрального замка. Укомплектована система жгутами проводов, светодиодным индикатором, сервисной кнопкой и тумблером Start для активизации запуска двигателя. Управление запуском и остановкой двигателя осуществляется нажатием четвертой кнопки брелка. Успешный запуск двигателя показывается постоянным горением габаритных огней. Если двигатель не запустился ни в одной из возможных четырех попыток запуска, то по числу миганий «габаритов» можно определить причину, почему он не запустился. В системе применен оригинальный интеллектуальный режим турботаймера с контролем оборотов двигателя. Алгоритм режима обеспечивает мгновенную остановку двигателя, если его обороты в последние 5 минут работы не превышали оборотов холостого хода. В противном случае после закрытия последней двери двигатель будет автоматически заглушен через 3 минуты, которых вполне достаточно для остывания турбины и ее подшипников. В системе предусмотрен и запуск двигателя по температуре, но для этого необходимо подключить к ней внешний температурный датчик. При установке системы на дизельный двигатель перед началом прокрутки двигателя стартером будут прогреваться накальные свечи. Их прогрев будет производиться до получения охранной системы сигнала окончания прогрева. Если система не получит сигнал окончания прогрева свечей в течение 45 с, то запуск двигателя будет отменен. Возможно программирование около десяти функций системы, производимых переключателями, расположенными в центральном блоке. Охранные и сервисные функции системы достаточно полны и традиционны для охранных систем данного класса. Заслуживает упоминания наличие режима иммобилайзера и динамического кода брелков. В целях современного противодействия перехвату кода включение и выключение режима охраны осуществляется разными кнопками брелка. Охранная система StarLine Twage A8 Система имеет мощные охранные функции в сочетании с дистанционным запуском двигателя и двухсторонней связью с превосходной величиной дальности около 1 км. Высокие пользовательские свойства системы достигнуты благодаря информативности брелка и гибкости управления с помощью уникального курсорного принципа выбора команд. В комплекте системы имеются два брелка, один из которых с двухсторонней связью и жидкокристаллическим дисплеем, а второй – стандартного типа без обратной связи. В составе системы – центральный процессорный блок, модуль приемопередатчика (пейджер) с антенной, двухуровневый датчик удара, светодиодный индикатор, три кнопки (сервисная, антиограбления, капота) и комплект кабелей. «Богатство» функциональных возможностей систем с автозапуском приводит к увеличению размеров центрального блока. Рассмотрим вначале режимы запуска двигателя. Предусмотрены дистанционный и автоматический запуск, а также запуск по температуре с установкой любого из четырех типовых значений температуры (см. табл. 4.1). Число автоматических пусков по температуре в сутки ограничено шестью. Вряд ли такое число запусков на практике может оказаться недостаточным. Даже если автомобилем не пользоваться целые сутки, то температурные запуски можно «растянуть» по времени, установив более низкое значение температуры запуска. Предусмотрена в системе оригинальная функция продления времени работы двигателя (от 5 до 20 мин), запущенного дистанционно. Этим режимом можно воспользоваться, если установленного времени прогрева оказывается недостаточно либо из-за задержки выезда желательно сохранить тепло в салоне. Заметим, что другие рассмотренные выше системы этой же торговой марки данного ограничения по числу запусков не имеют. Возможности периодического запуска по таймеру система не имеет. Впрочем, при наличии запуска по температуре он становится и необязательным. Суточный таймер системы позволяет произвести ежедневный запуск в одно и то же время, через 24 часа от момента активации режима. Система запуска двигателя достаточно универсальна: ее можно использовать с любым типом двигателя и любым видом трансмиссии. Состояние охраны автомобиля и двигателя отображаются на дисплее брелка. В последней версии системы предусмотрен и режим турботаймера. С момента появления двухсторонних систем пользователи высоко оценили информативность брелков с дисплеями в сочетании с их малыми размерами. Для сохранения миниатюрности брелков разработчики систем вынесли кнопки управления на боковую сторону брелка, разместив на основной плоскости жидкокристаллический дисплей. Такая конструкция брелка только поначалу была непривычна пользователям стандартных систем без обратной связи. С первого взгляда брелок системы А8 поражает обилием иконок-пиктограмм (рис. 4.4.), поскольку их число составляет 28. Но в каждой конкретной ситуации их не более 8, а наглядностью «иконок» достигнуты удобства контроля и управления. Рис. 4.4. Брелок системы StarLine Twage A8: а) внешний вид; б) экран дисплея. Как известно, развитые функциональные возможности систем потребовали увеличения числа команд, которое в ряде современных систем достигает трех десятков, и их использование без письменных инструкций или памяток стало невозможно. В системе StarLine Twage был предложен новый способ управления, радикально решающий эту проблему. В этом способе двенадцать наиболее важных и часто используемых команд управления помещены в виде пиктограмм, постоянно находящихся в нижней строке экрана дисплея. Поэтому пользователю нет необходимости их запоминать. Выбираются они с помощью перемещения (наведения) на них курсора, вследствие чего данный способ управления получил название «курсорного». Посылка нужной команды состоит из двух шагов. В первом шаге курсор устанавливается кнопкой 3 на пиктограмму нужной команды, а на втором шаге при нажатии кнопки 2 передается выбранная команда. Несомненны для пользователя удобства использования в брелке совокупности всех видов сигналов оповещения о тревоге: звуковых, визуальных (иконки) и вибрации. Мы не будем перечислять многочисленные охранные и сервисные функции, отметим лишь наиболее характерные и интересные пользователю. Во-первых, повышена защищенность системы за счет увеличения числа возможных блокировок двигателя до трех. Во-вторых, предусмотрены популярные режимы иммобилайзера и антиограбления. Сервисные возможности системы поддерживаются четырьмя сервисными каналами. Детальность проработки возможностей системы иллюстрирует наличие функции включения режима охраны без брелка. Парадоксально, что по молчаливому соглашению у большинства охранных систем предусмотрено экстренное выключение охраны, но вот возможность включения охраны без брелка вообще выпала из внимания разработчиков других систем. Установка охранных систем с запуском двигателя Охранные системы с запуском двигателя более сложны, чем обычные системы охраны. Но из этого отнюдь не следует, что их нельзя самостоятельно установить тем читателям, кто привык все делать своими руками. И все же подчеркнем необходимость иметь определенные навыки в чтении электрических схем, монтаже устройств, а также знание электрооборудования автомобиля. Если все написанное выше для вас «темный лес», то лучше обратиться в сервисные станции. Но, прочтя эту главу, вы сможете осознанно произвести выбор необходимого оборудования и определить необходимые его функции. Подготовка. Ознакомьтесь с электрической схемой охранной системы и назначением каждой цепи (провода). Рассмотрите схему электрооборудования автомобиля и найдите все цепи, к которым нужно будет подключить провода охранной системы (это, пожалуй, одна из самых сложных операций). Определите необходимость установки кнопочных выключателей капота и багажника. Определите, какие функции надо запрограммировать и как его выполнить. Размещение компонентов. Центральный блок разместите в салоне в скрытом месте, предпочтительнее под приборной панелью, тогда длина соединительных проводов будет минимальна. Предусмотрите, как и где будет закреплен блок (винтами или скотчем). Само крепление блока произведите только после проверки работы системы. Модуль приемопередатчика с антенной установите на лобовом стекле, расположив его на удалении порядка 5 см от металлических деталей кузова. Если в модуле находится датчик температуры, то модуль должен быть удален от источников тепла и на него не должен падать солнечный свет. В противном случае показания температуры могут быть не верны. Сирену разместите под капотом, удалив ее от источников тепла и влаги. Рупор сирены желательно направить вниз. Датчик удара жестко закрепите в салоне автомобиля, обеспечив доступ к регулировкам его чувствительности. Светодиодный индикатор установите на приборной панели, так чтобы он был виден снаружи автомобиля. Сервисную кнопку и тумблеры установите под приборной панелью с возможностью удобного доступа к ним. Найдите места установки кнопочных выключателей капота и багажника и установите их. При закрытом капоте и багажнике зазор между контактами выключателей должен быть не менее 3 мм. Монтаж проводов. Перед монтажом рекомендуем отключить аккумулятор автомобиля, при наличии в автомобиле воздушной подушки или закодированного приемника при отключении питания руководствуйтесь инструкцией автомобиля. Сформируйте жгут проводов, которые нужно провести под капот. При возможности провода, подключенные к цепям в салоне, оформите тоже в виде жгутов. После проверки системы жгуты прикрепите стяжками к неподвижным элементам кузова автомобиля. Прокладку проводов производите как можно дальше от источников электрических помех – катушки зажигания, высоковольтных проводов. Обратите внимание на то, чтобы провода не соприкасались с движущимися частями конструкции автомобиля – педалями, рулевыми тягами и т. п. Монтаж выполняйте при отключенных от центрального блока разъемах согласно инструкции по установке системы. Все неразъемные соединения электропроводки сигнализации выполняйте с помощью пайки и тщательно изолируйте. После монтажа визуально проверьте все подключения, обратив внимание на цвета проводов, и соответствие их назначения местам подключения. Вставьте все разъемы жгутов в центральный блок. Проверка системы. В первую очередь проверяется выполнение охранных функций систем. При обнаружении несоответствий их необходимо устранить. Во вторую очередь проверяется дистанционный и автоматический запуск двигателя во всех предусмотренных режимах. В последнюю очередь проверяется безопасность автозапуска: двигатель не должен заводиться при отпущенном ручнике, открытом капоте и двери, при нарушении условий программной нейтрали (вход в машину) и т. д. Некоторые советы пользователям систем с автозапуском • Для автомобиля с механической коробкой передач применяйте системы только с программной нейтралью. • Помните, что машина с работающим двигателем не чувствительна к ударам. • Для успешного автозапуска всегда необходим хороший аккумулятор, зимнее масло, хорошие свечи. Двигатель должен легко заводиться с ключа. • Проверьте, что двигатель будет остановлен при открытии двери и капота. • Проверьте и запомните инструкцию по автозапуску. • Выбирая систему с автозапуском, убедитесь, что в ней есть индикация и сигнализация факта запуска двигателя. • Для работы аксессуаров (обогреватель салона, кондиционер) при автозапуске их органы управления должны быть заранее установлены в рабочие положения и режимы. |
|
||
