Сверхкритическое крыло

Интересный пример модификации стреловидного крыла представляет собой также так называемое сверхкритическое крыло. (Название происходит от большего критического числа Маха этого крыла в сравнении с классическим стреловидным.) Для этого крыла характерно использование уплощенных профилей с соответствующим образом изогнутой задней частью, что дает более равномерное распределение давления вдоль хорды профиля и тем самым приводит к смещению центра давления назад, а также увеличивает критическое число Маха на 10-15%. Это равносильно увеличению скорости околозвукового самолета (с максимальной скоростью ~ 1000 км/ч) почти на 100-150 км/ч без возникновения волнового кризиса. В других отношениях выгоды от использования сверхкритического крыла невелики, а технология изготовления гораздо сложнее; тем не менее в околозвуковых пассажирских самолетах с реактивным двигателем оно может оказывать существенное влияние на экономичность эксплуатации. Для исследования свойств таких крыльев был использован сверхзвуковой самолет «Крусейдер», а также модернизирован опытный образец самолета F-111A TACT.

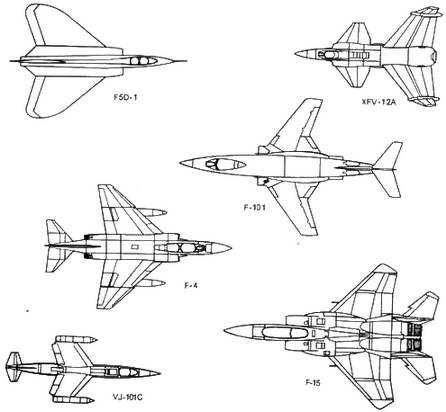

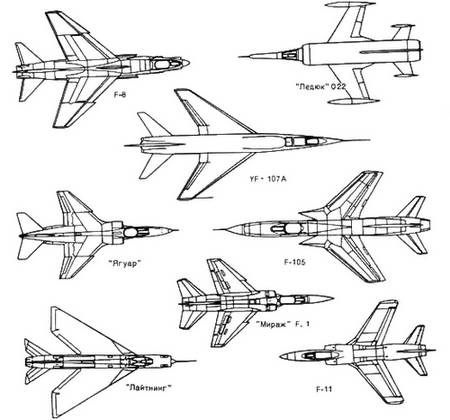

Рис. 1.18. Характерные формы стреловидного крыла самолетов (масштаб 1 :200).

Рис. 1.19. Характер обтекания модели самолета с трапециевидным крылом с наплывом.

Рис. 1.20. Общий вид американского самолета «Крусейдер» F-8 со сверхкритическим крылом.
