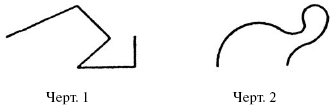

Среди линий мы нередко встречаем такие, которые имеют форму туго натянутой нити. Линии эти называются п р я м ы м и линиями, а каждая часть их – о т р е з к о м прямой линии. Для удобства часто говорят коротко: «прямая», «отрезок», без слова «линия».

Линии иного вида носят другие названия. Те не прямые линии, которые составлены из отрезков прямой (черт. 1), называются л о м а н ы м и. Все прочие линии – не прямые и не ломаные – называются кривыми (черт. 2).

Прямые линии чертят на бумаге, пользуясь линейкой.

Через одну точку можно провести сколько угодно прямых линий. Но через д в е точки сразу может проходить не более о д н о й прямой: нельзя через две точки провести больше одной прямой так, чтобы проведенные линии не сливались в одну. Этим свойством прямых линий пользуются для перекалывания узоров, составленных из прямых линий. Предположим, что вы желаете изобразить в точности узор черт. 3a, т. е. желаете, как говорят, «снять с него копию». Вы можете поступить так: подложить под узор чистую бумагу и проколоть иглой (или ножкой циркуля) конечные точки всех его линий. У вас получится на чистой бумаге то, что. вы видите на черт. 3b. Если затем, глядя на узор; вы соедините точки черт. 3b по линейке прямыми линиями – у вас получится точная копия узора; так как между двумя точками можно провести только одну прямую линию, то ясно, что отрезки, соединяющие точки черт. 3b, должны быть те самые, что и на черт. 3a.

На классной доске мы можем чертить прямые линии помощью шнура, натертого мелом. Натянув его между теми двумя точками, через которые мы желаем провести прямую, приподнимают немного шнур посредине и отпускают: шнур отпечатывает на доске свою форму, т. е. прямую линию. Это называется «отбить» прямую. Плотники, отбивая прямые на бревнах, брусьях или досках, натирают шнур не мелом, а углем.

Чтобы обозначить прямую линию на поле, на лугу, в лесу, вообще, как говорят, «на местности», ее не прочерчивают на земле, а втыкают лишь на ее концах по шесту («вехе»): этого достаточно, потому что через две точки (вехи) может проходить только одна прямая.

Чтобы не указывать на чертеже пальцем, о каком отрезке идет речь, ставят у его концов буквы; желая указать этот отрезок, называют буквы, стоящие у его конечных точек; этого достаточно, потому что через две точки может проходить только одна прямая. Левый стоячий отрезок на черт. 4, например, надо называть АО, нижний лежачий – DС, и т. д. Для таких dобозначений принято упо треблять п р о п и с н ы е буквы латинского алфавита.

Другой способ обозначения отрезков состоит в том, что возле их середины ставят одну малую букву. Например, прямую АВ можно назвать просто b, a AD – а, и т. п.

Называя л о м а н у ю линию, надо перечислить по порядку буквы, поставленные у концов всех ее отрез ков. Например, говорят «ломаная ABCOD» (найдите ее на черт. 4).

Буквы для обозначения точек и линий принято в математике употреблять не русские, а латинские. Они не слишком отличаются от русских, поэтому к употреблению их легко привыкнуть.

Повторительные вопросы

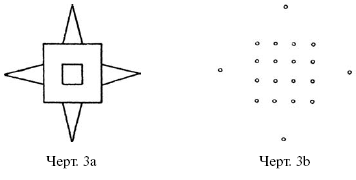

Начертите несколько прямых, ломаных и кривых линий. – Сколько прямых может проходить через одну точку? А через две? – Во скольких местах могут пересекаться две прямые? – Как перекалывают узоры? – Как «отбивают» прямые линии? – Как отмечают их на местности? – Как обозначают прямые линии буквами? Как обозначают ломаные линии? – Когда употребляют прописные буквы и когда – малые?

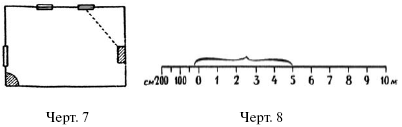

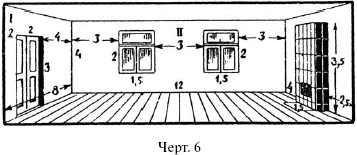

Изображение участка земли, пола комнаты или квартиры в уменьшенном виде называется планом этого участка, комнаты или квартиры. При этом необходимо изготовить уменьшенное изображение так, чтобы по плану участка или комнаты легко было узнать их настоящие размеры. Проще всего возле каждого отрезка на плане надписать его истинную длину. Часто так и делают, – например, когда зарисовывают план от руки, вчерне. На черт. 5 мы видим подобный план комнаты, изображенной на черт. 6. Но не всегда это бывает удобно. Обычно на плане приходится показывать много подробностей, – например, не только размеры самой комнаты, но и ширину окон, дверей, стен, печи и т. п. Если все эти размеры надписать на плане, в нем трудно будет разобраться.

Чтобы план был ясен и нагляден, его изображают «в масштабе». Это значит, что взамен метра действительно длины чертят на плане определенный небольшой отрезок, – напр. 1/2 см; тогда длина комнаты (черт. 6) 12 м изобразится на плане отрезком в 6 см; ширина ее 8 м – отрезком в 4 см; ширина окна 1,5 м – отрезком 0,75 см, или 7,5 мм и т. д. (черт. 7). И наоборот, если на плане ширина дверей равна 1 см, то это показывает, что настоящая ее ширина – 2 метра. О таком плане говорят, что он начерчен в масштабе «2 метра в 1 см».

К планам, начерченным в масштабе, обычно прилагают так называемый «линейный масштаб», который служит для того, чтобы по длине отрезков на плане удобно было находить их истинную длину. Образец такого масштаба изображен на черт. 8. Пользуются им следующим образом. Предположим, мы желаем узнать, как велико истинное расстояние от середины правого угла комнаты до ближайшего угла печки; оно показано на плане черт. 7 точечной линией (пунк тиром). Раздвинув ножки циркуля на расстояние, равное этому отрезку, переносим взятое расстояние на линейный масштаб (черт. 8) так, чтобы правое острие циркуля было у одной из отметок целых метров (т. е. направо от нуля) а левое острие – налево от нуля. В нашем случае правое острие окажется у отметки «5 метров», левое – у отметки «25 см» (число 25 на масштабе не написано, но подразумевается). Значит, истинное расстояние от окна до печки – 5 м 25 см.

Зная, скольким метрам истинной длины отвечает каждый сантиметр плана, легко рассчитать, во сколько раз расстояния на, плане меньше их настоящей величины. В нашем случае расстояния плана меньше их истинной («натуральной») величины во столько раз, во сколько 1 см меньше 2 метров, т. е. в 200. Другими словами, план выполнен в 1/200 натуральной величины. Дробь 1/200 называется «численным масштабом» плана. Если бы он был начерчен в масштабе «1 м в 1 см», то ч и с л е н н ы й масштаб плана был бы 1/100. Масштабу «1/2 м в 1 см» отвечает численный масштаб 1/50 и т. п.

Повторительные вопросы

Что называется планом? – Что значит «начертить план в масштабе»? – В каком масштабе выполнен план черт. 7? В какую долю натуральной величины? – Каким численным масштабам соответствуют следующие: «1 м в 1 см», «2 м в 1 см», «0,5 м в 1 см»?

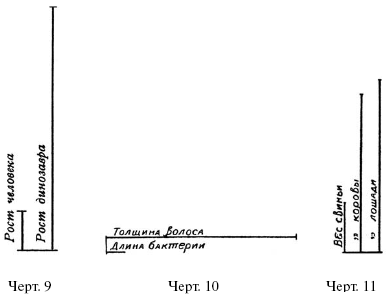

Масштабом пользуются не только для черчения планов, но и для того, чтобы наглядно изображать соотношения различных длин. Пусть, например, вы узнали, что огромный ящер, «динозавр», когда-то живший на земле, имел в высоту 12 метров. Мы желаем наглядно сопоставить рост этого вымершего чудовища с ростом среднего человека (1,7 м). Для этого начертим отрезок (черт. 9), изображающий рост динозавра в каком-нибудь масштабе, например, 2 м в 1 см, – а рядом с ним другой отрезок, изображающий в том же масштабе рост человека. Первый отрезок будет иметь в длину 6 см, второй – только 8,5 мм. Глядя на такой чертеж (черт, 9), мы, конечно, гораздо яснее представляем себе огромный рост динозавра, чем обдумывая число 12 метров.

Если пожелаем сравнить рост динозавра также с ростом средней лошади (2 м) и с ростом жирафа (5,5 м), то должны будем рядом с сейчас начерченными двумя прямыми начертить еще две: одну – длиною в 1 см – для лошади, и другую – длиною 2,8 см – для жирафа. (Сделайте это в вашей тетради.) То, что мы начертили, есть «диаграмма» роста животных.

В рассмотренном сейчас случае мы изображали рост человека и животных в у м е н ь ш е н н о м масштабе. Бывают, однако, случаи, когда надо пользоваться для диаграммы не уменьшенным, а увеличенным масштабом. Пусть, мы желаем составить себе наглядное представление о малости бактерии, длина которой равна 0,004 мм. Сопоставим ее длину, например, с толщиною волоса (0,05 мм). Изберем масштаб «0,001 мм в 1 мм». Тогда толщина волоса изобразится отрезком в 50 мм, а длина бактерии-всего в 4 мм (черт. 10). Когда мы смотрим на такой чертеж, крошечные размеры бактерии представляются нам гораздо нагляднее, чем раньше.

Подобным же способом можно изображать не только соотношение длин, но также соотношение в е с о в, промежутков в р е м е н и, – вообще, всякого рода величин. Мы можем, например, представить на диаграмме соотношение в е с а различных животных. На черт. 11 мы имеем диаграмму веса свиньи (120 кг). кодовы (400 кг) и лошади (440 кг). На этом чертеже каждой миллиметр отвечает 10 килограммам веса. Поэтому вес свиньи изображен отрезком в 12 мм, коровы – 40 мм, лошади – 44 мм. Наконец, рассмотрим, как изображаются на диаграмме промежутки в р е м е н и, – например, продолжительность жизни человека и некоторых животных. Крупные черепахи могут жить до 300 лет; слон – до 200, человек – до 100 лет, орангутанг – до 60 лет, лошадь – до 50 лет, жаба – до 40 лет, олень – до 30 л., курица – до 20 л, собака – до 12 л., кролик – до 7 л. Будем изображать один год каким-нибудь отрезком, например, в 1/5 мм (выбираем мелкий масштаб, чтобы чертеж уместился на листке бумаги). Тогда век черепахи изобразится отрезком в 60 мм, слона – в 40 мм, человека – в 20 мм, и т. д. до собаки и кролика, продолжительность жизни которых надо будет изображать черточками в 2 мм и в 11/2 мм. (Начертите это в вашей тетради.)

II. УГЛЫ. ПЕРВЫЕ СВЕДЕНИЯ ОБ ОКРУЖНОСТИ. ПАРАЛЛЕЛЬНЫЕ ПРЯМЫЕ[2]

Когда прямые линии встречаются, они образуют в местах встречи «углы». Угол – две прямые, исходящие из одной точки. Прямые эти называются с т о р о н а м и угла, а точка, в которой они сходятся, – вершиной угла.

Для обозначения углов употребляют три буквы: две ставятся у сторон, третья – у вершины. Называя угол, начинают с буквы, стоящей у одной стороны, затем называют букву у вершины и, наконец, – букву возле другой стороны. В том же порядке и записывают углы. Например, верхний угол фигуры черт. 12 есть ABC(или СВА); левый угол той же фигуры – ВАС, правый – АСВ (последние два угла можно также назвать CAB и ВСА).

Употребляются и иные способы обозначения углов. Можно, например, называть одну только букву, стоящую у вершины: верхний угол фигуры черт. 12 можно по этому способу назвать: у г. В. Но угол ВАС нельзя назвать «уг. А», так как у точки А лежат вершины двух углов: ВАС и BAD.

Нередко обозначают угол м а л о й буквой или цифрой, ставя их в н у т р и угла, близ вершины. Например, уг. ABCможно обозначить как «уг. а», уг. ВАС – как «уг. 1». Между сторонами угла проводят иногда для ясности дужку (см. уг. 1 черт. 12).

Повторительные вопросы

Какая фигура называется углом? – Покажите на чертеже, где вершина угла, и где его стороны? – Какие вы знаете способы обозначения углов?

Углы различают по их величине. Большим считается не тот угол, стороны которого длиннее, а тот, стороны которого сильнее расходятся врозь. На черт. 13 уг. EDF больше, чем угол 2, потому, что у первого стороны сильней расходятся врозь. Встречаются углы, стороны которых расходятся врозь совершенно одинаково; такие углы можно наложить один на другой так, что их вершины совпадут, а стороны сольются. Углы, которые можно таким образом наложить друг на друга, считаются равными, хотя бы стороны их были неодинаковой длины.

На черт. 13 равны, например, уг. DEH и уг. DFH, уг. 2 и уг. а; вы можете убедиться в этом, есля обведете один угол на прозрачной бумаге и покроете им другой.

Если при наложении сравниваемых углов их вершины и одна сторона совпали, вторая же сторона накладываемого угла оказалась внутри или вне другого угла, то такие углы, конечно, не равны. Тот угол, который оказался внутри другого, считается меньшим.

Рассмотрите на том же черт. 13 углы, вершины которых лежат в точке D. Здесь три угла: уг. EDF, уг. EDHи уг. HDF. Вы видите, что оба меньших угла как раз заполняют собою уг. EDF, который составляется из них, как целое из своих частей. Когда углы так расположены, то говорят, что уг. EDFесть с у м м а углов EDHи HDF. С л о ж и т ь два угла значит найти их сумму, т. е. тот угол, который составится, если приложить их друг к другу, как показано на чертеже 13.

Если на черт. 13 от угла EDFотнять угол EDH, то останется уг. HDF; этот. угол называется р а з н о с т ь ю углов EDFи EDH. Вычесть один угол из другого значит найти их разность.

Повторительные вопросы

Какие углы называются равными? – Зависит ли величина угла от длины сторон? – Покажите на чертеже, что называется суммой и разностью двух углов.

Представьте себе, что мы разводим врозь стороны какого-нибудь угла, – напр. уг. 1 (черт. 14). От этого угол станет увеличиваться: он превратится сначала в уг. 2, потом в уг. 3 и, наконец, в уг. 4, стороны которого составляют одну прямую линию. Такие углы, как уг. 4, называются р а з в е р н у т ы м и углами.

Может ли один развернутый угол быть больше или меньше другого развернутого? Конечно, нет: ведь всякие прямые линии, если их наложить одну на другую, сливаются между собою; значит, должны слиться при наложении и всякие развернутые углы. Итак:

В с е р а з в е р н у т ы е у г л ы р а в н ы м е ж д у с о б о ю.

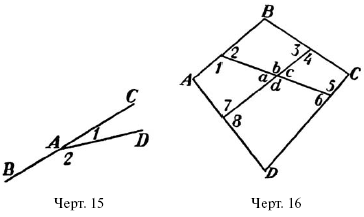

На черт. 15 вы видите углы 1 и 2, которые расположены так, что вершины их совпадают (в точке А) и одна сторона (AD) у них общая, т. е. принадлежит одновременно обоим углам, другие же стороны АВ и АС этой пары углов составляют одну прямую линию. Углы, которые так расположены, называются с м е ж н ы м и. На черт. 16 вы видите несколько пар смежных углов: уг. 1 и уг. 2; уг. 3 и уг. 4; уг. 5 и у г. 6; у г. а и у г. b; уг. с и у г. d, и др.

Если углы, составляющие одну пару смежных углов, равны между собою, – как уг. 7 и 8 на черт. 16, – то каждый из них называется прямым углом. Значит:

П р я м о й у г о л е с т ь о д и н и з д в у х р а в н ы х с м е ж н ы х у г л о в.

Так как оба равных смежных угла составляют вместе один развернутый угол, то прямой угол есть половина развернутого угла. Но все развернутые углы равны друг другу; поэтому равны и их половины, т. е. прямые углы. Значит:

В с е п р я м ы е у г л ы р а в н ы д р у г д р у г у.

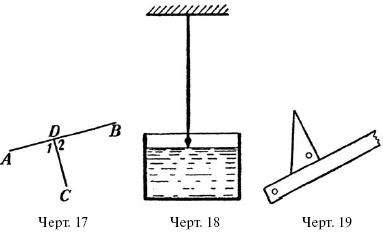

Прямые линии, встречающиеся под прямым углом (черт. 17), называются перпендикулярными друг к другу. На черт. 17, например, уг. 1 = уг. 2, а так как эти углы смежные и притом равные, то они – прямые. Поэтому CDперпендикулярно к АВ и АВ перпендикулярно к CD.

Слово «перпендикулярный» не надо смешивать со словом «вертикальный». В е р т и к а л ь н о й, или о т в е с н о й, называют всякую прямую линию, имеющую направление свободно свешивающейся нагруженной нити.

Все те линии, которые составляют с вертикальной линией прямой угол, называются г о р и з о н т а л ь н ым и. Горизонтальны, например, все линии, проведенные по поверхности воды (черт. 18). Отвесное направление проверяют отвесом (черт. 18); горизонтальное – плотничьим ватерпасом.

На бумаге прямой угол чертят помощью линейки и чертежного треугольника (черт. 19). Проверить, правильно ли изготовлен чертежный треугольник, можно так. Проведя по линейке прямую линию и начертив с помощью треугольника другую прямую к ней, перпендикулярную, прикладывают чертежный треугольник прямым углом к смежному углу: если эти углы равны, то треугольник изготовлен правильно.

Углы, меньшие, чем прямой, называются о с т р ы м и; большие, чем прямой, – т у п ы м и.

Повторительные вопросы к §§ 6 и 7

Какой угол называется развернутым? – Какие углы называются смежными (начертите несколько таких углов)? – Какой угол называется прямым? – Как называется угол, который равен смежному с ним? – Могут ли прямые углы иметь различную величину? – Объясните значение слов: перпендикулярный, вертикальный, отвесный, горизонтальный. – Как чертить перпендикулярные прямые помощью чертежного треугольника? – Какие углы называются острыми? Тупыми? Начертите несколько острых и несколько тупых углов.

Применения

1. Уменье чертить взаимно-перпендикулярные прямые позволяет строить так наз. «графики», т. е. ломаные (или кривые) линии, наглядно показывающие ход изменения явлений. Пусть требуется построить график температуры за неделю по следующим данным:

Изобразим эти температуры рядом перпендикуляров к одной прямой, приведенных на равных расстояниях друг от друга: длина перпендикулярных отрезков будет изображать температуру дня. Верхушки перпендикуляров соединим прямыми линиями: полученная ломаная линия и есть «график температур».

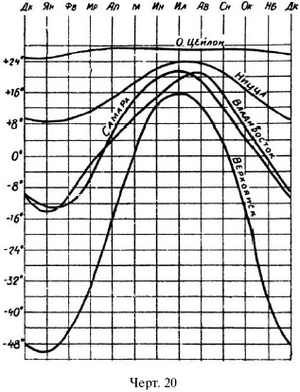

2. На черт. 20 изображены графики годового хода температуры воздуха в разных местах земного шара: на о-ве Цейлон, в Ницце, в Самаре, во Владивостоке и в Верхоянске. Рассматривая эти графики, мы можем ответить себе на ряд могущих возникнуть вопросов, например:

a) Какова температура в среднем за много лет во всех на званных местах 1 мая?

О т в е т. На Цейлоне +27° в Ницце +18°, в Самаре +15°, во Владивостоке +10°, в Верхоянске 0°.

b) Какие дни в году (в среднем) самые жаркие и самые холодные в Верхоянске?

О т в е т. 1-е июля + 15°1-е января – минус 50°

c) В каких городах в апреле средняя температура ниже0°?

О т в е т. В Верхоянске, Владивостоке и Самаре.

d) Какова разница между самой высокой и самой низкой средней температурой в Ницце? В Самаре?

О т в е т ы. В Ницце средняя температура колеблется от +9° до +24°; в Самаре – от минус 10° до +21°.

Сумма обоих смежных углов, очевидно, равна развернутому углу. Но развернутый угол равен двум прямым углам, взятым вместе. Поэтому:

С у м м а о б о и х с м е ж н ы х у г л о в р а в н а д в у м п р я м ы м у г л а м.

Например, на черт. 21 уг. 1 +уг. 2 = двум прямым углам.

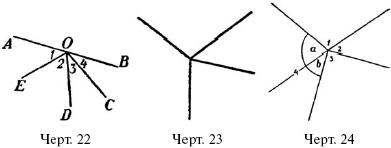

Бывает, что по одну сторону прямой расположено не два угла, как в случае смежных углов, а несколько углов, – как на черт. 22. Легко убедиться, что сумма этих углов также равна двум прямым: из них всегда можно составить одну пару смежных углов (на черт. 22 углы АОD и DOВ, или АОЕ и ЕОВ).

Подобным же образом можно найти, чему равна сумма углов,! расположенных вокруг общей вершины, как на черт. 23. Продолжив одну из сторон за общую вершину (черт. 24), получим две группы углов: группу 1 и а, сумма которых равна двум прямым (почему?), и группу углов 2, 3, Ь, сумма которых равна также двум прямым углам; значит, сумма всех углов вокруг общей вершины равна 4 прямым углам.

Повторительные вопросы

Чему равна сумма смежных углов? – Сумма нескольких углов, расположенных по одну сторону прямой линии? – Сумма всех углов, расположенных вокруг общей вершины?

Предварительные упражнения

1) На черт. 25 уг. 1 = 48°. Найти прочие углы.

2) На черт. 25 уг. b = 136 °. Найти прочие углы.

Когда две прямые линии пересекают друг друга (черт. 25), они образуют две пары углов, стороны которых составляют продолжение одни других: одна пара – уг. 1 и уг. 2; другая – уг. а и уг. b. Особенность противоположных углов та, что углы, составляющие такую пару, всегда равны между собою: у г. 1 = уг. 2, уг. а = у г. b. Действительно, если например (черт. 25) уг. 1 = 40°, то уг. b = 180° – 40° = 140°, уг. 2 = 180° – 140° = 40°, и уг. а = 180° – 40° = 140°; мы видим, что уг. 1 = уг. 2, и уг. а = уг. b. Вообще, так как уг. 1 вместе с углом а равен двум прямым (почему?), а уг. 2 вместе с тем же углом а тоже равен двум прямым, то ясно, что уг. 1 должен равняться уг. 2. Итак:

П р о т и в о п о л о ж н ы е у г л ы р а в н ы.

Повторительные вопросы.

Какие углы называются противоположными? знаете свойство противоположных углов?

До сих пор мы говорили только о прямых линиях. Из к р и в ы х линий остановимся на о к р у ж н о с т и (черт. 26). Окружность чертят циркулем. Острие ножки раздвинутого циркуля втыкают в бумагу, другую же ножку с карандашом вращают вокруг первой; когда карандаш сделает полный оборот, он проведет на бумаге замкнутую кривую – окружность. Та точка, в которую было воткнуто острие циркуля, называется ц е н т р о м окружности. Понятно, что все точки окружности удалены от центра на одинаковое расстояние; это расстояние называется р а д и у с о м окружности. Значит:

О к р у ж н о с т ь е с т ь к р и в а я л и н и я, в с е т о ч к и к о т о р о й о д и н а к о в о у д а л е н ы о т о д н о й

т о ч к и, н а з ы в а е м о й ц е н т р о м.

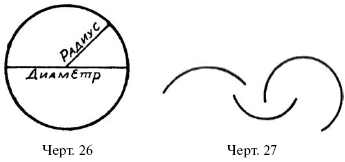

Прямая, соединяющая две точки окружности через центр, называется д и а м е т р о м.

Всякая часть окружности называется ее д у г о ю (черт. 27).

Плоская фигура, ограниченная окружностью, называется к р у г о м.

Повторительные вопросы

Что такое окружность? Центр? Радиус? Дуга? – Покажите все это на чертеже. – Все ли радиусы одной окружности равны между собою? – Что больше: диаметр или радиус? Во сколько раз?

Применения

3. Гудок завода слышен на 4 км. Начертить в масштабе 1 км в 1 см границу местности, где слышен гудок этого завода.

Р е ш е н и е. Вокруг точки, обозначающей положение завода, начертить окружность радиусом 4 см.

4. Радиус круга 100 см. Некоторая точка удалена от центра на 40 см. Лежит ли она внутри круга или вне его? Каково ближайшее расстояние от этой точки до окружности?

Р е ш е н и е. Точка лежит внутри круга. Ближайшее расстояние ее от окружности надо считать вдоль диаметра, проведенного через эту точку; оно равно 60 см. Дальнейшее расстояние (вдоль того же диаметра) – 140 см.

Две прямые линии могут пересечься друг с другом только в одной точке; более одной общей точки две разные прямые иметь не могут, – иначе они сливаются одна с другой. В скольких же точках могут пересекаться друг с другом прямая и окружность?

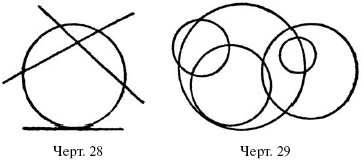

Начертите одну или несколько окружностей и пересеките их прямыми линиями (черт. 28). Вы убедитесь, что прямая и окружность могут встречаться или в двух точках или в одной. Более двух общих точек прямая и окружность иметь не могут.

Подобным же испытанием мы найдем, что и две окружности не могут иметь более двух общих точек: они встречаются или в одной или в двух общих точках (черт. 29). Итак, запомним:

П р я м а я и о к р у ж н о с т ь и л и д в е о к р у ж н о с т и н е м о г у т и м е т ь б о л е е д в у х о б щ и х т о ч е к.

Применения

5. В городе два завода в 8 км друг от друга. Гудок одного слышен на 5 км, другого – на 6 км. Изобразите, в выбранном вами масштабе, границы местности, где слышны гудки обоих заводов.

Р е ш е н и е. Выберем масштаб 2 км в 1 см. Взаимное удаление заводов изобразится тогда отрезком в 4 см. Наметив на чертеже две точки в расстоянии 4 см одна от другой, проведем вокруг одной из них (как около центра) окружность радиусом 21/2 см, а вокруг другой – радиусом 3 см. Окружности пересекутся, и общая часть обоих кругов будет изображать местность, где слышны гудки обоих заводов.

6. Две радиостанции расположены в 600 км одна от другой. Дальность приема одной 400 км, другой – 300 км. Начертите, в масштабе 100 км в 1 см, границу местности, где можно принимать обе станции.

Р е ш е н и е сходно с решением предыдущей задачи

Какою мерою измеряются углы? Д л и н у линий измеряют д л и н о ю определенной линейки (метром); в е с вещей – в е с о м определенной гири. Так и у г л ы измеряют определенным у г л о м, который принимают за меру углов. Мерою для углов избран

п р я м о й угол, потому что все прямые углы имеют одну и туже величину. Но прямой угол слишком велик, чтобы служить удобной единицей меры; поэтому пользуются некоторою д о л е ю его – именно 90-й. Прямой угол делят на 90 равных частей, и такими частями измеряют все прочие углы, т. е. узнают, сколько этих частей заключается в измеряемом угле. 90-я доля прямого угла называется у г л о в ы м г р а д у с о м. Угол в один градус весьма мал; все же для точных измерений приходится пользоваться даже долями такого угла. Принято употреблять для этого 60-ю долю градуса; она называется у г л о в о ю м и н у т о ю. Итак:

прямой угол = 90 углов, градусам,

градус = 60 углов, минутам.

На письме градус сокращенно обозначается маленьким кружком (как и градус температуры), а минута – знаком ’. Например, 23° 27’ означает 23 градуса 27 минут.

Объясним теперь, каким образом производится измерение углов на практике.

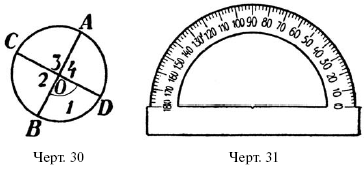

Проведем в какой-нибудь окружности два диаметра под прямым углом друг к другу (черт. 30). Получим четыре угла (1, 2, 3 и 4), вершины которых лежат в центре. Угол, вершина которого лежит в центре круга, называется ц е н т р а л ь н ы м углом. У нас имеется, следовательно, 4 равных центральных угла. Легко убедиться, что в этом случае равны и те 4 дуги, которые лежат между сторонами наших углов, т. е. что дуга АD = дуге DB= дуге ВС = дуге СА. Для этого достаточно лишь мысленно перегнуть окружность по начерченным диаметрам. При перегибании по диаметру АВ прямая ODдолжна пойти по ОС, потому что угол 4 равен углу 3; точка D должна оказаться в точке С, потому что OD = ОС (как радиусы одной окружности). Значит, начала (А) и концы дуг ADи СА совпадут; но при этом непременно совпадут и все промежуточные точки обеих дуг, потому что они удалены от центра О одинаково. Таким же образом можно убедиться, что равны между собою все 4 дуги. Вообще, равные центральные углы одной окружности имеют всегда и равные дуги между их сторонами. Поэтому, если каждый из 4-х прямых углов 1, 2, 3, 4 разделить на 90 равных частей, то и дуги между ними разделятся на равные части, которые будут составлять 360-ю долю полной окружности. Эта 360-я часть полной окружности тоже называется «градусом», но – в отличие от углового – д у г о в ы м. Мы видим, что каждому дуговому градусу отвечает один угловой градус; поэтому сколько между сторонами какого-нибудь центрального угла содержится д у г о в ы х градусов, столько же в этом угле у г л о в ы х градусов. Узнать же, сколько между сторонами измеряемого угла дуговых градусов, можно при помощи особого чертежного инструмента – т р а н с п о р т и р а.

Т р а н с п о р т и р – это металлический или бумажный полукруг (черт. 31), дуга которого разделена на градусы (т. е. на 180 равных частей).

При измерении угла накладывают на него транспортир так, чтобы вершина утла была в центре полуокружности. Таким образом, измеряемый угол п р ев р а щ а е т с я в ц е н т р а л ь н ы й, и тогда число градусов в его дуге легко отсчитать по делениям, нанесенным на краю транспортира. Диаметр дуги транспортира должен при этом сливаться с одной стороной измеряемого угла. Черт. 32 поясняет сказанное.

Прибавим еще, что 60-я доля дугового градуса называется «дуговой минутой».

Над числами, которые получаются от измерения углов, можно производить различные действия – складывать, вычитать, умножать, делить. Если, например, надо сложить два угла: в 14° 32’ и 19° 45’, то подписывают их один под другим, как здесь показано:

Затем складывают минуты с минутами, градусы с градусами. Так как минут в этом случае получается 77, т. е. на 17 минут больше одного градуса, то в столбце минут записываем 17 минут, а 1 градус прибавляем к сумме градусов. В результате имеем:

34°17’ Сходным образом выполняются и другие действия.

Повторительные вопросы

Что называется угловым градусом? Угловой минутой? – Как они обозначаются? – Какой угол называется центральным? – Что называется дуговым градусом? – Что такое транспортир? – Покажите на чертеже, как им пользоваться.

Мы знаем, что прямые линии при встрече образуют углы. [Бывает, однако, и такое расположение прямых на плоскости, когда они вовсе не встречаются, сколько бы их ни продолжали. Такие непересекающиеся линии на зываются п а р а л л е л ь н ы м и (черт. 33). Примером параллельных линий могут быть рельсы прямолинейного железнодорожного пути, линовка тетради и т. п.

Важнейшее свойство параллельных линий с л е д у ющ е е: когда прямая линия пересекает ряд параллельных (черт. 34), то образующиеся при этом так называемые с о о т в е т с т в е н н ы е углы равны. На черт. 34 соответственные углы 1, 2, 3, а также углы a, b, с– равны.

На черт. 35 из 8 образовавшихся углов равны между собою следующие с о о т в е т с т в е н н ы е углы:

1 и 5

2 и 6

3 и 7

4 и 8

Поэтому, если на черт. 35 уг. 1 = 50°, то и уг. 5 = 50°; если уг. 2 = 130°, то уг. 6 также равен 130°, – и т. д.

Предварительные упражнения

1) На черт. 35 уг. 1 равен 25°. Найти все прочие углы.

2) На черт. 35 уг. 6 равен 150°. Найти все прочие углы.

3) На черт. 35 уг. 1 равен а. Найти все прочие углы.

Из равенства соответственных углов вытекает равенство еще и других углов. Действительно, если уг. 1 = уг. 5, то и у г. 4 = у г. 5 (почему?). Далее: из того, что уг. 2 = у г. 6, следует, что и уг. 3 = уг. 6 (почему?). Рассуждая подобным образом, мы можем установить равенство следующих пар так называемых п е р е к р е с т н ы х углов:

4 и 5

3 и 6

2 и 7

1 и 8

Итак, мы установили:

П р и п а р а л л е л ь н ы х л и н и я х с о о т в е т с т в е н н ы е, а т а к ж е п е р е к р е с т н ы е у г л ы р а в н ы.

Предварительные упражнения

1) На черт. 35 уг. 3 = 160 °. Чему равен уг. 5?

2) На черт. 35 уг. 4 = 28 °. Чему равен уг. 6?

3) На черт. 35 уг. 2= 156°. Чему равен yrv 8?

Кроме перечисленных ранее углов, особые названия даются также следующим парам углов при параллельных линиях:

Углы этих пар не должны быть непременно равны между собою; они имеют другую особенность: сумма их составляет два прямых угла. Легко понять, почему это так: уг. 3 + уг. 4 = двум прямым углам; заменяя уг. 4 равным ему углом 5, узнаем, что уг. 3 + уг. 5 = двум прямым углам. Таким же образом убеждаемся, что углы остальных перечисленных пар в сумме равны двум прямым. Итак, запомним:

С о о т в е т с т в е н н ы е у г л ы, а т а к ж е п е р е к р е с т н ы е п р и п а р а л л е л ь н ы х р а в н ы м е ж д у

с о б о ю; п а р а о д н о с т о р о н н и х с о с т а в л я е т в м е с т е д в а п р я м ы х у г л а.

Предварительные упражнения

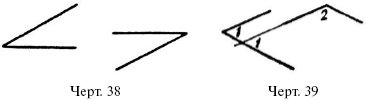

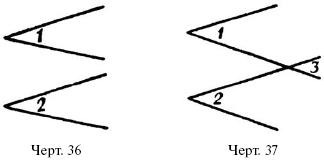

Начертите несколько пар углов, расположенных так, что стороны одного угла параллельны сторонам другого. Какие здесь возможны случаи? Возможно ли, чтобы обе пары параллельных сторон имели одинаковое направление (например, все направлялись бы влево от вершин углов)? Возможно ли, чтобы параллельные стороны имели встречное направление? Еще какое возможно здесь расположение?

Рассмотрим свойство углов, расположенных так, что стороны одного угла параллельны сторонам другого и притом одинаково направлены (считая от вершины; см. черт. 36). Нетрудно убедиться, что такие углы всегда равны: продолжив сторону одного угла до пересечения

со стороною другого угла (черт. 37), видим, что уг. 2 = уг. 3; уг. 1 = уг. 3; значит, уг. 1 = уг. 2. Это верно и при ином расположении углов с параллельными сторонами: когда обе стороны угла направлены п р о т и в о п о л о ж н о о б е и м сторонам другого (черт. 38). Убедиться в этом можно таким же образом, как и в сейчас рассмотренном случае.

Но если параллельные стороны двух углов имеют в одной паре одинаковое направление, в другой же паре – противоположное, то такие углы не равны (уг. 1 и уг. 2 на черт. 39). Продолжив одну сторону одного угла до пересечения со стороною другого угла, видим, что уг. 2 вместе с уг. 1 составляют два прямых угла (почему?);

Повторительные вопросы к §§ 13 и 14

Какие линии называются параллельными? – Покажите на чертеже соответственные углы, перекрестные, односторонние. – Какие из них при параллельных линиях равны? – Какое вам известно свойство односторонних углов? Углов с параллельными сторонами? Какие углы с параллельными сторонами равны и какие не равны? – Каким свойством отли чаются н е р а в н ы е углы с параллельными сторонами?

Применения §§ 13 и 14.

7. Прямая линия перпендикулярна к одной из параллельных. Под каким углом встречает она другую параллельную?

Р е ш е н и е. Тоже под прямым углом, так как соответственные углы при параллельных линиях равны.

8. Один из углов, образовавшихся при пересечении двух параллельных третьей прямой линией, равен 64°. Чему равны остальные 7 углов (сделайте чертеж и надпишите на нем размеры углов).

Р е ш е н и е. Углы, смежные с данным = 116°; противоположный = 64°. Такие же размеры имеют и углы, с ними соответственные.

Предварительные упражнения

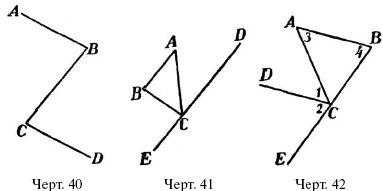

1) На черт. 40 линии АВ и CD параллельны. Укажите в фигуре ABCD равные углы.

2) На черт. 41 DЕ параллельно АВ. Укажите равные углы в этой фигуре.

3) На черт. 42 CD параллельно АВ. Укажите равные углы в этой фигуре.

4) Докажите, что на черт. 42 уг. 1 + уг. 2 = уг. 3 + уг. 4.

Познакомившись со свойствами отдельных прямых линий и углов, перейдем к изучению з а м к н у т ы х фигур. Начнем с фигуры, называемой т р е у г о л ь н и к о м. Это – фигура, ограниченная тремя прямыми линиями; у нее три угла, вершины которых называются вершинами треугольника. Треугольники могут иметь весьма разнообразную форму, в зависимости от величины углов (черт. 43).

Главное свойство всякого треугольника состоит в том, что какова бы ни была длина его сторон и какую бы форму он ни имел, сумма его трех углов всегда одинакова: она равна двум прямым углам. Покажем, как в этом убедиться.

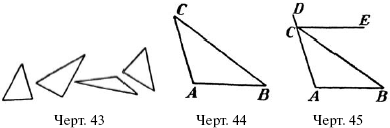

Рассмотрим для примера треугольник ABC(черт. 44). Продолжим сторону АС за вершину С, как показано на черт. 45

Получим угол BCD’, такие углы называются в н е ш-н и м и углами треугольника (в отличие от в н у т р е н-н и х). Легко убедиться, что этот угол должен равняться сумме несмежных с ним внутренних углов А и В. Для этого достаточно лишь провести через вершину С прямую СЕ, параллельную противолежащей стороне АВ. Тогда из двух углов, на которые разделится внешний угол DCВ, один – угол DCE– равен углу А, потому что это соответственные углы при параллельных СЕ и АВ; а другой угол ЕСВ равен углу В, потому что это перекрестные углы при тех же параллельных. Отсюда уг. А + уг. В = углу DCВ. Следовательно, уг. А + уг. В + уг. АСВ = уг. DCB+ ACB = двум прямым углам.

Приведенное рассуждение мы можем приложить ко всякому треугольнику, какой бы формы и величины он ни был. Во всех случаях мы убедимся, что

С у м м а у г л о в т р е у г о л ь н и к р а в н а д в у м п р я м ы м у г л а м, т. е. 180°.

Повторительные вопросы

Какая фигура называется треугольником? – Сколько у треугольника вершин? Покажите их на чертеже. – Покажите на чертеже внешний угол. – Какая зависимость существует между внешним углом и несмежными с ним внутренними? Как в этом убедиться? – Чему равна сумма углов всякого треугольника?

Предварительные упражнения

1) Попробуйте начертить треугольник с двумя тупыми углами. С одним тупым и одним прямым. С двумя прямыми.

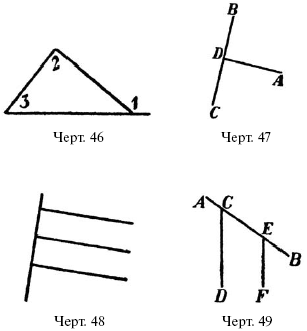

2) Какой из углов на черт. 46 больше: уг. 1 или уг. 3? Уг. 1 или у г. 2?

3) Из точки D (черт. 47) проведен к прямой ВС перпендикуляр DА. Можно ли через ту же точку Dпровести к ВС еще один перпендикуляр, который не сливался бы с DA?

4) К прямой АВ (черт. 48) проведены три перпендикуляра. Пересекутся ли они между собой, если продолжить их в обе стороны?

5) Прямую АВ (черт. 49) встречают две прямые CDи EFпод равными со ответственными углами. Пересекутся ли эти две прямые, если продолжить их в обе стороны?

Из свойств суммы углов треугольника вытекает ряд других свойств фигур. Заметим некоторые из них:

1) В т р е у г о л ь н и к е н е м о ж е т б ы т ь б о л ь ш е о д н о г о т у п о г о у г л а (подумайте, какова должна была бы быть сумма всех углов треугольника, если бы три или два его угла были тупые, т. е. больше прямого).

2) В т р е у г о л ь н и к е н е м о ж е т б ы т ь б о л ь ш е о д н о г о п р я м о г о у г л а (почему?)

3) В н е ш н и й у г о л т р е у г о л ь н и к б о л ь ш е к а ж д о г о н е с м е ж н о г о с н и м в н у т р е н н е г о (см. черт. 45).

Черт. 48 Черт. 49

4) Ч е р е з т о ч к у, л е ж а щ у ю в н е п р я м о й, м о ж н о п р о в е с т и к э т о й п р я м о й т о л ь к о о д и н

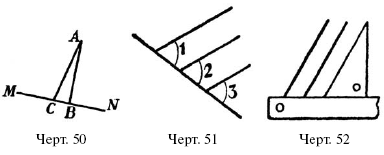

п е р п е н д и к у л я р. – Если бы, например (черт. 50), к прямой МN можно было провести из точки А больше одного перпендикуляра, – скажем, кроме АВ еще АС, – то в треугольнике ABCоказалось бы два прямых угла, а это, мы знаем, невозможно.

5) Н е с к о л ь к о п е р п е н д и к у л я р о в к о д н о й п р я м о й л и н и и (черт. 48) в с е г д а п ар а л л е л ь н ы

м е ж д у с о б о ю. Если бы они были не параллельны, т. е. если бы они встречались, то составились бы треугольники с двумя прямыми углами каждый.

6) П р я м ы е л и н и и, в с т р е ч а ю щ и е о д н у и т у ж е п р я м у ю п о д р а в н ы м и с о о т в е т с т в е н н ы м и

у г л а м и (черт. 51), п а р а л л е л ь н ы м е ж д у с о б о й. – Если бы они были не параллельны, т. е. если бы встречались, то уг. 2, например, оказался бы внешним углом треугольника, а р а в н ы й е м у уг. 1 – внутренним углом того же треугольника; но это невозможно (см. следствие 3-е).

На последнем свойстве основан способ проводить параллельные линии с помощью линейки и чертежного треугольника (черт. 52).

Повторительные вопросы

Могут ли три угла треугольника быть тупыми? А только два угла? – Может ли в треугольнике быть три прямых угла? А два прямых угла? (Попробуйте начертить такой треугольник). – Сколько перпендикуляров можно провести к прямой линии из внешней точки? – Каким свойством обладают два перпендикуляра к одной прямой? – Каким свойством обладают две прямые, встречающие третью под равными соответственными углами? – Как чертят параллельные помощью линейки и чертежного треугольника?

Рассмотрим следующую задачу:

Расстояния между тремя селениями 7 км, 5 км и 6 км. Начертить расположение этих селений в масштабе 1 км в 1 см.

Ясно, что точки, изображающие селения, нужно расположить на вершинах треугольника, стороны которого 7 см, 5 см и 6 см.

Объясним, как начертить («построить») этот треугольник

Проведем (черт. 53) по линейке прямую линию MNи отложим на ней помощью циркуля одну из сторон треугольника – напр., в 6 см. Концы этого отрезка обозначим буквами А и В. Остается найти такую третью точку, которая удалена от А на 7 см и от В на 5 см (или наоборот): это и будет третья вершина треугольника со сторонами 7 см, 5 см и 6 см. Чтобы эту точку разыскать, раздвигают сначала концы циркуля на 7 см и описывают окружность вокруг точки А, как около центра (черт. 54). Все точки этой окружности отстоят от Aна 7 см; среди них нужно найти ту, которая отстоит от вершины В на 5 см. Для этого вокруг В, как около центра, описывают окружность радиусом 5 см. Где обе окружности пересекаются, там лежат точки, удаленные от А на 7 см и от В на 5 см (черт. 54). Наши окружности пересекутся в двух точках С и D. Соединив их с А и В, получим два треугольника САВ и DAB, имеющие стороны в 6 см, в 7 см и в 5 см.

Нетрудно убедиться, что треугольники эти равны, т. е. будут совпадать, если их наложить один на другой. Для этого перегнем черт. 54 так, чтобы линией перегиба была прямая МN, и чтобы верхняя часть чертежа покрыла нижнюю. Обе окружности перегнутся при этом по их диаметрам, и верхние полуокружности совпадут с нижними (почему?); но если совпадают все– точки обеих полуокружностей, то должны совпадать и точки их пересечений С и D, а тогда сольются и стороны обоих треугольников. Значит, треугольники CAB и DАВ – равны.

Мы могли бы вести построение треугольника и в другом порядке: отложить на МN сначала сторону в 7 см и описать окружность радиусами 5 см и 6 см. Или же отложить сначала сторону в 5 см, и описать окружность радиусами в 6 см и в 7 см. При любом порядке построения у нас будут получаться одни и те же треугольники, только различно повернутые (или перевернутые на левую сторону). В подробных учебниках математики доказывается, что все треугольники, составленные из одинаковых сторон, равны между собою (т. е. при наложении совпадают всеми точками). Другими словами, если три стороны одного треугольника порознь равны трем сторонам другого треугольника, то эти треугольники можно наложить друг на друга так, чтобы все их точки совпали. Это выражают короче так:

Т р е у г о л ь н и к и р а в н ы п о т р е м с т о р о н а м.

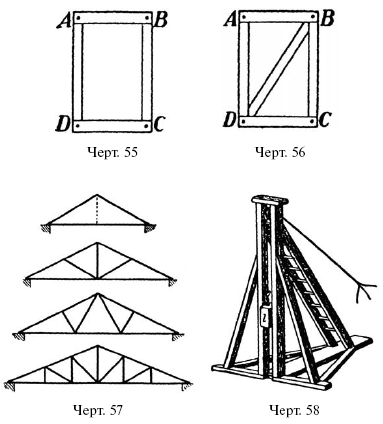

Так как при совпадении сторон треугольников совпадают и их углы, то ясно, что в равных треугольниках между равными сторонами (и против равных сторон) лежат и равные углы. Равенство трех сторон треугольников есть признак того, что у этих треугольников равны и углы. Значит, в треугольнике нельзя изменить углов, не меняя длины его сторон: иначе оказалось бы возможным получить треугольники с одинаковыми сторонами и в то же время с неодинаковыми углами. Этим свойством треугольника часто пользуются на практике. Например, чтобы рама АВCD (черт. 55) прочно сохраняла свою форму ее разбивают перекладкой BDна два треугольника (черт. 56). Тоже назначение имеет и сеть треугольников в частях мостов и др. сооружений (черт. 57 и 58).

Всегда ли по трем сторонам можно построить треугольник? Вникая в описанное раньше построение, мы поймем, что третья вершина треугольника отыскивается только тогда, когда окружности пересекаются. Если бы на черт. 54 сторона АВ была не в 6 см, а в 15 см, то другие две стороны (7 см и 5 см) давали бы слишком короткие радиусы, чтобы окружности могли пересечься, и тогда треугольник нельзя было бы построить. Вообще, если один отрезок больше, чем сумма двух других, то из таких отрезков нельзя построить треугольника. Это и прямо видно из фигуры всякого треугольника (черт. 44): прямая линия – самая короткая из всех, проведенных между ее концами; поэтому AС меньше, чем АВ + ВС; АВ меньше, чем АС + ВС; ВС меньше, чем АВ + АС. Вообще:

В т р е у г о л ь н и к е к а ж д а я с т о р о н а м е н ь ш е с у м м ы д в у х д р у г и х.

Повторительные вопросы

Постройте треугольник, стороны которого 44 мм, 58 мм и 66 мм. – Какие углы равны в равных треугольниках? – Из всяких ли трех отрезков можно построить треугольник? – Какая зависимость существует между сторонами треугольника?

Применения

9. В городе три завода, взаимно удаленные на 4,8 км, 2,4 км и 3,2 км. Начертите их расположение в масштабе 80 м в 1 мм.

Р е ш е н и е. Строят треугольник со сторонами 6 см, 3 см и 4 см.

10. Возможен ли треугольник со сторонами в 10 см, 20 см и 30 см? 3 см, 4 см и 5 см? 6 см, 6 см и 13 см!

Р е ш е н и е. В первом случае невозможен, так как 10 + 20 не больше 30. Во втором случае возможен. В третьем случае невозможен: 6 + 6 не больше 13.

11. Почему кратчайшее и дальнейшее расстояние от точки до окружности надо считать по прямой, проходящей через центр круга?

Р е ш е н и е. Рассмотрим задачу для точки А (черт. 59), расположенной внутри круга. Покажем, что АВ короче АМ.

Соединив О с М, рассуждаем так: ОA + AMбольше ОМ (почему?); но ОМ = ОВ, значит ОA + AMбольше ОВ. Отняв по ОА от обоих сравниваемых расстояний, мы имеем: АМ больше АВ. Сходным образом можно показать, что дальнейшее расстояние точки А равно АС, т. е. что АС больше, напр., АN. Предлагаем читателю самому это доказать, а также рассмотреть случаи, когда точка лежит вне окружности.

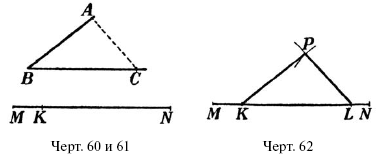

Часто нужно бывает начертить («построить») угол, который был бы равен данному углу, причем построение необходимо выполнить без помощи транспортира, а обходясь только циркулем и линейкой. Умея строить треугольник по трем сторонам, мы сможем решить и эту задачу. Пусть на прямой MN(черт. 60 и 61) требуется построить у точки Kугол, равный углу B. Это значит, что надо из точки Kпровести прямую, составляющую с MNугол, равный B.

Для этого отметим на каждой из сторон данного угла по точке, например А и С, и соединим А и С прямой линией. Получим треугольник АВС. Построим теперь на прямой MNэтот треугольник так, чтобы вершина его В находилась в точке К: тогда у этой точки и будет построен угол, равный углу В. Строить же треугольник по трем сторонам ВС, ВА и АС мы умеем: откладываем (черт. 62) от точки К отрезок KL, равный ВС; получим точку L; вокруг K, как около центра, описываем окружность радиусом ВА, а вокруг L – радиусом СА. Точку Р пересечения окружностей соединяем с К и Z, – получим треугольник КPL, равный треугольнику ABC; в нем угол К = уг. В.

Это построение выполняется быстрее и удобнее, если от вершины В отложить р а в н ы е отрезки (одним расстворением циркуля) и, не сдвигая его ножек, описать тем же радиусом окружность около точки К, как около центра.

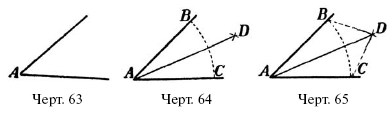

Пусть требуется разделить угол А (черт. 63) на две равные части помощью циркуля и линейки, не пользуясь транспортиром. Покажем, как это сделать.

От вершины А на сторонах угла отложим равные отрезки АВ и АС (черт. 64; это делается одним расстворени-ем циркуля). Затем ставим острие циркуля в точки В и С и описываем равными радиусами дуги, пересекающиеся в точке D. Прямая, соединяющая А и Д делит угол А пополам.

Объясним, почему это. Если точку Dсоединим с В и С (черт. 65), то получатся два треугольника ADCи ADB, у которых есть общая сторона AD; сторона АВ равна стороне АС, а ВD равна CD. По трем сторонам треугольники равны, а значит, равны и углы BADи DАС, лежащие против равных сторон ВD и СD. Следовательно, прямая ADделит угол ВАС пополам.

Применения

12. Построить без транспортира угол в 45°. В 22°30’. В 67°30’.

Р е ш е н и е. Разделив прямой угол пополам, получим угол в 45°. Разделив угол в 45° пополам, получим угол в 22°30’. Построив сумму углов 45° + 22°30’, получим угол в 67°30’.

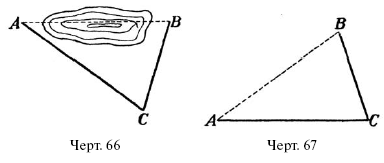

Пусть требуется на местности узнать расстояние между двумя вехами А и В (черт 66), разделенными непроходимым болотом.

Как это сделать?

Мы можем поступить так: в стороне от болота выберем такую точку С, откуда видны обе вехи и возможно измерить расстояния АС и ВС. У г о л С измеряем помощью особого угломерного прибора (называемого а с т р о л я б и е й). По этим данным, т. е. по измеренным сторонам ACи ВС и углу С между ними, построим треугольник ABCгде-нибудь на удобной местности следующим образом. Отмерив по прямой линии одну известную сторону (черт. 67), например АС, строят при ней у точки С угол С; на другой стороне этого угла отмеряют известную сторону ВС. Концы известных сторон, т. е. точки А и В соединяют прямой линией. Получается треугольник, в котором две стороны и угол между ними имеют наперед указанные размеры.

Из способа построения ясно, что по двум сторонам и углу между ними можно построить т о л ь к о о д и н треугольник. поэтому, если две стороны одного треугольника равны двум сторонам другого и углы между этими сторонами одинаковы, то такие треугольники можно друг на друга наложить всеми точками, т. е. у них должны быть равны также третьи стороны и прочие углы. Это значит, что равенство двух сторон треугольников и угла между ними может служить признаком полного равенства этих треугольников. Короче говоря:

Т р е у г о л ь н и к и р а в н ы п о д в у м с т о р о н а м и у г л у м е ж д у н и м и.

Применения

13. Чтобы определить расстояние от А до В через озеро (черт. 68), выбирают такую точку С, из которой видны обе точки А и В. На продолжении прямой АС отмеривают от точки С длину АС, а на продолжении линии ВС отмеривают от С длину ВС; получают точки Е и DРасстояние между ними равно искомому расстоянию АВ. Почему?

Р е ш е н и е. Треугольники ACBи DCEравны по двум сторонам (А С = СЕ; ВС = CD) и углу между ними (уг. АСВ = = уг. DCE, как противоположные). Значит стороны и Е и А В равны, как лежащие в равных треугольниках против равных углов.

Зная; что треугольники равны по двум сторонам и углу между ними, мы можем помощью циркуля и линейки делить данный отрезок на две равные части.

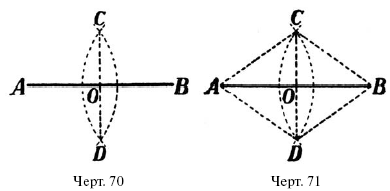

Если, например, требуется разделить пополам отрезок А В (черт. 69), то помещают острие циркуля в точки А я В и описывают вокруг них, как около центров, одинаковым радиусом две пересекающиеся дуги (черт. 70). Точки их пересечения С и Dсоединяют прямою, которая и АВ пополам: АО = ОВ.

Чтобы убедиться, что отрезки АО и ОВ должны быть равны, соединим точки C и Dс концами А и В отрезка (черт. 71). Получатся два треугольника ACDи BCD, у которых три стороны соответственно равны: АС = ВС; AD= BD; CD – общая, т. е. принадлежит обоим треугольникам. Отсюда вытекает полное равенство указанных треугольников, а следовательно и равенство всех углов. Значит, между прочим, равны углы ACDи BCD. Сравнивая теперь треугольники АСО и ВСО, видим, что у них сторона ОС – общая, AC= СB, а угол между ними АСО = уг. ВСО. По двум сторонам и углу между ними треугольники равны; следовательно, равны стороны АО и ОВ, т. е. точка О есть середина отрезка АВ.

Рассмотрим, наконец, задачу, решение которой приводит к построению треугольника по стороне и двум углам:

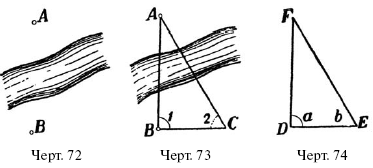

На другом берегу реки (черт. 72) видна веха A. Требуется, не переправляясь через реку, узнать расстояние до нее от вехи В на этом берегу.

Поступим так. Отмерим от точки В по прямой линии какое-нибудь расстояние ВС и у концов его В и С измерим углы 1 и 2 (черт. 73). Если теперь на удобной местности отмерить расстояние DE, равное ВС, и построить у его концов углы а и b(черт. 74), равные углам 1 и 2, то в точке пересечения их сторон получим третью вершину Fтреугольника DEF. Легко убедиться, что треугольник DEFравен треугольнику АВС; действительно, если представим себе, что треугольник DEFналожен на ABCтак, что сторона DEсовпала с равной ей стороною ВС, то уг. а совпадет с углом 1, угол b – с углом 2, и сторона DFпойдет по стороне ВA, а сторона EFпо стороне СА. Так как две прямые могут пересечься только в одной точке, то и вершина Fдолжна совпасть с вершиной A. Значит, расстояние DFравно искомому расстоянию ВА.

Задача, как видим, имеет т о л ь к о о д н о решение. Вообще по стороне и двум углам, прилегающим к этой стороне, можно построить т о л ь к о о д и н треугольник; других треугольников с такою же стороною и такими же двумя углами, прилегающими к ней в тех же местах, быть не может. Все треугольники, имеющие по одной одинаковой стороне и по два одинаковых угла, прилегающих к ней в тех же местах, могут быть наложением приведены в полное совпадение. Значит, это признак, по которому можно установить полное равенство треугольников.

Вместе с прежде установленными признаками равенства треугольников, мы знаем теперь следующие три:

Т р е у г о л ь н и к и р а в н ы:

п о т р е м с т о р о н а м;

п о д в у м с т о р о н а м и у г л у м е ж д у н и м и;

п о с т о р о н е и д в у м у г л а м.

Эти три случая равенства треугольников мы будем в дальнейшем обозначать ради краткости так:

по трем сторонам: ССС;

по двум сторонам и углу между ними: СУС;

по стороне и двум углам: УСУ.

Применения

14. Чтобы узнать расстояние до точки Aна другом берегу реки от точки В на этом берегу (черт. 5), отмеряют по прямой линии какую-нибудь линию ВС, затем при точке В строят угол, равный AВС, по другую сторону ВС, а при точке С – таким же образом угол, равный АСВ. Расстояние точки Dпересечения сторон обеих сторон углов до точки В равно искомому расстоянию АВ. Почему?

Р е ш е н и е. Треугольники ABCи ВDС равны по одной стороне (ВС) и двум углам (уг. DCB= уг. АСВ; уг. DBC= уг. ABC.) Следовательно, АВ = ВD, как стороны, лежащие в равных треугольниках против равных углов.

От треугольников перейдем к четырехугольникам, т. е. к фигурам, ограниченным 4-мя сторонами. Примером четырехугольника может служить к в а д р а т – такой четырехугольник, все стороны которого равны, а все углы-прямые (черт. 76). Другой вид четырехугольника, тоже часто встречающийся, – п р я м о у г о л ь н и к:

так называется всякий четырехугольник с 4-мя прямыми углами (черт. 77 и 78). Квадрат – тоже прямоугольник, но с равными сторонами.

Особенность прямоугольника (и квадрата) та, что обе пары его противоположных сторон п а р а л л е л ь н ы. В прямоугольнике ABCD, например (черт. 78), АВ параллельно DC, a ADпараллельно ВС. Это следует из того, что обе противолежащие стороны перпендикулярны к одной и той же прямой, а мы знаем, что два перпендикуляра к одной прямой параллельны между собою (§ 16).

Другое свойство каждого прямоугольника то, что противоположные его стороны равны между собою. В этом можно убедиться, если соединить противоположные вершины прямоугольника прямой линией, т. е. провести в нем диагональ. Соединив А с С (черт. 79) мы получим два треугольника АВС и ADC. Легко показать, что эти треугольники равны друг другу: сторона АС – общая, уг. 1 = уг. 2, потому что это перекрестные углы при параллельных АВ и CDпо такой же причине равны углы 3 и 4. По стороне же и двум углам треугольники ABCи ACDравны; следовательно, сторона АВ = стороне DС, и сторона AD= стороне ВС.

Такие четыреугольники, у которых, как у прямоугольников, противоположные стороны п а р а л л е л ь н ы, называются параллело граммами. На черт. 80 изображен пример параллелограмма: АВ параллельно DС, а ADпараллельно BС.Черт.80

Прямоугольник – один из параллелограммов, а именно такой, у которого все углы прямые. Легко убедиться, что каждый параллелограмм обладает следующими свойствами:

П р о т и в о п о л о ж н ы е у г л ы п а р а л л ел о г р а м м а р а в н ы; п р о т и в о п о л о ж н ы е с т о р о н ы

п а р а л л е л о г р а м м а р а в н ы.

Чтобы убедиться в этом, проведем в параллелограмме ABCD(черт. 81) прямую ВD (диагональ) и сравним треугольники ABDи ВDC. Эти треугольники равны (случай УСУ): BD– общая сторона; уг. 1 = уг. 2, уг. 3 = уг. 4 (почему?). Отсюда вытекают перечисленные раньше свойства.

Параллелограмм с четырьмя равными сторонами называется р о м б о м.

Повторительные вопросы

Какая фигура называется квадратом? Прямоугольником? – Что называется диагональю? – Какая фигура называется параллелограммом? Ромбом? – Укажите свойства углов и сторон всякого параллелограмма. – Какой прямоугольник называется квадратом? – Какой параллелограмм называется прямоугольником? – В чем сходство и различие между квадратом и ромбом.

Применения

15. Квадрат чертят так: отложив одну сторону проводят к ней на концах перпендикуляры, откладывают на них такие же длины и соединяют концы прямой линией (черт. 82). Как убедиться, что четвертая сторона, начерченного четырехугольника равна трем остальным и что все углы его прямые?

Р е ш е н и е. Если построение велось так, что к стороне АВ в точках А и В были проведены перпендикуляры, на которых отложены: АС = АВ и DВ = AB, то остается доказать, что углы С и Dпрямые и что CDравно АВ. Для этого проведем (черт. 83) диагональ AD. Уг. CAD= ADB, как соответственные (при каких параллельных?); АС = DB, а потому треугольники CADи BADравны (по признаку СУС). Отсюда выводим, что CD= ABи уг. С = прямому углу В. Как доказать, что четвертый угол CDBтоже прямой?

16. Как начертить прямоугольник? Почему начерченная фигура может быть названа прямоугольником? (Показать, что все углы начерченной фигуры прямые).

Р е ш е н и е сходно с решением предыдущей задачи.

17. Докажите, что обе диагонали прямоугольника равны.

Р е ш е н и е (черт. 84) вытекает из равенства треугольников АВС и АВD (по признаку СУС).

18. Докажите, что диагонали параллелограмма делят друг друга пополам.

Р е ш е н и е. Сравнивая (черт. 85) треугольники АВО и DСО, убеждаемся, что они равны (по признаку УСУ). Отсюда АО = ОС, 0В = ОD.

19. Длина общего перпендикуляра между двумя параллельными прямыми называется р а с с т о я н и е м между ними. Докажите, что расстояние между параллельными всюду одинаково.

У к а з а н и е: Какую фигуру образуют параллельные линии с двумя перпендикулярами между ними?

В фигурах часто приходится измерять не только д л и н у линий и у г л ы между ними, но и величину того участка, который они охватывают, – т. е. их п л о щ а д ь. В каких мерах измеряется площадь? За меру д л и н ы принята определенная д л и н а (метр, сантиметр), за меру у г л о в – определенный у г о л (1°); за меру же п л о щ а д е й принята определенная п л о щ а д ь, а именно, площадь квадрата со стороною в 1 метр, в 1 см и т. д. Такой квадрат называется «квадратным метром», «квадратным сантиметром» и т. д. Измерить площадь, значит узнать, сколько в ней квадратных единиц меры.

Если измеряемая площадь не велика (умещается на листе бумаги), ее можно измерить следующим образом. Прозрачную бумагу разграфляют на сантиметровые квадраты и накладывают на измеряемую фигуру. Тогда нетрудно прямо сосчитать, сколько квадратных сантиметров содержится в границах фигуры. При этом неполные квадраты близ границы принимают (на глаз) за полквадрата, за четверть квадрата и т. п., или мысленно соединяют их по несколько в целые квадраты. Разграфленная так прозрачная бумага называется п ал е т к о й. Этим способом часто пользуются для измерения площадей неправильных участков на плане.

Но не всегда бывает возможно и удобно накладывать сеть квадратов на измеряемую фигуру. Нельзя, например, измерять таким образом площадь пола или земельного участка. В таких случаях, вместо прямого измерения площади, прибегают к неприятному, состоящему в том, что измеряют только длину некоторых л и н и й фигуры и производят над полученными числами определенные действия. В дальнейшем мы покажем, как это делается.

Повторительные вопросы

В каких мерах определяют площадь фигур? – Что такое палетка и как ею пользуются?

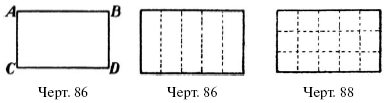

Пусть требуется определить площадь какого-нибудь прямоугольника, например, ABDC(черт. 86). Измеряют линейной единицей, напр. метром, длину этого участка. Предположим, что метр укладывается в длине 5 раз. Разделим участок на поперечные полоски шириною в метр, как показано на черт. 87. Таких полос получится, очевидно, 5. Далее измерим метром ширину участка; пусть она равна 3 метрам. Разделим участок на продольные полосы в 1 метр ширины, как показано на черт. 88; их получится, конечно, 3. Каждая из пяти поперечных полос рассечется при этом на 3 квадратных метра, а весь участок будет разделен на 5 Ч 3=15 квадратов со стороною в 1 метр: мы узнали, что участок заключает в себе 15 кв. метров. Но мы могли получить то же число 15, не разграфляя участка, а только перемножив его длину на его ширину. Итак, чтобы узнать, сколько квадратных метров в прямоугольнике, нужно измерить его длину, его ширину и перемножить оба числа.

В рассмотренном случае единица длины – метр – укладывалась в обеих сторонах прямоугольника ц е л о е число раз. В подробных учебниках математики доказывается, что установленное сейчас правило верно и тогда, когда стороны прямоугольника не содержат целого числа единиц длины. Во всех случаях:

П л о щ а д ь п р я м о у г о л ь н и к а р а в н а

п р о и з в е д е н и ю е г о д л и н ы н а ш и р и н у,

и л и, к а к г о в о р я т в г е о м е т р и и, – е г о

«о с н о в а н и я» н а е г о «в ы с о т у».

Если длина основания прямоугольника обозначена буквою а, а длина высоты – буквою b, то площадь его S равна

S = a ? b,

или просто S= ab, потому что знак умножения между буквами не ставится.

Легко сообразить, что для определения площади к в а д р а т а надо умножить длину его стороны на себя, т. е. «возвысить в квадрат». Другими словами:

П л о щ а д ь к в а д р а т а р а в н а к в а д р а т у е г о с т о р о н ы. Если длина стороны квадрата а, то площадь его S равна

S= a ? a= a2.

Зная это, можно установить соотношение между различными квадратными единицами. Например, в квадратном метре содержится квадратных дециметров 10 Ч 10, т. е. 100, а квадратных сантиметров 100 Ч 100, т. е. 10 000, – потому что линейный сантиметр укладывается в стороне квадратного дециметра 10 раз, а квадратного метра-100 раз.

Для измерения земельных участков употребляется особая мера – г е к т а р, содержащая 10 000 квадратных метров. Квадратный участок со стороною 100 метров имеет площадь в 1 гектар; прямоугольный участок с основанием 200 метров и высотою 150 метров имеет площадь 200 Ч 150, т. е. в 30 000 кв. м или 3 гектара. Обширные площади – например, округа и районы, – измеряются

к в а д р а т н ы м и к и л о м е т р а м и.

Сокращенное обозначение квадратных мер таково:

квадр. метр………………………………. кв. м или м2

квадр. дециметр…………………………. кв. дм или дм2

квадр. сантиметр………………………… кв. см или см2

квадр. миллиметр……………………….. кв. мм или мм2

гектар…………………………………….. га

Повторительные вопросы

Как вычисляется площадь прямоугольника? Квадрата? – Сколько кв. см в кв. м? Сколько кв. мм в кв. м? – Что такое гектар? – Сколько гектаров в кв. км? Как сокращенно обозначают квадратные меры?

Применения

20. Требуется окрасить иол комнаты, изображенный на черт. 6. Размеры, обозначены в метрах. Сколько понадобится для этого материалов и рабочей силы, если известно, что для окраски одного кв. метра деревянных полов с замазкой щелей и сучьев по прежде окрашенному, за два, требуется (по Урочному Положению):

Маляров…………………………………….. 0,044

Олифы, килограммов…………………….… 0,18

Охры светлой, кг…………………………… 0;099

Замазки, кг…………………………………0,00225

Пемзы, кг………………………………….. 0,0009.

Р е ш е н и е. Площадь пола равна 8 ? 12 = 96 кв. м.

Расход материалов и рабочей силы таков

Маляров. . . . . . . . 0,044 ? 96 = 4,2[3]

Олифы. . . . . . . . 0,18 ? 96= 17 кг

Охры. . . . . . . . . 0,099 ? 96 – 9,9 кг

Замазки. . . . . . . . 0.00225 ? 96 = 0,22 кг

Пемзы. . . . . . . . . 0,0009 ? 96 = 0,09 кг.

21. Составьте ведомость расхода рабочей силы и материалов для оклейки обоями комнаты предыдущ. задачи. На оклейку стен простыми обоями с бордюрами требуется (по Уроч. Положению) на кв. метр:

Маляров или обойщиков………………………… 0,044

Обоев (шир. 44 см) кусков……………………… 0,264

Бордюр (по расчету)

Крахмала граммов………………………………. 90.

Р е ш е н и е – по образцу, указанному в предыдущей задаче. Заметим лишь, что при подсчете необходимого количества обоев на практике отверстия стен из их площади не вычитают (так как при пригонке фигур в смежных полотнищах часть обоев теряется).

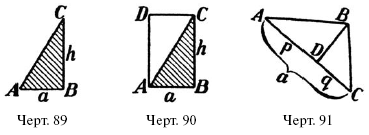

Рассмотрим сначала, как вычисляется площадь п р ям о у г о л ь н о г о треугольника. Пусть требуется определить площадь треугольника ABC(черт. 89), в котором угол В – прямой. Проведем через вершины А и С прямые, параллельные противолежащим сторонам. Получим (черт. 90) прямоугольник ABCD(почему эта фигура – прямоугольник?), который делится диагональю АС на два равные треугольника (почему?). Площадь этого прямоугольника равна ah; площадь же нашего треугольника составляет половину площади прямоугольника, т. е. равна 1/2 ah. Итак, площадь всякого прямоугольного треугольника равна половине произведения его сторон, заключающих прямой угол.

Пусть теперь требуется определить площадь треугольника косоугольного (т. е. не прямоугольного), – напр. ABC(черт. 91). Проводим через одну из его вершин перпендикуляр к противоположной стороне; такой перпендикуляр называется в ы с о т о ю этого треугольника, а сторона, к которой он проведен – о с н о в а н и е м треугольника. Обозначим высоту через h, а отрезки, на которые она делит основание, через pи q. Площадь прямоугольного треугольника ABD, как мы уже знаем, равна 1/2 ph; площадь ВDC = 1/2 qh. Площадь S треугольника ABC равна сумме этих площадей:[4] S = 1/2 ph+ 1/2 qh= 1/2 h(р + q). Но р + q = а; следовательно S= 1/2 ah.

Рассуждение это нельзя прямо применить к треугольнику с тупым углом (черт. 92), потому что перпендикуляр CD встречает не основание АВ, а его продолжение. В этом случае приходится рассуждать иначе. Обозначим отрезок AD через p, BD– через, q, так что основание а треугольника равна p– q. Площадь нашего треугольника АВС равна р а з н о с т и площадей двух треугольников ADC– BDC= 1/2 ph– 1/2 qh= 1/2 h(p– q) = 1/2 ah.

Итак, во всех случаях площадь треугольника равна половине произведения любого его основания на соответствующую высоту.

Отсюда следует, что треугольники с равными основаниями и высотами имеют одинаковые площади, или, как говорят,

р а в н о в е л и к и.

Равновеликими вообще называются фигуры, имеющие равные площади, хотя бы сами фигуры не были равны (т. е. не совпадали при наложении).

Повторительные вопросы

Что называется высотою треугольника? Основанием треугольника? – Сколько высот можно провести в одном треугольнике? – Начертите треугольник с тупым углом и проведите в нем все высоты. – Как вычисляется площадь треугольника? Как выразить это правило формулой? – Какие фигуры называются равновеликими?

Применения

22. Огород имеет форму треугольника с основанием 13,4 м и высокою 37,2 м… Сколько (по весу) требуется семян, чтобы засадить его капустой, если на кв. м идет 0,5 грамма семян?

Р е ш е н и е. Площадь огорода равна 13,4 ? 37,2 = 498 кв. м.

Семян потребуется 250 г.

23. Параллелограмм разбивается диагоналями на 4 треугольные части. Какая из них имеет наибольшую площадь?

Р е ш е н и е. Все 4 треугольника равновелики, так как имеют равные основания и высоты.

Правило вычисления площади параллелограмма устанавливается весьма просто, если разбить его диагональю на два треугольника. Например, площадь параллелограмма ABCD(черт. 93) равна удвоенной пощади каждого из двух равных треугольников, на которые он разбивается диагональю АС. Обозначив основание треугольника ADCчерез а, а высоту через h, получаем площадь Sпараллелограмма

S = ah.

Перпендикуляр h называется «высотою параллелограмма», а сторона а, к которой он проведен, – «основанием параллелограмма». Поэтому установленное сейчас правило можно высказать так:

П л о щ а д ь п а р а л л е л о г р а м м а р а в н а п р о и з в е д е н и ю л ю б о г о е г о о с н о в а н и я н а с о о т в е т с т в у ю щ у ю в ы с о т у.

Повторительные вопросы

Что называется основанием и высотою параллелограмма? Как вычисляется площадь параллелограмма? – Выразите это правило формулой. – Во сколько раз площадь параллелограмма больше площади треугольника, имеющего одинаковые с ним основание и высоту? – При равных высотах и основаниях какая фигура имеет большую площадь: прямоугольник или параллелограмм?

Применение

24. Квадрат со стороною 12,4 см равновелик параллелограмму с высотою 8,8 см. Найти основание параллелограмма.

Р е ш е н и е. Площадь этого квадрата, а следовательно и параллелограмма равна 12,42= 154 кв. см. Искомое основание равно 154: 8,8 = 18 см.

Кроме параллелограммов, рассмотрим еще один вид четырехугольников – именно те, которые имеют только о д н у пару параллельных сторон (черт. 94). Такие фигуры называются т р а п е ц и я м и. Параллельные стороны трапеции называются ее о с н о в а н и я м и, а непараллельные – б о к а м и.

Черт. 94 Черт. 95

Установим правило вычисления плошали трапеции. Пусть требуется вычислить плошать трапеции ABCD(черт. 95), длина оснований которой aи b. Проведем диагональ АС, которая разрезает трапецию на два треугольника ACDи ABC. Мы знаем, что

площ. ACD= 1/2 ah

площ. ABC= 1/2 bh.

Значит:

площ. ABCD = 1/2 ah + 1/2 bh = 1/2 (a + b) h.

Так как расстояние h между основаниями трапеции называется ее высотою, то правило вычисления площади трапеции можно высказать так:

П л о щ а д ь т р а п е ц и и р а в н а п о л у с у м м е о с н о в а н и й, у м н о ж е н н о й н а в ы с о т у.

Повторительные вопросы

Какая фигура называется трапецией? Что называется основаниями трапеции, ее боками и высотой? – Как вычисляется площадь трапеции?

Применения

25. Участок улицы имеет форму трапеции с основаниями 180 м и 170 м и высотою 8,5 м. Сколько деревянных шашек потребуется для его настилки, если на кв. м идет 48 шашек?

Р е ш е н и е. Площадь участка равна 8,5 Ч = (180 + 170)/ 2= 1490 кв. м. Число шашек = 72 000.

26. Скат крыши имеет форму трапеции, основания которой 23,6 м и 19,8 м, а высота 8,2 м. Сколько материала и рабочей силы потребуется на его покрытие, если на кв. м требуется:

Железных листов. . . . . . 1,23

Гвоздей кровельных кг. . . . 0,032

Олифы кг. . . . . . . . . .0,036

Кровельщиков. . . . . . . 0,45.

Р е ш е н и е. Площадь ската равна 8,2 ? (23,6 + 19,8)/ 2 = 178 кв. м. Остается умножить на 178 все числа таблички.

Фигуры, ограниченные более чем 4-мя линиями, назы ваются м н о г о у г о л ь н и к а м и (черт. 96). Прямые, соединяющие две несоседние вершины многоугольника, называются д и а г о н а л я м и (черт. 96, b). Так как всякий многоугольник можно разбить диагоналями на треугольники, то площадь многоугольника легко вычислить, найдя площадь каждой его треугольной части.

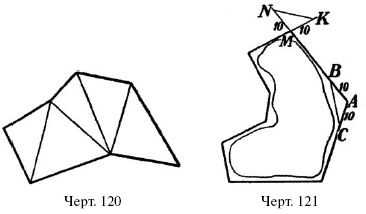

Если, например, план участка имеет форму многоугольника, то, проведя в нем диагонали, измеряют длину оснований и высот образовавшихся треугольников. По этим данным определяют площадь каждого треугольника, а зная это, вычисляют площадь составляемого ими многоугольника.

При измерении площади участка, ограниченного линией неправильной формы, приходится довольствоваться лишь приближенным результатом. Пусть требуется определить площадь фигуры, изображенной на черт. 97. Для этого проводят прямую АВ и через равные расстояния – к ней перпендикуляры. Фигура будет разрезана ими на узкие полосы, каждую из которых можно рассматривать как трапецию. Измерив параллельные стороны каждой трапеции, а также высоту (одинаковую для всех, потому что перпендикуляры проведены на равных расстояниях), вычисляют их площади; сумма отдельных площадей приближенно равна площади данной фигуры. Чем ближе проведены друг к другу перпендикуляры, тем точнее определение площади всей фигуры.

В некоторых случаях можно определить приближенно площадь фигуры посредством в з в е ш и в а н и я. Если, например, фигура, площадь которой требуется определить, начерчена на картоне, то, вырезав ее, узнают тщательным взвешиванием, во сколько раз эта фигура тяжелее сантиметрового квадрата из того же картона; во столько же раз, очевидно, больше и площадь.[5]

V. ПОВЕРХНОСТЬ И ОБЪЕМ НЕКОТОРЫХ ТЕЛ[6]

До сих пор мы занимались только плоскими фигурами, т. е. такими, которые всеми своими точками расположены на плоскости. Плоскими поверхностями или плоскостями называются такие «поверхности, которые ровны и гладки, как поверхность зеркала или полированной доски; край линейки, приложенный в любом месте к плоскости, примыкает к ней всеми своими точками.

Теперь перейдем к фигурам, которые имеют не только длину и ширину, но также и высоту или толщину. Такие фигуры называются т е л а м и.

Начнем с рассмотрения наиболее общеизвестного тела – куба (черт. 98). Куб ограничен 6-ю равными квадратами, которые называются его г р а н я м и; стороны же граней называются р е б р а м и. Одна из особенностей куба та, что его противоположные грани лежат в плоскостях, которые не встречаются, сколько бы их ни продолжали; такие плоскости называются п а р а л-л е л ь н ы м и.

Чтобы склеить куб из бумаги (либо изготовить из жести), надо начертить его выкройку, или, как ее называют, «развертку». На черт. 99 изображена такая развертка куба для склеивания из бумаги (полоски у краев граней оставлены для клея).

Повторительные вопросы

Что называется плоскостью? Телом? Кубом? Гранями куба? Ребрами? – Сколько у куба граней? Сколько ребер? – Начертите развертку куба.

Применения

27. Надо изготовить куб, полная поверхность которого равна 600 кв. см. Каково должно быть ребро этого куба?

Р е ш е н и е. Площадь каждой из шести квадратных граней куба равна 600: 6 = 100 кв. см. Ребро куба равно стороне квадрата, т. е. ?100 = 10 см.

Куб может служить примером тел, которые в математике называются «прямоугольными параллелепипедами». Прямоугольный параллелепипед, это – тело, имеющее форму прямоугольного ящика или бруса; оно ограничено 6-ю п р я м о у г о л ь н и к а м и; противоположные грани его параллельны и равны (черт. 100).

Часто нужно бывает определить, как велик объем прямоугольного параллелепипеда, – например, узнать вместимость ящика, «кубатуру» комнаты, объем бруса и т. п. Единицею меры для объемов служит объем такого куба, ребро которого равно 1 см, 1 м, – вообще какой-нибудь единице длины («линейной» единице). Такая единица меры называется «кубическим сантиметром», «кубическим метром» и т. п. – в зависимости от длины ребра кубической единицы. Подобно тому, как п л о щ а д ь фигуры можно определить, измерив лишь некоторые линии этой фигуры, так и объем многих тел возможно вычислить, если измерить некоторые их линии. Покажем, как это делается для прямоугольного параллелепипеда.

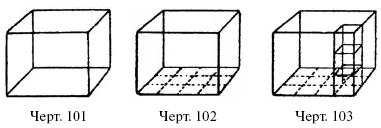

Пусть требуется определить объем (кубатуру) комнаты (черт. 101). Измеряем линейным метром длину и ширину пола: предположим, что длина его 4 м, а ширина 3 м. Мы можем, следовательно, расчертить пол на 4 3, т. е. на 12 метровых квадратов, как показывает черт. 102. Измерим теперь высоту комнаты; пусть она равна 3 метрам. Тогда очевидно, что на каждом метровом квадрате пола можно вообразить себе квадратный столб в 3 метра высоты, т. е. составленный из 3 кубических метров (черт. 103).

Так как всех подобных столбов 12, то в комнате поместится 12 3 = 36 кубических метров. Мы получили это число перемножением длины комнаты, ее ширины и высоты (4 3 3).

Итак, чтобы узнать, сколько кубических метров в комнате, нужно измерить линейным метром ее длину, ширину, высоту и перемножить эти три числа.

Сказанное относится ко всякому телу в форме прямоугольного параллелепипеда, – даже если его длина, ширина или высота содержит дробное число единиц меры. Во всех случаях -

О б ъ е м п р я м о у г о л ь н о г о п а р а л л ел е п и п е д а р а в е н п р о и з в е д е н и ю е г о д л и н ы, ш и р и н ы и

в ы с о т ы (или, как говорят, – п р о и з в е д е н и ю т р е х е г о и з м е р е н и й). Обозначая длину параллелепипеда через а, ширину – через b, высоту – через с, имеем, что объем v параллелепипеда v = abc.

Так как у куба длина, ширина и высота равны, то

О б ъ е м к у б а р а в е н к у б у е г о р е б р а. Обозначая ребро куба через а, имеем, что объем его V = а ? а ? а = а3.

Отсюда следует, что в кубическом метре 10 ? 10 ? 10 = 1000 куб. дециметров, или 100 ? 100 ? 100 = 1 000 000 куб. сантиметров, или 1000 ? 1000 ? 1000 = 1 000 000 000 куб. миллиметров.

Для измерения весьма больших объемов (например высокой горы) употребляют кубический километр. В кубическом километре 1000 ? 1000 ? 1000 = 1 000 000 000 (миллиард) куб. метров.

Итак:

куб. метр = миллиону куб. см = миллиарду куб. мм.

куб. километр = миллиарду куб. метров.

Сокращенное обозначение кубических мер таково:

куб. метр… куб. м или м3

« дециметр. . . . . куб. дм или дм3

« сантиметр. . . . . куб. см или см3

« миллиметр. . . . . куб. мм или мм3

« километр. . . . . куб. км или км3

Повторительные вопросы

Какое тело называется прямоугольным параллелепипедом? – Какие у него грани? – Есть ли у него равные ребра? – Начертите развертку прямоугольного параллелепипеда. – Какие вы знаете кубические меры? – Как вычисляется объем прямоугольного параллелепипеда? Объем куба? – Напишите формулу объема этих тел. – Каковы соотношения между кубическими мерами? Каковы их сокращенные обозначения?

Применения

28. На прямоугольное поле шириною 135 м и длиною 240 м выпало дождевой воды 3 мм. Сколько куб. метров воды выпало на все поле?

Р е ш е н и е. Искомый объем равен

135 ? 240 ? 0,003 = 100 куб. м.

29. Прямоугольный бак в 1 м ширины и 140 см длины налит водою. Когда под воду окунулся человек, уровень воды поднялся на 4 см. Как велик объем тела этого человека?

Р е ш е н и е. Объем тела человека равен 100 ? 140 ? 4 = 60 000 куб. см.

30. Если куб с ребром 1 см представить себе разделенным на кубики с ребром в 0,1 мм, то во сколько раз общая поверхность всех этих мелких кубиков будет больше поверхности первоначального куба?

Р е ш е н и е. Поверхность куба с ребром 1 см равна 6 кв. см = 600 кв. мм. Поверхность кубика с ребром 0,1 мм равна 6 0,01 = 0,06 кв. мм. Число этих кубиков равно 100 ? 100 ? 100 = 1 000 000. Общая поверхность кубиков будет 0,06 ? 1 000 000 = 60 000 кв. мм, т. е. общая поверхность увеличится в 100 раз.

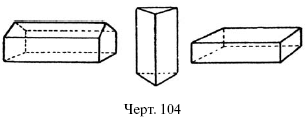

П р я м о ю п р и з м о ю называется тело, две грани (о с н о в а н и я) которого представляют собою треугольники, четырехугольники или многоугольники, а все остальные (б о к о в ы е) – прямоугольники (черт. 104). Рассмотренный раньше прямоугольный параллелепипед можно отнести к призмам: это прямая призма с прямоугольными основаниями. Если основания прямой призмы треугольники, то призма «треугольная», если квадрат, то призма «квадратная»; если вообще четырехугольники, то «четырехугольная»; если какие-нибудь многоугольники, то «многоугольная», напр. «восьмиугольная», и т. п.

Объем прямоугольной призмы, т. е. прямоугольного параллелепипеда, мы уже умеем вычислять: для этого нужно умножить ее длину на ширину и на высоту. Так как произведение длины ^прямоугольника на его ширину дает его площадь, то предыдущее – правило мы можем высказать иначе, а именно так:

о б ъ е м п р я м о у г о л ь н о й п р и з м ы

р а в е н п р о и з в е д е н и ю п л о щ а д и е е о с н о в а н и я н а в ы с о т у. Если площадь основания такой призмы обозначить через s, а высоту – через h, то объем ее V = sh.

Можно убедиться, что та же формула применима и ко всякой прямой призме, какую бы форму ни имело ее основание. Действительно, на каждый квадратный сантиметр основания прямой призмы опирается столб, высота которого равна высоте призмы (h). Все эти столбы, вместе взятые, составляют объем призмы. Но объем каждого столба равен 1 кв. см Ч hсм = hкуб. см; число же столбов равно числу кв. см, заключающихся в основании призмы. Если площадь основания 5 кв. см, то число призм будет s, а сумма их объемов s ? h= sh куб. см. Это и будет объем призмы.

Итак,

О б ъ е м в с я к о й п р я м о й п р и з м ы р а в е н п р о и з в е д е н и ю п л о щ а д и е е о с н о в а н и я н а в ы с о т у.

Повторительные вопросы

Что называется прямой призмой? – Что такое прямая прямоугольная призма? Квадратная? Треугольная? Шестиугольная? – Как вычисляется объем всякой прямой призмы? – Выразите это правило формулой.

Применения

31. Вычислить объем прямой т р е у г о л ь н о й призмы, если ее высота 16 см, а треугольник, лежащий в основании призмы, имеет основание 7 см и высоту – 5 см.

Р е ш е н и е. Вычисление объема начнем с определения площади основания; она равна 0,5 7 5 = 18 кв. см. Умножив основание призмы на высоту, 18 16, узнаем ее объем – 290 куб. см.

32. Чердачное помещение (черт. 105) имеет форму прямой треугольной призмы. Длина его – 14 м, ширина – 8,1 м, а высота конька – 3,2 метра. Найти объем («кубатуру») этого помещения.

Р е ш е н и е. Кубатура равна 1/2 ? 8,1 ? 3,2 ? 14 = 180 куб. м.

33. Какова площадь основания прямой многогранной призмы, объем которой 720 куб. см, а высота 18 см?

Р е ш е н и е. Основание определится, если разделить объем (720) на высоту (18). Получим 40 см.

В метрической системе мер единицей веса служит вес одного кубического сантиметра чистой воды – грамм (г).

Тысяча граммов составляют килограмм (кг), а тысяча килограммов – тонну (т). Нетрудно сообразить, какой объем занимают эти количества воды. 1 грамм воды занимает, конечно, 1 куб. см. Килограмм воды занимает объем в 1000 раз больший, т. е. 1000 куб. см = 1 куб. дециметру; значит, килограмм есть вес 1 куб. дециметра воды. Далее, тонна воды занимает объем в 1000 раз больший, чем килограмм, т. е. 1000 куб дм; но 1000 куб. дм = = 1 куб. метру; значит, тонна есть вес 1 куб. метра воды. Запомним эти соотношения:

1 куб. см воды весит 1 грамм

1 куб. дм»» 1 килограмм

1 куб. м»» 1 тонну.

Зная это, можно по объему воды вычислить ее вес (без взвешивания), и наоборот, по весу воды найти (без измерения) ее объем. Покажем на нескольких примерах, как это делается.

34. В прямоугольный аквариум, ширина которого 20 см, а длина 35 см, налито воды до высоты 12 см. Сколько весит вода в аквариуме?

Р е ш е н и е. Находим сначала объем воды в аквариуме; он равен 20 ? 35 ? 12, т. е. 8 400 куб. см. Так как каждый куб. см воды весит 1 грамм, то вода в аквариуме весит 8400 граммов, или 8,4 кг.

35. Сколько весит вода в прямоугольном баке длиною 1,5 м и шириною 1 м, если она налита до высоты 0,6 м?

Р е ш е н и е. Объем воды в баке равен 1,5 ? 1 ? 0,6 = 0,9 куб. м. Так как 1 куб. метр воды весит 1 тонну, то вода в баке весит 0,9 тонны.

Подобным же образом можно по объему вычислять вес тел и из любого другого материала, если знать, сколько весит 1 куб. сантиметр этого материала. Очень полезно поэтому располагать таблицей, в которой указано, сколько весит 1 куб. сантиметр различных веществ.

Вес 1 куб. сантиметра вещества называются удельным весом этого вещества. Краткая табличка удельных весов наиболее употребительных материалов здесь приведена.

Таблица удельных весов

Твердые тела

Золото. . . . . . . . . . . . . 19,3 грамма

Свинец. . . . . . . . . . . . 11,4»

Серебро. . . . . . . . . . . . 10,5»

Медь кованая. . . . . . . . . . 8,9»

Латунь. . . . . . . . . . . . . 8,5»

Железо, сталь, чугун. . . . . . . 7,8»

Олово. . . . . . . . . . . . . 7,3»

Цинк. . . . . . . . . . . . . 7,1»

Алюминий. . . . . . . . . . . 2,6»

Гранит. . . . . . . . . . . . . 2,5»

Стекло оконное. . . . . . . . . 2,5»

Лед. . . . . . . . . . . . . . 0,9»

Дерево сосновое сухое. . . . . . 0,5»

Пробка. . . . . . . . . . . . 0,20»

Жидкости

Ртуть. . . . . . . . . . . . . 13,6 грамма

Вода чистая. . . . . . . . . . 1»

Спирт (100) керосин. . . . . . . 0,8»

Нефть. . . . . . . . . . . . . 0,76»

Числа этой таблицы показывают:

1) сколько граммов весит 1 куб. см данного вещества;

2) сколько килограммов весит 1 куб. дециметр этого вещества;

3) сколько тонн весит 1 куб. метр этого вещества.

Действительно, если 1 куб. см, например, алюминия весит 2,6 грамма, то 1 куб. дм должен весить в 1000 раз больше, т. е. такое же число килограммов, а 1 куб. метр еще в 1000 раз больше, т. е. такое же число тонн.

Из следующих примеров видно, как надо пользоваться этой таблицей для разных расчетов.

36. Сколько весит железный брусок длиною 0,6 м, шириною 2,5 см и толщиною 1,5 см?

Р е ш е н и е. Объем бруска в куб. см равен 60 ? 2,5 ? 1,5 = 225. В таблице находим, что 1 куб. см железа весит 7,8 г; следовательно, брусок весит 7,8 ? 225 = 1800 г = 1,8 кг.

37. Какой объем занимает полкилограмма свинца?

Р е ш е н и е. Каждые 11,4 грамма свинца занимают объем в 1 куб. см (см. таблицу). Значит, наш кусок свинца имеет в объеме столько куб. см, сколько раз в его весе заключается 11,4 г. Разделив 0,5 кг на 11,4 г получаем 500: 11,4 = 44.

Итак, объем 0,5 кг свинца – 44 куб. см.

38. Найти вес 1 м железа, раз меры поперечного сечения которого указаны в мм на черт. 106.

Р е ш е н и е – по образцу предыдущих задач.

Повторительные вопросы

Какие вам известны единицы веса? – Что такое грамм? Килограмм? Тонна? – Какой объем занимает грамм воды? Килограмм воды? – Что такое удельный вес? – Что означают числа в таблице удельных весов?

VI. КРУГЛЫЕ ФИГУРЫ[7]

Предварительное упражнение

Обтяните ниткой какой-нибудь круглый предмет (стакан, кастрюлю, решето) по окружности и, вытянув нитку, измерьте ее. Определите затем, во сколько раз длина окружности этого предмета больше ее диаметра.

На практике часто нужно бывает определять длину окружности. Чтобы заготовить, например, железную полосу для шины колеса, кузнецу нужно заранее знать длину этой полосы, т. е. длину окружности колеса. Всего проще в этом случае обтянуть обод колеса ниткой и затем, вытянув, измерить ее длину. Не всегда, однако, бывает удобно поступать так, а часто способ этот и вовсе неприменим: нельзя, например, найти по этому способу длину окружности, начерченной на бумаге.

Другой способ определения длины окружности состоит в том, что измеряют только диаметр и по нему узнают длину окружности, пользуясь следующим свойством окружности:

д л и н а в с я к о й о к р у ж н о с т и б о л ь ш е е е д и а м е т р а п р и м е р н о в 3,14 р а з а.

Если, например, длина диаметра 75 см, то длина окружности 75 ? 3,14 ? 240 см. Правило это справедливо для всякой окружности, как бы малы или как бы велики ни были ее размеры.

Проверяя правильность этого соотношения, непосредственным измерением (диаметра – масштабной линейкой, окружности – ниткой или лентой), мы получаем числа лишь более или менее близкие к 3,14. Несовпадение результатов объясняется ошибками измерения: очень трудно измерить совершенно точно диаметр и окружность, а потому нельзя поручиться за строгую точность их отношения, полученного таким способом. Но в математике существуют иные пути к нахождению этого отношения, которых мы изложить здесь не можем, но которые дают отношение длины окружности к диаметру с точностью, более чем достаточною для практических целей.

Число, показывающее, во сколько раз окружность длиннее диаметра (т. е. выражающее отношение длины окружности к диаметру), условились ради краткости обозначать греческою буквою (произносится: «пи»). Приближенно ?= 3,14; более точные значения этой величины выражаются большим числом цифр после запятой. На практике в большинстве случаев достаточно пользоваться сейчас приведенным значением (= 3,14), которое поэтому нужно твердо запомнить.[8] Итак,

о т н о ш е н и е д л и н ы в с я к о й о к р у ж н о с т и к е е д и а м е т р у р а в н о, т. е. 3,14 и л и 31/7.

Отсюда следует, что если диаметр окружности d, то длина ее С = ? ? d, или ?d

(произносится: «пи дэ»).

Если радиус окружности R, то длина ее

С = 2R?= 2?R(«два пи эр»).

Пользуясь этими формулами, вычисляют длину окружности по ее диаметру или радиусу.

Наоборот, зная длину окружности, можно по тем же формулам вычислить ее диаметр или радиус:

Пусть, например, мы желаем определить поперечник дерева (т. е. диаметр его сечения). Измерив лентой окружность дерева, получаем, скажем, 86 см: это – длина окружности. Ее диаметр, т. е. поперечник, равен 86: 3,14 = 27 см.

Повторительные вопросы

Как определить длину окружности измерением? На чем основано нахождение длины окружности вычислением? – Чему равно отношение длины окружности к ее диаметру? Что условились обозначать буквою? – Чему равно? – Как определить длину окружности по диаметру? По радиусу? – Как определить диаметр по длине окружности? Радиус по длине окружности? Как выразить эти соотношения формулами?

Применения

39. Метр составляет 40 000 000-ю долю окружности земного шара. Найти радиус Земли.

Р е ш е н и е. Радиус найдем делением окружности на 2, т. е. на 6,28.

40 000 000: 6,28 = 6 370 000 метров.

40. Ведущее колесо паровоза делает в секунду 4 оборота. Диаметр колеса 1,3 м. Определить часовую скорость паровоза.

Р е ш е н и е. За один оборот колеса паровоз подвигается на 3,14 ? 1,3 м. Поэтому секундная скорость = 4 ? 3,14 ? 1,3, а часовая

4 ? 3,14 ? 1,3 ? 3 600 = 59 000 м = 59 км.

41. Пассажирский паровоз проходит в час 60 км. Диаметр ведущего колеса 2,1 м. Сколько целых оборотов делает колесо в секунду?

Р е ш е н и е. За один оборот колеса паровоз перемещается на 3,14 ? 2,1 = 6,6 м. Так как в секунду он подвигается на

60 000/3600 = 17 метров, то искомое число оборотов равно 17: 6,6, т. е. около 21/2.

42. Ленинград лежит в 25° к востоку от Гринвичского меридиана. Христиания – на том же параллельном круге на 11° восточнее Гринвичского меридиана. Радиус параллельного круга, на котором расположены эти города 3200 км. Определить взаимное расстояние этих городов по дуге параллельного круга.

Р е ш е н и е. Расстояние между названными городами в градусах равно 250° – 11° – 140°. Длина параллельного круга равна

2 ? 3,14 ? 3200 = 20 000 км. Длина 1° этого круга = 55 км. Искомое расстояние равно 770 км.

Предварительные упражнения

Начертите несколько окружностей и измерьте их площадь палеткой. Во сколько» раз площадь каждого круга больше площади квадрата, сторона которого равна, радиусу? Если у вас есть роговые весы, то определите также отношение площадей названных фигур по весу, т. е. узнайте, сколько бумажных квадратов надо взять, чтобы уравновесить вырезанный из той же бумаги круг, радиус которого равен стороне квадрата.

Та часть плоскости, которая охватывается окружностью, называется к р у г о м (черт. 107). Площадь круга, т. е. величину этой части плоскости, крайне неудобно, а иногда и невозможно находить помощью палетки, разделения на полосы или посредством взвешивания. Гораздо более точный и всегда применимый способ определения площади круга состоит в ее в ы ч и с л е н и и по длине диаметра или радиуса. Установим правило вычисления.

Представим себе, что в круге проведено близко друг к другу множество радиусов.

Они разделяют круг на фигуры, которые можно принять за узкие треугольники. Короткая сторона каждого такого треугольника, строго говоря, есть не отрезок прямой, а дуга; но если радиусы проведены очень близко, то дуга эта мало отличается от отрезка прямой. Длину высоты каждого из наших треугольников можно считать равной радиусу (если короткая сторона – основание). Площадь одного такого треугольника равна произведению дуги на половину радиуса (почему?); а площадь всех этих треугольников вместе равна произведению всех дуг вместе на половину радиуса.[9] Но все треугольники вместе составляют площадь круга, а все дуги вместе составляют длину окружности. Значит,

п л о щ а д ь к р у г а р а в н а д л и н е о к р у ж н о с т и, у м н о ж е н н о й н а п о л о в и н у р а д и у с а.

Обозначив площадь круга через S, а длину, как раньше, через С, имеем

т. е. площадь круга равна, умноженному на квадрат радиуса.

На практике чаще приходится вычислять площадь круга не по радиусу, а по диаметру, который удобнее измерять, нежели радиус. Так как d= 2R, а R = d/2, то

Эти формулы нужно твердо помнить.

Повторительные вопросы

Как вычисляется площадь круга по радиусу? Как выразить эти соотношения формулами?

Применения

43. Найти площадь просвета трубы, диаметр которой равен 17 см.

Р е ш е н и е. Искомая площадь равна

44. Окружность древесного ствола 91 см. Найти площадь поперечного сечения.

Р е ш е н и е. Сначала находим диаметр окружности ствола; он равен 91: 3,14 = 29 см. Искомая площадь равна

45. Две кадки с квашеной капустой покрыты лежащими на капусте деревянными кругами с камнями. В первой кадке круг имеет в поперечнике 24 см и нагружен 10 кг; во второй поперечник круга равен 32 см, а груз – 16 кг. В какой кадке капуста находится под большим давлением?

Р е ш е н и е. Площадь круга в первой кадке равна 3,14 122= 450 кв. см; следовательно, на каждый кв. см. под ним приходится нагрузка 10: 450 = 22 г. Площадь круга во второй кадке 800 кв. см, и нагрузка составляет 16: 800 = 20 г. В первой кадке капуста сдавлена сильнее.

46. Чтобы горячий чай скорее охладился, его переливают в блюдце. Во сколько раз увеличивается при этом свободная поверхность жидкости? Диаметр стакана примите равным 7 см, блюдца – 16 см.

Р е ш е н и е. Площади кругов относятся как квадраты диаметров (почему)?. Следовательно, поверхность жидкости увеличивается в отношении 162: 72, т. е. в 5 раз.

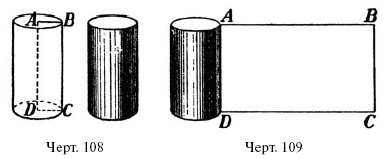

Представим себе, что прямоугольник ABCD(черт. 108) вращается вокруг стороны АВ, как дверь на петлях. При полном повороте этот прямоугольник словно вырежет из пространства тело, которое называется ц и л и н д р о м. С цилиндрами мы встречаемся в практической жизни довольно часто: бревна, круглые карандаши, валики, трубы, монеты и т. п. имеют форму, более или менее близкую к цилиндру.

Чтобы изготовить цилиндр (его «модель») из бумаги, поступают следующим образом. Прежде всего чертят на бумаге два «основания» цилиндра, т. е. два одинаковых круга, диаметры которых равны поперечнику будущей модели. Затем чертят прямоугольник, высота которого равна высоте цилиндра, а длина – длине окружности основания. Такой чертеж называется р а з в е р т к о й цилиндра (края прямоугольника снабжаются полоской и зубчиками для удобства склеивания).

Развертка цилиндра указывает нам путь к вычислению «б о к о в о й п о в е р х н о с т и» цилиндра (черт. 109), т. е. величины его кривой поверхности. Она, очевидно, равна площади прямоугольника ABCD, т. е.

б о к о в а я п о в е р х н о с т ь ц и л и н д р а р а в н а д л и н е о к р у ж н о с т и о с н о в а н и я ц ил и н д р а, у м н о ж е н н о й н а е г о в ы с о т у. Если диаметр основания цилиндра d, а высота h, то боковая поверхность цилиндра = ?d ? h = ?dh.

Вычисление объема цилиндра производится так же, как прямой призмы. Рассуждая подобным же образом (§ 32), найдем, что

о б ъ е м ц и л и н д р а р а в е н п л о щ а д и е г о

о с н о в а н и я, у м н о ж е н н о й н а в ы с о т у, т. е.

Повторительные вопросы

Что называется цилиндром? Приведите примеры цилиндрических тел из окружающей вас обстановки. – Как изготовляется развертка цилиндра? – Как вычисляется объем цилиндра? – Как выражаются эти правила формулами?

Применения

47. Нужно покрасить 200 фонарных столбов, имеющих форму цилиндров в 4,7 м высоты и 18 м в диаметре. Сколько рабочих дней понадобится на это, если на окраску 1 кв. м нужно 0,04 раб дня?

Р е ш е н и е. Поверхность всех фонарных столбов равна 200 ? 3,14 ? 0,18 ? 4,7 = 530 кв. м.

Искомое число рабочих дней = 0,04 ? 530 = 20.

48. Сколько нужно взять бревен длиной 6 м и толщиной в середине 25 см, чтобы получить объем в 1 куб. м?

Р е ш е н и е. Объем не слишком суживающегося бревна можно вычислить как объем цилиндра, диаметр основания которого равен толщине бревна посередине. Поэтому объем каждого из бревен

Надо 3,14 таких бревна.

49. Кусок медной проволоки толщиною 3 мм весит 5,5 кг. Какой длины эта проволока?

Р е ш е н и е. Объем проволоки равен объему 5500 г меди, т. е. 5500/8,9 = 620 куб. см. Площадь поперечного сечения проволоки равна 3,14 ? 0,32/4= 0,07 кв. см. Разделив объем проволоки на площадь сечения, узнаем длину проволоки (проволока – цилиндрическое тело):

620: 0,07 = 9 000 метров.

Для измерения объема жидких тел в метрической системе мер употребляется кружка, могущая вместить килограмм воды. Так как 1 кг воды занимает объем 1 куб. дм (§ 33), то литр есть объем 1 куб. дм, или 1 000 куб. см. В кубическом метре 1000 литров (почему?).

Литру может быть придана различная форма, только бы вместимость его была 1000 куб. см. Так, для молока употребляют обычно цилиндрический литр, диаметр основания и высота которого равны 10,84 см. Можно убедиться, что вместимость такой кружки действительно равна 1000 куб. см: применяя правила вычисления объема цилиндра, имеем:

1/4 ? 3,14 ? 10,842 ? 10,84 = 1000.

Применения

50. В цилиндрическом колодце, внутренний диаметр, которого 2,1 м, вода прибыла на 28 см. Сколько литров воды прибыло?

Р е ш е н и е. Объем прибывшей воды равен

3,14 ? 2102/4 ? 28 = 970 000 куб. см = 970 литров.

51. Сколько литров воды подает в секунду труба, внутренний диаметр которой 8,4 см. Скорость течения воды в ней 1,2 м в секунду.

Р е ш е н и е. Объем подаваемой воды равен

3,14 ? 8,42/4 ? 120 = 6600 куб. см = 6,6 литра.

Чтобы производить измерения на местности, надо запастись мерным шнуром – веревкой в 10 метров длины, разделенной на метры. Такой шнур может заменить оро-гую мерную ленту (рулетку) или цепь, которыми пользуются землемеры.

Для приготовления мерного шнура выбирают прочную веревку[10] длиною немного больше 10 метров; запас нужен для двух глухих петель, которые завязываются по концам шнура с таким расчетом, чтобы расстояние между серединами петель вытянутого шнура как раз равнялось 10 метрам. Шнур при работе надевают петлями на особые колья примерно в метр высоты. Концы кольев заостряют, чтобы удобно было втыкать их в землю; близ острого конца обоих кольев прибивают поперечную палочку (можно пробить большой гвоздь), чтобы петли не соскальзывали (черт. 110).

На шнуре надо отметить отдельные метры. Для этого в соответствующие места шнура вплетают кожаные или холщевые цветные полоски, концы которых сшивают. Можно отмечать метры и иным каким-нибудь способом. Принадлежностью мерного шнура являются 10 небольших заостренных колышков в 30–40 сантиметров длины. Колышки эти называются «бирками» (черт. 111). Их можно сделать из дерева, просверлив в толстом конце дыру для продевания через нее проволочного кольца, или привязав к тупому концу веревочную петлю. Еще удобнее изготовить бирки из толстой проволоки, загнув ее на одном конце петлей. В том и другом случае бирки хранят надетыми на проволочное кольцо.

Объясним, как пользуются этими принадлежностями.

Предположим, вы желаете измерить длину забора. Работу эту (как и большинство землемерных работ) приходится выполнять не менее, чем вдвоем; без помощника обойтись здесь трудно. Вы втыкаете один из кольев мерного шнура в землю у начала забора, а помощник ваш идет вперед, держа в руках другой кол и вытягивая шнур; вытянув шнур на полную длину, он втыкает в землю у второго кола одну бирку и, предупредив вас, идет дальше. Вы вынимаете ваш кол и следуете за помощником, волочащим шнур по земле; дойдя до воткнутой в землю бирки, ставите на ее место ваш кол и ждете пока помощник, натянув шнур, воткнет у своего кола вторую бирку. Тогда вы извлекаете бирку и идете с помощником вперед, снова волоча шнур, останавливаетесь у второй бирки и т. д.

Дойдя до конца забора, помощник идет дальше по прямой линии, пока шнур не натянется. Тогда, оставив кол на месте последней бирки (вами подобранной), вы подходите к концу забора и считаете по меткам шнура, сколько метров уложилось между последней биркой и концом забора. Доли метра оцениваются на глаз: полметра, четверть метра (мельче не нужно). Заметив число отдельных метров, вы по числу бирок в ваших руках узнаете, сколько целых шнуров вы отмерили, – т. е. сколько десятков метров в длине забора. Если, например, за последней биркой легло 63/4 метра, а колышков в вашей руке 7, то длина забора

7 ?10 + 63/4 = 763/4 м.

Чтобы не ошибиться в числе целых шнуров, надо проверить, сколько бирок осталось на кольце у вашего помощника. Если ваши бирки вместе с теми, которые у него, составляют 10, – значит, ни одна бирка не была пропущена.

Когда приходится отмерять на местности более или менее длинное расстояние, нельзя обойтись только мерным шнуром. Пройти с мерным шнуром на открытом поле по прямой линии, нигде не уклоняясь в сторону – удается только на сравнительно небольшом расстоянии и при том на ровном, чистом месте. Если же расстояние подлиннее, а в особенности, если местность пересечена ложбинами и зарослями – необходимо облегчить себе работу расстановкой вех.

«Веха» – это шест, метра два длиною, с заостренным концом для более удобного втыкания в землю. Лучше, если веха окована у острого конца, чтобы он не размочаливался, и окрашена попеременно, участками, в белый и черный цвета для лучшей видимости. Но это не необходимо; надо только, чтобы веха была ровная (не кривая) и не чересчур толстая; для лучшей видимости можно снабдить каждую веху красным флажком.

Рассмотрим сначала простейший случай «вешения» (расстановки вех), – когда надо провешить длинную линию на ровной местности между двумя легко доступными точками А и Е (черт. 112). Прежде всего вы устанавливаете вехи в эти крайние точки А и D, заботясь о том, чтобы они стояли отвесно. Затем становитесь позади вехи А так, чтобы вы могли видеть перед собою сразу обе вехи А и Е. Помощник, отойдя с несколькими вехами метров на 20–30 вперед, должен установить первую из своих вех в точке В между А и Е. так, чтобы все три вехи были на одной прямой линии. В этом убедиться просто: веха В будет на одной прямой линии с вехами А и Е тогда, когда, глядя на веху А, вы увидите, что она сразу покрывает собою обе другие вехи – В и Е. Если помощник поставил веху не так, вы указываете ему поднятием правой или левой руки, в какую сторону он должен подвинуть свою веху.

Когда первая промежуточная веха В поставлена, помощник ваш идет дальше, и таким же образом устанавливается следующая веха – С. Теперь, глядя на веху А, вы должны видеть ее покрывающей сразу вехи В, С и Е. Если измеряемое расстояние длинно, вы ставите затем 5-ю веху, 6-ю и т. д.

Измерение такого «провешенного» расстояния значительно облегчается: вы идете с мерным шнуром от вехи к вехе.

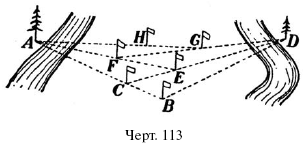

Возможны и более сложные случаи «вешения». Бывает, например, что обе конечные вехи недоступны для мерщиков – установлены, скажем, за речками; они хорошо видны, но к ним не подобраться. В этом случае расставляют промежуточные вехи между А и D(черт. 113). В какой-нибудь точке близ прямой ADставим веху В. Затем междувехой В и А устанавливаем на прямой ВА веху С: это удобно сделать, потому что веха В доступна.

Потом на прямой CD ставим веху Е. Между Е и А помещаем веху F; между F и D веху G; между G и А – веху H и т. д. Подвигаясь постепенно таким образом все ближе и ближе к прямой AD мы наконец разместим последнюю пару вех как раз на этой прямой. А имея две доступные вехи, нетрудно уже расставить и сколько угодно других.

Сходным образом поступают и в том случае, когда между конечными точками А и Dрасположена горка, так что, стоя у одного конца линии, нельзя видеть другого. Здесь размещают вехи в таком порядке (черт. 114). Сначала ставят веху В, потом между А и В – веху С, а между В и D веху E. Между C и E устанавливают веху F и с нею повторяют то, что делали с вехой В, – т. е. ставят на линии FA веху G, а между F и D ставят веху Н – затем между G и Н ставят веху K и так постепенно подвигаются к прямой АD пока, наконец, не очутятся на ней с последней парой вех.

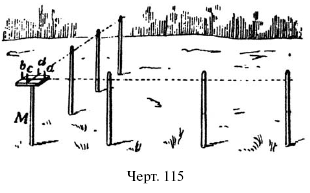

Взаимно перпендикулярные линии на земле проводятся при помощи инструмента, называемого эккером. Эккер – это две деревянные планки, скрепленные накрест и установленные на заостренной палке (черт. 115). У концов планок воткнуты 4 иглы (или прикреплены пластинки с прорезами) так, что прямые соединяющие противоположные иголки (или прорезы) пересекаются друг с другом под прямым углом. Впрочем нет надобности делать эккер непременно из перекрещивающихся планок; можно просто прибить четырехугольную или круглую доску к палке, в виде одноногого столика, а на этой доске установить четыре булавки Размещение булавок тоже дело не сложное: возьмите листок бумаги, перегните его раз, а затем второй раз так, чтобы линии первого сгиба совпадали. Когда вы развернете потом эту бумагу, на ней будут обозначены две линии, пересекающиеся под прямым углом. Расправьте этот листок на доске экера и воткните булавки в лики сгиба, близ краев. Бумажку можно тогда убрать– эккер готов.

Объясним теперь, как пользоваться эккером. Предположим, вы хотите аккуратно отмерить на земле прямоугольную площадку 35 метров длины и 15 ширины.

Воткнув заостренный конец эккера в одну из вершин отмеряемого четырехугольника, вы глядите вдоль двух булавок, повернув эккер так, чтобы линия вашего взгляда шла по направлению одной стороны будущей площадки (черт. 115). Помощник, по вашему указанию, ставит одну или две вехи как раз на этой линии, т. е. так, чтобы булавки покрывали расставляемые вехи. Когда это сделано и в провешенном направлении отмерена от эккера нужная длина, вы, не сдвигая эккера с места и не поворачивая его (даже не дотрагиваясь до него, чтобы не качнуть), смотрите вдоль двух других булавок, т. е. под прямым углом к прежнему направлению (черт. 115). Поставив в этом направлении веху, отмеряют на ней длину и концы обеих длинных линий соединяют прямой. Получается прямоугольник требуемых размеров.

Впрочем, если надо провести перпендикуляр короткий, то при некотором навыке можно сделать это без эккера, на глаз, – особенно, если линии при этом измеряются шагами, т. е. измерение вообще ведется только приблизительно.

Эккером можно воспользоваться и тогда, когда приходится мерить линию, по которой нельзя пройти с мерным шнуром. Пусть, например, требуется измерить расстояние от точки А до точки В (черт. 116); между ними лежит озеро или непроходимое болото. Ставим экер в точке Л, направляем две его булавки вдоль линии АВ, а по направлению двух других, под прямым углом к АВ, провешиваем (черт. 116) линию АС. В точке С под прямым углом провешиваем линию CDи отыскиваем на ней такую точку E, чтобы линия BEвстречала под прямым углом линию CD. Это делается тоже помощью эккера; когда одна пара булавок направлена по линии CD, другая должна покрывать точку В; после нескольких проб такую точку всегда удается найти. Найдя точку Е, измеряем расстояние СЕ: оно в точности равно тому непроходимому расстоянию АВ, которое мы желаем определить.

Очень полезно тщательно выверить зккер, т. е. убедиться, действительно ли равны между собою его четыре угла. Для этого, расставив вехи по двум перпендикулярным направлениям, поверните эккер и посмотрите, будут ли эти направления совпадать с линиями булавок при новом положении эккера. Если нет, нужно булавки немного переместить, пока не добьетесь строгого равенства всех четырех его углов.

При съемке плана небольшого участка помощью мерного шнура и эккера вы можете поступать различно, смотря по тому, какую форму имеет участок. Рассмотрим здесь несколько случаев.

1) Пусть требуется снять план участка, изображенного на черт. 117. Начинаем с того, что провешиваем через него прямую линию 1–2 (цифры здесь имеют то же значение, что и буквы) так, чтобы она прорезывала его примерно посередине. Линию эту называют «магистра лью». Потом через все поворотные точки границы – 3, 4, 5, б, 7, 8 и 9 – проводят прямые под прямыми углами к «магистрали»; выполняется это помощью эккера. Точки 10, 11, 12, 13, 14, 15 и 16, в которых перпендикуляры встречают магистраль, отмечают колышками. Теперь остается измерить длины всех перпендикуляров: 3-10, 15-9, 4-11, 5-12 и т. д., а также расстояния колышков 10, 15, 11 и т. д. от точки 1. Записав эти длины против линий наброска, который мы делаем попутно на бумаге на глаз, мы имеем все данные, какие нам нужны для изготовления плана, а также для определения площади участка. Как вычерчивается план и определяется площадь по этим данным, будет объяснено далее.

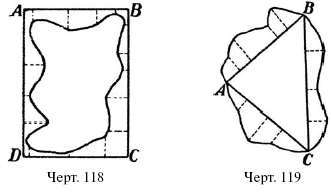

2) Если надо снять план участка, внутрь которого входить нельзя, – напр., план засеянного поля или озера (черт. 118), то обчерчивают его прямоугольником ABCDснаружи и проводят к его сторонам перпендикуляры.

3) Бывают случаи, когда для магистральных линий удобно пользоваться не прямоугольником, а треугольником. Напр., очертания участка черт. 119 удобно изобразить на плане, если провешить внутри него три линии в форме треугольника ABCи пользоваться этими линиями, как магистралями. Измерять углы между сторонами этого треугольника не нужно: достаточно измерить лишь длину сторон, так как по трем сторонам можно построить только один треугольник.

Иногда приходится пользоваться не одним треугольником, а сеткой из нескольких треугольников (черт. 120).

Если форма участка такова, что он плохо укладывается в рамках прямоугольника, то обчерчивают его многоугольником (черт. 121) Измерить стороны этого многоугольника недостаточно, чтобы иметь возможность его начертить: необходимо знать величину углов между сторонами. Для этого отмеряют от вершины каждого угла 10 метров и затем измеряют расстояние между концами отмеренных отрезков, – как показано для угла А на черт. 121. Треугольник АВС можно будет построить, так как известна длина его трех сторон. В тех случаях, когда соединительная линия не может быть промерена, откладывают 10 метров на продолжении сторон, как показано для угла M.

Черт. 120 Черт. 121

Во всех случаях у вас в руках оказывается черновой набросок участка земли с указанием величины измеренных расстояний.

Заметим еще, что когда перпендикуляры к магистралям коротки – как на черт. 118 – их проводят на глаз, без эккера, и измеряют не мерной веревкой, а шагами.

Остается объяснить, как по полученным нами данным чертится план участка, т. е. как превратить имеющийся у вас набросок в аккуратно исполненный чертеж.

Чтобы изобразить на плане участок, показанный на черт. 117, проводят по линейке магистральную линию 1–2 и откладывают на ней, в заранее выбранном масштабе, расстояние 1-10, 1-15, 1-11, 1-12 и 1-16 и т. д., т. е. отмечают точки 10, 15, 11, 12, 16 и т. д. Через эти точки проводят, помощью чертежного треугольника, перпендикуляры и откладывают на них, в том же масштабе, расстояния: 10-3, 15-9, 11-4 и т. д. Когда это сделано, соединяют точки 1, 3, 4, 5… прямыми линиями или изогнутыми, делая изгибы такими, какими они изображены на черновом наброске; ошибка здесь может получиться лишь небольшая, потому что основные, поворотные точки границы нанесены вполне точно.

Сходным образом приходится поступать в тех случаях, когда магистрали составляют треугольник (см. черт. 119). Треугольник, длина всех трех сторон которого известна, строят, как объяснено в § 17. В случае сети из нескольких треугольников их строят последовательно, примыкая один к другому. Когда треугольники начерчены, остается только провести перпендикуляры и докончить чертеж, как объяснено было для других случаев.

В случае участка, представленного на черт. 118, начинают с прямоугольника, размеры всех сторон которого известны и которые поэтому нетрудно начертить (в масштабе). А когда это сделано, намечают на сторонах точки, через которые проведены перпендикуляры, и чертят их в масштабе. Дальше поступают, как в предыдущих примерах.

В полученных нами планах изображены только границы участка. Часто бывает нужно изобразить и положение различных подробностей внутри этих границ – колодца, большого дерева на лугу, строения и т. п. Сделать это нетрудно, если выполняя измерения границ, провести от этих предметов перпендикуляры к магистрали и измерить их длину, а также расстояние от точки пересечения обеих линий.

Задача съемки состоит не только в том, чтобы начертить план земельного участка, но и в том еще, чтобы определить его площадь. Нередко участок для того только и снимается на план, чтобы определить его площадь. Покажем, как определять площади участков, обмеренных указанными выше способами.

Рассмотрим сначала участок, изображенный на черт. 117. Он распадается на 9 частей, площади которых мы умеем вычислять, – если не строго точно, то приближенно. Фиг. 1-3-10 можно принять за треугольник; его основание и высота нам известны. Далее: соседняя часть (3-10-11-4) может быть рассматриваема как трапеция, у которой измерены параллельные стороны (3-10 и 4-11), а также и расстояние между их сторонами (10–11). Поэтому вычисление площади этой части фигуры тоже не составит труда.

Точно так же вычисляются площади прилегающих по порядку трапеций 4-11-12-5, 5-12-13-6, 6-13-14-7 и 15-9-8-16. Остальные части фигуры можно рассматривать как треугольники, для вычисления площади которых у нас тоже имеется достаточно данных.

Раз нам известна площадь каждой части фигуры, то сложив их вместе, определим площадь всего измеренного участка.

Переходя к черт. 118 видим, что здесь перед нами задача с такими же данными; только отдельных частей здесь больше. Все краевые участки надо отнять от площади наружного прямоугольника.

Площадь участка черт. 119 определяют подобным же образом. Затруднение представляет только вычисление площади треугольника АВС, так как высота его не была промерена, на местности. Но мы всегда можем измерить ее на чертеже, пользуясь масштабом плана. Так же поступают и в случае сети треугольников.

Наконец, в случае участка черт. 121 начинаем с вычисления площади охватывающего его многоугольника. Мы можем сделать, это, если разобьем его диагоналями на треугольники (§ 29), определив – пользуясь масштабом плана – длину их оснований и высот.

Другой способ состоит в том, что превращают многоугольник в равновеликий ему треугольник. Делается это следующим образом.

Пусть требуется превратить многоугольник АВСDE (черт. 122) в равновеликий треугольник. Проведя диагональ АС, проводят через вершину В прямую, параллельную АС, до пересечения в точке М с продолжением стороны АЕ: треугольник ABCравновелик треугольнику АМС, потому что у них общее основание АС и равные высоты (§ 26). Следовательно, четырехугольник СОЕ равновелик пятиугольнику ABCDE. Затем таким же приемом превращаем MCDEв равновеликий треугольник: проводим диагональ ЕС и через вершину Dпроводим DNпараллельно ЕС до пересечения с продолжением МС в точке N. Треугольник ECDравновелик треугольнику ECN(почему?); следовательно, треугольник MNEравновелик пятиугольнику ABCDE. Определив теперь площадь треугольника MNE, мы тем самым находим искомую площадь многоугольника ABCDE.

Во время экскурсий план пройденного пути зачерчивают приблизительно с помощью так называемой маршрутной съемки. Производится она следующим образом. В месте выхода из города определяют по компасу направление, на ближайшую точку пути (отдаленное дерево, валун, верстовой столб, угол здания), наносят это направление по глазомеру на бумагу, записав при нем соответствующий «румб». Идя по этому направлению до замеченного предмета, измеряют расстояние шагами. Отложив по произвольному масштабу (на глаз) это расстояние по прочерченному направлению, с соответствующей числовой пометкой, определяют по компасу направление на следующий ближайший этап, измеряют расстояние шагами и т. д., отмечая все это на черновом плане. По этому наброску и сделанным пометкам (относительно направлений и расстояний) изготовляют дома более аккуратно маршрутный план экскурсии. Все замеченные по пути особые места, лежащие вне дороги, также могут быть нанесены на этот план, если были измерены направления на них из определенных точек и соответствующие расстояния.

Ту же работу можно выполнить более тщательно с помощью «планшета», т. е. дощечки с прикрепленным к ней компасом. К дощечке прикалывают кнопками лист бумаги, на котором и чертят план. Став в точку выхода, держат планшет горизонтально, повернув его так, чтобы вороненый конец стрелки показывал на юг. На планшет кладут трехгранную масштабную линейку, прикладывают ее край к точке, изображающей начальный пункт, и направляют ее так, чтобы, глядя вдоль ее верхней грани, видеть следующий пункт пути. Когда это сделано, прочерчивают прямую линию и откладывают на ней по масштабу отрезок, отвечающий длине этой линии в натуре. Перенеся затем планшет в следующий пункт, повертывают его как и в первый раз (так что все линии планшета на новом пункте остаются параллельными тому направлению, которое они имели на прежнем). Приставив край линейки к точке, изображающей место нахождения планшета, направляют ее на ближайший следующий пункт; измерив расстояние до него, откладывают на прочерченной линии в масштабе соответственную длину, переносят планшет на четвертый пункт и т. д.

Этим приемом можно снимать не только маршруты, но и участки с несложными очертаниями, обходя его с планшетом вдоль границы. Съемка будет произведена более точно, если при этом пользоваться не планшетом, который держат в руках, а доской, устанавливаемой на треноге (такой столик называется м е н з у л о й). Перенося доску с места на место, ее располагают («ориентируют» не по компасу, а приводят, помощью линейки, начерченные на ней линии в положение, параллельное соответствующим линиям местности. Ход работы ясен из чертежа 123.

Пусть наша речка извивается, как показано на черт. 124. Начинаем с того, что провешиваем близ ее берега магистраль АВ. Через каждые 5 или 10 метров вбиваем в землю колышек: из этих точек и из концов магистрали восста-новляем перпендикуляры (можно на глаз), и помощник измеряет длину этих перпендикуляров (можно шагами).

Затем провешиваем вторую магистраль ВС и с ней повторяем то же самое.

Чтобы иметь возможность построить угол между обеими магистралями, измеряем расстояние между двумя колышками М и N. Так как нам известно и расстояние этих колышков от точки В, то в треугольнике MBNмы знаем длину каждой из его трех сторон. Поэтому нам нетрудно будет начертить на плане этот треугольник. Чертя план, мы изобразим сначала магистраль АВ и отметим на ней положение колышков. Потом начертим треугольник MBN. Продолжив сторону BN, отложим на ней длину магистрали ВС и отметим на ней колышки. Таким образом мы и начертим обе магистрали под надлежащим углом одна к другой.

Но мы прервали наше измерение речки. Дойдя до точки С, провешиваем магистраль СЕ и измеряем расстояние между колышками О и Р, чтобы иметь возможность построить угол С. Таким же образом поступаем у поворота Е и т. д.

Ведя измерения, вы зарисовываете на черновом наброске все измеренные вами расстояния и записываете возле каждой линии ее длину. Зарисовывая магистральные линии, отмечая их длину и расстояния между колышками, вы одновременно (или ваш помощник) набрасываете на глаз очертания берегов (наиболее крупные извилины) и отмечаете длину перпендикуляров, к магистральным линиям.

По этим наброскам и записям расстояний нетрудно изобразить на плане один берег реки. А зная ширину речки, можно изобразить и линию противоположного берега.

Подобным образом можно снять на план также и дорогу, – вообще любой извилистый контур.

Чтобы измерить ширину речки, не переправляясь на другой берег, а оставаясь все время на одном берегу, можно поступать следующим образом.

На противоположном берегу реки (черт. 125) намечаем какой-нибудь предмет А, хорошо видимый с этого берега На этом берегу провешиваем вдоль берега прямую линию ВС и с помощью эккера отыскиваем на этой линии точку D так, чтобы линия AD была перпендикулярна к ВС. От точки Dотмеряем два раза кряду какую-нибудь длину, например, 10 метров, и отмечаем концы ее вехами: расстояние DEи EGпусть равны 10 метрам. От точки Gпровешиваем помощью эккера линию GHпод прямым углом к ВС. Идя по этой линии, отыскиваем: на ней такую точку K, глядя из которой веха Е кажется покрывающей точку А. Другими словами, веха, установленная в точке К, должна быть по одной прямой с точками Е и А. Нахождением этой точки наша работа кончается: расстояние GK равно расстоянию AD. Чтобы узнать теперь ширину реки, остается, только вычесть из полученной длины небольшое расстояние от точки D до берега.

Когда план реки сделан, вы, чтобы иметь о реке полное представление, можете еще определить количество воды, протекающей в ней в одну секунду, – то, что называется «расходом» воды: в реке.

Для этого понадобится сделать некоторые измерения и расчеты, которыми мы сейчас и займемся.

Для простоты проделаем сначала это не с речкой, а с канавой. Прежде всего измерим скорость течения в ней воды. Для этого отмерим вдоль нее какую-нибудь длину – например 20 метров – и у концов промеренной линии воткнем по шесту. Став у того шеста, который выше по течению, бросим в воду какой-нибудь поплавок (закупоренную пустую бутылку с вложенным в нее листком белой бумаги), заметив этот момент по часам с секундной стрелкой. Затем, перебежав к переднему шесту, подстережем момент, когда поплавок поравняется с ним. Измерение скорости закончено; остается лишь ее вычислить. Положим, расстояние в 20 метров поплавок проплыл в 50 секунд; значит, в одну секунду вода проносила его на 20: 50, т. е. на 0,4 м, или на 40 см.

Скорость, которую мы таким образом получаем, не есть, строго говоря, та с р е д н я я скорость, с какою движутся водяные частицы в канаве: это скорость н а и б о л ь ш а я. Ведь поплавок плыл по поверхности волы, а здесь вода проносится быстрее, чем у дна или боков канавы, где она трется о землю и замедляет этим свое течение. Однако, разница получается небольшая, и в данном случае мы можем не принимать ее в соображение.

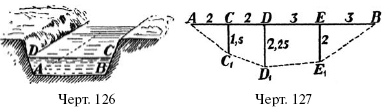

Итак, мы узнали, с какою скоростью движутся частицы воды, текущей в канаве. Чтобы определить число протекающих мимо нас литров воды, нужно еще определить поперечную водяную площадь, или то, что называется площадью «живого сечения» канавы, – величину DABС (черт. 126). Если сечение канавы прямоугольное, то для вычисления площади живого сечения достаточно измерить ширину канавы и глубину воды в ней. Пусть ширина канавы 0,75 метра, а глубина воды 25 см, т. е. 0,25 метра. Тогда площадь живого сечения этой канавы равна

0,75 ? 0,25=0,19 кв. м.

Нетрудно сообразить, что при скорости 0,4 метра через такое сечение ежесекундно проносится

0,19 ? 0,4 = 0,076 куб. м = 76 литров.

Мы узнали, что мимо нас ежесекундно протекает в канаве 76 литров воды.

Если стенки канавы не отвесны, а наклонны, то живое сечение ее имеет форму не прямоугольника, а трапеции DABC, (черт. 126). Чтобы определить площадь DABC, нужно измерить, кроме глубины, еще расстояние DС и АВ. Найдя полусумму DCи АВ, умножаем ее на глубину канавы (т. е. на высоту трапеции). Пусть DС = 1 метру, АВ = 0,75 м, а глубина по-прежнему 0,25 м. Тогда площадь живого сечения канавы равна

0,5 ? [1 + 0,76] ? 0,25 = 0,22 кв. м.

При прежней скорости течения – 0,4 метра в секунду, – получаем, что через сечение ежесекундно проносится

0,22 ? 0,4=0,09 куб. м =90 литров.

Количество протекающей воды принято называть расходом воды. То, что мы здесь вычисляли, есть «расход» воды в канаве. Расход воды в речке вычисляется совершенно таким же образом.

Пусть живое сечение реки имеет форму, указанную на черт. 127: АВ – ширина реки, DD1 – глубина ее, измеренная в самом глубоком месте. СС1 и ЕЕ1 – глубины посредине между точкою Dи берегами. Соединим точки A, С1, D1, Е1 и В прямыми линиями. Наша задача сводится к тому, чтобы вычислить площадь фигуры AC1D1Е1В. Фигура эта состоит из двух треугольников и двух трапеций. Определив площадь каждой из этих фигур в отдельности, найдем площадь всего живого сечения, а умножив ее на скорость течения, получим расход воды.

Заметим еще, что приемом, указанным раньше, определяется, как было уже упомянуто, не средняя скорость течения, а н а и б о л ь ш а я, т. е. скорость ее самых быстрых струй. В реках средняя скорость меньше этой наибольшей примерно на 1/4.

Часто нужно бывает определить, насколько одна точка земной поверхности выше или ниже другой. Это выполняется различными приемами, носящими общее название н и в е л и р о в а н и я.

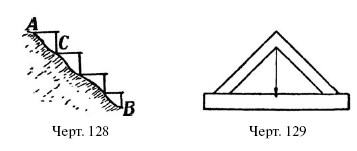

Если точки А и В (черт. 128), высоты которых сравниваются, расположены недалеко одна от другой, то нивелирование можно выполнить помощью длинной, негнущейся планки и плотничьего ватерпаса (черт. 129). Планку кладут горизонтально так, чтобы один конец ее упирался в точку А, а другой подпирают отвесно поставленным колом С. Затем переносят планку дальше и кладут ее горизонтально так, чтобы один конец приходился у основания кола С, а другой опирался на новый кол. Так поступают до тех пор, пока не достигнут точки В, в которую должен быть вбит последний кол. Измерив тогда высоту всех кольев, складывают их и таким образом узнают, на сколько точка А лежит выше В.

Способ этот очень хлопотлив и применим только для небольших расстояний. Нивелирование на большом расстоянии выполняют иначе, – именно при. помощи особого прибора, называемого нивелиром (черт. 130). Устройство прибора несложно: две отвесные трубки, сообщающиеся посредством соединительной трубки, установлены на треноге. В трубки налита вода; так как она в обоих сосудах стоит на одинаковом уровне, то прямая AD, проходящая через оба уровня, должна быть горизонтальна.

Разность высот точек А и В (черт. 131) определяют помощью нивелира так. Помещают нивелир в промежуточную точку С, а в точку А ставят отвесно рейку, разделенную на дециметры и сантиметры (черт. 132). Вдоль рейки ходит дощечка, которую подвигают до тех пор, пока ее средняя линия не будет видна наблюдателю у нивеллира на одной линии с обоими уровнями воды в сосудах. Заметив положение дощечки, переносят рейку в точку В, не изменяя положения нивеллира. Дощечку снова помещают на одной высоте с уровнями воды в сосудах. Разность высот дощечки покажет, насколько разнятся высоты точек А и В.

Если требуется определить высоту целого ряда точек местности (В, С, Dна черт. 133) над или под горизонтальной плоскостью, проходящей через А, то поступают следующим образом. Поместив нивелир между А и В, находят высоту А над В, как сейчас было объяснено. Затем, перенеся нивелир между В и С, находят высоту В над С. Сложив обе разницы в высотах, находим возвышение А над С. Подвигаясь таким образом дальше, мы доходим до точки Е, которая выше предыдущей точки D. Ясно, что тогда надо будет ее соответственно уменьшить разность высот А и Dчтобы узнать возвышение точки А над Е. Таким путем к концу работы определятся разности высот для всех точек нивелируемого «профиля» ABCDEF.

Короче говоря, надо сложить отдельно все показания при взглядах вперед и все показания при взглядах назад, и из первой суммы вычесть вторую. В результате получим возвышение конечной точки над начальной; отрицательный результат покажет, насколько конечная точка ниже начальной.

Разность высот конечных точек А и Fможно найти и не производя вычислений для каждой промежуточной точки. Обозначим положение дощечки на рейке в точке А через а; в точке В – через bпри взгляде вперед и через b1, при взгляде назад; в точке С – через с и с1, в точке D– через dи d1 и т. д. Чтобы найти разность высот А и Fмы произвели следующие действия:

[b– а] + [с – b1] + (d– с1) – (е – d1) – [е1 – f].

Раскрыв скобки, имеем

b– а + с – b1 + d– с1 – е – d1 – е1 – f

или

b+ с + d+ е + f– [а + b1 + с1 + d1 + е1].

Примечания:

1

В предлагаемом курсе всего 60 теорем.

2

Сведения из арифметики, которые должны быть предварительно усвоены: обыкновенные дроби, их сокращение, действия с обыкновенными дробями, превращение их в десятичные.

3

Это значит, что один маляр выполнит эту работу в 4,2 дня,

4

Далее мы прибегаем к равенству вида ху + xz = x(у + z). Оно вытекает из того, что умножить каждое слагаемое на какое-нибудь число значит умножить сумму; напр. 7 ? 3+8 ? 3 – (7 + 8) ? 3.

5

О других способах определения площади многоугольника, применяемых в землемерии, будет сказано далее, в главе «Занятия на открытом воздухе».

6

Сведения из алгебры, которые должны быть предварительно усвоены: буквенное обозначение, понятие о степени, нахождение стороны квадрата по данной площади подбором чисел и по таблицам, употребление скобок, вычисление по формулам.

7

Сведения из арифметики, которые должны быть предварительно усвоены: кратное отношение, выражение отношения двух чисел в процентах, относительная погрешность и ее выражение в %, прямая пропорциональность, обратная пропорциональность.

8

Чтобы легче запомнить цифры числа 3,14, можно держать в памяти слова: «это я знаю»: число букв каждого слова соответствует цифрам числа 3,14:

….это…..я….знаю

…..3…….1……4

Если запомнить более длинную фразу; «это я знаю о кругах», то будем иметь еще более точное выражение для, а именно 3,1416.

9

По той же причине, по какой 3 5 + 4 5 + 7 5 = [3 + 4 + 7] Ч Ч 5: умножить каждое слагаемое – то же, что умножить сумму.

10

Чтобы шнур не страдал от сырости советуют его выварить в конопляном масле, вытянуть и дважды осмолить. В продаже имеются и готовые осмоленные веревки; для мерного шнура это самые подходящие.
