Последовательность рисования цилиндра

Первый этап. Определение размеров цилиндра, основных пропорций (высоты и ширины). Нахождение его расположения на листе. Построение осевых линий. Для этого определяется положение вертикальной оси цилиндра. Перпендикулярно к ней строятся осевые линии верхнего и нижнего оснований цилиндра.

Второй этап. Прорисовка овалов, передающих перспективное сокращение верхнего и нижнего оснований цилиндра. Определение границ света и тени.

Третий этап. Нанесение светотени для выявления объема. Штрихи подчеркивают форму цилиндра. Обобщение и соблюдение верных тональных отношений в процессе завершения работы для достижения законченности рисунка.

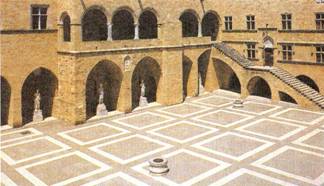

118. Дворец гроссмейстеров

Знание особенностей построения квадратной сетки в перспективе может пригодиться в практической работе над композицией, когда необходимо будет нарисовать паркетный пол, шахматную доску или другие формы (ил. 118, 119).

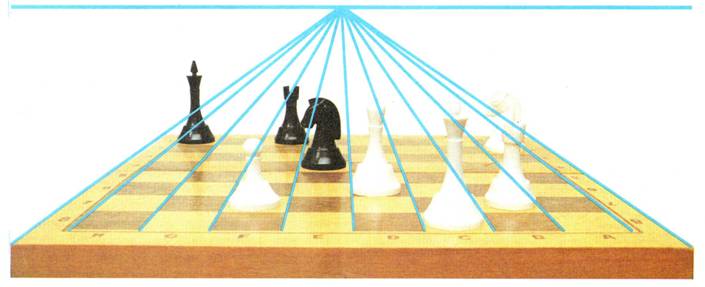

119. Шахматная доска

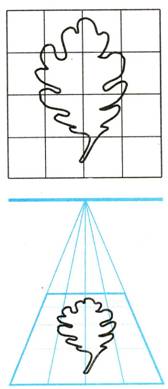

120. Листок дуба

Листок дуба без помощи сетки очень трудно изобразить с учетом перспективных сокращений.

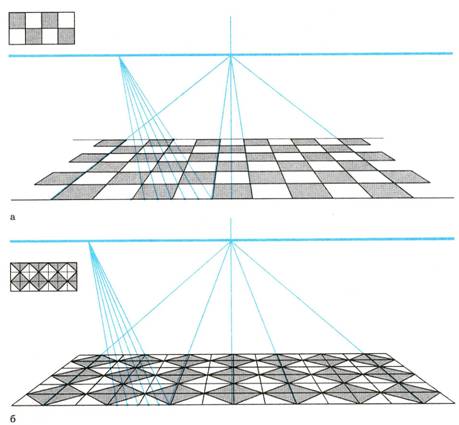

121. Перспектива квадратного паркета: а – во фронтальном положении, б – под углом в 45°

122. Перспектива куба

Необходимо уметь строить сетку с учетом перспективных сокращений для того, чтобы правильно изобразить объекты сложной формы. Для изображения неправильной формы в перспективе при взгляде на предмет сверху можно проследить, где контуры фигуры пересекают линии сетки (ил. 120).

Итак, удаляющиеся от нас параллельные горизонтальные линии мы видим при продолжении пересекающимися на горизонте. Ясно, что если этих параллельных линий будет не две, а несколько, они все пересекутся в одной и той же точке. Точки, где сходятся удаляющиеся от нас параллельные линии, называются в перспективе точками схода линий.

Для каждой группы параллельных линии, в каком бы месте картины они не находились и каким бы предметам не принадлежали, существует только одна точка схода.

Точка схода параллельных линий, которые находятся под прямым углом к горизонту, всегда расположена против наших глаз и называется главной. Это проекция точки зрения.

Теперь мы можем себе представить, как расположатся, какое направление примут линии, представляющие очертания удаляющихся от нас прямоугольных плоскостей, сторон куба или другого прямоугольного тела, наружных стен дома, внутренних стен комнаты с дверями, окнами, мебелью и т. п.
