Linux — мощная система, способная поддерживать различные типы сетевого взаимодействия. Однако обилие средств обмена данными по сети неминуемо создает угрозу безопасности системы. В защите многих серверов, созданных для работы в системе Linux, неоднократно выявлялись недостатки, которые могли быть использованы для получения незаконного доступа к системе. Более того, сам принцип работы некоторых серверов не идеален с точки зрения защиты. Так, например, некоторые из них обмениваются данными с клиентом в незакодированном виде, что может привести к перехвату пароля или секретной информации, передаваемой по сети. Выполняя администрирование системы, нельзя недооценивать вопросы ее защиты. Вам необходимо принимать все меры для повышения уровня безопасности компьютеров и следить за последними сообщениями, публикуемыми на Web-серверах, в списках рассылки и в группах новостей. Если окажется, что в сервере, находящемся на вашем компьютере, была обнаружена ошибка, следует позаботиться о ее устранении, в противном случае вы рискуете стать жертвой взломщика.
В данной главе рассматриваются способы, позволяющие выявить ненужные серверы и запретить их выполнение; средства контроля за использованием учетных записей и паролей; вопросы, связанные с обновлением программ, выполняющихся на вашем компьютере; методы распознавания попыток взлома, а также дополнительная информация о защите системы. Специальные средства, применяемые для обеспечения безопасности, будут более подробно рассмотрены в последующих главах. В частности, в главе 23 описывается способ ограничения сферы действия сервера поддеревом файловой системы; глава 25 посвящена вопросам настройки средств фильтрации пакетов, используемых для создания брандмауэров; в главе 26 рассматриваются средства расширения локальной сети на другие области Internet и обеспечение кодирования передаваемой информации.
Тем, кто собирается тщательно изучить вопросы безопасности системы, можно посоветовать дополнительную литературу, в частности, работы Манна (Mann) и Митчела (Mitchell) Linux System Security: The Administrator's Guide to Open Source Security Tools (Prentice Hall, 1999), а также Гарфинкела (Garfinkel) и Спеффорда (Spafford) Practical UNIX & Internet Security, 2nd Edition (O'Reilly, 1996). Из изданий, специально посвященных созданию брандмауэров, стоит обратить внимание на книгу Констейнтайна (Constaintine) и Зиглера (Ziegler) Linux Firewalls (New Riders, 2001). Если же в вашей сети имеются компьютеры, выполняющиеся под управлением систем, отличных от Linux, то, возможно, вам будет полезна книга Макклуе (McClure), Скембри (Scambray) и Курца (Kurtz) Hacking Exposed, 3rd Edition (McGraw-Hill, 2001).
Серверы обеспечивают доступ к ресурсам компьютеров, поэтому каждая серверная программа, выполняющаяся на компьютере, увеличивает опасность незаконного проникновения в систему. Взломщик может воспользоваться недостатками в защите сервера, ошибками в его настройке или перехватить пароль, передаваемый по сети. Чтобы снизить риск незаконного обращения к важным данным, следует запретить выполнение ненужных серверов, но для этого надо обнаружить их. Выявив ненужный сервер, следует найти способ отключить его. Обычно отключение серверов не вызывает проблем, но существуют способы, позволяющие решить эту задачу наиболее эффективно.
Задачу выявления ненужных серверов можно разбить на две подзадачи: идентификация серверов, присутствующих в системе, и принятие решения о том, какие из них могут быть отключены без вреда для системы. Обе эти подзадачи можно решить различными способами. Применяя для обнаружения серверов разные подходы, вы увеличиваете свои шансы на успех.
Обнаружение серверов, присутствующих в системе
В системе Linux отсутствует централизованный реестр выполняемых серверов, поэтому для обнаружения серверов необходимо объединить информацию из различных источников. Используя лишь один способ обнаружения, можно упустить из виду тот или иной сервер, поэтому лучше использовать для их выявления различные подходы.
Использование средств управления пакетами
Для обнаружения серверов, присутствующих в системе, может быть использована система управления пакетами. Если при установке программ вы пользовались исключительно диспетчером пакетов, то в базе данных диспетчера содержится информация о каждой программе, которая была инсталлирована на компьютере. Просмотрев описание пакета, содержащееся в базе, можно определить, является ли установленная программа сервером и насколько она необходима для работы системы. В качестве примеров инструментальных средств управления пакетами можно привести инструмент GNOME RPM, который используется в системе Red Hat, YaST — в SuSE, и Storm Package Manager (часть дистрибутивного пакета Storm, используемая в системе Debian). Окно GNOME RPM, предназначенное для просмотра инсталлированных пакетов, показано на рис. Выбрав пакет, вы сможете прочитать его описание. Некоторые диспетчеры пакетов распределяют информацию, которая хранится в базе, по категориям, однако на практике, чтобы найти серверы, присутствующие на компьютере, надо просмотреть все категории. Диспетчеры пакетов не позволяют выявить серверы, для инсталляции которых были использованы tar-архивы или исходные коды. Кроме того, такой подход не дает возможности ответить на вопрос, выполняется ли сервер в системе. (Сервер, который был инсталлирован, но не запущен, создает гораздо меньшую угрозу безопасности системы, чем сервер, выполняющийся на компьютере. Реальная опасность возникнет лишь в том случае, если впоследствии будет установлена конфигурация системы, предполагающая запуск сервера.)

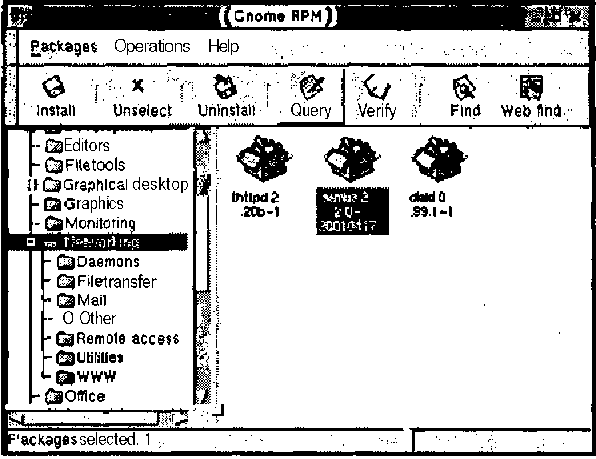

Рис. 22.1. Диспетчер пакетов предоставляет информацию о серверах, установленных в системе
Проверка файлов запуска
Чтобы обнаружить серверы, присутствующие в системе, можно проверить следующие файлы.
• Конфигурационный файл суперсервера. При поиске серверов следует проверить конфигурационные файлы
/etc/inetd.conf
и
/etc/xinetd.conf
, а также файлы в каталоге
/etc/xinetd.d
. Таким образом, вы найдете ссылки на все серверы, запускаемые посредством суперсервера. В конфигурационном файле
inetd
строки, в начале которых стоит символ
#
, представляют собой комментарии, поэтому серверы, указанные в них, не активны. Для суперсервера
xinetd
запуск сервера запрещает запись
disable = yes
.
• Сценарии запуска SysV. Можно найти серверы, запускаемые посредством сценариев просмотрев каталоги, предназначенные для размещения таких сценариев (обычно это каталог
/etc/rc.d/rc?.d
или
/etc/rc?.d
, где символ
?
означает уровень выполнения). Необходимую вам информацию предоставят имена файлов, находящихся в этих каталогах. Заметьте, что некоторые из программ, запускаемых посредством сценариев SysV, не являются серверами, поэтому, прежде чем запретить их выполнение, следует выяснить назначение этих программ.
• Локальные сценарии запуска. Во многих дистрибутивных пакетах для запуска локальных программ используются локальные сценарии. Файлы, содержащие их, обычно называются
rc.local
или
boot.local
. Локальными считаются такие программы, при инсталляции которых использовался нестандартный способ, отличающийся от подхода, принятого для данного дистрибутивного пакета. Чтобы обнаружить серверы, выполняющиеся в системе, надо просмотреть весь локальный сценарий.
Подробно вопросы запуска серверов, в том числе соглашения об именовании сценариев SysV, были рассмотрены в главе 4. Определить назначение сценариев запуска вам помогут такие инструменты, как
ntsysv
и
tksysv
. Кроме того, в некоторых системах (Caldera, Mandrake, Red Hat и TurboLinux) команда
chkconfig --list
, заданная в командной строке, отображает состояние сценариев SysV, а в ряде случаев и назначение записей в конфигурационном файле
xinetd
.
Проанализировав сценарии запуска и конфигурационный файл суперсервера, вы выясните, какие серверы выполняются в системе, однако ничего не узнаете об инсталлированных серверах. Как было сказано ранее, получить сведения о программах, которые были инсталлированы на компьютере, позволяет диспетчер пакетов. Кроме того, вы можете проверить все исполняемые файлы в системе, однако для этого необходимо затратить столько усилий, что данное решение нельзя считать приемлемым.
Анализ данных о процессах
Для обнаружения серверов может использоваться утилита
ps
. Она возвращает информацию о. процессах, выполняющихся в системе. При запуске
ps
можно указывать разные опции, но для выявления серверов достаточно ввести в командной строке
ps ax
.
Объем информации, возвращаемой
ps
, достаточно велик, поэтому имеет смысл перенаправить вывод в файл или передать данные, сгенерированные программой
ps
, утилите
more
или
less
. Если вы ищете сведения о конкретном сервере, используйте утилиту
grep
. Например, чтобы получить информацию о сервере
sendmail
, надо ввести команду
ps ах | grep sendmail
. Следует помнить, что утилита
ps
предоставляет сведения как о серверах, так и о других программах. Ниже приведен фрагмент данных, сгенерированных программой
ps
.
$ ps ax
PID TTY STAT TIME COMMAND
1 ? S 0:15 init [3]
502 ? S 0:05 named -u bind
520 ? S 0:01 cupsd
535 ? SW 0:00 [nfsd]
1741 pts/4 S 0:00 /bin/bash
4168 ? S 0:00 httpd
На самом деле в процессе выполнения программа
ps
генерирует десятки и даже сотни строк. В данном примере удалена почти вся информация, кроме нескольких строк, иллюстрирующих работу этой утилиты. В первой строке программа
ps
выводит сведения о процессе
init
, для идентификации которого всегда используется номер 1. Данный процесс является корнем дерева, представляющего иерархию процессов в системе. Все остальные процессы порождаются либо непосредственно
init
, либо его дочерними процессами. Процессы, имена которых помещаются в квадратные скобки, представляют собой процессы ядра. В данном примере процессом ядра является
[nfsd]
. Как видно из его имени,
[nfsd]
поддерживает функции сервера NFS, реализованного средствами ядра. Процессы named,
cupsd
и
httpd
представляют собой пользовательские процессы. О принадлежности их к серверам можно судить по двум признакам. Во-первых, имя каждого из них оканчивается буквой "
d
", а во-вторых, эти процессы не связаны с терминалами (в поле TTY отображается символ
?
). В отличие от них, процесс
/bin/bash
не является процессом сервера, так как в поле TTY выводится значение
pts/4
, т.е. данный процесс связан с конкретным терминалом.
Определив процессы серверов с помощью
ps
, надо отыскать документацию на те серверы, назначение которых вам неизвестно. Для этого следует ввести команду man имя, указав в качестве параметра имя интересующего вас процесса. Кроме того, постарайтесь найти исполняемый файл с именем, совпадающим с именем процесса. Это позволит вас проследить, какой пакет использовался для его инсталляции. Для получения информации о пакете введите команду
rpm -qf путь_к_файлу
. (В системе Debian для этого используется команда
dpkg -S путь_к_файлу
.)
Используя
ps
, не забывайте, что эта утилита не отображает сведения о серверах, которые не выполнялись в момент ее запуска. Например, если сервер запускается с помощью суперсервера и во время вызова
ps
ни один из клиентов не работал с ним, вы не получите информацию об этом сервере. Данная утилита также не предоставит сведений о тех серверах, работа которых была временно завершена. Использование
netstat
При использовании
ps
для поиска серверов возникает проблема, состоящая в том, что данная утилита не сообщает, используется ли данный сервер для поддержки сетевого взаимодействия. Получить эту информацию вам поможет программа
netstat
. Данная программа возвращает данные о сетевых соединениях. Подобно
ps
, при запуске
netstat
могут указываться различные опции. Для поиска информации о серверах можно использовать команду
netstat -lр
. Опция
-l
сообщает утилите
netstat
о том, что она должна анализировать порты, через которые серверы ожидают поступление запросов, а опция
-p
задает вывод имен серверов, связанных с этими портами. Как и
ps
, утилита
netstat
генерирует большой объем данных, поэтому желательно перенаправить вывод в файл или передать входные данные программе
less
или
more
.
Несмотря на то что
netstat
является чрезвычайно полезным инструментом, при использовании этой программы необходимо помнить, что для серверов, запускаемых посредством суперсервера,
netstat
будет генерировать неверные данные. Сообщая о том, какой сервер ожидает обращение через определенный порт, она вместо имени сервера выведет имя суперсервера. Использование программ сканирования
Мощными инструментами, которые можно использовать для поиска серверов, выполняющихся в системе, являются внешние программы сканирования. В качестве примеров подобных программ можно привести Nessus (
http://www.nessus.org
), SAINT (
http://www.wwdsi.com/saint/
) и Nmap (
http://www.insecure.org/nmap/
). Программа сканирования выполняется на любой машине, связанной по сети с компьютером, подлежащим проверке. Некоторые из таких инструментов, помимо информации о серверах, выводят также данные об используемой операционной системе, а также сведения о наличии недостатков в защите серверов. Для поиска серверов в большинстве случаев достаточно ввести имя сканирующей программы и указать имя компьютера, который следует проверить. Например, соответствующая команда может иметь вид
nmap gingko.threeroomco.com
. В результате вы получите список портов и имен серверов, связанных с ними.
Внешняя программа сканирования может оказаться полезной в том случае, если вы подозреваете, что сервер на вашем компьютере подвергся атаке. Установив собственный сервер в вашей системе, опытный хакер позаботится о том, чтобы скрыть следы своего вмешательства. Чтобы вы не смогли обнаружить изменения в системе, он постарается заменить средства диагностики (например,
netstat
) своими программами. Внешняя программа сканирования, вероятнее всего, даст вам реальную информацию о серверах, выполняющихся в системе.
Внимание
Программы сканирования портов часто используются компьютерными взломщиками, которые пытаются обнаружить уязвимые места в защите системы. Эти же инструменты применяют администраторы систем для того, чтобы найти и устранить недостатки в защите компьютеров. Для того, чтобы исключить возможные недоразумения, планы по использованию программ сканирования следует согласовать с руководством.
На заметку
В данной книге встречается слово хакер: здесь оно обозначает компьютерного взломщика. Однако этот термин имеет и другие значения. Хакерами часто называют специалистов высокой квалификации, имеющих большой опыт создания сложных программ, а также энтузиастов, чье увлечение программированием граничит с фанатизмом. Смысл, вкладываемый в слово хакер, обычно становится ясным из контекста.
Недостаток использования внешних программ сканирования состоит в том, что некоторые серверы могут оказаться недоступными для них. Предположим, например, что на компьютере установлены два сетевых интерфейса, а сервер, выполняющийся на этом компьютере, настроен для обработки обращений, поступающих лишь с одного из интерфейсов. Такой сервер программа сканирования не сможет обнаружить. Даже если компьютер имеет лишь один сетевой интерфейс, это не гарантирует успех, так как доступ к серверу с некоторых IP-адресов может быть запрещен с помощью брандмауэра.
Определение необходимости сервера
Получив список серверов, вам предстоит определить, какие из них необходимы для работы системы. Решить эту задачу не всегда просто. Если администратор не имеет большого опыта работы с Linux, он вполне может посчитать ненужным сервер, жизненно важный для функционирования системы. Выяснить, какие из серверов нужны, а какие нет, поможет материал, изложенный в предыдущих главах. Кроме того, вы можете обратиться к документации на сервер, а также попытаться найти нужные сведения в Internet.
Если вы не уверены, нужен ли конкретный сервер, временно отключите его и посмотрите, как отреагирует на это система. Если компьютер продолжает нормально работать, вполне вероятно, что сервер не выполняет важных функций в системе. Однако это еще не означает, что сервер не нужен. Возможно, что последствия его отключения проявятся не сразу. Предположим, например, что на вашем компьютере присутствует сервер шрифтов. Если на той же машине не установлена система X Window, то после отключения сервера шрифтов компьютер будет работать нормально. Последствия проявятся на других машинах, обслуживаемых этим сервером.
Необходимо соблюдать осторожность при отключении процессов, связанных с регистрацией пользователей. Даже если компьютер не выполняет функции сервера регистрации, удаление одного из серверов, описанных в главах 13 и 14, может стать причиной серьезной проблемы, для разрешения которой придется перезагрузить компьютер с гибкого диска. Особенно осторожно следует отключать процессы регистрации, запускаемые посредством сценариев SysV.
Отключение серверов, запускаемых с помощью суперсервера, не создает непосредственной опасности для системы. Даже если вы закомментируете в конфигурационном файле все записи, предназначенные для запуска серверов, работа компьютера не нарушится. Но, как нетрудно догадаться, эти серверы могут выполнять важные функции по обслуживанию других компьютеров, находящихся в вашей сети.
Отключить сервер, который выполняется в системе, можно различными способами. На практике для этого применяются два основных подхода.
• Вы можете выполнить действия, противоположные тем, которые предпринимались для запуска сервера. Например, можно закомментировать запись в конфигурационном файле
/etc/inetd.conf
или переименовать сценарий запуска SysV. Подробно способы запуска серверов обсуждались в главе 4.
• Вы можете деинсталлировать сервер. Если программа, реализующая сервер, отсутствует, она не может быть запущена.
Первый способ гораздо безопаснее второго. Если впоследствии обнаружится, что сервер необходим для работы системы или других компьютеров, вы можете снова разрешить его выполнение.
Совет
Запрещая работу серверов, следите за тем, чтобы информация из конфигурационных файлов не была утеряна. Например, если сервер запускается с помощью суперсервера, соответствующую запись не следует удалять, надо лишь включить в соответствующую строку символ комментариев. Аналогично, сценарий запуска SysV надо переименовать, а не удалять. Это позволит в случае необходимости снова запустить сервер.
Если вы убедитесь в том, что сервер не нужен и не понадобится в ближайшее время, удалите соответствующую программу с компьютера. Это позволит сэкономить место на диске и гарантирует, что сервер не будет случайно запущен при изменении конфигурации системы. Если же вы предполагаете, что впоследствии данный сервер может потребоваться, либо откажитесь от его деинсталляции, либо перед удалением сохраните конфигурационные файлы. Имея конфигурационные файлы, вы сэкономите время при повторной установке программы.
Сервер, выполняющийся на компьютере, представляет собой "дверь" в систему. К сожалению, эта дверь иногда бывает открыта не только для пользователей системы, но и для "непрошеных гостей". Существуют различные способы, позволяющие закрыть эту дверь. Один из них состоит в применении брандмауэров, для создания которых применяются такие инструменты, как
iptables
(этот инструмент будет обсуждаться в главе 25). Другой способ — это тщательный контроль за использованием учетных записей и паролей. Если на компьютере имеются неиспользуемые учетные записи, это увеличивает вероятность незаконного проникновения в систему. Пароль, попавший в руки злоумышленника, предельно упрощает его задачу. В отличие от других задач администрирования, обеспечение контроля за учетными записями и паролями возможно только в том случае, если пользователи помогут вам в этом. Расскажите им о том, какому риску они подвергают систему и свои данные, небрежно обращаясь со своими паролями.
Для того чтобы обеспечить безопасность при работе с учетными записями, надо прежде всего разработать политику их использования. Продолжая аналогию между сервером и дверью в систему, учетную запись можно сравнить с ключом к одной, а возможно, и к нескольким дверям. Уменьшая число ключей, вы тем самым снижаете вероятность утери одного из них. Очевидно, что для многих серверов необходимы учетные записи пользователей. При отсутствии учетных записей появляются дополнительные ограничения на использование файловых серверов, а FTP-сервер может предоставлять лишь анонимный доступ. Таким образом, необходимо уметь определить, в каких случаях возникает реальная необходимость в создании учетных записей.
Для некоторых серверов решить данную проблему очень просто: набор учетных записей надо ограничить записями для сотрудников, выполняющих администрирование системы (а еще лучше, для одного администратора). Так можно поступить, если на компьютере выполняется сервер шрифтов, DHCP или временной сервер. При обращении к таким серверам учетные записи не нужны, поэтому не обязательно, чтобы они присутствовали на компьютере, на котором выполняется сервер. Другие серверы, например Web- и FTP-сервер, в зависимости от их конфигурации могут требовать, а могут не требовать учетные записи. Наконец, сервер регистрации обычно располагается на компьютере, на котором создано большое количество учетных записей пользователей.
Если на некотором компьютере учетные записи необходимы, вам следует разработать политику, регламентирующую их создание. Например, компьютером, находящимся на физическом факультете университета, имеют право пользоваться сотрудники факультета и студенты, изучающие физику. Они имеют право требовать от администратора создания учетных записей, и этот факт необходимо отразить при составлении политики. Наличие формальной политики позволяет избежать неоправданного увеличения числа пользователей компьютера. Если впоследствии окажется, что ограничения, накладываемые политикой, слишком строги, вы можете разработать новую политику, однако она также не должна допускать неоднозначной трактовки. В особенности это важно, если компьютер обслуживает большое количество пользователей. Неформальная политика неминуемо приведет к появлению лишних учетных записей.
Вам также следует написать сценарий, управляющий созданием новых учетных записей, или, по крайней мере, составить соответствующую инструкцию. Особенно внимательно следует подойти к разработке правил выбора пароля. Принципы использования паролей будут подробно рассмотрены далее в этой главе. Не следует упускать из виду и вопросы определения прав доступа, устанавливаемых по умолчанию. Например, если в организации ведется работа над несколькими проектами, имеет смысл создать для каждого проекта группу, поместив в нее пользователей, участвующих в работе над этим проектом. При этом устанавливать права доступа к рабочим каталогам следует так, чтобы к содержащимся в них файлам могли обращаться только пользователи, работающие над тем же проектом. Правила, задаваемые в составе политики, могут изменяться в зависимости от характера деятельности организации. Так, например, для открытой среды можно указать, что по умолчанию должны устанавливаться права 0755 или даже 0775 и соответствующее значение
umask
. Если же пользователи работают с секретными данными, желательно задавать права 0700.
Необходимо строго контролировать применение учетных записей. Действия по контролю сводятся к выявлению неиспользуемых записей и проверке правильности использования активных записей.
Выявление неиспользуемых записей
Не все пользовательские записи должны постоянно присутствовать на компьютере. После того как студенты заканчивают университет, а сотрудники организации переходят на другую работу, их учетные записи становятся ненужными. Для того чтобы снизить опасность несанкционированного доступа к системе, от таких записей необходимо избавиться. Если вы получили сообщение о том, что пользователь покинул организацию, вы должны сделать неактивной или удалить его запись. Однако далеко не всегда руководство оповещает системного администратора об увольнении сотрудников. В этом случае вы можете указать, что по прошествии некоторого времени запись должна стать недействительной. Сделать это можно с помощью команды
# usermod -e 2003-07-04 george
Данная команда сообщает системе о том, что срок действия учетной записи
george
заканчивается 4 июля 2003 года. (Ограничить срок действия записи можно также при ее создании, указав при вызове команды
useradd
опцию
-е
.) Такой подход очень удобен в тех случаях, когда вы наперед знаете время, начиная с которого учетная запись не будет использоваться. Например, администраторы знают об окончании студентами курса обучения и о завершении работы сотрудников, принятых на контрактной основе.
Менее радикальный подход состоит в ограничении срока действия пароля. При этом пользователь вынужден регулярно, например раз в месяц, задавать новый пароль. Указать, что пароль действителен лишь в течение ограниченного времени, можно с помощью следующей команды;
# chage -М 30 -W 5 george
Эта команда сообщает системе о том, что пользователь
george
должен задавать новый пароль каждые 30 дней и что за 5 дней до истечения срока действия текущего пароля он должен получать соответствующее сообщение. Если
george
забудет обновить пароль, учетная запись станет недоступной и для возобновления работы с ней необходимо будет обратиться к системному администратору.
Описанные подходы позволяют решить проблему неиспользуемых учетных записей, но они применимы не во всех ситуациях. Некоторые учетные записи не предполагают регистрацию пользователей, а применяются, например, для организации работы с файловым сервером или для доставки почты. В данном случае, чтобы пользователь увидел сообщение об окончании срока действия пароля, надо создать задание для инструмента
cron
, предусмотрев в нем определение времени, в течение которого пароль остается действительным, и оповестить пользователя по электронной почте. Существуют средства, позволяющие получить информацию об использовании учетных записей. Например, утилита
last
возвращает сведения о нескольких последних регистрациях пользователя в системе, а в некоторых дистрибутивных пакетах поддерживается файл протокола
/var/log/auth
, в который записывается информация о выполнении аутентификации. Приложив определенные усилия, вы можете написать сценарий, который проверял бы файл протокола и оповещал вас о том, что некоторые записи не используются в течение длительного времени. Периодический запуск такого сценария можно организовать с помощью инструмента
cron
. Если вы узнаете, что некоторая учетная запись давно не использовалась для регистрации в системе, выясните причины этого и, если запись больше не нужна, удалите ее.
Выполняя администрирование системы, надо также следить за учетными записями, срок действия которых истек. Ненужные записи следует удалить. Для поиска недействительных записей можно написать специальный сценарий. (Выявлять недействительные учетные записи можно по следующему признаку: по истечении срока действия значение третьего поля записи в файле
/etc/shadow
становится меньше, чем значение, содержащееся в восьмом поле.) Выявление случаев незаконного использования учетных записей
Время от времени системные администраторы сталкиваются со случаями незаконного использования учетных записей. Случается это по разным причинам. Иногда встречаются недобросовестные пользователи, применяющие компьютеры для организации атаки на удаленные системы. В других случаях злоумышленникам, работающим на удаленных компьютерах, удается заполучить локальные учетные записи.
Одним из признаков незаконного использования учетной записи могут быть необычные действия пользователей, зарегистрированные в файлах протоколов
/var/log/messages
и
/var/log/secure
. (Имя файла протокола и характер записываемой в него информации различается для разных дистрибутивных пакетов.) Поскольку в файлы протоколов записывается информация о работе серверов, а не клиентов, обнаружить случаи незаконного использования учетных записей удается не всегда. Так, например, если локальный пользователь воспользуется клиентской программой
telnet
для атаки удаленного компьютера, информация об этом в файле протокола будет отсутствовать, однако нужные сведения можно получить, анализируя файлы протоколов брандмауэра. Содержимое файлов протоколов на локальной машине чаще всего позволяет обнаружить попытки взлома, предпринимаемые извне.
Анализ файлов протоколов — утомительная процедура, отнимающая много времени. Для того чтобы упростить работу администраторов, были созданы специальные инструменты. Примером инструментального средства, предназначенного для обработки файлов протоколов, является Simple Watcher (SWATCH,
http://oit.ucsb.edu/~eta/swatch/
). Данная программа позволяет искать записи в файлах протоколов по ключевым словам.
Для выявления случаев незаконного использования учетных записей можно установить в системе сервер аутентификации
auth
(в некоторых версиях Linux он называется
identd
). Когда клиентская программа, выполняемая на вашем компьютере, обращается к удаленному серверу, последний может установить связь с вашим компьютером и идентифицировать пользователя, инициировавшего обращение. Если кто-то из ваших пользователей нанес вред удаленной системе, информация о нём записывается в файл протокола и администратор уделенной системы может связаться с вами и сообщить имя пользователя, выполнявшего незаконные действия. Чтобы это стало возможно, необходимо, чтобы на вашем компьютере выполнялся сервер аутентификации, а злоумышленник не имел возможности заменить этот сервер своей программой. Сервер аутентификации входит в состав многих дистрибутивных пакетов и требует минимальной настройки. Обычно он запускается посредством суперсервера.
К сожалению, ваши возможности по выявлению случаев незаконного использования учетных записей ограничены, так как контроль над процессами даже на одном компьютере занимает слишком много времени и не под силу одному администратору.
Для того чтобы пароль можно было использовать, он должен находиться на диске компьютера. В системе Linux пароль располагается в файле
/etc/shadow
(в старых версиях Linux он находился в файле
/etc/passwd
). Пароль хранится в зашифрованном виде; для его кодирования обычно используется алгоритм одностороннего кодирования. Поскольку алгоритм декодирования отсутствует, может показаться, что содержимое файла паролей бесполезно для злоумышленника, однако при наличии компьютера с мощным процессором возможно подобрать пароль. Взломщики используют для этой цели словари, включающие слова многих языков, имена собственные и слова, в которых символы следуют в обратном порядке. Имея файл паролей, хакер может закодировать каждое слово из словаря и сравнить с зашифрованными паролями. Если зашифрованное слово из словаря совпадает с записью в файле, это слово является паролем для регистрации в системе.
Таким образом, становится ясно, что наилучшим паролем является случайный набор букв, цифр и знаков пунктуации. Вероятность того, что он встретится в словаре, используемом хакером, предельно мала. Однако подобные случайные наборы трудны для запоминания, поэтому некоторые пользователи выбирают в качестве пароля общеупотребительные слово. Несмотря на то что такой пароль легко запоминается, его также легко подобрать. Поэтому вы, как системный администратор, должны научить своих пользователей правильно выбирать пароли. Процедура создания пароля состоит из двух этапов: генерации базовой последовательности символов и ее модификации.
Для создания базовой последовательности надо выбрать два несвязанные между собой слова и объединить их. В результате получится слово, отсутствующее в любом словаре, например
bunpen
. Можно также придумать легко запоминающуюся фразу и использовать в качестве базовой последовательность, составленную из первых букв слов, входящих в фразу. Например, из фразы "yesterday I went to the dentist" можно составить слово
yiwttd
. Такой набор букв легко запомнить, и в то же время он отсутствует в словарях. (В данном примере я использовал последовательность из шести символов. Дело в том, что в результате модификации длина пароля увеличится, а в большинстве систем длина пароля не должна превышать восемь символов.) Несмотря на то, что сгенерированные последовательности символов отсутствуют в словарях, не исключено, что хакер использует описанный алгоритм для расширения своего словаря. Поэтому созданная вами базовая последовательность должна быть модифицирована. Ниже приведены возможные варианты такой модификации.
• Изменение регистра некоторых символов. Если в вашей системе при распознавании пароля учитывается регистр символов, измените базовую последовательность так, чтобы в ней присутствовали как прописные, так и строчные буквы. Например, составленные выше последовательности можно представить в виде
BUnPeN
и
YiWTtd
. Если же система при проверке пароля не учитывает регистр символов, то подобная модификация не скажется на уровне защиты.
• Добавление цифр и знаков пунктуации. Добавив выбранные случайным образом цифры или знаки пунктуации в случайные позиции базовой последовательности, вы получите пароль наподобие
BU3nP&eN
или
Y+iWTtd2
.
• Изменение порядка следования символов. Если в базовой последовательности вы объединили два слова, измените порядок следования символов в одном из них на обратный. На основе одного из приведенных выше примеров таким способом получим пароль
BU3nHe&P
.
Вы можете модифицировать базовую последовательность и другими способами. Несмотря на то, что полученный в результате пароль выглядит как случайный набор символов, он легко запоминается. Записывать пароль на бумаге или в файле нельзя. Если ваша записка или файл, содержащий пароль в незакодированном виде, попадет в чужие руки, важные данные, содержащиеся на вашем компьютере, могут стать достоянием посторонних лиц.
Для того чтобы проверить, насколько хорош выбранный вами пароль, воспользуйтесь одной из программ, применяемых взломщиками для подбора паролей, например Crack (
http://www.users.dircon.со.uk/~crypto/
). Если эта программа сможет подобрать ваш пароль, значит, процедуру выбора пароля надо повторить.
Внимание
Используя программу подбора паролей, запускайте ее на компьютере, не подключенном к сети, иначе результатами вашей работы может воспользоваться хакер. Следует заметить, что администрации многих организаций возражают против использования программ подбора паролей, поэтому планы, связанные с применением подобных программ, следует согласовать с руководством.
Выбрав пароль, надо принять меры для того, чтобы сохранить его в секрете. Как было сказано выше, записывать пароль нельзя. Недопустимо также сообщать его кому- нибудь (даже членам семьи или сотрудникам). Вы должны объяснить пользователям, что их пароли вам не понадобятся. Иногда бывает, что взломщик звонит пользователю, представляется системным администратором и просит сообщить пароль. Ваши пользователи не должны поддаваться на подобную уловку.
Даже если пользователь удачно выберет пароль и никому не сообщит его, существуют способы узнать его. Злоумышленник может незаметно подсмотреть, какие клавиши нажимает пользователь при вводе пароля. Проще всего реализовать этот способ в компьютерном классе. На рабочем месте сотрудника сделать это достаточно сложно. Пароль также может быть похищен в результате "подслушивания". Многие сетевые карты можно перевести в режим сбора поступающих на них пакетов. В результате пароль, передаваемый от клиента серверу, будет перехвачен. Это можно сделать как в локальной сети, так и в Internet. Чтобы уменьшить риск подслушивания пароля, в сетях Ethernet надо вместо концентраторов применять коммутаторы. В отличие от концентраторов, коммутаторы передают пакеты только тем компьютерам, которым они предназначены. При использовании концентраторов пароль может быть перехвачен лишь в том случае, когда злоумышленнику удастся разместить программу подслушивания на компьютере, на котором выполняется сервер, либо на компьютере, на котором работает клиент. Еще лучше использовать программные средства, выполняющие шифрование пароля. В этом случае подслушивание становится бессмысленным.
Многие системы, вторые считаются уязвимыми для атак извне, приобрели подобную репутацию лишь из-за отсутствия должной поддержки. Считанные минуты, потраченные на получение и установку дополнительных модулей, предназначенных для устранения недостатков в защите системы, могут сэкономить многие часы, в течение которых приходится бороться с последствиями вторжения взломщика. Если вы достаточно быстро установите дополнительный модуль, злоумышленник, вероятнее всего, не успеет воспользоваться ошибкой, найденной в системе, для своих целей.
В программном обеспечении встречаются различные ошибки, которые могут проявляться по-разному. Наличие ошибок может привести к повреждению данных или программного кода, а может изменить поведение программы. Некоторые ошибки влияют на защиту системы. Встречаются такие, которые предоставляют пользователю возможность вносить изменения в любые файлы, расположенные в различных каталогах (в том числе и в файлы, определяющие конфигурацию системы), либо запускать программы от имени других пользователей. По сути, подобные ошибки наделяют обычного пользователя привилегиями суперпользователя.
В серверах, как и в любых других программах, также могут встречаться ошибки. Однако, в отличие от обычных программ, ошибки в серверах могут повлечь за собой более тяжкие последствия для системы, так как серверы доступны всем пользователям сети. Предположим, что обычная программа, например
man
, содержит ошибку, в результате которой обычный пользователь может получить неограниченные полномочия. Если локальные пользователи заслуживают доверия, а у внешних пользователей нет доступа к ресурсам этого компьютера, система не пострадает. (Такое предположение не всегда оказывается верным, поэтому замеченные ошибки надо устранить как можно скорее). Если же Web-сервер, доступный из Internet, содержит ошибку, позволяющую проникнуть в систему, ею сможет воспользоваться любой желающий.
Проблема усугубляется тем, что многие серверы запускаются от имени пользователя
root
. Если программа (не обязательно сервер) запускается с полномочиями обычного пользователя, возможности злоумышленника, воспользовавшегося недостатками в защите, ограничены. Например, такая программа не позволит взломщику изменить содержимое файла
/etc/passwd
. Если же программа запускается от имени суперпользователя, возможности взломщика резко возрастают. В частности, он может создать новую учетную запись и пользоваться ею в дальнейшем. Привилегии
root
необходимы многим серверам для нормальной работы. Например, права пользователя
root
нужны серверам регистрации. Более того, чтобы принимать обращения через порт с номером ниже 1024, программа должна быть запущена от имени суперпользователя. (Полномочия
root
имеет суперсервер, но программы, запускаемые с его помощью, обычно выполняются с более низкими полномочиями.)
В результате становится ясно, насколько важно вовремя обновить программы, реализующие серверы. Не все дополнительные модули предназначены для исправления ошибок, некоторые из них призваны расширить возможности программы. Если эти возможности вам не нужны, устанавливать такой модуль не обязательно. Если же вы узнали о появлении дополнения к системе, устраняющего недостаток в ее защите, установите его как можно скорее.
Информацию о появлении дополнений к программным продуктам можно получить из следующих источников.
• Web-узлы и списки рассылки, посвященные программным пакетам. Для поддержки большинства пакетов, в том числе серверных программ, организуются официальные Web-узлы, списки рассылки и группы новостей. Просматривая материалы, опубликованные на Web-узлах, а также сообщения в списках и группах новостей, вы сможете своевременно получить информацию о появлении дополнительных модулей. Для получения данных таким способом требуется много времени, так как в системе Linux используются десятки серверов. Подобный подход приемлем в том случае, если необходимо выяснять положение дел с одним-двумя редко используемыми программными пакетами.
• Web-узел конкретной версии Linux. Для каждого дистрибутивного пакета Linux поддерживается свой Web-узел, на котором публикуется новая информация о системе, в том числе сведения о дополнениях к программам. В состав подобного Web-узла включаются Web-страницы с данными о серверах, предназначенных для выполнения в системе. В частности, на этих Web-страницах размещаются сведения о недостатках в защите серверов и способах их устранения. Преимущество подобного подхода состоит в том, что вам нет необходимости обращаться к различным Web-серверам; все нужные сведения вы можете получить на одном узле. Однако такой подход имеет свой недостаток. Для того чтобы данные о дополнениях к программам попали с узлов компаний-разработчиков на узел дистрибутивного пакета Linux, необходимо определенное время. Иногда это время составляет несколько минут, но чаще всего информация появляется на Web-узле с задержкой в несколько часов и даже несколько дней.
• Универсальные источники информации о защите. В конце данной главы приведены сведения о Web-узлах, списках рассылки и группах новостей, посвященных вопросам безопасности при работе в Internet, в частности обеспечению защиты системы Linux. Эти источники информации чрезвычайно важны и могут оказать существенную пользу каждому администратору. В них приводятся советы, позволяющие противодействовать злоумышленникам, пытающимся использовать недостатки в защите программ. Последовав этим советам, вы можете уберечь свою систему на время, пока не будут выпущены дополнительные модули, предназначенные для устранения ошибок в программах. Там же содержатся ссылки на Web-узлы разработчиков программ, где вы можете получить более подробные сведения о замеченных ошибках и способах их устранения.
В большинстве случаев последние два способа позволят вам находиться в курсе последних новостей, имеющих отношение к используемым вами программам. Большую помощь в работе также могут оказать Web-узлы, посвященные отдельным серверам. Просматривая две-три Web-страницы в день, вы сможете избежать участи многих администраторов, сети которых подверглись атаке.
Поиск дополнительных модулей вручную — утомительное занятие, занимающее много времени. Для автоматизации этого процесса были разработаны специализированные инструментальные средства. Некоторые из них описаны ниже.
•
apt-get
. Данная программа является стандартным компонентом Debian и систем, созданных на ее основе. Программа
apt-get
используется для инсталляции пакетов, а также автоматически обновляет установленное программное обеспечение. По команде
apt-get update
, за которой следует
apt-get dist-upgrade
, программа извлекает информацию в наличии дополнений и обновляет все пакеты, для которых были выпущены новые версии. Если вторую команду заменить на
apt-get -s -u upgrade
, программа
apt-get
будет предоставлять отчет об обновлениях, не инсталлируя их. Для того чтобы
apt-get
работала, в файле
/etc/apt/sources.list
необходимо указать хотя бы один узел, предназначенный для распространения дистрибутивных пакетов Debian. Существуют средства для переноса
apt-get
в другие системы.
• Red Hat Update Agent. Для обновления компонентов системы Red Hat используется программа Update Agent. Ее необходимо зарегистрировать, после чего она будет передавать информацию об аппаратных и программных средствах вашего компьютера на сервер Red Hat. После этого обновление системы осуществляется автоматически. Процесс настройки Update Agent достаточно сложен. Дополнительные сведения об этой программе вы можете получить по адресу
Автоматические средства обновления программ позволяют эффективно устранять ошибки, снижающие уровень защиты системы, однако они имеют свои недостатки. Полагаясь на такие средства, вы принимаете на себя дополнительную ответственность. Автоматическое обновление иногда осуществляется некорректно. Например, обновленный пакет может содержать новые ошибки либо конфликтовать с другими программами (последнее чаще всего происходит в тех случаях, когда пакет, подлежащий обновлению, работает совместно с программами, написанными вами или установленными из tar-архивов). Не исключено также, что узел, управляющий автоматическим обновлением, подвергнется атаке и хакеры будут использовать его для распространения программ типа "троянский конь". Злоумышленники также могут захватить контроль над сервером DNS и перенаправлять обращения программ автоматического обновления на свой сервер. Пакеты, обновляющие программное обеспечение в системе Debian, обычно вызывают инсталляционные сценарии, требующие участия пользователя в процессе установки систем. По этой причине программу
apt-get
нельзя запускать с помощью
cron
. Даже если вы планируете регулярно вызывать данную программу, делать это необходимо вручную. (Посредством
cron
может вызываться лишь команда
apt-get -s -u upgrade
.) Средства автоматического обновления, как правило, не делают различий между дополнительными модулями, предназначенным для устранения недостатков в системе защиты, и дополнениями, которые были созданы для других целей и могут оказаться причиной возникновения проблем при работе других программ.
Несмотря на то что средства автоматического обновления очень удобны и экономят время администратора, использовать их необходимо очень осторожно. В настоящее время разрабатываются средства авторизации дополнений, которые существенно повысят надежность инструментов, предназначенных для обновления программ.
Как известно, иногда злоумышленники взламывают даже системы, для которых была разработана формальная политика, в которых учетные записи создавались с соблюдением всех правил и в которых отсутствуют ненужные серверы. Вовремя выявив факт незаконного проникновения в систему, вы можете минимизировать урон от атаки. Существуют специальные инструменты, предназначенные для выявления попыток взлома и выполняющиеся в системе Linux. Кроме того, вам необходимо распознать признаки, свидетельствующие о незаконном доступе к системе.
Если взломщик проникает в систему, он изменяет ее конфигурацию в соответствии со своими потребностями. В зависимости от характера вторжения изменяется внешний вид Web-страниц, в файлах протоколов появляются новые записи, упрощающие обращение злоумышленников к системе, изменяются коды программ, а также появляются другие "сюрпризы". К сожалению, предсказать, какие именно действия предпримет взломщик, невозможно. Именно поэтому бороться с последствиями вторжения крайне сложно; если вы не знаете, что предпринял взломщик и каковы были его цели, нельзя доверять ни одной из системных программ. Радикальное решение — удалить с дисков компьютера всю информацию и повторно установить систему или восстановить ее с помощью резервной копии, сделанной еще до атаки.
Поскольку взломщик модифицирует системные файлы, наличие измененных файлов может служить признаком атаки. Обнаружить факт проникновения в систему можно лишь в том случае, если администратор заранее сохранил информацию о состоянии основных системных файлов, например, файла
/etc/passwd
и исполняемых программ в каталоге
/bin
. Эта информация должна храниться в закодированном виде либо ее следует записать на сменный носитель. Эти данные необходимо периодически использовать для проверки целостности файлов. Если файл, который не должен был подвергаться изменениям, окажется модифицированным, есть все основания полагать, что система была взломана. (Необходимо учитывать, что некоторые файлы мог изменить сам администратор. Например, при создании новой учетной записи данные записываются в файл
/etc/passwd
.) Использование базы данных пакетов
Во многих версиях Linux есть инструмент, который можно использовать для контроля целостности файлов. Речь идет о базе данных пакетов. Система управления пакетами Debian и система RPM сохраняют в базе данных информацию об инсталлированных программах. Для сравнения программы на диске с исходным содержимым пакета надо указать опцию
--verify
(или
-V
) программы
rpm
. Ниже приведен пример вызова данной команды.
# rpm -V postfix
S.5.... Т с /etc/postfix/aliases
S.5.... Т с /etc/postfix/main.cf
В результате выполнения программы выводится информация о файлах, состояние которых не соответствует исходному. В начале каждой строки выходных данных содержится набор признаков, сообщающих о характере несоответствия файлов. Например, буква "
S
" указывает на то, что размер файла изменился, цифра "
5
" свидетельствует о несоответствии сумм MD5, а буква "
Т
" означает; что изменилось время модификации файла. Сообщения, отображаемые в данном примере, не являются признаком атаки, так как файлы, указанные программой, могут периодически изменяться при настройке пакета. Если же вы выясните, например, что был изменен исполняемый файл Postfix, вам необходимо начать поиски других признаков вторжения, а впоследствии предпринять меры для устранения последствий атаки.
В системе Debian аналогичные функции выполняет утилита
dlocate
, однако она не входит в составе Debian 2.2. Установив данную программу, вы сможете выполнить команду наподобие следующей:
# dlocate -md5check postfix
При выполнении данной команды проверяются суммы MD5 для содержимого пакета
postfix
и генерируется отчет о том, совпадают ли эти суммы для каждого файла.
Вместо проверки каждой программы вы можете проверить целостность всех пакетов, используя команду
rpm -Va
. Выходные данные будут насчитывать сотни строк, большинство из которых сообщают об изменениях конфигурационных файлов и файлов данных. Такие сообщения можно не принимать во внимание. Учитывая большой объем данных, желательно перенаправить выход в файл либо передать сгенерированную программой информацию утилите
more
или
less
.
Программы
rpm
и
dlocate
имеют существенные недостатки. Один из них состоит в том, что после инсталляции пакета нельзя выяснить, кто внес изменения в конфигурационный файл: системный администратор или взломщик. Кроме того, при желании взломщик может легко скрыть следы своего вмешательства. Для этого ему надо лишь использовать для установки модифицированных программ диспетчер пакетов. Например, если злоумышленник хочет заменить оболочку
/bin/bash
, ему достаточно установить новый RPM-пакет
bash
. В результате вызов
rpm -Va
не выявит изменений. По этой причине не следует полностью полагаться на диспетчер пакетов; желательно использовать наряду с ним дополнительные инструменты, предназначенные для выявления вмешательства в работу системы. Общее правило можно сформулировать так. Если диспетчер пакетов обнаружил изменения файлов, полученное сообщение следует рассматривать как признак того, что система подверглась атаке. Если же диспетчер пакетов не смог выявить изменения, этот факт не может быть гарантией целостности системы. Использование Tripwire
Для выявления случаев несанкционированного доступа к системе разработан инструмент Tripwire (http://www.tripwire.org). Эта программа поставляется со многими версиями Linux. Если же в вашем дистрибутивном пакете она отсутствует, скопируйте ее с Web-узла. Версию Tripwire, входящую в состав дистрибутивного пакета, инсталлировать гораздо проще, чем пакет, скопированный с Web-узла, так как в ней заранее учтены набор файлов, используемых в системы, и их расположение. Tripwire сохраняет информацию о файлах в базе данных, этим данный инструмент напоминает диспетчеры пакетов, однако в нем реализованы специальные функции, превращающие его в специализированное средство обеспечения защиты. Tripwire может быть сконфигурирован для хранения информации о произвольном наборе файлов, причем сведения о файлах записываются в базу данных после инсталляции. Вы можете создать базу данных после того, как внесете необходимые изменения в конфигурационные файлы. В процессе работы Tripwire шифрует информацию, что не дает возможности взломщику изменить базу данных. Для обеспечения сохранности базы Tripwire поместите ее на сменный носитель, запретив запись данных.
Tripwire может работать в одном из следующих режимов.
• Генерация базы данных. При первом запуске Tripwire необходимо инициализировать базу данных. Для этого после редактирования конфигурационного файла вызовите команду tripwire -initialize. Выполнение этой процедуры может продлиться достаточно долго, так как программа Tripwire должна создать контрольные суммы всех файлов, контроль над которыми был предусмотрен при настройке данного инструмента. Сформированная база данных помещается в подкаталог
databases
текущего каталога, но желательно переместить ее в каталог
/usr/lib/tripwire/databases
. Запись данных в этот каталог следует запретить.
• Обновление базы данных. Если вы внесли изменения в систему, можете обновить базу данных Tripwire. Для этого вызовите команду
tripwire -update путь_к_файлу
, указав файл, который необходимо учесть в базе данных.
• Интерактивное обновление базы данных. Если внесенные вами изменения затрагивают несколько компонентов системы или если вы установили большой пакет, запустите Tripwire в интерактивном режиме. Для этого вызовите команду
tripwire -interactive
. В этом случае программа будет отыскивать файлы, подвергшиеся изменениям, и осведомляться у вас, следует ли учитывать эти изменения в базе данных.
• Проверка целостности системы. Этот режим используется по умолчанию. Для того чтобы запустить Tripwire в таком режиме, достаточно ввести в командной строке
tripwire
. Проверку целостности системы желательно выполнять каждый день. Периодический вызов Tripwire можно организовать с помощью
cron
.
Работой Tripwire управляет конфигурационный файл
/etc/tripwire/tw.config
. Подобно многим другим конфигурационным файлам, строки, начинающиеся с символа
#
, содержат комментарии. В остальных строках указываются каталоги, предназначенные для проверки. Соответствующие записи имеют следующий формат:
[!|=] объект [флаги_выбора | шаблон]
Назначение компонентов записи приведено ниже.
•
!
. Если данный символ предшествует имени объекта, то указанный файл или каталог не подлежит проверке. Если объектом является каталог, содержащиеся в нем подкаталоги также не проверяются.
•
=
. Данный символ указывает на то, что каталог подлежит проверке, а файлы и подкаталоги, содержащиеся в нем, не должны проверяться. Обычно этот символ указывается для рабочих каталогов пользователей. Если символ
=
предшествует имени каталога, то Tripwire лишь сообщает о том, что файлы или подкаталоги были созданы или удалены, но не приводит подробную информацию об этих файлах.
•
объект
. Объект представляет собой имя файла или каталога, предназначенного для проверки, например
/etc
или
/usr
. Если в качестве объекта указан каталог, выполняется проверка всех его подкаталогов. Не проверяются лишь подкаталоги, представляющие собой отдельные файловые системы. Например, если содержимое каталогов
/usr
и
/usr/local
находится в разных разделах, то, чтобы проверить все дерева подкаталогов, вы должны создать записи как для
/usr
, так и для
/usr/local
.
•
флаги_выбора
. Данный компонент записи указывает Tripwire на то, какие типы изменений должны быть отражены в отчете. Флаги задаются в формате
[+|-] [pinugsamc123456789]...
. Символ
+
или
-
разрешает или запрещает включать сведения в отчет. Остальные символы определяют типы проверки. Например, p задает поверку прав доступа,
i
— проверку индексных дескрипторов (mode),
n
соответствует числу связей,
u
— идентификатору владельца файла,
g
— идентификатору группы,
s
— размеру файла,
а
— времени доступа,
m
— времени модификации,
с
— времени создания индексного дескриптора, а числа 0-9 задают особенности контрольного суммирования.
•
шаблон
. Вместо флагов выбора вы можете задать шаблон. По умолчанию принимается шаблон
R
, соответствующий
+pinugsm12-ac3456789
. В качестве примеров других шаблонов можно привести
L
(
+pinugsacm123456789
), используемый для проверки файлов протоколов,
N
(
+pinugsamc123456789
), который выполняет подробную проверку, но проверка эта занимает много времени, и
E
(
-pinugsamc123456789
), игнорирующий все типы проверки.
Сформировав конфигурационный файл Tripwire, вы должны запустить программу в режиме генерации базы данных. В результате файл базы данных будет создан в каталоге
databases
. При последующих запусках Tripwire будет отыскивать файл базы данных в каталоге
/usr/lib/tripwire/databases
. Этот файл очень важен, поэтому вы должны обеспечить его сохранность. Способы сохранения файла базы данных описаны ниже.
• Файл базы данных может храниться на сменном носителе, защищенном от записи, например на дискете или компакт-диске. Если вы собираетесь выполнять проверку, периодически запуская Tripwire с помощью
cron
, носитель может быть постоянно смонтирован (такой подход создает неудобства при работе с системой). Если вы предполагаете запускать Tripwire вручную, носитель можно монтировать непосредственно перед проверкой.
• Для сохранения файла базы данных можно создать отдельный небольшой раздел и монтировать его только для чтения. При этом целесообразно предпринять дополнительные меры по обеспечению сохранности базы данных. Например, вы можете отформатировать раздел по соглашениям операционной системы, отличной от Linux. Это затруднит действия взломщика по поиску пароля, но не гарантирует целостность файла. Опытный хакер способен преодолеть подобные преграды.
• Вы можете записать на резервный носитель копию файла базы данных и перед началом проверки сравнить файлы. Если файл базы данных будет отличаться от резервной копии, это само по себе уже свидетельствует о факте вмешательства в работу системы.
• Tripwire поддерживает кодирование данных, поэтому файл базы данных можно сохранить в зашифрованном виде. Чтобы изменить содержимое файла базы данных, взломщик должен знать пароль, использовавшийся при кодировании.
Предприняв необходимые меры для сохранения файла базы данных, вы сможете контролировать целостность файлов на вашем компьютере. Необходимо лишь помнить, что база данных Tripwire должна создаваться непосредственно после установки Linux. Если от момента инсталляции системы до момента создания базы данных пройдет хотя бы один-два дня, то вполне возможно, что за это время система подвергнется атаке и в базу данных будут записаны сведения об измененных файлах.
Помимо применения специализированных инструментов, таких как Tripwire, обнаружить факт вторжения можно путем анализа различных признаков. Некоторые из этих признаков перечислены ниже.
• Записи в файлах протоколов. Файлы протоколов, располагающиеся в каталоге
/var/log
, содержат информацию о работе серверов. Как было сказано ранее, для обработки файлов вручную требуется слишком много времени, и не каждый администратор может позволить себе заняться этим. Однако с помощью специализированных инструментов, например SWATCH, вы можете выявить факты, свидетельствующие о взломе. Например, если вы обнаружите, что пользователь, находящийся в отпуске в другой стране, на днях зарегистрировался на сервере, это означает, что его учетной записью воспользовался кто-то другой.
• Некорректная работа сервера. Если сервер без видимых причин начинает работать некорректно, это может быть признаком вторжения, так как взломщики, пытаясь изменить конфигурацию сервера, часто портят конфигурационные файлы. Очевидно, что неправильная работа сервера может быть вызвана целым рядом других причин, но версию вторжения извне также нельзя сразу отбрасывать.
• Жалобы пользователей. Для регистрации в системе взломщики часто используют учетные записи других пользователей. Настраивая окружение пользователя в соответствии со своими потребностями, они нередко портят конфигурационные файлы, отвечающие за формирование среды. Поэтому жалобы пользователей на то, что система внезапно начала отвергать пароль или что параметры оболочки по непонятным причинам изменились, нельзя оставлять без внимания.
• Появление "странных" файлов. Если вы обнаружили, что в системе появился файл, который вы не создавали и который не мог создать никто из пользователей, это может быть программа, используемая для проникновения в систему. Чтобы скрыть свои действия по взлому, злоумышленники часто удаляют конфигурационные файлы, поэтому отсутствие такого файла также является тревожным симптомом.
• Неожиданное увеличение сетевого трафика. Если трафик неожиданно увеличился, возможно, что причиной этого является деятельность злоумышленника, связанная со взломом системы. Не исключено, конечно, что трафик увеличился в результате роста популярности вашего узла. (Причиной внезапного роста популярности может быть появление ссылки на ваш узел на одном из часто посещаемых узлов.) Убедившись в увеличении трафика, вам следует проверить характер соединений, устанавливаемых с этого компьютера. Например, если с компьютера, на котором выполняется только Web-сервер, устанавливаются Telnet-соединения с другими машинами вашей сети, это свидетельствует о том, что компьютер используется взломщиками для дальнейшего проникновения в вашу сеть.
Существуют также другие признаки вторжения в систему. Дело в том, что большинство атак предпринимается не опытными хакерами, а малограмотными взломщиками, которые пользуются чужими сценариями. Такие сценарии неминуемо оставляют на компьютере следы своей работы. К сожалению, каждый сценарий, написанный с целью взлома системы, проявляет себя по-своему, поэтому составить перечень признаков, по которым можно было бы выявить вторжение в систему, крайне сложно. Материалы на эту тему публикуются на многих Web-узлах, посвященных вопросам защиты.
Встретившись с необычным поведением программ, не следует пытаться объяснить все подобные случаи действиями злоумышленников. Причинами этого могут быть сбои в работе аппаратуры, некорректное содержимое конфигурационных файлов, ошибки в программах и т.д.
При выявлении факта вторжения в систему рекомендуется выполнить следующие действия.
• Отключить компьютер от сети. Компьютер, который подвергся атаке, может представлять собой угрозу для других узлов. Если на этом компьютере содержатся важные данные, то чем дольше он будет работать в сети, тем больше вероятность что эти данные попадут в руки злоумышленника.
• Выяснить причины, в результате которых взломщик смог получить доступ к системе. Необходимо убедиться, что попытка взлома имела место и была успешной. Как было замечено ранее, многие проблемы, связанные с недостатками в аппаратных и программных средствах, могут быть ошибочно приняты за взлом системы. Следует также попытаться выяснить путь, по какому взломщик смог проникнуть в вашу систему. Если вы устраните последствия взлома, но не выявите причины, которые сделали это возможным, злоумышленник сможет снова воспользоваться теми же средствами. К сожалению, установить конкретные недостатки в защите системы чрезвычайно сложно, поэтому в большинстве случаев незаконного проникновения извне системные администраторы ограничиваются обновлением версии системы и принимают меры общего характера, направленные на повышение уровня защиты.
• Создать резервные копии важных данных. Если резервные копии данных создавались слишком давно, вам следует скопировать важную информацию на резервный носитель. Имеет также смысл создать копию всей системы, подвергшейся атаке. Копия может пригодиться вам впоследствии для анализа особенностей проникновения в систему.
• Устранить последствия атаки. К сожалению, действия по устранению последствий взлома не ограничиваются восстановлением файлов, которые были изменены злоумышленником. Вы можете пропустить какой-либо из файлов и предоставить тем самым возможность взломщику повторить атаку. Вам необходимо полностью очистить жесткий диск или, по крайней мере, те разделы, в которых содержались компоненты системы Linux. При необходимости раздел
/home
можно оставить нетронутым. Затем следует повторно инсталлировать систему с нуля либо восстановить ее с резервной копии, которая была создана до атаки. На этом этапе на следует подключать компьютер к сети.
• Восстановить файлы с данными. Если на предыдущем этапе вы удалили всю информацию с жесткого диска, вам надо восстановить данные, резервные копии которых были созданы на третьем этапе. Если вы инсталлировали систему с нуля, следует также восстановить содержимое конфигурационных файлов.
• Устранить недостатки в защите. Если на втором этапе вам удалось выяснить причины, позволившие злоумышленнику поникнуть в систему, следует устранить их. Целесообразно также принять меры общего характера для повышения уровня защиты, например, инсталлировать в системе инструмент Tripwire (если он не был инсталлирован ранее) или установить и настроить брандмауэр.
• Подключить компьютер к сети. После устранения всех проблем надо подключить компьютер к сети и возобновить его работу.
Помимо описанных выше действий, желательно также принять дополнительные меры. Вы можете, например, проследить маршрут к удаленному узлу, с которого была предпринята попытка атаки, и передать сообщение системному администратору. Хакеры часто взламывают систему, зарегистрировавшись на компьютере, который был взломан ранее. Если вы сообщите администратору о том, что с его машины была предпринята атака на ваш компьютер, он, вероятнее всего, займется проверкой системы. Если взломщик нанес вам большой урон, вы можете также обратиться за помощью к органам правопорядка.
Поскольку подготовка книги к публикации занимает достаточно длительное время, я не могу сообщить последние сведения о методах взлома и борьбе с ними, информацию о недостатках в системе защиты и другие данные. К тому моменту, как книга попадет в руки читателя, они, безусловно, устареют. Поэтому в данной главе были приведены лишь общие сведения о некоторых способах, позволяющих выявить факты взлома, об инструментах, с помощью которых можно контролировать текущее состояние системы, и о действиях, которые необходимо предпринять в случае, если ваш компьютер подвергся атаке. Однако, чтобы успешно осуществлять администрирование системы, вам необходимо быть в курсе последних новостей, связанных с защитой. Существует целый ряд Web- серверов, списков рассылки и групп новостей, содержащих сведения по этим вопросам; ссылки на эти источники приводятся в данном разделе.
В Internet поддерживаются Web-узлы, информирующие практически обо всех вопросах, связанных с использованием компьютеров, и защита системы не является исключением. Многие Web-узлы предоставляют самую новую информацию по этой теме. Ниже перечислены Web-узлы, содержимое которых должен периодически просматривать каждый системный администратор.
• Web-узел, посвященный используемой версии Linux. Практически для каждого дистрибутивного пакета Linux в Internet создан Web-узел, содержащий информацию о данной версии системы. Немалую часть этой информации составляют вопросы защиты. Как правило, на таких узлах публикуются сведения о вновь обнаруженных недостатках в защите программ и ссылки на версии программ, в которых эти проблемы устранены.
• Web-узел CERT/CC. Computer Emergency Response Team Coordination Center (CERT/CC) — одна из ведущих организаций, занимающаяся проблемами защиты. Web-узел CERT/CC находится по адресу
http://www.cert.org
.
• Web-узел CIAC. Организация Computer Incident Advisory Capability (CIAC) поддерживает Web-узел, расположенный по адресу
http://www.ciac.org/ciac/
. На нем публикуются сведения такого же характера, как и на узле CERT/CC.
• Раздел Linux Weekly News, посвященный защите системы. Linux Weekly News (
http://lwn.net
) — сетевая газета, посвященная использованию Linux. В одном из ее разделов публикуются сведения о способах повышения безопасности различных дистрибутивных пакетов Linux. (URL раздела часто изменяется. Для того, чтобы попасть на соответствующую Web-страницу, надо активизировать ссылку Security на главной странице Linux Weekly News.)
• Web-узел SecurityFocus. На этом узле (
http://www.securityfocus.com
) публикуются новости о вопросах защиты. Информация на этом сервере представляет собой своеобразный дайджест, составленный на основе данных, представленных на узлах CERT/CC и CIAC.
На перечисленных выше узлах вы найдете сведения о средствах, используемых хакерами, и противодействии различным способам атаки, о выявленных недостатках в защите различных программных продуктов, о дополнительных модулях для различных программ, информацию о вирусах и борьбе с ними, а также другие данные подобного рода. Вам, как системному администратору, следует периодически просматривать содержимое одного-двух из этих узлов (желательно делать это ежедневно или, по крайней мере, раз в неделю).
Чтобы получать информацию с Web-узлов, к ним надо периодически обращаться; иногда это не совсем удобно. В качестве альтернативы Web-узлам можно рассматривать списки рассылки и группы новостей. Списки рассылки позволяют передавать новые сведения со скоростью распространения электронных писем. Среди множества списков рассылки существуют и такие, которые посвящены вопросам защиты. Некоторые из списков не позволяют подписчикам передавать сообщения; они представляют собой лишь информационную среду, применяемую для распространения новых сведений. Если вы привыкли регулярно просматривать поступающую почту, подпишитесь на один или несколько списков рассылки. В этом случае новые сведения, касающиеся защиты, будут приходить вам практически сразу же после того, как они поступят в список.
Совет
Если вы хотите просматривать сообщения, касающиеся защиты, как только они окажутся в вашем почтовом ящике, установите фильтр Procmail, настроив его для просмотра сообщений и запуска специальной программы, которая информировала бы вас о новых сообщениях по вопросам защиты. Для привлечения вашего внимания эта программа может отображать диалоговое окно с сообщением или воспроизводить звуковой сигнал.
Группы новостей во многом напоминают списки рассылки. Подобно спискам, они доставляют данные подписчикам. Подписавшись на группы, посвященные защите, вы можете периодически просматривать их и даже написать специальный сценарий, который информировал бы вас о поступлении сообщения, содержащего заданные ключевые слова.
Ниже перечислены списки рассылки и группы новостей, в которых публикуются сведения, имеющие отношение к защите системы Linux.
• Список рассылки CERT/CC. Помимо Web-узла, CERT/CC поддерживает также список рассылки, посвященный вопросам защиты. Для того чтобы подписаться на этот список, надо отправить почтовое сообщение по адресу
majordomo@cert.org
, включив в него строку
subscribe cert-advisory
.
• Список рассылки CIAC. Подобно CERT/CC, CIAC передает материалы, имеющие отношение к защите систем, с помощью списка рассылки. Для того чтобы подписаться на данный список, надо отправить почтовое сообщение по адресу
majordomo@tholia.llnl.gov
, включив в него строку
subscribe ciac-bulletin
.
• Список рассылки Bugtraq. Данный список создан не только для распространения новых материалов, но и для организации дискуссий. Участвуя в этом списке, вы можете получать от других администраторов полезные советы по организации защиты системы. Подписаться на материалы списка можно, направив письмо по адресу
listserv@netspace.org
. В тело письма надо включить строку
subscribe bugtraq
.
• Группы новостей
comp.security
. В иерархии
comp.security
существует несколько групп новостей (например,
comp.security.unix
). Среди них есть группы, посвященные отдельным (даже конкретным) типам продуктов. В качестве примера подобной группы можно привести comp.
security.firewalls
.
• Группа новостей
comp.os.linux.security
. Данная группа посвящена вопросам безопасности Linux.
На заметку
Поскольку большинство серверов, выполняющихся в системе Linux, используются также в системах, подобных UNIX, вопросы безопасности Linux на самом деле относятся ко всем версиям UNIX. Поэтому многие группы новостей и списки рассылки, посвященные защите Linux, не ограничиваются рамками данной системы.
Для того чтобы обеспечить безопасность при использовании Linux, надо хорошо знать особенности работы данной системы. Выполняя администрирование, вы должны отключить ненужные серверы, правильно создать учетные записи, рассказать пользователям о недопустимости небрежного обращения с паролями, вовремя установить дополнения, предназначенные для устранения ошибок в программах, и уметь распознавать случаи незаконного проникновения в систему. Поскольку новая информация, имеющая отношение к защите, публикуется практически ежедневно, вам необходимо постоянно пополнять свои знания, просматривая содержимое Web-узлов, посвященных вопросам безопасности, а также материалы списков рассылки и групп новостей. Если вы хорошо знакомы с принципами работы Linux, то, для того, чтобы быть в курсе последних новостей, связанных с защитой, вам потребуется лишь несколько минут в день. Время, потраченное на ознакомление с новыми решениями в области защиты, многократно окупится, если вам удастся сорвать планы злоумышленника по проникновению в вашу систему.
В главах 23, 25 и 26 рассматриваются специальные средства, предназначенные для обеспечения безопасности при использовании Linux.
Каждый сервер в процессе работы читает файлы с диска компьютера, некоторые серверы также записывают файлы на локальный диск. Получив контроль над таким сервером, взломщик может изменить конфигурацию программ, обеспечивая себе базу для дальнейшего проникновения в систему. Уменьшить возможности злоумышленника можно, ограничив сферу действий сервера подмножеством файловой системы компьютера. Это подмножество файловой системы называется поддеревом
chroot
. Если сервер выполняется в пределах такого поддерева, то важные системные файлы будут не доступны для взломщика, даже если он сможет использовать сервер в своих целях.
Нормально функционировать в рамках поддерева
chroot
могут не все серверы, но некоторые из них специально предназначены для работы в таком окружении. Для сервера, поддерживающего
chroot
, необходимо не только задать соответствующие опции в конфигурационном файле, но и создать среду
Корнем дерева файловой системы Linux является каталог
/
. Относительно этого каталога определяется путь к любому другому каталогу. При создании поддерева
chroot
корневой каталог переопределяется; вместо него назначается один из каталогов файловой системы. Принцип создания поддерева
chroot

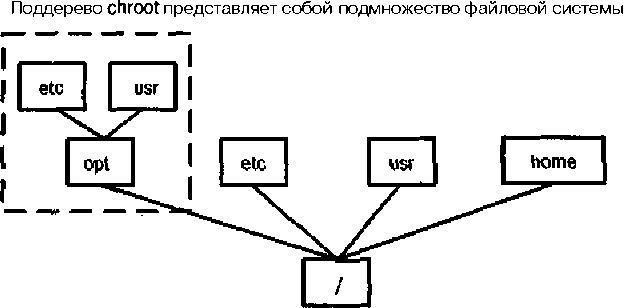

показан на рис. 23.1. Если в качестве нового корневого каталога задать, например, каталог
/opt/chroot
, то путь к любому файлу или каталогу будет определяться не относительно каталога
/
, а относительно
/opt/chroot
. В результате, если сервер попадет под контроль взломщика и тот модифицирует файл
/etc/passwd
, файл
/opt/chroot/etc/passwd
будет изменен, а системный файл паролей останется в прежнем виде.
Рис. 23.1. Поддерево
chroot
представляет собой специальное окружение, содержащее лишь те файлы, которые необходимы для работы сервера
Для создания поддерева
chroot
используется системный вызов
chroot()
. Функцию
chroot()
может вызывать либо сам сервер, либо программа
chroot
, применяемая для запуска сервера. Подробно этот вопрос будет рассмотрен далее в данной главе.
При использовании поддерева
chroot
должны выполняться следующие условия.
• Если программа использует конфигурационные файлы или библиотеки, а также предоставляет клиенту или принимает от него некоторые файлы, все эти файлы должны размещаться в поддереве
chroot
. В результате для ряда серверов размеры поддерева должны быть очень большими. Однако если сервер самостоятельно вызывает функцию
chroot()
, он сможет прочитать содержимое требуемых файлов до вызова
chroot()
, т.е. в тот момент, когда область его действий еще не будет ограничена поддеревом
chroot
. В этом случае часть файлов, с которыми работает сервер, может лежать за пределами поддерева
chroot
.
• Сервер может обращаться только к тем файлам, которые находятся в поддереве
chroot
. Сократив до необходимого минимума число файлов, содержащихся в каталогах поддерева, можно уменьшить риск повреждения системы в случае, если взломщик получит контроль над сервером.
• Если в поддереве
chroot
должно выполняться несколько серверов, для каждого из них необходимо создать отдельное поддерево. В этом случае злоумышленнику не удастся использовать один сервер для изменения конфигурации остальных.
• Поскольку поддерево
chroot
является подмножеством файловой системы Linux, программы, выполняющиеся за пределами данного поддерева, могут записывать файлы в каталоги, принадлежащие поддереву
chroot
. В зависимости от конкретных обстоятельств, этот факт можно рассматривать либо как преимущество, либо как возможный источник проблем. Вопросы доступа локальных программ к каталогам поддерева
chroot
будут рассматриваться далее в этой главе.
Несмотря на то что использование поддерева
chroot
позволяет существенно снизить опасность для компьютера, на котором выполняются серверы, данный подход имеет свои недостатки и ограничения. Одно из ограничений состоит в том, что не все серверы могут выполняться в рамках поддерева
chroot
. Для одних серверов подобный режим работы является вполне естественным (в качестве примера можно привести сервер FTP). Другим серверам, например Telnet, требуется более или менее полный доступ к файловой системе Linux. Таким образом, некоторые серверы неизбежно придется запускать за пределами поддерева
chroot
.
Поддерево
chroot
не устанавливается автоматически программой инсталляции пакета, его создает системный администратор. По этой причине затрудняется установка дополнений к серверу. Если вы забудете скопировать измененные файлы в нужный каталог, конфигурация сервера, выполняющегося в пределах
chroot
, останется неизменной.
Не следует также забывать, что процесс, выполняемый в рамках поддерева
chroot
с полномочиями root, может вызвать функцию
chroot()
и расширить область своих действий на всю файловую систему. (Организовать такой вызов достаточно сложно, но вполне возможно.) Поэтому предоставляя привилегии
root
серверу, выполняющемуся в пределах поддерева
chroot
, необходимо соблюдать осторожность. Как известно, в защите практически каждого сервера были найдены недостатки, и, несомненно, подобные недостатки будут обнаружены и в дальнейшем. Таким образом, несмотря на то, что поддерево
chroot
является чрезвычайно полезным инструментом, оно вовсе не гарантирует безопасность системы.
Поддерево
chroot
защищает компьютер от атаки извне, но оно не может помешать использовать сервер для взлома другого компьютера. Так, например, если в пределах поддерева
chroot
выполняется сервер DNS и злоумышленнику удалось получить контроль над ним, он не обязательно будет пытаться проникнуть с его помощью в вашу систему. Заменив записи в конфигурационном файле сервера, он может перенаправить запросы клиентов на свой компьютер. Если же, взломав сервер, работающий в рамках поддерева
chroot
, злоумышленник организует с его помощью атаку на удаленные узлы, то с точки зрения администратора удаленной сети это будет выглядеть так, как будто атака предпринимается пользователем, работающим на вашем компьютере.
И наконец, если вы запустили один сервер в рамках поддерева
chroot
, остальные серверы могут выполняться за пределами поддерева, создавая тем самым опасность для системы. Более того, если области файловой системы, доступные разным серверам, перекрываются, то не исключено, что один сервер можно будет использовать для изменения конфигурации другого, что создаст дополнительные возможности для незаконного проникновения в систему.
Для того чтобы сервер мог работать в рамках поддерева
chroot
, необходимо в первую очередь сформировать само поддерево. Надо создать требуемые каталоги и скопировать в них системные файлы и файлы сервера. Другими словами, вам следует сформировать в пределах поддерева усеченный вариант системы Linux, в котором отсутствовало бы большинство программ и конфигурационных файлов, имеющихся в полном варианте системы.
На заметку
В данном разделе обсуждаются лишь общие вопросы создания поддерева
chroot
. Более подробно конфигурация серверов для работы в пределах поддерева будет рассмотрена в следующем разделе. Там же будет приведен пример подготовки сервера BIND для выполнения в рамках поддерева
сначала необходимо сформировать само поддерево. Его можно разместить в любой позиции файловой системы, за исключением псевдосистем, таких как
/proc
. Если сервер должен иметь возможность записывать файлы, для подкаталогов необходимо задать соответствующие права доступа. В примере, рассмотренном выше, для создания поддерева
chroot
использовался каталог
/opt/chroot
, но реально роль корневого каталога поддерева может выполнять практически любой каталог файловой системы.
В поддереве
chroot
надо создать некоторые из каталогов и подкаталогов, присутствующие в обычной файловой системе. Вероятнее всего, вам потребуется лишь ограниченное количество подкаталогов Linux. Чаще всего для выполнения сервера в поддереве
chroot
приходится создавать каталоги
/bin
,
/sbin
,
/usr
,
/lib
,
/etc
и
/var
. В эти каталоги не следует копировать файлы, присутствующие в соответствующих каталогах файловой системы Linux; нельзя забывать, что поддерево
chroot
создается именно для того, чтобы ограничить набор инструментов, доступных серверу.
Если в пределах поддерева
chroot
должно выполняться несколько серверов, надо для каждого из них создать отдельное поддерево. Например, если в таком режиме предполагается запустить серверы FTP и
sendmail
, вы можете использовать в качестве корневых каталогов поддеревьев каталоги
, надо скопировать в содержащиеся в нем каталоги требуемые файлы. Набор необходимых файлов зависит от особенностей сервера. Если сервер самостоятельно вызывает функцию
chroot()
, вам нет необходимости размещать в пределах поддерева
chroot
исполняемые файлы сервера. Вы можете запустить сервер за пределами поддерева
chroot
, указав ему расположение поддерева. После вызова
chroot()
сфера действий сервера будет ограничена сформированным вами поддеревом. Поскольку сервер, самостоятельно вызывающий
chroot()
, может читать конфигурационные файлы, размещенные за пределами поддерева, число файлов, которые необходимо поместить в каталоги поддерева
chroot
, сводится к минимуму. Вам придется скопировать лишь те файлы, которые требуются серверу для работы после вызова
chroot()
. Примером сервера, функционирующего подобным образом, является анонимный сервер FTP. (Подробно вопросы работа сервера FTP рассматривалась в главе 21.
Если сервер не вызывает самостоятельно функцию
chroot()
, его следует запускать посредством утилиты
chroot
. При этом в каталоги поддерева
chroot
необходимо скопировать исполняемые и конфигурационные файлы сервера, а также все файлы, необходимые серверу в процессе работы. Кроме того, иногда приходится помещать в каталоги поддерева
chroot
некоторые системные файлы. Определить набор файлов, необходимых серверу, достаточно сложно. Для того чтобы выяснить, какие файлы требуются в процессе работы, надо прочитать документацию, а если нужные сведения там отсутствуют, вам придется проанализировать содержимое дистрибутивного пакета. Для получения информации о файлах, содержащихся в пакете, можно использовать инструменты
tar
,
rpm
или
dpkg
. Очевидно, что копировать в каталоги поддерева
chroot
надо не все файлы; например, для работы сервера не нужна документация. Чтобы выяснить, какие файлы необходимы серверу, можно использовать программу
strace
. Вызвав команду
strace имя_серверной_программы
, вы получите сведения о файлах, используемых в процессе работы сервера, в том числе имена файлов, которые сервер открывает самостоятельно.
На заметку
Вместо копирования файлы можно переместить в каталоги поддерева
chroot
. При этом вы будете иметь гарантию того, что после запуска сервер будет выполняться в пределах поддерева.
файлы сервера, вам следует скопировать в каталоги поддерева некоторые системные файлы. Для работы серверов часто требуются следующие типы файлов.
• Библиотеки. Во время работы многие серверы используют динамические библиотеки. Обычно они хранятся в каталоге
/lib
или
/usr/lib
. Выяснить, какие библиотеки нужны конкретному серверу, позволяет программа
ldd
. Например, чтобы определить, какие библиотеки использует сервер имен, надо выполнить команду
ldd /usr/sbin/named
. Файлы библиотек надо поместить в каталог поддерева
chroot
.
• Программы поддержки. Для работы некоторых серверов нужны дополнительные программы. Например, если Web-сервер поддерживает CGI-сценарии, ему могут понадобиться интерпретатор Perl (
/usr/bin/perl
) и файлы, обеспечивающие работу этого интерпретатора. Исполняемый файл Perl и дополнительные файлы надо скопировать в соответствующий каталог поддерева
chroot
. Кроме того, программы, необходимые для работы сервера, могут, в свою очередь, использовать файлы библиотек. В некоторых случаях объем данных, применяемых для поддержки языков сценариев, намного превышает объем Web-сервера.
• Файлы устройств. Ряд серверов непосредственно обращается к файлам устройств. Например, сервер резервного копирования взаимодействует с накопителем на магнитных лентах, а некоторым библиотекам и программам нужны специальные файлы устройств, такие как
/dev/zero
или
/dev/null
. Обычно файлы устройств располагаются в каталоге
/dev
. Копировать файлы из этого каталога бессмысленно, вместо этого надо повторно создать их в поддереве с помощью
mknod
. Соответствующая команда может выглядеть следующим образом:
mknod /opt/chroot/dev/st0 с 9 0
. Файлы устройств предоставляют доступ к ресурсам компьютера, поэтому создавать их в поддереве
chroot
следует только в том случае, когда они действительно необходимы.
• Специальные файловые системы. Иногда серверы используют специальные файловые системы или инструменты, предназначенные для работы с такими файловыми системами. Например, некоторые серверы обращаются к
/proc
. Подобные каталоги нельзя непосредственно копировать. Вместо этого надо создать дополнительную запись в файле
/etc/fstab
и смонтировать файловую систему в пределах поддерева
chroot
. Исходную систему
/proc
нельзя удалять, ее надо дублировать. Необходимо помнить, что при наличии доступа сервера к
/proc
взломщику автоматически предоставляются дополнительные возможности для контроля над системой.
• Базы данных с информацией о пользователях. Во время работы ряд серверов обращается к
/etc/passwd
,
/etc/group
,
/etc/shadow
и другим файлам, содержащим информацию о пользователях. Серверам, которые используют Pluggable Authentication Module, необходима инфраструктура РАМ, в частности, файл
/etc/pam.conf
, содержимое
/etc/pam.d
и
/etc/security
, а также библиотеки в файлах
/lib
и
/lib/security
(в именах файлов библиотек содержатся символы
pam
). Для того чтобы выяснить, какие файлы необходимо скопировать в каталоги поддерева
chroot
, надо проанализировать содержимое пакета РАМ.
• Файлы протоколов. Если сервер создает во время работы файлы протоколов, вам необходимо подготовить каталоги для их размещения. Некоторые серверы используют при создании файлов протоколов демон
syslogd
, в этом случае вам надо скопировать данную программу в поддерево
chroot
. Многие серверы можно сконфигурировать так, чтобы протоколирование выполнялось без использования
syslogd
.
Для серверов, самостоятельно вызывающих функцию
chroot()
, обычно приходится копировать в каталоги поддерева гораздо меньше файлов, чем для серверов, запускаемых с помощью программы
chroot
. Если сервер вызывает
chroot()
, то перед вызовом данной функции он обычно загружает библиотеки, системные файлы и остальные необходимы ему данные.
На заметку
Чтобы не создавать угрозу безопасности системы, помещайте в каталоги поддерева
chroot
лишь минимальный набор файлов. Копировать файл следует только в том случае, если вы твердо знаете, что этот файл используется в работе сервера. Что же касается остальных файлов, выяснить, необходимы ли они, можно, запустив сервер на выполнение (если в сервере предусмотрен режим отладки, желательно включить его). Если серверу недостает какого-либо файла, он сообщит об этом.
, можно приступать к его использованию. Для этого надо сконфигурировать сервер для работы в рамках поддерева, организовать запуск сервера и обеспечить контроль доступа к поддереву
chroot
извне. Решение этих задач рассматривается в данном разделе. Здесь же будет приведен пример запуска сервера имен в пределах поддерева
, вероятнее всего, что в его конфигурационном файле содержится одна или несколько опций, предназначенных для управления выполнением в рамках поддерева
chroot
. Например, для ProFTPd предусмотрена директива
<Anonymous>
, которая задает имя каталога, используемого в качестве корневого каталога поддерева
chroot
. Чтобы обеспечить выполнение сервера с использованием поддерева
chroot
, необходимо выяснить, какие опции управляют данным режимом работы, и правильно установить их значения.
Если сервер не вызывает
chroot()
, необходимо в первую очередь убедиться, что он способен работать в обычном окружении Linux, для чего следует запустить сервер за пределами поддерева
chroot
. Затем надо скопировать исполняемые файлы сервера и конфигурационные файлы в каталоги поддерева и удостовериться, что это не повлияло на работу сервера. После настройки среды поддерева вы можете запускать сервер с помощью утилиты
Здесь под новым корневым каталогом подразумевается каталог, который выполняет роль корня поддерева
chroot
. Кроме того, при вызове команды задаются имя сервера, предназначенного для запуска, и его опции; путь к серверу определяется относительно корневого каталога поддерева. Например, если исполняемый файл сервера имеет имя
/opt/chroot/bin/server
, где
/opt/chroot
— корневой каталог поддерева, то вызов
chroot
будет выглядеть следующим образом:
# chroot /opt/chroot /bin/server
Если в обычных условиях сервер запускается с помощью сценария SysV или локального сценария запуска, вы должны модифицировать сценарий, включив в него команду
chroot
. Вы также можете запретить выполнение сценария и организовать запуск сервера другим способом. Если в системе предусмотрен запуск сервера посредством суперсервера, необходимо разместить в поддереве
chroot
не только сервер, предназначенный для запуска, но и суперсервер. Кроме того, надо изменить команду запуска суперсервера, реализовав его запуск посредством
chroot
. Если такое решение вас не устраивает, измените способ запуска сервера, например, запустите его с помощью сценария SysV или локального сценария.
реализует одностороннюю защиту — программы, выполняющиеся в рамках поддерева, не имеют доступа к ресурсам за его пределами. Поэтому вы можете ограничить доступ и в другом направлении. Для этого надо указать в качестве владельца каталогов поддерева
chroot
пользователя
root
и установить соответствующие права доступа к этим подкаталогам, например задать значение 0640 (
rw-r-----
). Запускать сервер следует от имени пользователя, который принадлежит группе, специально созданной для этой цели. В результате сервер будет иметь право читать файлы, находящиеся в каталогах поддерева
chroot
, а из-за пределов поддерева к данным сможет обращаться только пользователь root. Если же при работе сервера возникает необходимость в записи файлов, следует предусмотреть это при установке прав доступа.
Ранее описывался процесс подготовки сервера к запуску в рамках поддерева
chroot
. Чтобы лучше понять изложенный выше материал, желательно рассмотреть запуск конкретного сервера в подобном режиме. В качестве примера выберем сервер имен BIND, работа которого обсуждалась в главе 18. При подготовке сервера к работе в пределах поддерева
chroot
будет в основном использоваться конфигурация, устанавливаемая по умолчанию. Процедура инсталляции данного сервера в различных версиях Linux имеет свои характерные особенности; для данного примера выберем версию Debian 2.2.
На заметку
В данном разделе рассматривается запуск сервера BIND с использованием программы
chroot
. В качестве примера сервера, вызывающего функцию
chroot()
самостоятельно, можно привести сервер FTP.
Прежде всего вам необходимо инсталлировать стандартный пакет BIND. Поскольку сервер инсталлируется в системе Debian, для его установки можно использовать программу
apt-get
.
# apt-get install bind
В процессе выполнения сценарий инсталляции спрашивает, следует ли добавить адрес локального сервера имен в файл
/etc/resolv.conf
. На этот вопрос я даю положительный ответ, но для демонстрации работы сервера в рамках поддерева
chroot
это не имеет значения. По окончании установки система Debian запускает сервер имен. Проверить, работает ли сервер, вы можете с помощью следующих двух команд:
# ps aux | grep named
root 7656 0.0 1.5 2184 1492 ? S 13:29 0:00 \
/usr/sbin/named
# host awl.com localhost
awl.com A 165.193.123.224
Вторая команда позволяет убедиться в том, что сервер BIND установлен и работает: она выводит IP-адрес узла
awl.com
, причем для преобразования имени используется сервер на компьютере
localhost
. Имя
awl.com
вы можете заменить любым другим именем узла, расположенного в Internet, а вместо
localhost
можно указать IP-адрес или имя вашего компьютера. Если система сообщит о том, что команда не найдена (command not found), вам надо установить пакет
dnsutils
, содержащий программу
host
. (В других версиях Linux пакет подобного назначения может называться иначе, например
bind-utils
).
Убедившись, что сервер работает, завершите его выполнение с помощью команды
Данная процедура подготавливает BIND для выполнения с помощью команды
chroot
. Такой подход используется лишь для демонстрации действия данной команды. В случае необходимости сервер BIND может самостоятельно вызывать функцию
chroot()
, поэтому выполнение сервера имен в рамках поддерева
chroot
можно организовать несколько проще. Однако при этом все равно придется создать поддерево и поместить в него конфигурационные файлы. Отпадает необходимость лишь в копировании исполняемых файлов сервера.
В результате выполнения приведенных выше команд создается основа поддерева и в соответствующий каталог помещаются исполняемые коды сервера имен и конфигурационные файлы. При подготовке сервера к выполнению важно получить информацию о библиотеках, необходимых для его выполнения. Получив сведения о библиотеках с помощью команды следует скопировать соответствующие файлы в каталог поддерева
На этом этапе можно снова проверить функционирование сервера.
# chroot /opt/chroot /usr/sbin/named
# host awl.com localhost
awl.com A 165.193.123.224
Если сервер не работает, убедитесь в том, что в системе выполняется только один экземпляр
named
, и проверьте, все ли файлы вы скопировали в каталог поддерева
chroot
. Обеспечив нормальную работу сервера, измените сценарий запуска BIND (в системе Debian это
/etc/init.d/bind
) так, чтобы сервер запускался посредством команды
chroot
. Безусловно, вы можете запретить выполнение сценария SysV и запустить сервер имен другим способом. Многие сценарии SysV используют вспомогательные программы (в Debian это
start-stop-daemon
и
ndc
). Данные программы могут создавать файлы в каталоге
/var/run
, поэтому вам надо создать в поддереве
chroot
нужные каталоги и скопировать файлы программ.
# mkdir -p /opt/chroot/sbin /opt/chroot/var/run
# cp /usr/sbin/ndc /opt/chroot/usr/sbin
# cp /sbin/start-stop-daemon /opt/chroot/sbin
При редактировании сценария запуска SysV перед каждым вхождением
start-stop-daemon
и
ndc
надо добавить последовательность символов
chroot /opt/chroot
. Однако на этом работа не заканчивается, поскольку
start-stop-daemon
обращается к файловой системе
/proc
, которая не доступна из поддерева
chroot
. Чтобы обеспечить доступ к ней, необходимо внести изменения в файл
/etc/fstab
— скопировать строку, содержащую
/proc
, и изменить ее на
/opt/chroot/proc
. Затем вы должны вызвать команду
mount -а
, чтобы смонтировать
/proc
в поддереве
chroot
.
Внимание
Поскольку файловая система
/proc
предоставляет контроль над компьютером, дублировать ее нежелательно. Лучше отредактировать сценарий запуска SysV так, чтобы он не использовал
start-stop-daemon
, либо отказаться от сценария SysV и организовать запуск сервера другим способом.
Выполнив все описанные выше действия, вы можете запустить сервер с помощью сценария SysV и проверить его работу.
# /etc/init.d/bind start
# host awl.com localhost
awl.com A 165.193.123.224
Если вы хотите удостовериться в том, что сервер выполняется в среде поддерева
chroot
, вам надо удалить исполняемый файл сервера из каталога
/usr/sbin
и конфигурационные файлы из каталога
/etc/bind
, а потом перезапустить сервер. Если сервер работает, то выполняться он может только в рамках поддерева
chroot
.
Вместо того чтобы запускать сервер BIND посредством утилиты
chroot
, вы можете использовать опцию
-t
программы named, которая разрешает вызов функции
chroot()
сервером имен. Соответствующая команда имеет следующий вид:
# /usr/sbin/named -t /opt/chroot
Данный подход намного проще описанного выше, так как при этом вам придется копировать в каталоги поддерева
chroot
гораздо меньше файлов, в частности, вы можете оставить программу
named
и библиотеки в тех каталогах, в которых они были записаны при инсталляции. Скопировать конфигурационные файлы необходимо, поскольку сервер имен читает их уже после вызова
chroot()
. При использовании опции
-t
упрощается подготовка сервера для запуска посредством сценария SysV, так как при нет необходимости дублировать файловую систему
/proc
.
Детали подготовки сервера к выполнению в рамках поддерева
chroot
зависят от типа сервера и версии Linux, однако общий ход процедуры остается прежним. Возможно, вам придется немного модифицировать среду поддерева
chroot
, например, изменить права доступа к каталогам или настроить сервер для запуска от имени пользователя, отличного от
представляет собой чрезвычайно полезный инструмент, однако требует выполнения определенных действий по поддержке. Ниже перечислены вопросы, которым администратор должен уделять внимание при поддержке поддерева
chroot
.
• Ротация. Во всех версиях Linux реализован механизм ротации файлов протоколов. Если сервер записывает файлы протоколов в каталог поддерева
chroot
, необходимо настроить средства ротации для работы с файлами, находящимися в этом каталоге. В качестве альтернативного решения при вызове
mount
можно указать опцию
--bind
, при этом файл, предназначенный для хранения файлов протоколов, станет доступным из поддерева
chroot
. Однако такой подход можно применять только в тех системах в которых используется версия ядра не ниже 2.4.x. Если вы не уделите внимания файлам протоколов, они будут неограниченно расти и в конце концов займут все доступное дисковое пространство.
• Обновление программ. При обновлении программного обеспечения дополнительные файлы приходится копировать в каталоги поддерева
chroot
. Если вы не сделаете этого, на компьютере будет выполняться старый вариант сервера, т.е. в результате установки дополнений ошибки в программе не будут устранены. Необходимо также следить за изменениями в сценариях запуска, иначе может произойти так, что сервер будет выполняться за пределами поддерева
chroot
.
• Обеспечение доступа к файлам. Если ваш сервер использует файлы с данными, вы должны разместить их в поддереве
chroot
. Обычно при копировании таких файлов не возникает проблем. Вам необходимо лишь следить за тем, чтобы права доступа к файлам были установлены в соответствии с используемой вами схемой защиты.
• Использование новых программ поддержки. В некоторых случаях может возникнуть необходимость разместить в каталогах поддерева
chroot
новые программы поддержки. Так, например, если Web-сервер обеспечивает работу сценариев CGI, ему может потребоваться интерпретатор нового языка. Наряду с размещением новых программ поддержки в поддереве
chroot
необходимо удалять файлы, не используемые сервером. Этим вы устраните неоправданный риск при работе сервера.
Для решения описанных выше вопросов не требуется много времени. Необходимые действия в основном сводятся к однократной установке требуемых значений опций, в остальных случаях приходится обновлять сервер или изменять его конфигурацию.
позволяет уменьшить риск, связанный с работой этого сервера. Такой подход приемлем в основном для серверов, обращающихся в процессе выполнения к ограниченному набору файлов. Для того чтобы обеспечить функционирование сервера в рамках поддерева, надо продублировать в поддереве
chroot
некоторые каталоги и файлы системы Linux. В ряде случаев приходится копировать в каталог поддерева и исполняемый файл сервера. Некоторые серверы самостоятельно вызывают функцию
chroot()
, а для запуска других приходится применять программу
chroot
. Независимо от способа запуска, сервер не может обращаться за пределы поддерева. Корневой каталог поддерева
chroot
он воспринимает как корневой каталог всей файловой системы. При подготовке сервера к выполнению в рамках поддерева
chroot
следует выяснить, какие файлы нужны для его выполнения и с какими вспомогательными программами он должен взаимодействовать в работе. Соответствующие файлы надо скопировать в каталоги поддерева
chroot
. Чтобы сервер мог выполняться в поддереве
chroot
, необходимо также модифицировать стандартную процедуру его запуска. Среда
chroot
требует поддержки, но для выполнения соответствующих действий администратору приходится затрачивать не слишком много времени.
Несмотря на то что Linux считается операционной системой общего назначения, количество специальных применений Linux постоянно увеличивается. Известны даже случаи использования данной системы в устройствах PDA и видеомагнитофонах. Одним из специальных (хотя и не столь экзотических) применений Linux является маршрутизация. Маршрутизаторы не относятся к числу общеизвестных устройств, многие пользователи даже не знают об их существовании, однако они жизненно необходимы для нормальной работы Internet. К маршрутизаторам относятся как простые и недорогие устройства, предназначенные для подключения небольшой сети к Internet, так и высокопроизводительные средства, обеспечивающие передачу пакетов, поступающих по высокоскоростным магистралям. Linux можно без труда настроить для работы в качестве низкоуровневого маршрутизатора. Если же в сети насчитывается несколько десятков компьютеров, необходимо применять расширенные средства маршрутизации. Эти средства позволяют использовать при доставке пакетов систему приоритетов и взаимодействовать с другими компьютерами.
На заметку

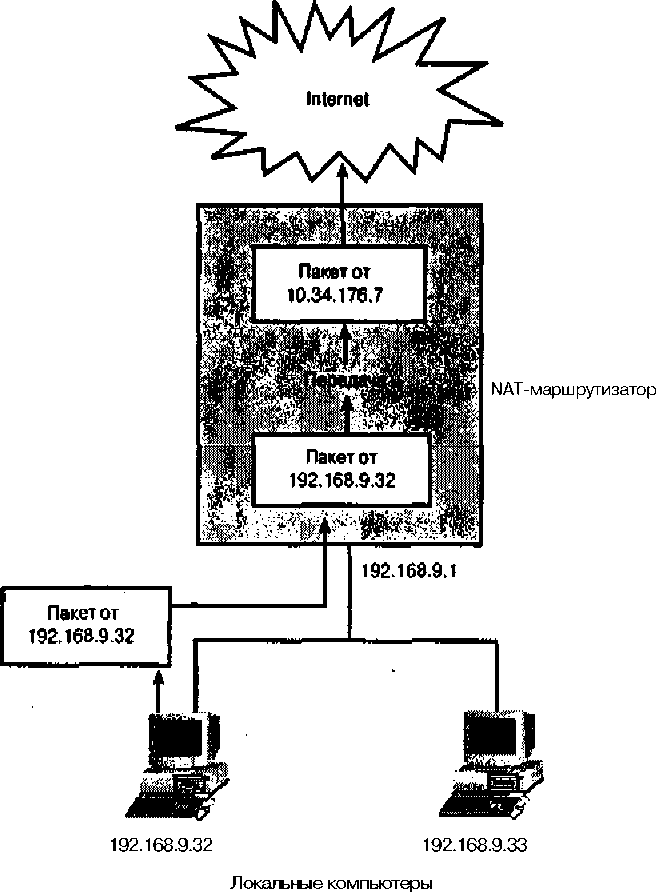

Если вы собираетесь создавать NAT-маршрутизатор на базе Linux, вам следует ознакомиться с материалом, изложенным в следующей главе.
Базовая конфигурация маршрутизатора на базе Linux устанавливается достаточно просто, но при использовании расширенных средств маршрутизации могут возникнуть проблемы. В данной главе приведены лишь общие сведения о способах маршрутизации и об инструментальных средствах, используемых для этого. Дополнительную информацию вы найдете в документации на конкретные инструменты. Кроме того, вопросы, рассматриваемые в данной главе, подробно изложены в книге Лебланка (LeBlanc) и др. Linux Routing (New Riders, 2002).
Приступая к чтению данной главы, следует иметь в виду, что в ней рассматриваются расширенные средства маршрутизации. Если трафик, связанный с обменом внутренней сети с Internet, невелик и если от маршрутизатора требуется поддержка лишь простых статических маршрутов, вам нет никакой необходимости использовать средства, описанные в данной главе. На компьютере, содержащем две сетевые карты, вы можете реализовать перенаправление пакетов с помощью следующей команды:
# echo "1" > /proc/sys/net/ipv4/ip_forward
При наличии нескольких сетей для организации доставки пакетов достаточно простой таблицы маршрутизации.
На заметку
Для того чтобы обеспечить маршрутизацию на локальном компьютере с несколькими интерфейсами, достаточно лишь правильно заполнить таблицу маршрутизации, а компьютеры, к которым он непосредственно подключен по сети, должны лишь знать о том, что этот компьютер выполняет функции маршрутизатора. В качестве примера рассмотрим компьютер под управлением Linux, который используется для подключения небольшой сети к Internet посредством линии SDSL. Если компьютер не поддерживает NAT, маршрутизатор провайдера, к которому рассматриваемый компьютер подключен посредством сетевого интерфейса, должен знать, что этот компьютер является маршрутизатором для локальной сети. Если маршрутизатор провайдера не имеет таких сведений, он будет передавать по назначению пакеты, отправленные из локальной сети, но не сможет доставить пакеты, переданные в ответ. В большинстве случаев необходимо, чтобы администратор сети, к которой подключена ваша сеть, настроил свой маршрутизатор для взаимодействия с вашим. Кроме того, вам надо сконфигурировать узлы вашей сети так, чтобы они использовали компьютер под управлением Linux в качестве маршрутизатора.
В данной главе рассматриваются вопросы принятия решений о маршрутах пакетов на основании исходного адреса, адреса назначения и типа протокола. От того, насколько правильно приняты такие решения, зависит эффективность работы Internet. Так, например, целесообразно присвоить высокий приоритет пакетам, которые соответствуют интерактивным протоколам, за счет задержки менее важных данных. Конфигурация, позволяющая выполнить подобные действия, обычно устанавливается на выделенных маршрутизаторах, предназначенных для обработки больших объемов информации.
В этой главе также рассматриваются протоколы маршрутизации, которые позволяют организовать взаимодействие с другими маршрутизаторами. Маршрутизаторы, поддерживающие эти протоколы, позволяют динамически заполнять таблицы маршрутизации, обеспечивая наиболее быструю доставку пакетов. Благодаря использованию этих протоколов повышается производительность сети, однако они в основном применяются тогда, когда маршрутизатор подключен к Internet через несколько сетевых интерфейсов. Если же для соединения с Internet используется лишь один интерфейс, применять протоколы маршрутизации бессмысленно, так как они не будут оказывать влияния на содержимое таблицы маршрутизации.
В ядре 2.4.x предусмотрены расширенные опции маршрутизации. Они располагаются в меню Networking Options. Многие из них являются подопциями опции IP: Advanced Router; чтобы активизировать подопции, надо активизировать саму опцию IP: Advanced Router. Расширенные опции маршрутизации позволяют задавать особенности маршрутизации пакетов: способы назначения приоритетов, обработку приоритетов, указанных в принятых пакетах, поддержку типов пакетов и т.д. Чтобы активизировать опцию, надо установить переключатель в положение Y (или M, если вы хотите, чтобы средства поддержки этой опции были реализованы в виде модуля). Многие опции требуют настройки посредством специальных утилит. Некоторые из них достаточно сложны, поэтому в данном разделе приведены лишь общие сведения о соответствующих инструментах.
На заметку
В различных версиях ядра наборы опций могут различаться: некоторые из них разделяются на отдельные опции, другие объединяются в одну. В данном разделе описаны опции ядра 2.4.17. В других версиях ядра опции могут отличаться от описанных здесь.
Одна из опций, определяющих использование расширенных средств маршрутизации Linux, называется IP: Policy Routing. Она поддерживает следующие способы маршрутизации.
• Фильтрация на основе маркеров. Пакеты, передаваемые по сети, могут содержать специальные данные — маркеры. В случае необходимости можно организовать передачу пакетов, помеченных такими маркерами, по специальным маршрутам. Фильтрацией на базе маркеров управляет опция IP: Use Netfilter MARK Value as Routing Key. Если вы собираетесь активизировать эту опцию, надо установить также опцию Packet Filtering, находящуюся в том же меню.
• Быстрое NAT-преобразование. Средства NAT позволяют "спрятать" компьютеры сети так, чтобы они были невидимы для остальных узлов Internet. При этом всю сеть представляет один компьютер, а единственный IP-адрес, выделенный для этого компьютера, используется для организации работы всей сети. Если вы хотите, чтобы ваша система функционировала как NAT-маршрутизатор, вы можете установить опцию IP: Fast NAT, однако это не обязательное условие NAT-маршрутизации. (Подробно средства NAT рассматриваются в главе 25.)
Компоненты, включаемые посредством описанных выше опций, используются при работе пакета
iproute2
, который взаимодействует с ядром и поддерживает расширенные средства маршрутизации. Этот пакет будет рассматриваться далее в настоящей главе.
В IP-пакетах предусмотрено специальное поле под названием TOS (Type-of-Service — тип сервиса). Это поле позволяет компонентам сети определять, какие из пакетов требуют специальной обработки. В результате подобной обработки для некоторых клиентов и серверов реализуются более быстрые и надежные соединения по сравнению с другими. Для того чтобы разрешить обработку этого поля, надо активизировать опцию ядра IP: Use TOS Value as Routing Key.
Данная опция также используется при работе пакета
iproute2
. В поле TOS содержится числовое значение. Большинство маршрутизаторов игнорирует поле TOS, поэтому чаще всего его содержимое не влияет на качество соединения.
Большинство маршрутизаторов проверяет адрес назначения приходящего пакета на соответствие правилам, содержащимся в таблице маршрутизации. Например, в таблице может быть указано, что пакеты, направленные в сеть 10.201.0.0/16, должны передаваться через интерфейс
eth1
. He исключено, что адрес пакета будет соответствовать двум правилам; это не приводит к возникновению конфликта. Предположим, что, помимо приведенного выше правила, в таблице указано, что пакеты, адресованные в сеть 10.201.34.0/24, должны передаваться через интерфейс
ррр0
. Если некоторый пакет отвечает обоим условиям, к нему будет применено второе правило, как более конкретное. Если же в таблицу будет включено еще одно правило для сети 10.201.0.0/16, то пакет будет обработан посредством того правила, которое первым встретится маршрутизатору.
При активизации опции ядра IP: Equal Cost Multipath система будет вести себя следующим образом. Если пакет соответствует нескольким правилам маршрутизации, то правило, применяемое для обработки пакета, будет выбрано случайным образом. Такой алгоритм можно рассматривать как примитивный способ распределения нагрузки между различными соединениями. Более конкретному правилу отдается предпочтение перед более общим.
Опция IP: Verbose Route Monitoring управляет выводом сведений о маршрутизации в файл протокола. В обычных условиях ядро не протоколирует ход маршрутизации пакетов. Если данная опция установлена, регистрируются сведения о пакетах, корректность которых вызывает сомнения.
Протоколирование работы маршрутизатора предоставляет администратору информацию, которую он может использовать для того, чтобы принять меры по защите системы. Однако процедура регистрации требует дополнительных ресурсов, и если нагрузка на маршрутизатор велика, то его производительность может уменьшиться. Кроме того, при выполнении протоколирования маршрутизатор становится более уязвимым для атак с целью вывода серверов из строя. (При организации такой атаки злоумышленник передает в сеть большое количество пакетов, намереваясь создать такую нагрузку на сервер или маршрутизатор, с которой тот не сможет справиться, либо вызвать переполнение диска.)
Обычно ядро Linux настраивается для работы с таблицами маршрутизации, содержащими не больше 64 записей. Если этих записей не хватает для того, чтобы задать требуемую конфигурацию маршрутизатора, вам надо активизировать опцию IP: Large Routing Tables. Эта опция позволяет использовать таблицы маршрутизации большего размера.
Как правило, в Internet-взаимодействии участвуют два компьютера, например, клиент обращается к Web-серверу, а Web-сервер возвращает клиенту ответ на его запрос. При этом пакет, передаваемый по сети, предназначен только одному получателю. Существует также широковещательная передача данных, когда передаваемый пакет адресован всем узлам локальной сети. Для широковещательной передачи в пределах локальной сети используется адрес получателя 255.255.255.255, который определяет все компьютеры, подключенные к этой сети. Если широковещательный пакет направляется в другую сеть, адрес получателя формируется путем замены части адреса, соответствующего узлу сети, на число, состоящее из единиц. Например, широковещательный адрес для сети 192.168.34.0/24 будет иметь вид 192.168.34.255. Широковещательный адрес используют клиенты DHCP для обращения к серверу DHCP. Кроме того, широковещательная передача применяется при работе некоторых других протоколов.
При групповом вещании пакеты адресуются одновременно нескольким получателям (но не всем узлам сети). Такой способ передачи информации применяется для трансляции аудио- и видеоданных. Для организации группового вещания предназначена система Multicast Backbone (MBONE;
). Данная система реализует групповое вещание в пределах Internet. Существуют также средства группового вещания с ограниченными возможностями; такой тип группового вещания называется локальными связями (link-local). Эти средства не нашли широкого распространения, но иногда используются при взаимодействии маршрутизаторов.
Если вы хотите, чтобы ваш маршрутизатор поддерживал групповое вещание, установите опцию IP: Multicast Routing. Кроме того, для управления групповым вещанием также предусмотрены две подопции данной опции: IP: PIM-SM Version 1 Support и IP: PIM-SM Version 2 Support. Они управляют передачей сообщений группового вещания по сетям с ограниченной пропускной способностью.
Помимо опций ядра, для поддержки группового вещания должно использоваться специализированное программное обеспечение, например
mrouted
. Этот инструмент предназначен для настройки базовых средств группового вещания Linux. Если данная программа не входит в состав дистрибутивного пакета, вы можете получить ее, обратившись по адресу
В большинстве случаев средства маршрутизации Linux обрабатывают пакеты по принципу "первый пришёл/первый обработан" (first-come/first-served). Такая процедура дает хорошие результаты в тех случаях, когда пропускная способность линий достаточна для передачи всех пакетов с минимальной задержкой и когда нет необходимости предоставлять некоторым пакетам более высокий приоритет по сравнению с остальными. Если нагрузка на маршрутизатор велика, приходится использовать другие способы обработки пакетов, которые позволяют уменьшить поток данных на некоторые узлы или гарантировать своевременную доставку информации определенным пользователям или приложениям. Для установки подобных режимов маршрутизации в системе Linux предусмотрен ряд опций. Они объединены в подменю QoS and/or Fair Queueing, которое вызывается с помощью одноименного пункта меню Networking Options.
Активизация опций меню QoS and/or Fair Queueing сама по себе не приведет к изменению работы системы. Подобно другим опциям, которые управляют средствами расширенной маршрутизации, эти опции предполагают использование пакета
iproute2
. Если вы не уверены в том, что данные средства понадобятся вам, скомпилируйте компоненты ядра, предназначенные для их поддержки, в виде модулей. В результате соответствующие компоненты не будут занимать ресурсы компьютера, но вы всегда сможете воспользоваться ими.
Внимание
Перед компиляцией ядра внимательно ознакомьтесь с документацией. В ядре 2.4.17 опция, реализующая алгоритм CSZ, работает некорректно. Активизация этой опции может привести к ненадежной работе маршрутизатора.
предназначена для управления таблицами маршрутизации, в частности, правилами, определенными в них. Выполнение данной программы зависит от значений некоторых подопций опции IP: Advanced Router. Программа
ip
вызывается следующим образом:
ip команда [list | add | del] селектор действие
В утилите
ip
предусмотрено несколько команд. Наиболее важная из них — команда
rule
. Она позволяет добавлять (
add
), удалять (
del
) правила маршрутизации или отображать информацию о существующих правилах (
list
). Правила определяются с помощью селектора, который имеет структуру
задает тип сервиса (тип сервиса представляет собой число, например 4). Элемент
dev
определяет имя сетевого устройства (например,
eth0
), a
pref
задает номер предпочтения. Набор элементов сообщает Linux о том, как идентифицируются пакеты, к которым должно быть применено данное правило. Действие, указываемое в команде, задается в следующем формате:
Идентификатор таблицы — это число, которое идентифицирует таблицу маршрутизации, элемент
nat
позволяет задать для пакета новый адрес источника, a
prohibit
,
reject
и
unreachable
— это коды, определяющие различные варианты отказа от пакета.
Пример реальной команды ip приведен ниже.
# ip rule add from 172.20.24.128 dev eth0 table 2
Правило, определяемое с помощью данной команды, указывает системе на то, что для обработки трафика с адреса 172.20.24.128 через
eth0
должна использоваться таблица маршрутизации 2. У вас, вероятно, возникнет вопрос, что значит таблица маршрутизации 2? В системе Linux для заполнения таблицы маршрутизации используется команда
route
. Расширенные средства маршрутизации позволяют работать с несколькими таблицами, создаваемыми посредством команды
ip route
. При обработке различных типов трафика можно быстро переключаться между разными таблицами. Приведенная выше команда сложнее обычной команды
route
, но она предоставляет возможности, которые не может обеспечить
route
. Вы можете использовать
ip route
так же, как и
route
, единственное отличие состоит в том, что вам необходимо задать номер таблицы. Например, для добавления маршрута в таблицу 2 можно использовать следующую команду:
ip route add 10.201.0.0/16 dev eth1 table 2
Если не принимать во внимание имя программы
ip
и элемент
table 2
, то данная команда эквивалентна команде
route
. Она сообщает системе о том, что все данные, адресованные в сеть 10.201.0.0/16, должны передаваться через интерфейс
Утилита tc использует средства ядра, которые активизируются посредством опций меню QoS and/or Fair Queueing. Данная программа управляет исходящим трафиком, в частности, не позволяет одному типу трафика монополизировать пропускную способность линии связи. В качестве примера рассмотрим следующую ситуацию. Предположим, что в организации имеются две подсети; каждая из них обслуживает офис, в котором работают около десяти пользователей. Если пользователи одной подсети запускают программы, генерирующие большой объем исходящих данных, производительность сетевых средств пользователей, работающих в другом офисе, может оказаться недопустимо низкой. Программа
tc
позволяет распределить ресурсы таким образом, что каждой из подсетей будет гарантированно выделяться часть пропускной способности линии.
Программа вызывается следующим образом:
tc [опции] объект команда
Ниже описаны элементы, передаваемые программе
tc
.
•
опции
. При вызове
tc
могут быть заданы опции
-statistics
(или
-s
),
-details
(или
-d
) и
-raw
(или
-r
).
•
объект
. Данный параметр может принимать значение
qdisc
,
class
или
filter
. Значение
qdisc
определяет порядок обслуживания, или дисциплину очереди, class задает набор пакетов, принадлежащих той или иной категории либо классу (в данном примере признаком принадлежности к классу является принадлежность к одной из подсетей), a filter генерирует правило фильтрации.
•
команда
. Команда — это набор параметров, которые определяют, какие действия программа
tc
должна выполнить с объектом. Состав команды зависит от объекта.
С помощью
tc
вы можете сгенерировать набор правил, описывающих сети, подключенные к компьютеру, и определяющих принцип выделения пропускной способности линии для каждой из этих сетей. Предположим, что вы хотите распределить пропускную способность линии, равную 100 Мбод, поровну между двумя подсетями, обслуживающими офисы. Предположим также, что ваш компьютер подключен к Internet посредством устройства
eth0
, а данные в обе подсети передаются через устройство
eth1
; одна из подсетей имеет IP-адрес 192.168.1.0/24, а другая — 192.168.2.0/24. Процесс настройки следует начать с определения порядка обслуживания очереди для
Данную команду можно условно разделить на несколько частей.
•
add dev eth1
. Данный компонент команды сообщает системе о том, что вы добавляете дисциплину очереди для
eth1
.
•
root
. В некоторых случаях дисциплины могут составлять деревья. Этот параметр указывает на создание корневого узла нового дерева.
•
handle 10
. Этот компонент команды определяет метку (
handle
) для дисциплины.
•
cbq
. Вам необходимо сообщить системе, какой метод организации очереди должен быть использован. Метод CBQ (Class-Based-Queueing — очередь на базе классов) применяется чаще всего. Данный параметр отражается в имени одной из опций ядра в меню QoS and/or Fair Queueing.
•
bandwidth 100Mbit
. С помощью данного компонента вы сообщаете системе о пропускной способности линии. Если различные интерфейсы маршрутизатора подключены через линии с разной пропускной способностью, задается наименьшее значение.
•
avpkt 10 0 0
. По сети могут передаваться пакеты различного размера, но, для того, чтобы планировать использование линии, система должна иметь хотя бы приблизительное представление о том, какими могут быть размеры пакетов. Конкретное значение данного параметра может отличаться от указанного здесь.
Теперь надо определить классы для сети и для каждой из подсетей. Для этого используются команды наподобие следующей:
# tc class add dev eth1 parent 10:0 classid 10:1 cbq \
Эта команда похожа на предыдущую, но она создает класс, определяющий одну из двух сетей. Обратите внимание на то, что данный класс задается для использования всей доступной пропускной способности. Впоследствии этот ресурс будет разделен между подсетями. В отличие от предыдущей команды, некоторые параметры изменены, кроме того, в состав этой команды входят дополнительные компоненты.
•
class
. Если в предыдущей команде был задан объект
qdisc
, то здесь присутствует объект
class
, определяющий класс.
•
parent 10:0
. Этот компонент команды задает корень дерева. К метке, определенной в предыдущей команде, добавляется значение 0.
•
classid 10:1
. Данный компонент задает идентификатор конкретного класса.
•
allot 1514
. С помощью этого параметра указывается значение MTU для сети (оно на несколько байт превышает реальное значение).
•
weight 1Mbit
. Данный параметр используется для настройки. Возможно, для конкретной сети необходимо специально подобрать его значение.
•
prio 8
. Этот компонент команды задает приоритет правила. Чем больше значение, тем выше приоритет.
Правила для подсетей задаются с помощью команд, подобных рассмотренной выше.
# tc class add dev eth1 parent 10:1 classid 10:100 cbq \
. Обе ссылаются на корневой класс, и каждая выделяет соответствующей подсети 50 Мбод пропускной способности линии. (Вы можете задать разные значения для каждой подсети, например 60 Мбод и 40 Мбод.) Параметр
bounded
указывает на то, что система не должна выделять классу часть пропускной способности линии, превышающую указанное значение. Часто такое ограничение бывает нежелательным, поскольку если из одной сети данные не передаются, другая сеть не сможет использовать остальную часть пропускной способности линии. Отказавшись от параметра
bounded
, вы обеспечите большую гибкость при работе через линии связи, в частности, предоставите офисам возможность "занимать" друг у друга пропускную способность линии. Если же обоим офисам потребуется передавать данные, этот ресурс будет распределен поровну.
Теперь необходимо связать дисциплину очереди с каждым из двух классов.
Данные команды аналогичны рассмотренной ранее команде, определяющей порядок обслуживания очереди. Они сообщают Linux о том, что для планирования трафика внутри подсети каждого офиса должна использоваться дисциплина SFQ (Stochastic Fairness Queueing — стохастическая организация очереди, обеспечивающая равный доступ). Эта дисциплина популярна, так как для ее реализации не требуется много ресурсов процессора. Если понадобится, можете задать другую дисциплину.
Команды, которые мы уже рассмотрели, не предоставляли ядру информацию, позволяющую разделить трафик, соответствующий различным подсетям (192.168.1.0/24 и 192.168.2.0/24). Поэтому необходимо выполнить следующие команды:
# tc filter add dev eth1 parent 10:0 protocol ip prio 100 u32 \
match ip dst 192.168.1.0/24 flowid 10:100
# tc filter add dev eth1 parent 10:0 protocol ip prio 100 u32 \
match ip dst 192.168.2.0/24 flowid 10:200
В отличие от предыдущих, в этих командах указан объект
filter
. Данные команды задают правила, которые связывают трафик подсети с соответствующим классом. Обоим правилам назначены одинаковые приоритеты и задан алгоритм
u32
, работающий с блоками IP-адресов.
Созданные правила управляют потоком данных из Internet в локальные сети. При желании вы можете создать аналогичный набор правил, действующих в противоположном направлении. Эти правила почти совпадают с предыдущими, но вместо внутреннего интерфейса
Главная задача маршрутизатора — определить способ передачи пакетов. Предположим, например, что от маршрутизатора к целевому узлу ведут два маршрута. С помощью специальных инструментов, например программы
ip
, входящей в состав пакета
iproute2
, вы можете сообщить маршрутизатору, какой из путей следует выбрать. Маршрутизатор, настроенный подобным образом, будет применять для маршрутизации пакетов одни и те же правила до тех пор, пока вы не измените их с помощью
ip
. Подобное поведение маршрутизатора допустимо лишь в простых статических средах. В реальных условиях сетевое окружение постоянно изменяется: вводятся в строй новые линии связи, а существующие линии внезапно прекращают работу. Подобные изменения могут происходить далеко от вашей сети, и сведения о них не всегда будут поступать к вам. Иногда может возникнуть необходимость сообщить другим маршрутизаторам об изменениях в вашей сети, например, о появлении новой подсети с определенным IP-адресом. Для решения подобных задач предназначены протоколы маршрутизации, рассмотрению которых посвящен данный раздел.
Ранее в этой главе был описан процесс настройки маршрутизатора, реализованного в системе Linux, для обработки пакетов в зависимости от адреса назначения, содержимого и других характеристик пакета. Протоколы маршрутизации предоставляют возможность учитывать состояние сетевой среды. Они позволяют получить информацию о том, достижима ли требуемая сеть и какова стоимость передачи пакета в эту сеть. Здесь понятие стоимости не связано с деньгами. Под стоимостью обычно понимают число узлов, которые должен посетить пакет, прежде чем он попадет на целевой узел. В роли стоимости также могут выступать другие характеристики сети, определяющие ее производительность. Стоимость передачи пакета по сети называется метрикой. Если маршрутизатор соединен с другими сетями посредством двух сетевых соединений, стоимость доставки пакета на целевой узел, или метрика пути к целевому узлу, зависит от того, посредством какого соединения будет передан этот пакет. Рассмотрим в качестве примера сетевую среду, условно показанную на рис. 24.1. На этом рисунке изображено пять сетей, принадлежащих пяти факультетам университета. В каждой сети работает свой маршрутизатор, который соединен с двумя другими маршрутизаторами.
Рис. 24.1. Протоколы маршрутизации позволяют маршрутизаторам обмениваться информацией и определять наиболее короткий маршрут для передачи пакета
На заметку
В данном примере описывается несколько сетей, соединенных между собой; такая структура называется internet (со строчной буквы). Аналогичные принципы используются и при выполнении маршрутизации во всей Internet (с прописной буквы).
При неоправданном посещении пакетом очередного узла увеличивается время его доставки в целевую сеть. Например, при передаче из сети филологического факультета в сеть физического факультета пакет посетит как минимум три маршрутизатора. Заметьте, что из сети филологического факультета в сеть физического факультета ведут два маршрута. Один из них проходит через маршрутизатор факультета психологии, а другой — через маршрутизаторы химического и исторического факультетов. Путь в направлении против часовой стрелки оказывается более длинным. Хорошо, если бы маршрутизатор филологического факультета имел информацию об обоих маршрутах. Если маршрутизатор факультета психологии выйдет из строя, пакеты можно будет передавать по альтернативному маршруту.
Для решения данной задачи используется понятие метрики. Значение метрики, определяющее стоимость передачи пакета по сети, содержится в стандартной таблице маршрутизации Linux, которая заполняется с помощью команды route. На рис. 24.2 показано содержимое простой таблицы маршрутизации (на реальных маршрутизаторах размер таблицы гораздо больше, но ее формат остается неизменным). Обратите внимание на столбец под названием
Metric
. В нем указано, что число маршрутизаторов, которые пакет посетит по пути следования в сети 127.0.0.0/8 (
localhost
) и 192.168.1.0/24 (локальная сеть), равно нулю, а оставшийся маршрут проходит через один маршрутизатор. Данный пример чрезвычайно прост. Для маршрутизаторов, показанных на рис. 24.1, в таблице маршрутизации содержалась бы информация о разных маршрутах, отличающихся значениями в поле
Metric
. К сожалению, стандартные средства маршрутизации системы Linux игнорируют значение метрики; для того, чтобы метрика учитывалась, необходимо использовать один из протоколов маршрутизации, рассматриваемых в данной главе.
Рис. 24.2. Значение в поле
Metric
определяет стоимость передачи пакета по данному маршруту
Протоколы маршрутизации позволяют маршрутизаторам обмениваться информацией о маршрутах, в том числе передавать значения метрики. Если все маршрутизаторы, показанные на рис. 24.1, будут поддерживать протокол маршрутизации, они сообщат друг другу сведения об имеющихся маршрутах и каждый из них построит таблицу маршрутизации, в которой будут указаны реальные значения метрики. Если один из маршрутизаторов выйдет из строя, остальные маршрутизаторы получат информацию об этом и перенаправят трафик в обход неисправного участка сети.
Протоколы маршрутизации используют следующие алгоритмы.
• Дистанционно-векторный алгоритм. Этот алгоритм отслеживает число маршрутизаторов, находящихся между текущим маршрутизатором и узлом назначения. При передаче пакета в некоторую сеть выбирается такой путь, на котором число маршрутизаторов будет минимальным. Данный алгоритм используется при работе протокола RIP (Routing Information Protocol — протокол маршрутной информации).
• Алгоритм маршрутизации по состоянию канала. Данный алгоритм связывает информацию о стоимости передачи пакета с каждым соединением. Маршрутизатор, использующий такой алгоритм, выбирает путь к целевой сети, для которого значение стоимости минимально. Стоимость не обязательно должна быть равна числу маршрутизаторов, при ее определении могут также учитываться различия в быстродействии сетевых соединений. Данный алгоритм используется при работе протокола OSPF (Open Shortest Path First — первоочередное открытие кратчайших маршрутов).
В системе UNIX традиционно используется протокол RIP. В Linux он реализуется демоном
routed
, входящим в состав одноименного пакета. Маршрутизаторы, поддерживающие RIP, обмениваются адресами сетей (например, 172.22.0.0) и связанными с ними метриками (в качестве метрики принимается число маршрутизаторов между маршрутизатором, который должен отправить пакет, и целевой сетью). Значения метрики могут лежать в пределах от 0 до 15. Если на пути к целевой сети лежит больше 15 маршрутизаторов, длина маршрута считается бесконечной и информация об этом маршруте удаляется из таблицы. При работе протокола RIP используется дистанционно-векторный алгоритм, а значение метрики оценивается очень грубо. Протокол RIP в основном применяется в небольших и средних сетях; для управления передачей данных по магистралям Internet он не используется.
Когда маршрутизатор получает информацию от другого маршрутизатора, он либо добавляет запись о маршруте в таблицу, либо заменяет существующую запись с более высоким значением метрики, либо удаляет маршрут, если полученное значение метрики, увеличенное на единицу, превышает 15.
При использовании программы
routed
в системе Linux обычно не возникает проблем. Для ее запуска применяются средства, рассмотренные в главе 4. Работой сервера управляет конфигурационный файл
/etc/gateways
, в котором содержится список начальных маршрутов. Пример записи в файле
/etc/gateways
приведен ниже.
net 0.0.0.0 gateway 172.22.7.1 metric 1 active
В данном примере определяется маршрут по умолчанию (
net 0.0.0.0
), для которого задан шлюз 172.22.7.1. Метрика маршрута равна 1. Ключевое слово
active
указывает на то, что этот маршрут может быть обновлен. Если вы хотите, чтобы маршрут сохранялся в таблице в неизменном виде, надо заменить ключевое слово
active
на
passive
. Для работы
routed
можно использовать файл
/etc/gateways
, поставляемый в составе пакета. В процессе работы демон
routed
может, передавая широковещательные запросы, находить другие маршрутизаторы, использующие протокол RIP. После обнаружения маршрутизатора с ним начинается обмен информацией о маршрутах.
Несмотря на то что протокол RIP традиционно используется в системе UNIX, область его применения ограничена. Одно из ограничений связано с тем, что пакет не может быть передан по маршруту, насчитывающему больше маршрутизаторов; это не позволяет использовать данный протокол в больших сетях. Еще одна проблема связана с медленной сходимостью алгоритма. При изменении структуры сети для достижения стабильного состояния таблицы маршрутизации может потребоваться несколько минут. И наконец, RIP не поддерживает маски подсетей, поэтому он может использоваться только для сетей, соответствующих классам А, В и С. Если, например, сеть класса С разбита на несколько подсетей, маршрутизатор, поддерживающий RIP, передает адрес подсети как адрес всей сети класса С. В результате возникают проблемы при обмене данными между различными подсетями.
В версии 2 протокола RIP (RIPv2) была добавлена поддержка маски подсети. Для хранения данных о маске использовалось поле, которое в исходном варианте RIP было зарезервировано. Протокол RIPv2 реализован в программе GateD (
http://www.gated.net
). Работой GateD управляет конфигурационный файл
/etc/gated.conf
. Для изменения конфигурации GateD используется утилита
gdc
, которая поставляется в составе того же пакета. Настройка GateD не требует много усилий. В процессе выполнения программа взаимодействует с другими маршрутизаторами, поддерживающими протокол RIP или RIPv2, и модифицирует содержимое таблицы маршрутизации. Подобно другим демонам, GateD запускается с помощью сценария SysV либо локального сценария запуска.
Помимо RIP и RIPv2, GateD также поддерживает протокол маршрутизации OSPF. Другие средства маршрутизации, например Zebra, также поддерживают несколько протоколов.
Наряду с рассмотренными выше программами маршрутизации в Linux инструмент Zebra, который представляет собой пакет, состоящий из нескольких доменов и поддерживающий следующие протоколы.
• RIP. Zebra поддерживает протоколы RIP и RIPv2, а также версию RIP для IPv6, которая называется RIPng. Для взаимодействия по протоколам RIP и используется сервер
ripd
, а поддержка RIPng реализована в программе
ripngd
.
• OSPF. Для работы по протоколу OSPF используется программа
ospfd
, а вариант OSPF для IPv6 реализован в программе
ospf6d
. Подобно RIP, OSPF применяется для маршрутизации пакетов в сетевых структурах, насчитывающих несколько локальных сетей.
• BGP (Border Gateway Protocol — пограничный шлюзовый протокол) широко используется в Internet. Для поддержки данного протокола предназначен сервер
bgpd
.
Общее управление работой пакета осуществляет программа
zebra
. Серверы, входящие в состав пакета, используют ее для обновления таблицы маршрутизации.
zebra
выполняется как сервер; обратиться к ней можно с помощью клиентской программы
telnet
.
Каждый из демонов маршрутизации выполняется независимо от других. Например, если вам нужно обеспечить поддержку RIP или RIPv2, вы можете запустить только программы
zebra
и
ripd
. Работой каждого сервера управляет отдельный конфигурационный файл, расположенный в каталоге
/etc
или
/etc/zebra
. Имя файла совпадает с именем соответствующего демона. Например, содержимое файла
/etc/zebra/ospfd.conf
определяет конфигурацию сервера
ospfd
. Все конфигурационные файлы строятся по единому принципу. Символы
!
и
#
являются признаками комментариев. Опции, используемые для определения конфигурации, перечислены ниже.
•
hostname
. В качестве значения данной опции задается имя узла, выполняющего функции маршрутизатора.
•
password
. Программа
zebra
использует пароль для управления доступом других систем и серверов. Пароль необходимо задать в каждом конфигурационном файле. Этот пароль предоставляет ограниченный доступ к серверу.
•
enable password
. Данная опция позволяет задать специальный административный пароль, используемый программой
zebra
. Этот пароль надо задать в, том случае, если вам необходимо изменить конфигурацию сервера.
•
router протокол
. Конфигурационные файлы серверов требуют указания протокола. Так, в файле
ripd.conf
указывается
router rip
, в файле
ospfd.conf
—
router ospf
, а в файле
bgpd.conf
—
router bgp номер_автономной_системы
. (Номера автономных систем назначаются подобно IP-адресам. Если вы хотите применить BGP только в своей локальной сети, вам надо использовать номер автономной системы в диапазоне 64512-65535.)
В процессе работы программы
zebra
вы можете изменить ее конфигурацию, обратившись к ней с помощью клиентской программы
telnet
. При обращении указывается порт 2601. Пример вызова
telnet
приведен ниже.
$ telnet localhost 2601
После ввода пароля надо задать одну из следующих команд:
enable
(получение доступа к командам настройки),
configure
(изменение конфигурации) или
show
(отображение сведений о текущей конфигурации). На каждом этапе работы вы можете получить информацию о доступных командах и опциях; для этого надо ввести символ
?
. Если вы работали с маршрутизаторами Cisco, то команды Zebra знакомы вам.
На каждом компьютере, подключенном к сети, в том числе и на рабочей станции, должна содержаться таблица маршрутизации, которая дает возможность направлять сетевой трафик по требуемому маршруту. Стандартные сетевые утилиты Linux, например
ifconfig
и
route
, подходят для заполнения таблицы маршрутизации на рабочей станции, сервере и даже на низкоуровневом маршрутизаторе. Если же маршрутизатор выполняет сложные действия по управлению пакетами, на компьютере должны присутствовать расширенные средства маршрутизации. Linux поддерживает подобные средства на нескольких уровнях. Поскольку за маршрутизацию отвечает ядро Linux, ряд инструментов, предназначенных для настройки маршрутизатора, требуют, чтобы некоторые опции ядра, ответственные за маршрутизацию, были активны. Популярный пакет
iproute2
предоставляет инструменты маршрутизации, в частности, позволяет работать с несколькими таблицами маршрутизации или сформировать схему QoS с тем, чтобы обеспечить некоторому пользователю или сети возможность использовать определенную часть пропускной способности линии. Протоколы маршрутизации обеспечивают взаимодействие маршрутизаторов, позволяют обмениваться информацией о маршрутах и определять на основании полученных данных оптимальный путь к целевой сети.
Средства ядра Linux, реализующие стек протоколов TCP/IP, получают данные от приложения, оформляют их в виде информационных пакетов и передают по сети. Из принимаемых пакетов извлекается содержащаяся в них информация и передается приложению. Считается, что ядро не должно изменять данные, за исключением тех преобразований, которые предусмотрены протоколами TCP/IP, однако это правило не всегда выполняется. Утилита
iptables
позволяет сконфигурировать ядро Linux так, что оно будет фильтровать и даже преобразовывать пакеты данных на основании различных критериев. Такими критериями могут быть адрес источника и адрес назначения, указанные в пакете. Способность организовать процесс фильтрации пакетов позволяет использовать
iptables
для реализации брандмауэров и преобразователей NAT (Network Address Translation — преобразование сетевых адресов). В данной главе рассматриваются создание брандмауэров и NAT-преобразователей, а также вопросы перенаправления портов и протоколирования хода обработки пакетов. Все решения, о которых идет речь в этой главе, в основном направлены на обеспечение безопасности локальных сетей или отдельных компьютеров.
Средства
iptables
позволяют реализовать простые брандмауэры и другие инструменты фильтрации пакетов. Если же брандмауэр, предназначенный для защиты вашей сети, должен выполнять сложные функции, то для его создания вам понадобится дополнительная информация. Необходимые сведения вы можете получить в книге Зиглера (Ziegler) Linux Firewalls, 2nd Edition (New Riders, 2001), а также в книге Сонненрейча (Sonnenreich) и Йетса (Yates) Building Linux and OpenBSD Firewalls (Wiley, 2000). Вторая из рекомендованных книг в основном ориентирована на применение инструмента
ipchains
, который использовался для создания брандмауэров до появления
Для обработки сетевых пакетов ядро 2.4.x использует процедуру, подобную той, которая условно изображена на рис. 25.1. В начале обработки ядро выясняет, предназначен ли пакет для локального компьютера или должен быть перенаправлен на другой узел сети. В зависимости от ответа на этот вопрос, пакет передается одной из двух цепочек:
INPUT
или
FORWARD
. Эти цепочки могут обрабатывать информацию различными способами, но по умолчанию они не изменяют данные. Цепочка
INPUT
передает информацию локальным процессам. В роли локальных процессов могут выступать клиентские программы (например, Netscape,
telnet
и др.) или серверы (Apache,
telnetd
и др.). В большинстве случаев эти программы выполняются как пользовательские процессы, но они могут быть и процессами ядра. Примерами приложений, которые выполняются как процессы ядра, являются средства поддержки NFS, реализованные в ядре, и Web-сервер kHTTPd. Как информация, генерируемая локальными процессами, так и выходные данные цепочки
FORWARD
предаются для обработки с помощью цепочки
OUTPUT
.
Рис. 25.1. Для обработки информационных пакетов сетевое ядро Linux использует несколько цепочек
На заметку
Информационный пакет не обязательно должен проходить весь цикл обработки, показанный на рис. 25.1. Некоторые пакеты могут быть блокированы одной из цепочек; не исключено также, что локальный процесс, получив пакет, не станет отвечать на него. В некоторых случаях транзакция инициируется локальным процессом. Ответ на запрос, сгенерированный локальным процессом, будет получен на входе системы.
Каждая из цепочек, показанных на рис. 25.1. предоставляет возможность обрабатывать пакеты. Фильтрация пакетов осуществляется на основании анализа таких данных, как IP-адрес источника и назначения, порт источника и назначения, а также интерфейс, через который передаются пакеты. Каждая из цепочек представляет собой набор правил, на соответствие которым проверяются пакеты. Если пакет соответствует условию правила, над ним выполняются действия, предусмотренные в правилах. При создании брандмауэров используются идентификаторы, определяющие действия. К ним относятся
ACCEPT
(принять пакет для обработки),
DROP
(игнорировать пакет),
QUEUE
(передать пакет пользовательскому процессу) и
RETURN
(прекратить обработку и вернуться к вызывающей цепочке). Некоторые действия требуют активизации опций ядра. К ним относятся
REJECT
(отвергнуть пакет, сообщив об этом отправителю),
MASQUERADE
(используется при организации NAT-преобразования) и
LOG
(применяется для протоколирования хода фильтрации).
Цепочки объединяются в таблицы. Цепочки, показанные на рис. 25.1, составляют таблицу
filter
, которая используется для обработки стандартных типов трафика. Стандартными таблицами также являются
nat
(она используется при построении NAT-преобразователей) и
mangle
(с ее помощью осуществляются некоторые типы преобразования пакетов). Вы можете поместить в таблицу новые цепочки и вызвать их из существующих цепочек. Это позволяет реализовать сложные процедуры фильтрации.
Таблицы и цепочки являются средствами ядра Linux, a
iptables
— это программа, которая выполняется как пользовательский процесс и предоставляет возможность управлять таблицами и цепочками. Программу
iptables
можно использовать для добавления правил к любой из цепочек, показанных на рис. 25.1, а также к другим цепочкам. Например, вы можете включить в цепочку
INPUT
правила, блокирующие все пакеты, в заголовке которых указан определенный порт назначения, или добавить в цепочку
OUTPUT
правила, запрещающие передавать пакеты системе, взаимодействие с которой по каким-либо причинам запрещено. С помощью этих и других цепочек вы можете реализовать брандмауэр, NAT-преобразователь или другое средство защиты системы.
Изменения, вносимые утилитой
iptables
, носят временный характер; информация о них удаляется после перезагрузки компьютера. По этой причине для работы с
iptables
следует создавать сценарии. В состав некоторых дистрибутивных пакетов, например Red Hat и Mandrake, включаются инструментальные средства, упрощающие создание брандмауэров и NAT-преобразователь. Сценарий, предназначенный для создания правил посредством утилиты
iptables
, обычно запускается как сценарий SysV или локальный сценарий запуска.
Альтернативные средства фильтрации
Программа
iptables
была создана для работы с ядром 2.4.x. С ранними версиями ядра использовались другие инструменты. Например, для взаимодействия с соответствующими средствами ядра 2.2.x применялась программа
ipchains
, а для работы с ядром 2.0.x — программа
ipfwadm
. Смена инструментов отражает изменения в структуре ядра. Программа
iptables
дает возможность работать с такими средствами ядра 2.4.x, которые отсутствовали в ядре 2.2.x. Например, она позволяет выполнять проверку пакетов с учетом состояния (stateful packet inspection), при которой учитываются характеристики соединения. Проверка пакетов с учетом состояния предоставляет дополнительные возможности по организации защиты компьютеров.
При работе с версиями ядра, предшествующими версии 2.4.x, вам придется использовать
ipchains
или
ipfwadm
. В данной главе не уделяется внимание работе с этими программами, поэтому всю необходимую информацию вам придется искать в документации на соответствующий инструмент. Для работы со средствами фильтрации пакетов, которые будут реализованы в последующих версиях ядра, наверное, будут разработаны новые инструментальные средства. Вероятнее всего, что общие принципы их работы будут такими же, какие используются в
iptables
, поэтому знание этой программы пригодится при работе с версиями ядра, которые придут на смену версии 2.4.x.
Если вы хотите продолжать работу с инструментами
ipfwadm
и
ipchains
, вы можете использовать их и для взаимодействия с ядром 2.4.x, но для этого надо настроить соответствующим образом ядро системы. Программы
ipfwadm
и
ipchains
позволяют решать те же задачи, которые решаются при работе с версиями 2.0.x и 2.2.x, но вы не сможете воспользоваться новыми возможностями, предоставляемыми ядром 2.4.x.
Некоторые из правил фильтрации пакетов, реализуемые посредством
iptables
, дублируют соответствующие возможности TCP Wrappers,
xinetd
и средств контроля доступа к отдельным серверам. Все эти инструменты позволяют ограничить возможность взаимодействия с серверами на основе анализа IP-адресов. Если одно и то же ограничение может быть реализовано несколькими инструментами, я рекомендую не ограничиваться использованием одного из них. При одновременном применении нескольких средств последствия ошибки в конфигурации или в коде одной из программ будут устранены другими программами. По сравнению с прочими инструментами подобного назначения
iptables
реализует средства более низкого уровня, поэтому ограничения, накладываемые с помощью этой программы, охватывают большее число протоколов и серверов. Например, если
xinetd
защищает только серверы, запускаемые с его помощью, то
Для того чтобы использовать iptables, необходимо активизировать соответствующие средства ядра. В версии ядра 2.4 все необходимые для этого опции сосредоточены в меню Networking Options и некоторых его подменю. Опции, которые необходимо активизировать, перечислены ниже.
• Network Packet Filtering. Данная опция расположена в меню Networking Options.
• Connection Tracking. Эта опция находится в подменю Netfilter Configuration меню Networking Options. Данная опция используется при создании NAT-преобразователей. (Все последующие опции также расположены в подменю Netfilter Configuration.)
• FTP Protocol Support. При работе NAT-преобразователя особые трудности связаны с поддержкой протокола FTP. В системе Linux для этой цели создан специальный модуль ядра.
• IP Tables Support. Данная опция также необходима для работы NAT-преобразователя. При выборе этой опции становится доступным большое число подопций, соответствующих различным типам проверки. Чтобы обеспечить наибольшую гибкость, желательно выбрать все подопций. Особенно важна подопция Connection State Match Support, поскольку она используется для проверки пакетов с учетом состояния.
• Packet Filtering. Несмотря на то что эта опция не является абсолютно необходимой для создания брандмауэров и NAT-преобразователей, она расширяет набор доступных возможностей. Поэтому я рекомендую вам активизировать ее.
•
REJECT
Target Support. Данная подопция опции Packet Filtering добавляет правило, которое может быть использовано при создании брандмауэров. Поэтому имеет смысл активизировать эту опцию.
• Full NAT. Средства, включаемые с помощью данной опции, требуются для реализации многих возможностей NAT, включая те, которые описаны в данной главе.
•
MASQUERADE
Target Support. Данная подопция опции Full NAT необходима для реализации IP-маскировки — разновидности NAT-преобразования, которая будет описана ниже. В справочной информации, вызываемой после щелчка на кнопке Help, сказано, что опция
MASQUERADE
Target Support нужна только при использовании динамических внешних IP-адресов, однако это не так. Данная опция требуется при выполнении IP-маскировки, независимо от того, являются ли внешние IP-адреса динамическими.
• Packet Mangling. Средства ядра, включаемые с помощью данной опции, нужны, если вы собираетесь использовать таблицу
mangle
. Я рекомендую вам активизировать опцию Packet Mangling.
•
LOG
Target Support. Если вы хотите протоколировать работу брандмауэра или маршрутизатора, данная опция позволит вам сделать это.
•
ipchains
(2.2-style) Support. Если вы хотите использовать сценарии брандмауэра, ориентированные на работу с
ipchains
, вам необходимо активизировать данную опцию. Для выполнения этих сценариев вам также потребуется программа
ipchains
.
•
ipfwadm
(2.0-style) Support. Если вы хотите использовать сценарии брандмауэра, предназначенные для работы с
ipfwadm
, вам необходимо активизировать данную опцию. Для выполнения этих сценариев вам также потребуется программа
ipfwadm
.
Совет
Опции, включающие поддержку
ipchains
и
ipfwadm
, являются взаимоисключающими и не совместимы с опциями IP Tables Support и Connection Tracking. Поэтому нельзя одновременно включать опции, предназначенные для работы с
iptables
и более старыми инструментами подобного назначения. Однако вы можете скомпилировать все необходимые средства как модули и загружать тот или иной модуль по мере необходимости. Такая конфигурация оправдана в том случае, если вы применяете один из старых инструментов, но планируете переходить на использование
iptables
. Во многих дистрибутивных пакетах ядро скомпилировано подобным образом по умолчанию.
Если вы скомпилировали некоторые средства ядра в виде модулей, вам необходимо организовать загрузку этих модулей. Обычно загрузку модулей предусматривают в сценарии запуска брандмауэра. Например, если средства поддержки работы
iptables
находятся в модуле
ip_tables
, в сценарии запуска должна присутствовать команда
insmod ip_tables
. Чтобы найти другие модули, предназначенные для загрузки, надо просмотреть каталог
/lib/modules/версия/net/ipv4/netfilter
. Включив требуемые средства в состав ядра, вы избавитесь от необходимости загружать модули, но при этом увеличатся размеры ядра.
Перед тем как приступать к решению каких-либо задач, предполагающих использование
iptables
, необходимо проверить текущую конфигурацию. В составе некоторых дистрибутивных пакетов поставляются инструменты для создания брандмауэров, и не исключено, что к данному моменту они уже были запущены. Чтобы проверить конфигурацию системы, надо указать при вызове
iptables
опцию
-L
. Добавив опцию
-t имя-таблицы
, вы сможете получить информацию о состоянии конкретной таблицы. (Чаще всего проверяется состояние таблицы
filter
, но вы можете также указать при вызове
iptables
таблицу
nat
или
mangle
.) При запуске с использованием опции
-L
программа
iptables
выведет данные, подобные приведенным ниже.
# iptables -L -t filter
Chain INPUT (policy ACCEPT)
target prot opt source destination
Chain FORWARD (policy ACCEPT)
target prot opt source destination
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
Данные, отображаемые при вызове этой программы, указывают на то, что в стандартной таблице
filter
правила отсутствуют. Если правила, определяющие действия брандмауэра, уже заданы, вам необходимо выяснить, какой сценарий создает их, и запретить его выполнение. (Часто для установки правил используется сценарий содержащийся в файле
firewall
, или сценарий с другим подобным именем.) Для того чтобы исключить правила из цепочки, надо использовать опцию
-F
.
# iptables -F INPUT -t filter
Подобные команды для цепочек, содержащихся в таблице
filter
и в других таблицах, часто включают в начало сценария брандмауэра. Это гарантирует, что вновь определяемые правила не будут конфликтовать с правилами, созданными ранее.
может решать различные задачи. Одной из таких задач является создание брандмауэров. Брандмауэр можно реализовать как на компьютере, выполняющем функции маршрутизатора, так и на рабочих станциях или серверах. При настройке брандмауэра, осуществляющего фильтрацию пакетов, сначала задается политика по умолчанию, а затем определяются исключения. В процессе работы брандмауэр анализирует IP-адреса, номера портов и другие характеристики пакетов.
Обычно, когда говорят о брандмауэре, имеют в виду компьютер, расположенный между двумя сетями и управляющий доступом из одной сети в другую. Несмотря на то что маршрутизатор также управляет обменом пакетами между различными сетями, эти инструменты существенно отличаются друг от друга. Брандмауэр может блокировать доступ компьютеров одной сети к некоторым службам другой сети. Например, брандмауэр может запретить обращения по протоколу Telnet из Internet к компьютерам локальной сети. Маршрутизатор не выполняет подобных действий. Брандмауэр, в свою очередь, также осуществляет не все операции, выполняемые маршрутизатором. Так, например, брандмауэры, выступающие в роли proxy-серверов, частично обрабатывают запросы, направленные другим системам, преобразуют их так, что они выглядят как сформированные самим брандмауэром, и перенаправляют ответы системам, от которых были получены запросы. Брандмауэры, выполняющие функции proxy-серверов, представляют собой мощные средства защиты. Они позволяют даже защитить компьютеры от вирусов, встроенных в программы Java и JavaScript.
В данном разделе рассматриваются брандмауэры, выполняющие фильтрацию пакетов. Они действуют на нижнем уровне стека протоколов TCP/IP, контролируют данные, содержащиеся в заголовках отдельных пакетов, и даже проверяют, корректно ли осуществляются транзакции. Часто брандмауэры реализуются на компьютерах, выполняющих роль маршрутизаторов, но они также могут быть установлены на рабочих станциях и серверах. Если брандмауэр расположен на отдельном компьютере, он защищает лишь ресурсы этой машины и не оказывает влияния на работу других узлов сети.
Многие рассматривают брандмауэры как инструменты, предназначенные для защиты локальных сетей от нежелательного воздействия из Internet. Действительно, брандмауэры очень часто используются в подобных целях. (Пример такого брандмауэра показан на рис. 25.2.) Однако брандмауэры часто выполняют и другие функции. Например, вы можете создать брандмауэр, который будет защищать узлы Internet от атаки, предпринимаемой с узлов локальной сети. Брандмауэр может блокировать все протоколы, за исключением некоторых, необходимых вам, и даже запретить обмен с определенными компьютерами посредством ряда протоколов. Например, вы имеете возможность разрешить обращение к порту 25 удаленных компьютеров только почтовому серверу. (Подобную конфигурацию брандмауэра используют некоторые провайдеры для борьбы со спамом.) Контроль обращений к внешним узлам не позволит недобросовестным пользователям локальной сети нанести вред удаленному компьютеру, а также даст возможность выявить вирусы и программы типа "троянский конь", которые тем или иным способом попали на компьютеры локальной сети. Несмотря на то что подобные меры в основном направлены на защиту внешних узлов, они могут оказаться полезными и для вас, так как предотвратят конфликты с администраторами внешних сетей.
Рис. 25.2. Брандмауэры, выполняющие фильтрацию пакетов, позволяют блокировать некоторые типы обращений к локальной сети
В некоторых случаях правила брандмауэра можно использовать для перенаправления обращений. При этом пакет, адресованный одной системе, передается другой системе. Правила перенаправления в сочетании со средствами NAT могут применяться для защиты серверов, работающих в локальной сети. Осуществляя перенаправление пакетов, можно добиться того, что запрос будет обработан неожиданным для клиента способом. Например, вместо того, чтобы блокировать исходящие SMTP-соединения, вы можете перенаправить их на локальный почтовый сервер. Если брандмауэр настроен так, что запросы на установление SMTP-соединений, сгенерированные сервером SMTP, пропускаются беспрепятственно, перенаправление SMTP-запросов от клиентов приведут к тому, что почта будет доставляться адресатам. (Чтобы это произошло, надо также настроить локальный сервер SMTP в качестве ретранслятора для локальных компьютеров.) Следует заметить, что подобный подход применим лишь для отдельных типов серверов.
Как видно на рис. 25.1, для того, чтобы обеспечить фильтрацию пакетов в системе Linux, надо настроить цепочки
INPUT
,
FORWARD
и
OUTPUT
. Назначение каждой из этих цепочек кратко описано ниже.
• Цепочка
INPUT
защищает локальные процессы. Эту цепочку используют как брандмауэры, совмещенные с маршрутизаторами, так и брандмауэры, установленные на рабочих станциях и серверах.
• Цепочка
FORWARD
принимает непосредственное участие в маршрутизации пакетов. Если вы хотите превратить маршрутизатор в брандмауэр, осуществляющий фильтрацию пакетов, вам надо сконфигурировать эту цепочку.
• Цепочка
OUTPUT
блокирует передачу нежелательных выходных данных. Эту цепочку используют как брандмауэры, расположенные на отдельных компьютерах, так и брандмауэры, совмещенные с маршрутизаторами. С ее помощью можно ограничить возможности локальных клиентов по использованию протоколов или запретить им взаимодействие с некоторыми узлами.
Брандмауэры, совмещенные с маршрутизаторами, чаще всего применяют правила, содержащиеся в цепочках
INPUT
и
FORWARD
, а брандмауэры на рабочих станциях и серверах в основном работают с правилами в цепочках
INPUT
и
OUTPUT
. В некоторых случаях результаты использования правил в различных цепочках совпадают, в особенности это справедливо для цепочек
FORWARD
и
OUTPUT
. Различие лишь в том, что цепочка
OUTPUT
воздействует как на перенаправляемый трафик, так и на трафик, сгенерированный локальным компьютером, в то время как цепочка
Первым шагом, предпринимаемым при настройке брандмауэра, является формирование политики по умолчанию. Политика по умолчанию — это выражение, определяющее, что должен делать брандмауэр, если пакет не удовлетворяет ни одному из правил. Для создания политики по умолчанию используется опция
-P
утилиты
iptables
.
# iptables -P INPUT DROP
# iptables -P OUTPUT DROP
# iptables -P FORWARD DROP
В данном примере задается политика по умолчанию для трех стандартных цепочек, содержащихся в таблице
filter
. В качестве политики по умолчанию может быть указано любое из описанных ранее действий (
ACCEPT
,
DROP
,
QUEUE
,
RETURN
и т.д.). Наиболее часто используются действия
ACCEPT
,
DROP
и
REJECT
.
ACCEPT
указывает Linux на то, что все пакеты должны передаваться, a
DROP
заставляет систему игнорировать все пакеты.
REJECT
, подобно
DROP
, также указывает на то, что пакеты должны отвергаться, но при этом Linux оповещает источник о том, что пакет не принят (подобное сообщение источник получает и в том случае, если в системе нет ни одного сервера, ожидающего обращения через порт, указанный в заголовке пакета). Если брандмауэр должен обеспечивать высокую степень защиты, в качестве политики по умолчанию указывается
DROP
или
REJECT
, однако при этом все пакеты, передача которых не разрешена явным образом, будут отвергнуты. Если задана политика по умолчанию
ACCEPT
, то необходимо явно запретить все типы пакетов, которые не должны быть пропущены через брандмауэр. Составление правил, блокирующих все недопустимые типы пакетов, часто представляет собой достаточно сложную задачу, причем всегда остается опасность, что какое-либо условие останется не учтенным. С другой стороны, задавая политику по умолчанию
DROP
или
REJECT
, надо лишь разрешить прохождение некоторых типов пакетов через брандмауэр. Обычно при работе системы число типов пакетов ограничено, поэтому данному подходу следуют большинство системных администраторов.
. После этой опции задается один или несколько критериев, затем указывается опция
--jump
(или
-j
), за которой следует действие
ACCEPT
,
DROP
или
REJECT
. Вызов
iptables
, предназначенный для создания действия, выглядит следующим образом:
# iptables --append CHAIN критерий_выбора --jump действие
Сокращенно та же команда может быть записана так:
# iptables -A CHAIN критерий_выбора -j действие
Вместо
--append
при вызове
iptables
могут быть указаны следующие опции.
•
--delete
, или
-D
. Эта опция удаляет правило из существующей цепочки.
•
--insert
, или
-I
. С помощью данной опции вы можете включить правило в середину цепочки. При этом необходимо задать номер правила. Если номер не указан,
iptables
включит правило в начало цепочки (при использовании опции
--append
правило помещается в конец цепочки).
•
--replace
, или
-R
. Эта опция дает возможность заменить правило. Задавая данную опцию, следует указать номер заменяемого правила.
•
--list
, или
-L
. Данная опция отображает все правила в цепочке.
Для утилиты
iptables
предусмотрены также другие опции. Информацию о них вы можете получить на страницах справочной системы, посвященных
iptables
. В следующем разделе рассматривается формирование критериев выбора, передаваемых
iptables
. В одной команде можно задать несколько критериев, например, вы можете ограничить доступ по номеру порта и по IP-адресу.
На заметку
Ядро системы читает правила в цепочке по порядку и применяет первое из них, которому соответствует пакет. Если вы хотите задать исключение из какого-либо правила (например, запретить доступ к порту Telnet для всех узлов, кроме машин, принадлежащих локальной сети), вы должны поместить исключение перед основным правилом. Политика по умолчанию по сути представляет собой правило, находящееся в самом конце цепочки. Ему удовлетворяют все пакеты, которые не соответствуют ни одному другому правилу в цепочке.
Использование номеров портов при выполнении фильтрации
При выполнении фильтрации пакетов могут анализироваться порты источника и назначения. Например, брандмауэр, находящийся на компьютере, на котором выполняется почтовый сервер, можно настроить для передачи пакетов, в которых указан порт назначения 25. Для этого используется опция
--destination-port
(
--dport
). Аналогичных результатов можно добиться, используя опцию
--protocol
(
-p
), в качестве значения которой указывается тип протокола (
tcp
,
udp
,
icmp
или
all
). Опция
--source-port
(
--sport
) выполняет подобные действия, но задает порт источника. Команды, определяющие правила фильтрации на основе номеров портов, выглядят следующим образом:
# iptables -A INPUT -р tcp --dport 25 -j ACCEPT
# iptables -A OUTPUT -p tcp --sport 25 -j ACCEPT
Эти команды обеспечивают прием пакетов, направленных серверу, который ожидает поступление запросов через порт 25, и передачу пакетов, возвращаемых сервером в ответ на запрос (в них указан порт источника 25). В результате, даже если политика по умолчанию отвергает пакеты, сервер сможет получить почту от внешних серверов. Заметьте, если в качестве политики по умолчанию указано действие
DROP
или
REJECT
вы должны включить в цепочку
INPUT
правило, разрешающее принимать пакеты, направленные серверу, а в цепочку
OUTPUT
— правило, разрешающее передавать пакеты, сгенерированные данным сервером. Для этого при определении правила для цепочки
INPUT
задается опция
--destination-port
, а при определении правила для цепочки
OUTPUT
— опция
--source-port
. Если вы забудете создать одно из правил, то сервер сможет получать запросы, но не сможет генерировать ответы на них, либо, наоборот, через брандмауэр будут пропускаться только данные, сгенерированные сервером, а информация, направленная серверу, будет отвергаться. Для брандмауэра, совмещенного с маршрутизатором, надо также включить в цепочку
FORWARD
правила, созданные с использованием опций
--destination-port
и
--source-port
, в противном случае данные через брандмауэр передаваться не будут. Вы можете использовать в качестве условий номера портов в сочетании с IP-адресами. Это позволит не только ограничить обмен определенным типом протокола, но и разрешить его лишь для отдельных компьютеров. Так, например, вы сможете создать правила, согласно которым взаимодействовать с внешними узлами по протоколу SMTP будет иметь право только почтовый сервер.
Если вы используете политику по умолчанию
DROP
или
REJECT
, вам необходимо разрешить клиентским программам взаимодействовать с внешними серверами. Для этого выполните следующие действия.
• Разрешите доступ к серверным портам внешних компьютеров. Соответствующее правило, включаемое в цепочку
INPUT
, должно создаваться с указанием опции
--source-port
, а при создании правила, помещаемого в цепочку
OUTPUT
, должна использоваться опция
--destination-port
. Для брандмауэра, совмещенного с маршрутизатором, необходимо также включить в цепочку
FORWARD
правила, созданные с помощью опций
--source-port
и
--destination-port
. Возможно, что наряду с номерами портов вам потребуется задать IP-адреса ваших компьютеров. Таким способом вам следует разрешить обращение вовне по каждому из протоколов, которые используются клиентами, выполняемыми в вашей сети.
• Разрешите доступ к непривилегированным портам компьютеров вашей сети. Номера непривилегированных портов лежат в диапазоне 1024-65535. В опциях
--source-port
и
--destination-port
указываются границы диапазона, разделенные двоеточием, например
--source-port 1024:65535
. Для принимаемых пакетов вы можете указать также опцию
! syn
. Правилам, в которых указана опция
--syn
, соответствуют только пакеты, содержащие запросы на установление соединений, а символ
!
означает отрицание, т.е. заданному правилу будут удовлетворять только пакеты, которые были переданы серверами в ответ на запросы клиентов. Использование IP-адресов при выполнении фильтрации
При создании правил могут указываться IP-адреса или блоки IP-адресов. IP-адрес источника задается с помощью опции
--source
(
-s
), а IP-адрес назначения — посредством опции
--destination
(
-d
). Например, если вы хотите запретить взаимодействие с компьютерами сети 172.24.0.0/16, вам надо создать правила, которые отвергали бы пакеты, переданные из указанной сети, а также пакеты, адресованные компьютерам этой сети. Соответствующие команды имеют следующий вид:
# iptables -A INPUT -s 172.24.0.0/16 -j DROP
# iptables -A OUTPUT -d 172.24.0.0/16 -j DROP
Опции
-s
и
-d
часто используются вместе с опциями, определяющими номера портов. Таким образом, вы можете сформировать правила, согласно которым взаимодействовать по сети будут иметь право только определенные компьютеры, обращающиеся по определенным портам. Предположим, например, что вы создаете брандмауэр для защиты локальной сети, но хотите при этом разрешить удаленным пользователям, работающим в сети 10.34.176.0/24, обращаться к серверам SSH локальной сети (серверы SSH ожидают обращения через порт 22). Для этого надо определить следующие команды:
# iptables -A FORWARD -s 10.34.176.0/24 -p tcp \
--destination-port 22 -j ALLOW
# iptables -A FORWARD -d 10.34.176.0/24 -p tcp \
--source-port 22 -j ALLOW
Поскольку в данном примере модифицируется только цепочка
FORWARD
, пользователям не предоставляется доступ к серверу SSH компьютера, на котором выполняется брандмауэр (если такой сервер имеется на этой машине). Возможно, вы захотите создать правила, которые разрешали бы обращаться к этому серверу с компьютеров локальной сети. Если адрес вашей локальной сети 192.168.9.0/24, то соответствующие команды будут выглядеть так:
# iptables -A INPUT -s 192.168.9.0/24 -р tcp \
--destination-port 22 -j ALLOW
# iptables -A OUTPUT -d 192.168.9.0/24 -p tcp \
--source-port 22 -j ALLOW
Использование информации об интерфейсах при выполнении фильтрации
При создании правил фильтрации можно указывать сетевой интерфейс, например
ppp0
или
eth1
. Данный подход в основном используется на компьютерах с несколькими интерфейсами, выполняющих функции маршрутизаторов. Применение в составе правила сведений об интерфейсе позволяет противодействовать фальсификации адресов, в частности, включению в заголовки пакетов, приходящих извне, адресов компьютеров локальной сети. Правила, в которых интерфейс задается с помощью опции
--in-interfасе
(
-i
), как правило, помещаются в цепочки
INPUT
и
FORWARD
, а правила, создаваемые с использованием опции
--out-interface
(
-о
), обычно предназначены для включения в цепочки
FORWARD
и
OUTPUT
. Предположим, что адрес вашей локальной сети 192.168.9.0/24, маршрутизатор, совмещенный с брандмауэром, подключен к ней с помощью интерфейса
eth1
, а соединение маршрутизатора с Internet осуществляется посредством интерфейса
eth0
. Правила, препятствующие фальсификации адресов, имеют следующий вид:
# iptables -A INPUT -s 192.168.9.0/24 -i eth0 -j DROP
# iptables -A FORWARD -s 192.168.9.0/24 -i eth0 -j DROP
# iptables -A FORWARD -s !192.168.9.0/24 -i eth1 -j DROP
# iptables -A OUTPUT -s !192.168.9.0/24 -i eth1 -j DROP
Первые две команды отвергают поступающие извне (через интерфейс
eth0
) пакеты, адресованные маршрутизатору или компьютерам локальной сети, в которых указано, что они отправлены из локальной сети. Последние две команды блокируют пакеты, направленные в Internet (поступающие через интерфейс
eth1
), в которых указан IP-адрес источника, не совпадающий с адресами компьютеров локальной сети. Проверка пакетов с учетом состояния
Одна из самых новых возможностей фильтрации пакетов, реализованных в системе Linux, позволяет учитывать при проверке пакетов состояние соединения. Средства, рассмотренные ранее в этой главе, позволяли обрабатывать отдельные пакеты, независимо от того, являлись ли они частью соединения или были специально сгенерированы для организации атаки. (Ранее уже встречалась опция
--syn
, позволяющая определить пакет, содержащий запрос на установление соединения. Существуют средства, которые предоставляют возможность включить свои пакеты в набор пакетов, передаваемых в рамках действующего соединения. Такое включение пакетов называется перехватом TCP- соединения.) Средства проверки пакетов с учетом состояния определяют принадлежность пакетов к текущему соединению, анализируя последовательные номера, IP-адреса, указанные в заголовках, и другие характеристики пакетов. Правила, реализующие такую проверку, позволяют отвергать посторонние пакеты, включенные в состав данных, которые передаются в рамках существующего соединения.
Для включения средств проверки пакетов с учетом состояния используется опция
--state
, предваряемая опцией
-m состояние
. Для опции
--state
можно задать одно или несколько значений. Если вы указываете несколько значений, они должны разделяться запятыми. Символ
!
перед опцией
--state
изменяет ее действие на обратное. Ниже перечислены допустимые параметры опции
--state
.
•
INVALID
. Проверка показала, что пакет не принадлежит известному соединению и может оказаться фальсифицированным.
•
NEW
. Пакет пытается установить новое соединение.
•
ESTABLISHED
. Пакет соответствует существующему соединению.
•
RELATED
. Пакет не является частью существующего соединения, но его присутствие допустимо (например, это может быть ICMP-пакет, сообщающий об ошибке).
На заметку
Опция
! --state INVALID
эквивалентна опции
--state NEW, ESTABLISHED, RELATED
.
Рассмотрим пример проверки с учетом состояния. Предположим, что, настраивая брандмауэр на отдельном компьютере, вы задали политику по умолчанию
DROP
или
REJECT
, но хотите разрешить взаимодействие с сервером HTTP через порт 80. Вы можете задать поверку с учетом состояния, в ходе которой будут отвергаться пакеты, не предназначенные для установления соединений, не принадлежащие к существующим соединениям и не относящиеся к пакетам, присутствие которых допустимо. Команды, предназначенные для создания правил, имеют следующий вид:
# iptables -A INPUT -m state -p tcp --dport 80 \
--state NEW,ESTABLISHED,RELATED -j ACCEPT
# iptables -A OUTPUT -m state -p tcp --sport 80 \
--state ESTABLISHED,RELATED -j ACCEPT
Эти правила включают проверку входящих и исходящих пакетов. Для проверки пакетов, передаваемых с компьютера, значение
NEW
опции
--state
не задано, так как новое соединение может устанавливаться только по инициативе клиента. Эти правила препятствуют перехвату существующих соединений с Web-сервером.
На заметку
Проверка пакетов с учетом состояния может осуществляться только в тех системах, в которых используется версия ядра 2.4.x. Предыдущими версиями ядра такая возможность не поддерживается. Это может стать одним из стимулов перехода к использованию
iptables
.
Использование дополнительных опций
Программа
iptables
поддерживает большое количество опций, которые могут быть использованы для создания брандмауэров. Например, посредством опции
--new-chain
(
-N
) можно создать новую цепочку, указав опцию
--fragment
(
-f
), можно создать правило, которое будет применяться ко второму и к последующим фрагментам фрагментированного пакета, а опция
--tcp-flags
дает возможность организовать проверку на присутствие флагов в составе TCP-пакета. Дополнительную информацию об этих и о других опциях вы можете получить на страницах справочной системы Linux, посвященных
iptables
. Сценарий для создания брандмауэра
В завершение разговора о средствах фильтрации пакетов рассмотрим сценарий, который создает брандмауэр. Код сценария представлен в листинге 25.1. Данный сценарий предназначен для компьютера, на котором выполняется Web-сервер и который поддерживает SSH-соединения с компьютерами, подключенными к локальной сети.
Внимание
Сценарии брандмауэров, предназначенные для практического применения, содержат гораздо больший объем кода по сравнению представленным в листинге 25.1. Для удобства чтения в данном листинге при вызове
iptables
не указывается путь к файлу. В реальных сценариях это недопустимо. Не указывая путь к файлу, вы создаете угрозу безопасности системы. Код, приведенный в листинге 25.1, может послужить основой для создания более сложных сценариев.
Листинг 25.1. Простой сценарий, использующий
iptables
для создания брандмауэра
#!/bin/sh
iptables -F INPUT
iptables -F OUTPUT
iptables -F FORWARD
iptables -P INPUT DROP
iptables -P OUTPUT DROP
iptables -P FORWARD DROP
# Разрешить NDS-трафик
iptables -A INPUT -p udp --sport 53 -j ACCEPT
iptables -A OUTPUT -p udp --dport 53 -j ACCEPT
# Разрешить обмен клиентов с локальной сетью
iptables -A INPUT -m state -p tcp --dport 1024:65535 \
# Разрешить прохождение локального трафика через интерфейс lo
iptables -A INPUT -s 127.0.0.1 -i lo -j ACCEPT
iptables -A OUTPUT -d 127.0.0.1 -o lo -j ACCEPT
Ниже описаны некоторые особенности кода, приведенного в листинге 25.1.
• Удаление существующих правил и установка политики по умолчанию. В первых шести строках программа
iptables
вызывается для удаления правил, присутствующих в цепочках, и установки политики по умолчанию. В качестве политики по умолчанию задается действие
DROP
. Несмотря на то что компьютер не выполняет маршрутизацию пакетов, политика по умолчанию задается также и для цепочки
FORWARD
. Это делается на случай, если на компьютере будет установлен еще один сетевой интерфейс.
• Взаимодействие с сервером DNS. Для того чтобы компьютер мог взаимодействовать с сервером DNS, две строки, следующие за комментариями "Разрешить NDS-трафик", предоставляют компьютеру возможность обращаться к удаленным серверам DNS (UDP-порт 53). Возможности соединения не ограничиваются одним адресом; компьютеру разрешено взаимодействовать с любым сервером имен. Если понадобится, вы можете наложить более жесткие ограничения.
• Обмен с клиентами локальной сети. Строки, следующие за комментариями "Разрешить обмен клиентов с локальной сетью", открывают путь трафику, связанному с непривилегированными портами (1024-65535). В цепочки
INPUT
и
OUTPUT
включены правила проверки пакетов с учетом состояния. Заметьте, что правило в цепочке
INPUT
запрещает установление новых соединений, поэтому, даже если на компьютере будет находиться сервер, принимающий обращения через непривилегированные порты, другие компьютеры не смогут обратиться к нему. Цепочки
INPUT
и
OUTPUT
ограничивают взаимодействие компьютерами локальной сети. При создании реального брандмауэра следует рассмотреть возможность замены этих правил более конкретными, которые разрешали бы прохождение данных между непривилегированными локальными портами и портами, используемыми для поддержки отдельных протоколов.
• Трафик, связанный с Web-сервером. Web-сервер, выполняющийся на компьютере, должен принимать обращения от любого узла сети, поэтому в правилах, регламентирующих обмен с Web-сервером, не указывается IP-адрес. Для того чтобы противодействовать перехвату соединения, в этих правилах задана проверка пакетов с учетом состояния.
• Трафик, связанный с сервером SSH. Правила, определяющие взаимодействие с сервером SSH, во многом напоминают правила для Web-сервера, но в них указаны IP-адреса. В результате эти правила разрешают обращение к SSH-серверу только с компьютеров локальной сети.
• Трафик обратной петли. Для решения ряда системных задач, связанных с организацией работы системы, Linux использует интерфейс обратной петли (
lo
). Правила брандмауэра разрешают передачу данных через этот интерфейс. Проверка пакетов с учетом состояния не выполняется, так как трафик, направленный через интерфейс
Брандмауэры являются чрезвычайно полезными инструментами, но возможности
iptables
не ограничиваются созданием брандмауэров. В некоторых ситуациях большую помощь могут оказать NAT-преобразователи, которые также создаются посредством
iptables
. Протокол NAT позволяет модифицировать некоторые элементы TCP- и IP-пакетов, расширяя тем самым возможности адресации. Средства NAT настраиваются достаточно просто, но прежде чем приступить к настройке, следует выяснить, что такое NAT и какие возможности предоставляет этот инструмент.
Средства NAT позволяют изменять в процессе маршрутизации содержимое TCP- и IP-пакетов. В частности, при NAT-преобразовании изменяется IP-адрес источника и назначения в составе пакета. Ниже описаны ситуации, в которых оправданы подобные изменения адреса.
• Установление соответствия между внешними и внутренними адресами. Возможно, что, получив в свое распоряжение блок IP-адресов, вы не захотите перенастраивать сеть и будете использовать адреса, предназначенные для внутреннего пользования. Используя средства NAT, вы можете установить взаимно-однозначное соответствие между обычными Internet-адресами, выделенными для вашей сети, и адресами, которые реально присвоены вашим компьютерам.
• Временное изменение адресов. Средства NAT можно использовать для перенаправления запросов, адресованных некоторой системе, на другой компьютер. Предположим, например, что ваш Web-сервер вышел из строя и вы временно разместили его на другом компьютере. Проблему перенаправления запросов можно решить, изменяя конфигурацию сервера DNS, но средства NAT позволяют сделать это гораздо быстрее.
• Распределение нагрузки. С помощью NAT можно поставить в соответствие одному IP-адресу два компьютера внутренней сети и переключаться между ними при передаче запросов. Такая форма распределения нагрузки считается очень грубой, но если один сервер не справляется со своей задачей, можно использовать подобное решение. Следует, однако помнить, что существуют более совершенные способы распределения нагрузки, не связанные с использованием NAT.
• Расширение адресного пространства. Если в вашем распоряжении имеется лишь ограниченное число IP-адресов, вы можете "спрятать" несколько компьютеров за одним IP-адресом. Такая возможность обычно используется в небольших сетях, подключенных к Internet по коммутируемой линии либо через соединение с широкой полосой пропускания. Если провайдер выделил для сети лишь один адрес, с помощью NAT-преобразования можно обеспечить работу всех компьютеров сети.
Расширение адресного пространства является наиболее частым применением NAT. Данная разновидность NAT-преобразования называется IP-маскировкой. В этом разделе будет рассматриваться именно этот способ использования NAT.
Средства NAT применяются совместно со средствами маршрутизации. В роли маршрутизатора, поддерживающего NAT, может выступать компьютер под управлением Linux. Настройка ядра системы производится с помощью программы
iptables
. Обычно компьютер, предназначенный для выполнения NAT-преобразования, содержит два сетевых интерфейса: посредством одного из них компьютер подключается к Internet, а с помощью другого соединяется с внутренней сетью.
На заметку
Внешние узлы не должны идентифицировать компьютер, выполняющий NAT-преобразование, как маршрутизатор. В этом состоит одно из отличий NAT-маршрутизатора от обычного маршрутизатора.
Для того чтобы лучше понять работу NAT, рассмотрим процесс преобразования адреса с помощью NAT-маршрутизатора. Взаимодействие с сервером, расположенным в Internet, начинается по инициативе клиента (например, Web-броузера), который находится в сети, защищенной с помощью NAT-маршрутизатора. Предположим, что этот клиент пытается обратиться к Web-броузеру по адресу 172.18.127.45. Он генерирует HTTP-запрос; в пакетах, содержащих этот запрос, указывается локальный IP-адрес клиента (предположим, 192.168.9.32). Клиент передает запрос компьютеру, выполняющему роль локального шлюза; этот компьютер осуществляет NAT-преобразование. Получив пакет с запросом к Web- серверу, NAT-маршрутизатор анализирует его содержимое, заменяет IP-адрес источника на свой IP-адрес (допустим, что его адрес 10.34.176.7) и передает пакет по назначению. Web-сервер считает, что пакет поступил с компьютера, выполняющего функции NAT-маршрутизатора, поэтому направляет ему ответ. Получив ответ сервера, NAT-маршрутизатор распознает его как ответ на запрос, переданный с компьютера 192.168.9.32, выполняет обратное преобразование, заменяя адрес назначения в пакете, а затем передает пакет, содержащий ответ, клиенту. Рис. 25.3 иллюстрирует этот процесс. При этом ни клиент, ни сервер не знают о том, что адрес был преобразован средствами NAT, поэтому при использовании NAT-маршрутизатора не требуется изменять конфигурацию компьютеров в сети.
Рис. 25.3. NAT-маршрутизатор изменяет IP-адреса в пакетах
NAT-преобразование, а в особенности IP-маскировка, автоматически обеспечивает защиту компьютеров в локальной сети. Поскольку внешним компьютерам доступен только один IP-адрес, они не могут установить непосредственное соединение с внутренним компьютером. В локальную сеть извне передаются только ответы на запросы, отправленные ими. По этой причине продукты NAT часто называют брандмауэрами, хотя между этими инструментами имеются существенные различия.
Помимо преимуществ, NAT имеет существенные недостатки.
• Автоматически создаваемая защита затрудняет размещение сервера во внутренней сети, расположенной за NAT-маршрутизатором, и обеспечение внешнего доступа к этому серверу. Чтобы доступ к серверу извне стал возможен, надо использовать перенаправление портов.
• Не все протоколы нормально взаимодействуют с NAT. Иногда IP-адреса используются для обработки содержимого пакетов, в других случаях на обоих концах соединения могут работать серверы. Средства, реализующие NAT в системе Linux, обеспечивают поддержку некоторых протоколов, но если вы используете видеоконференции или средства шифрования, то при обмене с Internet через NAT-маршрутизатор могут возникнуть проблемы.
• Несмотря на то что NAT защищает компьютеры локальной сети, не следует думать, что их безопасность гарантирована. Угрозу для ваших компьютеров могут представлять также вирусы и программы типа "троянский конь", попадающие в систему по другим каналам.
Средства поддержки NAT в системе Linux содержатся в таблице
nat
, которая уже упоминалась выше. Подобно таблице
filter
,
nat
содержит три цепочки:
PREROUTING
,
POSTROUTING
и
OUTPUT
. Несмотря на совпадение имен, цепочка
OUTPUT
в таблице
nat
отличается от одноименной цепочки в таблице
filter
. Для активизации средств
NAT
надо вызвать две следующие команды:
# iptables -t nat -A POSTROUTING -о внешний_интерфейс -j \
MASQUERADE
# echo "1" > /proc/sys/net/ipv4/ip_forward
На заметку
Для загрузки NAT-модуля ядра перед вызовом
iptables
может потребоваться выполнение команды
modprobe iptable_nat
.
В качестве внешнего интерфейса в первой из двух приведенных команд указывается интерфейс, посредством которого осуществляется соединение с Internet, например
ррр0
или
eth1
. Эта команда указывает Linux на то, что для всего сетевого трафика, проходящего через маршрутизатор, надо выполнить IP-маскировку. Вторая команда разрешает ядру Linux осуществить маршрутизацию (эта команда используется также в маршрутизаторах, не поддерживающих NAT).
При настройке NAT-маршрутизатора обычно включают средства фильтрации пакетов. Несмотря на то что NAT-маршрутизатор надежно защищает компьютеры локальной сети от атаки извне, вам надо защитить сам маршрутизатор, а также ограничить возможности компьютеров локальной сети по установлению соединений с Internet. Даже если компьютер, защищенный NAT-маршрутизатором, используете только вы, не исключено появление на нем вирусов и программ типа "троянский конь", которые могут инициировать нежелательные обращения к внешним узлам. Возможно, вы захотите включить проверку пакетов с учетом состояния, чтобы пресечь попытки перехвата соединений, предпринимаемые из вашей локальной сети. NAT-команды задаются посредством того же сценария, который используется для установки правил брандмауэра.
По возможности не следует запускать на компьютере, выполняющем функции NAT- маршрутизатора, никакие серверы. Если злоумышленник получит контроль над этим сервером, он сможет проникнуть в вашу сеть. Если у вас не хватает средств на приобретение отдельного компьютера, вы можете установить NAT-маршрутизатор на машине устаревшей модели. Для этой цели подойдет даже компьютер 80486.
Бывают ситуации, при которых обращение к одному узлу должно быть перенаправлено на другой узел либо на другой порт того же компьютера. Эта задача решается с помощью перенаправления портов, организуемого с помощью программы
Перенаправление портов может потребоваться в следующих ситуациях.
• Если вы перемещаете сервер с одного компьютера на другой, но по каким-либо причинам не можете изменить конфигурацию сервера DNS. Перенаправление портов позволяет разрешить эту проблему.
• Если вы хотите, чтобы один и тот же сервер отвечал на обращения по разным портам. Вы можете настроить систему для перенаправления запроса с одного порта на другой. Некоторые серверы могут принимать обращение через несколько портов, в этом случае перенаправление портов не требуется.
• Если вы хотите установить в сети, защищенной NAT-маршрутизатором, сервер и обеспечить доступ к нему извне. В этом случае вы можете настроить NAT-маршрутизатор для перенаправления трафика, связанного с одним из внешних портов, внутренней системе.
Необходимость в перенаправлении запросов компьютерам локальной сети часто возникает при использовании NAT-маршрутизатора. При этом уровень защиты несколько снижается, так как вы предоставляете внешним узлам доступ к одному из компьютеров (точнее, к одному из портов да нем). Подобное решение допускает выполнение лишь одного внутреннего сервера, ожидающего обращения через определенный порт. Если вы хотите запустить во внутренней сети два сервера одного типа, доступных извне (например, два Web-сервера), то один из них должен использовать нестандартный порт либо эти серверы должны быть представлены на внешних компьютерах с разными IP-адресами.
Обеспечить перенаправление портов на компьютере под управлением Linux, поддерживающем NAT, можно различными способами. Один из них состоит в использовании
• Опция -A PREROUTING, указывающая на то, что изменения должны вноситься в состав пакета перед выполнением маршрутизации. Базовые средства NAT применяются после маршрутизации, но перенаправление портов предшествует маршрутизации.
• Опция, которая задает перенаправление TCP-портов (
-p tcp
).
• Правило, применяемое к пакетам, направленным через внешний интерфейс (
-i внешний_интерфейс
) по конкретному порту (
-destination-port номер_порта
).
• Опция
-j DNAT
, указывающая на то, что вместо NAT источника (
SNAT
) выполняется NAT назначения (
DNAT
).
• Опция
--to адрес_назначения:номер_порта
, сообщающая, что пакет должен быть направлен на указанный адрес с использованием указанного номера порта. В качестве адреса назначения можно указать, например, адрес 192.168.9.33, а номер порта может быть равен 80. Заметьте, что номер порта, задаваемый посредством опции
--to
, не обязательно должен совпадать с номером порта, представляющим значение опции
--destination-port
.
В случае необходимости вы можете задать команды перенаправления портов для каждого из серверов, выполняющихся во внутренней сети. Как и при определении базовой конфигурации NAT и правил брандмауэра, соответствующие команды желательно включить в состав сценария, вызываемого при загрузке системы.
На заметку
Существуют и другие инструменты, предназначенные для перенаправления портов. Такую возможность предоставляет, например, суперсервер
xinetd
. Поскольку
xinetd
выполняется как пользовательский процесс, он не позволяет добиться такой эффективности, как средства перенаправления, реализованные в составе ядра.
, рассмотренные в данной главе, не предполагали протоколирование действий по преобразованию пакетов. Однако в некоторых случаях необходимо иметь информацию о блокированных попытках доступа к важным портам или о пакетах, отвергнутых в результате проверки с учетом состояния. Такая информация поможет выявить попытки взлома системы, предпринимаемые извне.
Внимание
Несмотря на то что файлы протоколов представляют собой важный источник информации, протоколирование существенно снижает производительность маршрутизатора и делает систему более уязвимой для атак, предпринимаемых с целью вывода служб из строя. Если злоумышленник знает, что результаты выполнения некоторых операций записываются в файл протокола, он будет передавать большое количество пакетов, получая которые система станет интенсивно выполнять протоколирование своей работы. В результате размеры файлов протоколов будут неограниченно расти, что может привести к переполнению диска. Поэтому при протоколировании надо соблюдать осторожность. Желательно разместить файлы протоколов в отдельном разделе, чтобы остальные программы не пострадали, если процесс протоколирования выйдет из под контроля.
В программе
iptables
предусмотрено специальное действие
LOG
, управляющее протоколированием. В отличие от других действий, действие
LOG
не приводит к прекращению дальнейшей проверки; если пакет соответствует правилу, в котором указано данное действие, ядро продолжает поверку, используя остальные правила текущей цепочки. Действие
LOG
позволяет решить следующие задачи.
• С помощью действия
LOG
можно протоколировать события, состоящие в появлении пакетов, которые не удовлетворяют другим правилам. Например, вы можете включить правило для записи информации о тех пакетах, которые не прошли проверку с учетом состояния.
Совет
Протоколирование фактов появления пакетов, которые вы не собираетесь отвергать, может быть удобным средством отладки, так как файл протокола позволяет убедиться, что эти пакеты поступают на ваш компьютер. Тот же результат можно получить с помощью других инструментов, например, программы сбора пакетов, но в некоторых случаях файлы протоколов удобнее использовать.
• Если вы установили политику по умолчанию
DENY
или
REJECT
, вы можете включить правило протоколирования в конце цепочки и получать таким образом информацию о пакетах, по умолчанию отвергаемых системой.
• Если в вашей системе установлена политика по умолчанию
ACCEPT
, вы можете получать информацию об отвергнутых пакетах, продублировав каждое запрещающее правило аналогичным правилом, в котором действие
DENY
или
REJECT
заменено на
LOG
.
В качестве примера рассмотрим следующие правила брандмауэра, для которого установлена политика по умолчанию
ACCEPT
. Эти правила предназначены для блокирования попыток обмена с сетью 172.24.0.0/16; информация об отвергнутых пакетах записывается в файл протокола.
# iptables -A INPUT -s 172.24.0.0/16 -j LOG
# iptables -A OUTPUT -d 172.24.0.0/16 -j LOG
# iptables -A INPUT -s 172.24.0.0/16 -j DROP
# iptables -A OUTPUT -d 172.24.0.0/16 -j DROP
Первые две команды совпадают с двумя последними, за исключением того, что вместо действия
DROP
в них указано действие
LOG
. Второе и третье правила можно поменять местами, при этом результаты не изменятся. Между правилами, предусматривающими действия
LOG
и
DROP
, можно включить дополнительные правила, но при этом становится менее очевидно, что данные правила связаны между собой.
• Дата и время. Первый компонент записи сообщает время получения пакета.
• Имя системы. В данном примере компьютер имеет имя
teela
.
• Входной интерфейс. Поле
IN=eth0
указывает на то, что пакет был получен через интерфейс
eth0
.
• Выходной интерфейс. Данный пакет является входным, поэтому поле
OUT=
отсутствует в составе записи.
• MAC-адрес. В поле
MAC=
указываются два MAC-адреса: локальной и удаленной систем.
• IP-адреса источника и назначения. Поля
SRC=
и
DST=
содержат соответственно IP-адреса источника и назначения.
• Порты источника и назначения. Поля
SPT=
и
DPT=
содержат соответственно порты источника и назначения.
• Информация о пакете. Остальные поля предоставляют дополнительные сведения о пакете, в частности, его длину (
LEN=
), время жизни (
TTL=
) и другие данные.
При определении правила
LOG
могут быть заданы дополнительные опции, которые позволяют указать, какие сведения должны быть записаны в файл протокола. Наиболее часто применяется опция
--log-prefix префикс
. Она позволяет задать строку длиной до 29 символов, которая дает возможность идентифицировать правило, вызвавшее появление этой записи.
часто применяется для создания брандмауэров, настройки средств NAT, организации перенаправления портов и протоколирования хода обработки пакетов. Часто различные способы обработки пакетов используются совместно. Так, например, на одном компьютере могут быть реализованы брандмауэр, NAT-маршрутизатор и протоколирование хода обработки. Каждый вызов
iptables
задает отдельное правило, но для решения большинства задач необходимо определить несколько правил. Поэтому последовательность вызовов
Одна из проблем передачи данных в Internet связана с шифрованием информации. Во многих часто применяющихся протоколах, например Telnet и FTP, не предусмотрено кодирование информации. Данные, в том числе пользовательское имя и пароль, передаются в незашифрованном виде. Такая ситуация может считаться приемлемой в локальной сети, где администратор имеет возможность контролировать действия пользователей, но в Internet, где между передающим и принимающим узлами находится несколько маршрутизаторов, передавать важную информацию с помощью подобных протоколов недопустимо.
Внимание
Не следует считать, что в локальной сети информация полностью защищена. Не исключено, что взломщик получит контроль над компьютером сети и использует его для дальнейшего сбора информации. Применение протоколов, предусматривающих кодирование данных, позволяет исправить ситуацию. Для повышения степени защиты локальной сети можно использовать систему Kerberos, описанную в главе 6.
Иногда у пользователей возникает необходимость обратиться к ресурсам локальной сети с удаленных компьютеров. Некоторые из них работают дома или в дороге на портативных компьютерах. Один из способов, позволяющих обеспечить работу удаленных пользователей, не подвергая данные существенному риску, состоит в организации виртуальной частной сети (VPN — Virtual Private Network). Такая сеть предоставляет удаленному пользователю доступ к ресурсам так, как будто он работает в пределах локальной сети. Клиент и сервер VPN создают виртуальные сетевые интерфейсы и связывают их через Internet, причем данные передаются в закодированном виде. Таким образом, VPN позволяет связать удаленные компьютеры или удаленные сети с локальной сетью. В данной главе приводятся основные сведения, касающиеся конфигурации средств VPN, а также рассматриваются протоколы VPN: PPTP и FreeS/WAN, обеспечивающие работу.
VPN позволяет расширить локальную сеть за счет взаимодействия с внешними компьютерами. Очевидно, что если локальная сеть подключена к Internet, внешние пользователи могут обращаться к ней без VPN. Однако VPN имеет ряд преимуществ перед обычными типами сетевого обмена.
• VPN создает иллюзию локального доступа. Во многих локальных сетях используются средства защиты против нежелательных обращений извне. Так, например, доступ к сетям и отдельным компьютерам ограничивается с помощью брандмауэров, кроме того, для контроля взаимодействия применяются также TCP Wrappers и средства, предоставляемые суперсервером и различными серверными программами. VPN позволяет обращаться к компьютеру так, как будто взаимодействие происходит в пределах локальной сети, что упрощает настройку многих серверов.
• VPN обеспечивает шифрование данных, передаваемых посредством протоколов, не предусматривающих кодирование. Если бы средства VPN не обеспечивали шифрование данных, то виртуальную сеть, созданную с их помощью, нельзя было бы назвать частной. Кодируя информацию, передаваемую посредством таких протоколов, как NFS и Telnet, VPN существенно упрощает обмен важными данными по Internet. (Следует заметить, что такой обмен организуется чрезвычайно сложными средствами, простым он кажется лишь с точки зрения клиента или сервера.) Клиенты и серверы, взаимодействующие в рамках VPN, не надо настраивать специальным образом; всю работу по обеспечению защиты выполняют средства VPN. Очевидно, что кодирование передаваемых данных можно обеспечить за счет применения специальных протоколов. Если вам приходится решать ограниченное число задач, для решения которых необходимо передавать кодированные данные, имеет смысл использовать другие протоколы, обеспечивающие секретность информации. Настроить их проще, чем VPN.
VPN чаще всего применяется для организации взаимодействия между несколькими удаленными офисами. Предположим, что офисы вашей компании расположены в Бостоне и Сан-Франциско. Объединить их сети можно посредством VPN, при этом сотрудники смогут обращаться к серверам в разных сетях, не подвергая опасности передаваемые данные. Принцип организации VPN условно показан на рис. 26.1. В роли VPN-маршрутизаторов, показанных на данном рисунке, могут выступать обычные маршрутизаторы, NAT-преобразователи или компьютеры, на которых реализованы брандмауэры. В дополнение к обычным функциям маршрутизации VPN-маршрутизаторы также создают защищенные соединения, по которым передаются данные.
Несмотря на то что на рис. 26.1 показано соединение лишь между двумя сетями, технология VPN позволяет объединить в виртуальную сеть любое количество локальных сетей.
Рис. 26.1. VPN реализуются с помощью маршрутизаторов, которые имеют возможность кодировать данные, направленные на некоторые компьютеры или в некоторые сети
Еще одно назначение VPN состоит в предоставлении отдельным пользователям доступа к сетям. Пользователь может подключить свой домашний или портативный компьютер к сети посредством линии с широкой полосой пропускания или с помощью коммутируемого соединения. В этом случае VPN-маршрутизатор работает непосредственно с удаленным компьютером пользователя. Удаленный компьютер также является VPN-маршрутизатором, но он обрабатывает только собственный трафик. Подобная конфигурация показана на рис. 26.2.
Рис. 26.2. VPN позволяет подключить к сети отдельные удаленные компьютеры
Принимая решение о создании VPN, необходимо учитывать пропускную способность линий. Для подключения нескольких удаленных сетей к центральной сети необходимо располагать линиями, обеспечивающими большую скорость передачи, способными удовлетворить запросы пользователей. Многие протоколы, которые разрабатывались для применения в локальных сетях, генерируют большие объемы данных. Они нормально работают в среде Ethernet, обеспечивающей скорость обмена 100 Мбод, но если информацию придется передавать по линии T1 с пропускной способностью 1,5 Мбод, производительность станет недопустимо низкой. Если же сети удаленных офисов подключены через ADSL-соединения, вам необходимо учитывать, что такие соединения асимметричны по своей природе. Если пропускная способность в одном направлении может достигать 600-1500 Кбод, то в другом направлении скорость передачи данных не будет превышать 100-300 Кбод. Еще хуже обстоит дело с индивидуальными пользователями, компьютеры которых часто подключаются к Internet по коммутируемой линии, пропускная способность которой не превышает 56 Кбод.
Даже при использовании линий с достаточной пропускной способностью технология VPN имеет свои недостатки. Если VPN реализована некорректно, она может создавать реальную угрозу безопасности виртуальной сети. Предположим, что удаленный пользователь взаимодействует с локальной сетью компании посредством VPN и локальная сеть надежно защищена брандмауэром. Если взломщик сумеет получить контроль над компьютером пользователя, он сможет воспользоваться им для дальнейшего проникновения в сеть компании.
Еще одна проблема, возникающая при использовании VPN, состоит в том, что программные средства очень сложно настроить. Поэтому, если ваши потребности в передаче зашифрованной информации ограничены, вам, возможно, имеет смысл использовать вместо VPN какой-нибудь из протоколов, обеспечивающих кодирование данных, например SSH.
В настоящее время отсутствуют стандартные инструментальные средства, позволяющие создать VPN. Стандарты, регламентирующие работу VPN, находятся в стадии разработки. Ниже приведены три наиболее часто употребляемых инструмента, предназначенные для создания VPN.
• PPTP (Point-to-Point Tunneling Protocol — протокол межузлового туннелирования) был создан консорциумом PPTP Forum, в который входят несколько компаний, занимающихся разработкой сетевых средств. Протокол PPTP часто используется для организации взаимодействия сотрудников, работающих дома, с сетями предприятий. Средства поддержки PPTP входят в состав последних версий Windows. Существует также PPTP-сервер для Linux; он называется PoPToP (
http://poptop.lineo.com
).
• FreeS/WAN. Проект FreeS/WAN (
http://www.freeswan.org
) посвящен созданию VPN-инструмента для Linux. Этот инструмент распространяется в исходных кодах. Он очень популярен для организации VPN, в которые входят компьютеры под управлением Linux.
• SSH. Возможность протокола SSH поддерживать туннелирование соединений посредством других протоколов также может использоваться для создания VPN.
В данной главе будут рассматриваться первые два из описанных выше подходов к созданию VPN. PPTP — очень популярный инструмент. Его очень удобно использовать в тех случаях, когда Windows-клиент должен непосредственно подключаться к VPN-маршрутизатору. Данное средство также реализовано для других операционных систем; существуют даже специальные устройства, называемые коммутаторами удаленного доступа (remote access switch). Инструмент FreeS/WAN не пользуется большой популярностью в операционных средах, отличных от Linux. Однако он часто применяется для организации VPN в тех случаях, когда роль VPN-маршрутизаторов выполняют компьютеры под управлением Linux.
Поскольку PPTP не разрабатывался специально для Linux, чтобы инсталлировать соответствующие средства на компьютере под управлением Linux, необходимо приложить определенные усилия. Сервер PoPToP взаимодействует с PPP-демоном
pppd
. Для обеспечения безопасности система должна уметь шифровать данные, но соответствующие средства в программе
pppd
отсутствуют. Поэтому демон
pppd
необходимо заменить его расширенной версией. PPTP-клиенты созданы как для Linux, так и для Windows; очевидно, что они настраиваются по-разному.
Инструмент PoPToP поставляется в составе некоторых версий Linux, например Debian и Mandrake. Соответствующий пакет чаще всего имеет имя
pptpd
или
pptpd-server
. Пакет, поставляемый с системой Linux, обычно проще настраивать, чем универсальный пакет, распространяемый по Internet. Если в вашем дистрибутивном пакете Linux нет инструмента PoPToP, вы можете скопировать его с Web-узла PoPToP, расположенного по адресу
http://poptop.lineo.com
.
По умолчанию средства PoPToP в системе Linux не обеспечивают должного уровня защиты при организации VPN. Причина в том, что PPTP применяет специальные средства кодирования PPP, которые не поддерживаются стандартной программой
pppd
. В частности, работа PPTP базируется на использовании протокола MPPE (Microsoft Point-to-Point Encryption — межузловое кодирование Microsoft). Для поддержки кодирования вам надо инсталлировать MPPE-дополнения для стандартной программы pppd и для ядра Linux. Этот процесс будет описан далее в данной главе.
После инсталляции пакета PoPToP вам надо активизировать его. Для этого выполните следующие действия.
1. Отредактируйте файл
/etc/ppp/options
. Этот файл управляет работой программы
pppd
, которая поддерживает соединение между VPN-маршрутизатором и удаленной системой PPTP. Файл
/etc/ppp/options
должен содержать записи наподобие приведенных ниже.
debug
name имя_сервера auth
require-chap
proxyarp
192.168.1.1:192.168.1.100
Большинство из этих записей необходимо для работы PPTP. Последняя строка может отсутствовать; она задает адрес, используемый VPN-маршрутизатором в локальной сети (192.168.1.1), и адрес, присваиваемый VPN-клиенту (192.168.1.100). Если вы не зададите эту строку, будет использоваться IP-адрес, указанный в конфигурации VPN-клиента. В данном случае имя сервера — это доменное имя VPN- сервера.
2. Укажите в файле
/etc/ppp/chap-secrets
имя пользователя и пароль, которые вы хотите использовать для регистрации. В приведенном ниже примере задано имя пользователя
vpn1
и пароль
vpnpass
.
vpn1 * vpnpass *
Внимание
Пароль хранится в файле
/etc/ppp/chap-secrets
в незакодированном виде, поэтому вам необходимо принять меры для защиты этого файла. Владельцем его должен быть пользователь root и право чтения файла должен иметь только его владелец. Если злоумышленник получит контроль над сервером PoPToP, он сможет прочитать этот файл. По этой причине на компьютере, выполняющем функции VPN-маршрутизатора, должно присутствовать как можно меньше серверов.
3. Найдите в файле
/etc/inittab
ссылку на
pptpd
и закомментируйте соответствующую запись, включив в начало строки символ
#
. Затем введите команду
telinit Q
, чтобы внесенные изменения были учтены. В результате вы получите возможность вручную запустить
pptpd
и протестировать конфигурацию данной программы. После создания конфигурации, пригодной для работы, удалите символ комментариев из соответствующей строки файла
/etc/inittab
или запустите сервер другим способом.
4. От имени пользователя
root
введите команду
pptpd
, запустив тем самым сервер.
В результате выполненных действий сервер будет запущен и PPTP-клиент сможет устанавливать взаимодействие с системой. Поскольку средства шифрования не доступны, для установления соединения вам надо также отключить шифрование и на стороне клиента. В следующем разделе рассказывается о том, как разрешить кодирование данных для PoPToP.
Внимание
Несмотря на то что соединение с PoPToP без поддержки кодирования позволяет проверить конфигурацию системы, это соединение нельзя использовать для реальной работы. Основная цель VPN состоит в том, чтобы обеспечить шифрование передаваемых данных, поэтому при отключении кодирования средства VPN будут бесполезны.
Работой PPTP управляют также опции, содержащиеся в файле
options.pptp
, который обычно располагается в каталоге
/etc
или
/etc/ppp
. Некоторые из этих опций описаны ниже.
•
debug
. Данная опция сообщает PoPToP о том, что в файл протокола должны быть записаны дополнительные данные. Они могут понадобиться в том случае, если при установлении соединения возникают проблемы.
•
localip
. Клиент PPTP использует два IP-адреса: один — для локальной сети, второй — для удаленного клиента. Локальные IP-адреса можно задать с помощью опции
localip
. В качестве значения опции задается список адресов, разделенных запятыми, или диапазон адресов. Например, опция
localip 192.168.9.7, 192.168.9.100-150
задает адрес 192.168.9.7 и все адреса в диапазоне от 192.168.9.100 до 192.168.9.150. Убедитесь, что другие компьютеры в вашей локальной сети не используют эти адреса.
•
remoteip
. Данная опция задает IP-адреса, используемые удаленными клиентами. Эти адреса обычно принадлежат диапазону адресов, используемых во внутренних сетях. IP-адреса задаются в таком же формате, как и для опции
localip
.
•
listen
. Указав в качестве значения данной опции IP-адрес, связанный с одним интерфейсом, можно сообщить программе
pptpd
о том, что она должна принимать обращения только через этот интерфейс. По умолчанию PoPToP принимает обращения через все интерфейсы.
, которая, в свою очередь, использует средства ядра. В частности, PoPToP требует, чтобы демон
pppd
поддерживал кодирование, a
pppd
требует, чтобы средства поддержки кодирования присутствовали в ядре Linux. Поэтому для шифрования данных при работе PoPToP необходимо дополнить как
pppd
, так и ядро системы.
Проще всего решить эту задачу, используя дополненные варианты
pppd
и ядра Linux. Соответствующие программы можно получить, обратившись по адресу
http://mirror.binarix.com/ppp-mppe/
. Вам необходимо скопировать следующие два файла.
• Ядро Linux. Дополненное ядро Linux содержится в файле, имя которого начинается с kernel, например
kernel-2.4.9-13mppe.i386.rpm
. Некоторые из этих пакетов содержат двоичный код ядра, скомпилированный для конкретного типа системы, а другие — исходный код ядра. Если вы скопируете исходный код, вам надо будет сконфигурировать и скомпилировать его для вашей системы.
• Пакет ppp. Измененный пакет
pppd
находится в файле ppp-2.4.1-3mdk.i586.rpm или в другом файле с подобным именем. Содержимое пакета надо установить вместо файла
pppd
.
На узле
http://mirror.binarix.com/ppp-mppe/
находятся двоичные программы, скомпилированные для Mandrake, поэтому если вы работаете с этой версией Linux, можете воспользоваться кодами, представленными на данном узле. Не исключено, что вы найдете программы, сконфигурированные для другой системы.
Совет
Если в вашей системе не используется RPM, вы можете преобразовать форматы пакетов с помощью утилиты
alien
. Эта программа входит в состав Debian и поддерживает RPM, пакеты Debian и tar-архивы.
Дополненные программы вы также можете получить, обратившись на узел
http://pptpclient.sourceforge.net
. Здесь можно найти клиентские программы, пакеты ppp-mppe, представляющие собой программы
pppd
с поддержкой MPPE, а также модули ядра с поддержкой MPPE.
Если вы по каким-либо причинам не можете или не хотите использовать готовые двоичные коды, вам следует самостоятельно внести изменения в состав демона PPP и ядра системы. Для этого надо скопировать пять файлов.
• Ядро Linux. Исходный код стандартного ядра Linux можно получить, обратившись на узел
http://www.kernel.org
. Использовать стандартное ядро Linux предпочтительнее, чем ядро из дистрибутивного пакета, так как последнее обычно бывает модифицировано, в результате чего внесение изменений может быть затруднено.
• Исходный код pppd. Исходный код демона PPP можно получить по адресу
ftp://cs.anu.edu.au/pub/software/ррр/
.
• OpenSSL. MPPE-дополнения требуют, чтобы в вашей системе были установлены OpenSSL и файлы заголовков OpenSSL. Требуемые данные можно скопировать с узла
http://www.openssl.org
.
• Дополнения к ядру Linux. На узле
http://mirror.binarix.com/ррр-mppe/
надо найти файлы, начинающиеся с
linux
и заканчивающиеся
patch.gz
, например
linux-2.4.16-openssl-0.9.6-bmppe.patch.gz
.
• Дополнения к pppd. Дополнения к программе
pppd
также доступны по адресу
http://mirror.binarix.com/ppp-mppe/
. Имя соответствующих файлов начинается с
ррр
и заканчивается
patch.gz
, например
ррр-2.4.1-openssl-0.9.6-mppepatch.gz
.
Для того чтобы исключить несоответствие версий, надо начать с файлов дополнений, а затем подобрать соответствующие версии ядра и пакета
pppd
. Чтобы дополнить и использовать полученные средства, надо распаковать архивы с исходными кодами ядра и
pppd
, распаковать файлы дополнений (выполнив команду
gunzip filename.patch.gz
), дополнить исходные коды (
cd каталог_с_исходными_кодами; patch -p1 < patchfile.patch
), сконфигурировать пакеты (
make menuconfig
или
make xconfig
— для ядра Linux и
./configure
— для
pppd
), скомпилировать пакеты (
make bzImage
и
make modules
— для ядра Linux и
make
— для
pppd
) и инсталлировать пакеты (выполнив команду
make modules_install
и сконфигурировав LILO для Linux, а также выполнив команду
make install
для
pppd
).
Независимо от того, используете ли вы дополненные варианты программ или дополнили коды и скомпилировали программы самостоятельно, для того, чтобы обеспечить поддержку кодирования, надо перезагрузить компьютер с указанием нового ядра.
Если PPTP-клиент предназначен для выполнения в системе Windows, настроить его для работы с PoPToP несложно, так как в системе Windows предусмотрена поддержка PPTP. Для обеспечения работы PPTP-клиента в системе Linux требуется дополнительное программное обеспечение. В любом случае после установления VPN-соединения VPN-клиент работает так, как будто он является частью локальной сети. Отличие от реальной работы в локальной сети состоит в том, что скорость обмена оказывается гораздо меньшей.
Использование PPTP-клиента в системе Linux
PoPToP — это PPTP-сервер, выполняющийся в системе Linux. Для того, чтобы обеспечить взаимодействие компьютера, работающего под управлением Linux, с PoPToP или другим PPTP-сервером, необходим дополнительный программный пакет PPTP-Linux. Его можно поучить, обратившись по адресу
http://cag.lcs.mit.edu/~cananian/Projects/PPTP/
или
http://pptpclient.sourceforge.net
. На узле
http://pptpclient.sourceforge.net
содержатся исходные коды PPTP-Linux в виде TAR-архивов и в формате RPM, а также двоичный код для процессоров x86 и Alpha. Вам следует скопировать пакет PPTP-Linux и, если необходимо, скомпилировать его и установить на свой компьютер.
Подобно PoPToP, для поддержки кодирования PPTP-Linux использует программу
pppd
и средства ядра. Поэтому, чтобы могли установить соединения с шифрованием передаваемых данных, вам надо внести изменения в состав
pppd
и ядра. Способ внесения необходимых изменений рассматривался в предыдущем разделе. Требуемые для этого инструментальные средства содержатся на узле PPTP-Linux.
В состав пакета PPTP-Linux входит сценарий инсталляции
pptp-command
. Для установки PPTP-Linux необходимо выполнить следующие действия.
1. Запустите сценарий по команде
pptp-command
.
2. Сценарий выведет список из четырех опций: start, stop, setup и quit. Для активизации процедуры установки введите число 3.
3. Сценарий отобразит список из девяти пунктов, соответствующих вариантам настройки. Введите 2, чтобы выбрать пункт Add a New CHAP secret.
4. Система запросит локальное имя вашей системы. Это имя будет присвоено системе при работе в VPN. Если VPN-маршрутизатор выполняется в системе Windows, вам надо задать имя домена NetBIOS. Например, вы можете указать
arbor\\maple
, в результате чего ваша система получит имя
maple
в домене
arbor
.
5. Система запросит удаленное имя вашей системы. В большинстве случаев можно принять значение по умолчанию (пустую строку). Удаленное имя необходимо только тогда, когда в сети многократно используется одно локальное имя с различными паролями.
6. Система запросит пароль. Этот пароль должен совпадать с паролем, заданным при настройке PoPToP или другого VPN-сервера.
7. Сценарий снова отобразит список из девяти пунктов, позволяющий выбрать вариант настройки. На этот раз вам надо выбрать пункт 5 Add a NEW PPTP Tunnel.
8. Система отобразит список туннелей. Вероятнее всего, этот список будет пустым; в нем будет содержаться только пункт Other. Если вы увидите подходящий вам пункт, выберите его, но в большинстве случаев приходится выбирать Other.
9. Система запросит определение туннеля, в частности имя, IP-адрес VPN-сервера и атрибуты маршрутизации. Атрибуты маршрутизации совпадают с параметрами команды
route
. Например, выражение
add -host 172.19.87.1 gw DEF_GW
указывает на то, что система должна использовать адрес 172.19.87.1 в качестве шлюза по умолчанию.
10. Сценарий еще раз выведет список из девяти пунктов. Выберите пункт 7 Configure resolv.conf.
11. Выберите конфигурацию туннеля, созданную на шаге 9. Система запросит DNS-информацию, которая будет помещена в файл
/etc/resolv.conf
. Введите соответствующие данные.
12. Список из девяти пунктов появится на экране снова. Выберите пункт 8 Select a default tunnel.
13. Система запросит имя туннеля по умолчанию. Выберите туннель, созданный на шаге 9 (или любой другой).
14. При очередном появлении списка из девяти пунктов выберите пункт 9 Quit. Это приведет к завершению программы установки.
После выполнения описанных выше действий программа PPTP-Linux готова к взаимодействию с PPTP-сервером. Для подготовки РРТР VPN-соединения используется сценарий
pptp-command
. В списке, отображаемом на 3, надо выбрать пункт 1 (start). Программа запросит номер туннеля. После указания этого номера подготовка PPTP VPN-соединения завершится.
Проверить настройку VPN-соединения можно в таблице маршрутизации либо при подготовке к взаимодействию с сервером в системе VPN. Если VPN-сервер не доступен, проверьте VPN-маршрутизатор с помощью утилиты
ping
. Вы также можете использовать программу
traceroute
, чтобы выяснить, проходят ли пакеты через VPN-соединение. Если по обычному Internet-соединению пакеты проходят, это означает, что таблица маршрутизации составлена некорректно. Если путь к VPN-системам через VPN PPP-соединение отсутствует, Linux попытайтесь направить пакеты в сеть через обычное соединение. Использование PPTP-клиента в системе Windows
Очень часто PPTP-клиенты устанавливаются на компьютерах под управлением Windows, которые используют сотрудники, вынужденные часто работать вне офиса. PPTP-клиенты входят в состав систем Windows 9x/Me и Windows NT/2000/XP, но по умолчанию они не инсталлируются. Программное обеспечение PPTP будет работать только при наличии действующего Internet-соединения. Ниже описана процедура запуска РРТР-клиента в системе Windows Me.
1. Дважды щелкните на пиктограмме Add/Remove Programs в окне Control Panel. В результате на экране отобразится диалоговое окно Add/Remove Programs Properties.
2. В окне Add/Remove Programs Properties щелкните на вкладке Windows Setup.
3. Дважды щелкните на пункте Communications списка типов компонентов. На экране появится диалоговое окно Communications.
4. В окне Communications выберите пункт Virtual Private Networking.
5. Щелкните на кнопке OK сначала в окне Communications, а затем в окне Add/Remove Programs Properties. В результате в системе Windows будет установлено программное обеспечение PPTP. Если вам будет предложено перезагрузить компьютер, сделайте это.
6. После перезагрузки системы откройте папку Dial-Up Networking в Control Panel.
7. Дважды щелкните на пиктограмме Make New Connection. Вы увидите окно Make New Connection Wizard, показанное на рис. 26.3.
Рис. 26.3. При создании VPN-соединения выбирайте Microsoft VPN Adapter, а не модем, через который устанавливается соединение
8. Введите имя, идентифицирующее соединение, и выберите устройство Microsoft VPN Adapter (см. рис. 26.3).
9. Щелкните на кнопке Next. В окне Make New Connection отобразится поле редактирования, в котором надо ввести имя или IP-адрес сервера VPN.
10. Щелкните на кнопке Next. Система оповестит вас о том, что новое устройство создано. Щелкните на кнопке Finish.
В результате выполненных действий в окне Dial-Up Networking появится новая пиктограмма. Если вы дважды щелкнете на ней, Windows отобразит диалоговое окно Connect То, показанное на рис. 26.4. Укажите в нем имя пользователя и пароль и, если необходимо, измените имя или IP-адрес сервера VPN. После щелчка на кнопке Connect система установит соединение (это может занять несколько секунд). После этого в вашей системе появится дополнительный IP-адрес, соответствующий сети сервера VPN. Вы можете обращаться к компьютерам этой сети как к узлам локальной сети, например, просматривать сетевое окружение, пользуясь средствами My Network Places (в ранних версиях Windows использовалось название Network Neighborhood). Ресурсы сети будут доступны вам как локальные ресурсы. Однако не забывайте, что физически сеть не является локальной, поэтому скорость обмена с узлами этой сети будет значительно меньше, чем у компьютеров, реально подключенных к ней.
Рис. 26.4. Диалоговое окно Connect To предоставляет контроль над VPN-соединением
Как показано на рис. 26.4, в диалоговом окне Connect To флажок опции сохранения пароля не установлен. Если вы установите его, то, установив флажок опции Connect Automatically, вы укажете Windows, что соединение надо инициировать при загрузке системы. После щелчка на кнопке Properties будут доступны дополнительные средства настройки. На экране отобразится диалоговое окно, показанное на рис. 26.5, имя которого совпадает с именем VPN-соединения. Чаще всего используются опции, представленные на вкладках Networking и Security. С помощью элементов, расположенных на вкладке Networking, вы можете выполнять сжатие данных и протоколировать ход сеанса, кроме того, можно указать, какие протоколы должны поддерживаться средствами VPN. Щелкнув на кнопке TCP/IP Settings, вы можете указать системе на необходимость получать IP-адрес и адреса серверов DNS у сервера PPTP. На вкладке Security укрываются имя пользователя, пароль и имя домена NetBIOS. С помощью элементов, расположенных на ней, вы можете разрешить или запретить кодирование пользовательского имени и пароля.
Рис. 26.5. С помощью средств настройки клиента задаются параметры VPN-взаимодействия, используемые по умолчанию
Сервер FreeS/WAN выполняет те же функции, что и сервер PPTP, но он ориентирован на работу в системе Linux. Как и сервер PPTP, Frees/WAN поддерживает защищенные соединения в незащищенном сетевом окружении, например в Internet. Первое, что надо сделать для обеспечения работы FreeS/WAN, — это получить и инсталлировать программное обеспечение. Затем можно настроить систему и устанавливать соединения.
FreeS/WAN — очень сложный пакет, и в данной главе рассматриваются лишь некоторые его средства. Дополнительную информацию вы найдете в документации на FreeS/WAN, в частности в руководстве по настройке (
FreeS/WAN иногда поставляется с версиями Linux SuSE и Mandrake. Если в вашей системе нет пакета FreeS/WAN, скопируйте его с Web-узла FreeS/WAN, расположенного по адресу
http://www.freeswan.org
. На нем, а точнее на сервере FTP (
ftp://ftp.xs4all.nl/pub/crypto/freeswan/
), на который ссылаются Web-страницы, находятся исходные коды программ. Для поддержки FreeS/WAN требуются нестандартные средства ядра, поэтому при установке данного сервера надо перекомпилировать ядро. Если FreeS/WAN входит в состав дистрибутивного пакета Linux, это значит, что необходимые изменения ядра уже выполнены. При изложении материала данного раздела предполагается, что вы скопировали исходные коды FreeS/WAN с Web-сервера.
Для компиляции исходных кодов FreeS/WAN вам понадобятся следующие компоненты.
• Стандартные инструменты разработки. Для подготовки сервера FreeS/WAN нужны такие инструменты, как GCC,
make
, набор библиотек и файлов заголовков. Эти компоненты по умолчанию устанавливаются при инсталляции большинства версий Linux.
• Исходные коды ядра. При компиляции FreeS/WAN автоматически вносятся изменения в исходные коды Linux, расположенные в каталоге
/usr/src/linux
. Если вы собираетесь изменить конфигурацию сервера, сделайте это перед инсталляцией FreeS/WAN.
• Библиотека GMP. FreeS/WAN использует библиотеку GМР (
http://www.swox.com/gmp/
). Данная библиотека поставляется в составе многих дистрибутивных пакетов Linux. Если она отсутствует, вам следует установить ее.
• Библиотека ncurses. При настройке FreeS/WAN может потребоваться библиотека
ncurses
. Она не является необходимым компонентом, но наличие ее желательно. Эта библиотека часто используется, поэтому не исключено, что она установлена в вашей системе.
Для инсталляции FreeS/WAN выполните следующие действия.
1. Убедитесь, что на вашем компьютере установлены все описанные выше компоненты.
2. Распакуйте пакет FreeS/WAN, выбрав для размещения его содержимого произвольный каталог, например подкаталог каталога
usr/src
. После распаковки не копируйте и не перемещайте каталог
freeswan-версия
, так как это может повредить символьные ссылки.
3. Сделайте текущим каталог с исходными кодами FreeS/WAN и введите одну из команд, предназначенных для конфигурирования пакета, внесения изменений в ядро Linux и создания FreeS/WAN. Команда
make oldgo
ориентирована на использование существующей конфигурации ядра и установок FreeS/WAN, заданных по умолчанию, команда
make ogo
вызывает
make config
, команда
make menugo
использует для настройки ядра
make menuconfig
, а команда
make
вызывает
make xconfig
. Использование последних трех команд позволяет изменить конфигурацию ядра.
4. Введите команду
make kinstall
для создания ядра. В результате будут созданы ядро и необходимые модули, а также вызвана команда
make modules_install
для инсталляции модулей.
5. Измените конфигурацию LILO, GRUB или другого инструмента, используемого для загрузки ядра Linux. Вам надо скопировать файл ядра из каталога
/usr/src/linux/arch/architecture-code/boot
, отредактировать файл
/etc/lilo.conf
(или другой конфигурационный файл) и ввести команду
lilo
(или другую команду загрузки).
6. Перезагрузите компьютер. В процессе перезагрузки следите за тем, чтобы ядро системы было указано правильно.
С этого момента ядро вашей системы может поддерживать FreeS/WAN. В процессе установки должен быть создан файл
/etc/ipsec.secrets
, содержащий ключи кодирования. Этот файл будет использоваться в дальнейшем, сейчас же важно убедиться, что он есть в наличии и содержит некоторые ключи (ключи выглядят как наборы шестнадцатеричных цифр).
Для того чтобы можно было использовать средства FreeS/WAN, настройте как минимум два компьютера, принадлежащих различным сетям. В большинстве случаев обе системы выполняют роль маршрутизаторов, но, если понадобится, вы можете инсталлировать FreeS/WAN на отдельном компьютере, который должен взаимодействовать с удаленной сетью.
. Эти файлы предназначены для различных целей. В файле
/etc/ipsec.secrets
содержатся ключи кодирования, а в файле
/etc/ipsec.conf
— опции общего назначения. Создание ключей
Как было сказано ранее, при создании FreeS/WAN должен быть создан файл
/etc/ipsec.secrets
, содержащий ключи кодирования. Если этот файл не был создан или если ключи в нем отсутствуют, сгенерируйте ключи с помощью команды
# ipsec rsasigkey 128 > /root/rsa.key
Эта команда создает 128-битовый ключ и помещает его в файл
/root/rsa.key
. Указав значение параметра, отличающееся от приведенного в данном примере, вы можете сгенерировать ключ другой длины. Данные, полученные в результате выполнения этой команды, нельзя непосредственно использовать. В начало файла надо включить следующую строку:
: RSA {
Перед и после RSA обязательно должны быть пробелы. Кроме того, в конец файла надо включить как минимум один пробел, указав за ним закрывающую фигурную скобку (
}
). Полученный результат надо скопировать в файл
/etc/ipsec.secrets
. Описанные выше действия надо выполнить на обоих VPN-маршрутизаторах, реализованных с помощью FreeS/WAN.
В составе данных, сгенерированных посредством
ipsec rsasigkey
, содержится закомментированная строка, начинающаяся с
#pubkey=
. В ней указан открытый, или общий, ключ. Этот ключ надо передать системе, с которой должна взаимодействовать данная система. Установка опций в файле ipsec.conf
В большинстве случаев при инсталляции FreeS/WAN создается файл
/etc/ipsec.conf
. Установки по умолчанию, как правило, не обеспечивают выполнение сервером требуемых функций, но содержимое этого файла можно использовать как базу для дальнейшей настройки системы. В файле
/etc/ipsec.conf
содержатся три основных раздела:
config setup
,
conn %default
и
conn remotename
. Установка локальных опций
В разделе
config setup
содержатся локальные опции. В файле
/etc/ipsec.conf
, создаваемом по умолчанию, этот раздел имеет следующий вид:
config setup
# THIS SETTING MUST BE CORRECT or almost nothing will work;
# %defaultroute is okay for most simple cases.
interfaces=%defaultroute
# Debug-logging controls: "none" for (almost) none, "all" \
for lots.
klipsdebug=none
plutodebug=none
# Use auto= parameters in conn descriptions to control \
startup actions.
plutoload=%search
plutostart=%search
# Close down old connection when new one using same ID shows \
up.
uniqueids=yes
Наиболее важный компонент данного раздела — опция
interfaces
, которая сообщает FreeS/WAN о том, какие интерфейсы следует использовать для поддержки VPN- соединений. Значение по умолчанию
%defaultroute
указывает на то, что FreeS/WAN должен использовать маршрут по умолчанию. Однако вы можете указать конкретные интерфейсы. В следующем примере опция
interfaces
задает использование интерфейсов
eth0
и
ppp1
:
interfaces="ipsec0=eth0 ipsec1=ppp1"
Опции
klipsdebug
и
plutodebug
задают протоколирование функций KLIPS (Kernel IP Security — IP-защита ядра) и демона Pluto. Демон Pluto является частью пакета FreeS/WAN и поддерживает обмен ключами. Если в процессе работы возникают проблемы, вам надо задать для этих опций значение
all
.
Pluto может загружать соединения в память или автоматически запускать их при запуске FreeS/WAN. Опции
plutoload
и
plutostart
показывают, над какими соединениями надо выполнять соответствующие действия. В большинстве случаев можно принять значения данных опций по умолчанию, но, возможно, вы захотите указать лишь некоторые соединения; для этого надо задать их имена. Установка опций, используемых по умолчанию для описания соединений
Отдельные соединения описываются в разделах, которые начинаются с ключевого слова
conn
. Наряду с реальными соединениями FreeS/WAN поддерживает соединение
%default
. В разделе, соответствующем этому соединению, обычно содержатся следующие опции.
•
keyingtries
. Если соединение установить не удалось, FreeS/WAN предпримет новую попытку. Значение 0 данной опции указывает на то, что попытки установить соединение должны продолжаться бесконечно. Если вы хотите ограничить число попыток, укажите в качестве значения опции
keyingtries
конкретное число.
•
authby
. По умолчанию применяется метод аутентификации, задаваемый значением
authby=rsasig
. Согласно этому методу, для аутентификации должны использоваться ключи RSA. Существует другой способ аутентификации, но в данной главе он рассматриваться не будет.
Помимо приведенных выше опций, в данный раздел можно включить опции, которые будут рассматриваться в следующем разделе. Если вы обнаружите, что одна и та же опция содержится в описании нескольких соединений, перенесите ее в раздел по умолчанию. При этом снижается вероятность появления ошибок, а размеры конфигурационного файла уменьшаются.
Установка удаленных опций, ориентированных на конкретные системы
Каждое соединение требует настройки, для выполнения которой надо изменить содержимое соответствующего раздела
conn
. За ключевым словом
conn
следует имя соединения, а затем — опции. В начале строки, содержащей опцию, должен стоять хотя бы один пробел. Многие из опций, включаемых в раздел
conn
, определяют сетевые интерфейсы. Рассмотрим рис. 26.6, на котором изображена типичная сеть, созданная с помощью FreeS/WAN. VPN-маршрутизатор, расположенный сверху, считается "левым". Вам необходимо указать FreeS/WAN IP-адреса, используемые в данной конфигурации. Для этого используются следующие опции.
•
left subnet
. Локальная подсеть, к которой подключен маршрутизатор FreeS/WAN. В примере, показанном на рис. 26.6, это сеть 172.16.0.0/16.
•
left
. Адрес, связанный с внешним интерфейсом сервера VPN. В большинстве случаев для этой опции задается значение %defaultroute, но вы можете указать конкретный IP-адрес. На рис. 26.6 это адрес 10.0.0.1.
•
leftnexthop
. IP-адрес обычного маршрутизатора, к которому подключена система VPN. В примере, показанном на рис. 26.6, используется адрес 10.0.0.10. Подобная информация необходима, так как KLIPS не применяет обычные средства маршрутизации, реализованные в ядре, а передает данные непосредственно следующему маршрутизатору.
•
leftfirewall
. Если подсеть, обслуживаемая VPN-маршрутизатором, содержит IP-адреса, которые не маршрутизируются обычными средствами (например, если она использует средства NAT), либо если VPN-маршрутизатор выполняет также функции брандмауэра, необходимо задать
leftfirewall=yes
.
•
rightnexthop
. В качестве значения этой опции задается IP-адрес обычного маршрутизатора, который доставляет пакеты удаленной сети.
•
right
. Данная опция указывает на внешний сетевой интерфейс удаленного VPN-маршрутизатора. Подобно
left
, вы можете принять значение этой опции по умолчанию.
•
rightsubnet
. Блок IP-адресов удаленной подсети. В примере, показанном на рис. 26.6, это сеть 192.168.1.0/24.
•
leftid
. Идентификатор "левой" системы. Это может быть IP-адрес, имя домена или имя узла, которому предшествует символ
@
(например,
@vpn.threeroomco.com
). Имя узла, перед которым указан символ
@
, означает, что система не должна пытаться преобразовать имя в IP-адрес.
•
rightid
. Значение данной опции идентифицирует "правую" часть VPN-соединения.
•
leftrsasigkey
. Открытый RSA-ключ из файла
/etc/ipsec.secrets
на "левой" стороне VPN-соединения.
•
rightrsasigkey
. Открытый RSA-ключ из файла
/etc/ipsec.secrets
на "правой" стороне VPN-соединения.
•
auto
. Эта опция совместно с опциями
plutoload
и
plutostart
определяет, какие соединения должны загружаться и устанавливаться при запуске FreeS/WAN. Если установлены значения
plutoload=%search
и
auto=add
, соединения, соответствующие конфигурации, загружаются, а если заданы значения
plutostart= %search
и
auto=start
, соединения устанавливаются.
Рис. 26.6. Для определения конфигурации FreeS/WAN надо указать адреса, которые используются при формировании VPN
Не имеет значения, какую из систем вы назовете "левой", а какую "правой". Соединению следует присвоить имя, которое идентифицировало бы обе его стороны. Например, если одна из сетей расположена в Бостоне, а другая в Цинциннати, вы можете использовать имя
boscinci
, а затем называть систему, находящуюся в Бостоне, "левой", а систему, расположенную в Цинциннати, "правой". Одна и та же конфигурация используется на обеих сторонах соединения; FreeS/WAN выясняет, на какой стороне он находится, анализируя существующие сетевые соединения.
Соединение между двумя маршрутизаторами FreeS/WAN устанавливается следующим образом: на одной стороне программа
ipsec
запускается в режиме демона, а на другой стороне та же программа используется для инициализации соединения. Если настройка выполнена корректно, то соединение должно устанавливаться автоматически, как только программа
ipsec
начнет выполняться на обеих сторонах. Не имеет значения, какая из систем использует программу в режиме демона; в отличие от PPTP, FreeS/WAN не различает клиентскую и серверную системы.
Для того чтобы запустить программу
ipsec
в режиме демона, надо выполнить команду
# ipsec setup start
После выполнения этой команды система, в зависимости от значений опций
plutoload
,
plutostart
и
auto
, загружает соединение, ожидает установления соединения или инициирует соединение. Если при настройке системы вы указали на обеих сторонах соединения опцию
auto=add
, можете запустить сервер на одной стороне и ожидать запроса на установление соединения, переданного другой системой. Чтобы запрос был передан, надо выполнить команду
# ipsec auto --up имя
При вызове программы
ipsec
задается имя соединения, например
boscinci
. В результате выполнения данной команды система предпримет попытку установить соединение. Для того чтобы проверить, успешной ли была эта попытка, надо использовать команду
ipsec look
. Если в составе ответа будет содержаться таблица маршрутизации VPN, это означает, что соединение было установлено корректно. Вы также можете использовать для проверки обычные программы сетевого обмена, например
ping
,
traceroute
или
telnet
, однако, если удаленная сеть доступна из Internet, эти инструменты не могут подтвердить тот факт, что связь осуществляется именно через VPN.
После окончания настройки сети можно изменить конфигурацию в файле
/etc/ipsec.conf
. Конфигурацию можно скорректировать таким образом, что соединение будет автоматически устанавливаться при выполнении команды
ipsec setup start
. Для запуска сервера FreeS/WAN используется сценарий SysV или локальный сценарий запуска.
Система VPN призвана повысить безопасность при обмене по сети. Однако она же может открыть злоумышленнику доступ к сетевым ресурсам. Взаимодействие компьютеров и сетей посредством VPN условно показано на рис. 26.1, 26.2 и 26.6. Однако из этих рисунков неочевиден тот факт, что многие из соединений по сути представляют собой два соединения. В качестве примера рассмотрим VPN на базе PPTP, в которой сеть использует VPN-маршрутизатор для взаимодействия с компьютерами под управлением Windows. Реально компьютер Windows имеет два интерфейса: один предназначен для обмена средствами VPN, другой представляет собой обычное Internet-соединение. Логическая структура такой системы представлена на рис. 26.7.
Рис. 26.7. Несмотря на то что VPN-соединение обеспечивает защиту передаваемых данных, взаимодействующие системы поддерживают обычные Internet-соединения, которые могут быть использованы для организации атаки
Обычно клиенты VPN считаются клиентами, пользующимися доверием, и при работе с ними не принимают меры предосторожности, как при обмене с обычными Internet-узлами (по сути, мерами предосторожности являются сами VPN-соединения). В результате, если в защите клиентов Windows имеются недостатки, они могут использоваться для организации атаки. Несмотря на то что сеть защищена брандмауэром, VPN-клиенты рассматриваются как локальные компьютеры, поэтому данные, передаваемые ими, не обрабатываются брандмауэром. Если на компьютере, выполняющем роль VPN-клиента, появился вирус, не исключено, что он сможет найти путь на узлы локальной сети, несмотря на наличие брандмауэра.
Повысить уровень безопасности при использовании VPN можно следующими способами.
• Обеспечить защиту на обеих сторонах VPN. Если обе стороны VPN-соединения одинаково хорошо защищены, то в безопасности будет и вся виртуальная сеть. Такой подход эффективен, когда VPN-соединение устанавливается между локальными сетями: VPN-маршрутизаторы и брандмауэры обеспечивают достаточный уровень защиты. Если же VPN-соединение устанавливается с отдельными компьютерами, реализовать этот способ сложнее, поскольку удаленных VPN-узлов может быть много, кроме того, системный администратор не имеет возможности контролировать их работу. Если пользователь решит установить на своем домашнем компьютере программу, неидеальную с точки зрения безопасности, помешать ему невозможно.
• Контроль обмена с VPN-клиентами. Определив правила брандмауэра, ограничивающие доступ к сетевым ресурсам для удаленных VPN-клиентов, вы тем самым исключите их из числа узлов, пользующихся доверием. На первый взгляд кажется, что при таком подходе теряются все преимущества VPN, но вы можете задать для VPN-клиентов лишь часть тех ограничений, которые устанавливаются для обычных Internet-узлов. Если пользователь VPN не работает со средствами X Window, вы можете блокировать для его компьютера X-протоколы, в то время как при работе в локальной сети применение этих протоколов разрешено. Этим вы сократите возможности организации атаки с использованием VPN-узла.
Хорошие результаты дает сочетание этих подходов. Вы можете потребовать от сотрудников, использующих PPTP-клиенты, установить на своих компьютерах брандмауэры и одновременно ограничить их доступ, предоставив им возможность обращаться только к отдельным узлам сети и использовать лишь определенные протоколы. Для создания правил, ограничивающих доступ, можно использовать программу
iptables
, которая рассматривалась в главе 25. Если вы имеете возможность контролировать обе стороны VPN-соединения, вы сможете больше внимания уделить реализации первого подхода и принять одинаковые меры безопасности для обеих систем.
Система VPN позволяет расширить локальную сеть за счет взаимодействия с внешними компьютерами. С ее помощью можно предоставить некоторым удаленным пользователям и даже целым сетям возможность обращаться к ресурсам локальной сети, недоступным для обычных Internet-узлов. Этот инструмент может оказаться очень полезным для организации обмена данными с пользователями, работающими с портативными компьютерами, и для объединения различных локальных сетей в одну виртуальную сеть. Функционирование VPN обеспечивается с помощью программных продуктов, часть которых ориентирована на работу в системе Linux. Наиболее часто для организации VPN используется протокол PPTP, реализованный в программах PoPToP и PPTP-Linux, а также протокол FreeS/WAN. PPTP в основном применяется для подключения к сети отдельных VPN-клиентов, a FreeS/WAN — для объединения нескольких сетей. Принимая решение об использовании VPN, необходимо рассмотреть вопросы защиты, в особенности учесть тот факт, что VPN-клиенты могут стать источниками опасности для ресурсов локальной сети.
