"Все дороги ведут в Рим" — гласит пословица. Нечто подобное можно сказать и о сетевых средствах Linux; в этом случае в роли Рима выступает ядро операционной системы. Рано или поздно весь сетевой трафик будет обработан ядром. Различные компьютеры и разные сети отличаются друг от друга, поэтому для ядра Linux предусмотрен ряд опций, изменяя значения которых вы можете оптимизировать систему с учетом задач, которые ей придется выполнять. Установку некоторых опций можно производить в процессе загрузки системы, передавая ядру необходимые параметры, либо впоследствии, после окончания загрузки. Подобные опции будут рассмотрены в последующих главах. Существуют также характеристики, для изменения которых надо перекомпилировать ядро системы.

В данной главе описаны опции, которые задают конфигурацию ядра. Сначала здесь рассматривается процедура настройки ядра. Затем обсуждаются опции, которые определяют свойства TCP/IP и других сетевых протоколов, а также сетевых фильтров. Далее речь пойдет о драйверах Linux, предназначенных для поддержки различных сетевых устройств. В конце главы кратко описывается процесс компиляции ядра системы.

На заметку

В этой главе компиляция ядра рассматривается лишь в общих чертах, основное внимание уделяется опциям, определяющим характеристики сетевых средств системы. Если вы хотите получить более подробную информацию о конфигурации ядра системы, обратитесь к документу Linux Kernel HOWTO (

http://www.linuxdoc.org/HOWTO/Kernel-HOWTO.html

) либо к соответствующим книгам, представляющим собой введение в операционную систему Linux.

Для того чтобы установить опции, определяющие процесс компиляции ядра, необходимо иметь в наличии исходный код ядра. Исходный код входит в состав всех дистрибутивных пакетов, но при установке системы можно либо разрешить, либо запретить копирование исходного кода на жесткий диск компьютера. Следует заметить, что в некоторых случаях исходный код, поставляемый в составе дистрибутивного пакета, может быть изменен по сравнению со стандартным кодом ядра (так, например, в состав кода могут быть включены специальные драйверы). Целесообразно вначале инсталлировать стандартное ядро, а затем, по мере необходимости, установить дополнительные модули (не исключено, что для выполнения ваших задач никакие дополнения не потребуются). Список основных узлов, содержащих архивы Linux, находится по адресу

http://www.kernel.org

ftp://sunsite.unc.edu

На заметку

Номер версии ядра системы состоит из трех чисел, разделенных точками. Если второе число четное (например, 2.4.17), то ядро называется стабильным, или рабочим. Нечетное второе число в номере версии (например, 2.5.2) указывает на то, что ядро находится в процессе разработки. Стабильное ядро обеспечивает более высокую надежность. Используя ядро, находящееся в процессе разработки, вы получаете возможность ознакомиться с новыми техническими решениями. Чаще всего в ядре с нечетным вторым числом номера версии используются новые драйверы, реализованы новые варианты интерфейса или применяются другие подобные новшества. Устанавливая систему для практического использования, желательно использовать ядро с четным вторым числом номера версии. Исключением является ситуация, когда необходимый вам драйвер присутствует только в версии с нечетным вторым числом. В этом случае можно также использовать обратный перенос (back-port) драйвера в одну из предыдущих стабильных версий.

Обычно исходный код ядра содержится в каталоге

/usr/src/linux

/usr/src

/usr/src/linux-2.4.17

/usr/src/linux

/usr/src/linux

Разархивировав исходный код ядра в каталог

/usr/src/linux

•

make config

•

make menuconfig

•

make xconfig

make menuconfig

Все три способа позволяют работать с одними и теми же опциями. Опции объединены в несколько категорий; некоторые из категорий содержат подкатегории. Если вы используете

make menuconfig

make xconfig

make xconfig

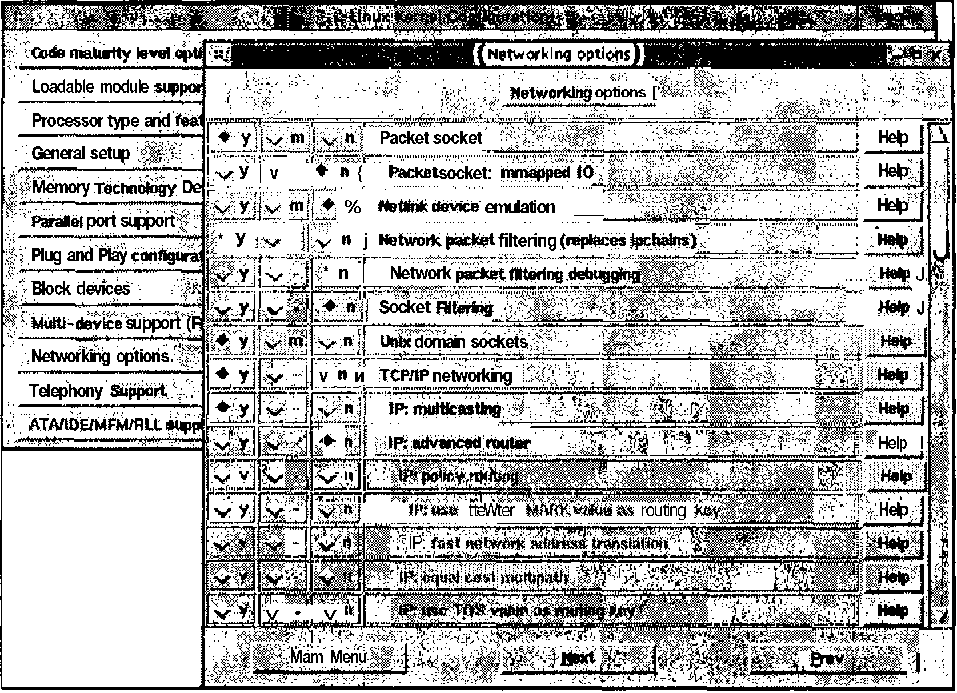

Рис. 1.1. Опции ядра Linux объединяются в категории и подкатегории, для каждой из которых предусмотрено отдельное меню

Для большинства опций предусмотрены переключатели. Примерами таких переключателей могут служить Y, M и N, показанные на рис. 1.1. Y и N указывают на присутствие или отсутствие опции в составе ядра, а M (сокращение от modular compilation — модульная компиляция) указывает на то, что соответствующие средства должны быть скомпилированы отдельный модуль, которые можно загружать и выгружать независимо от других компонентов ядра. Более подробно о настройке опций рассказывается ниже.

На заметку

Данная глава посвящена опциям версии 2.4.x ядра Linux, в частности, материал главы ориентирован на ядро 2.4.17. Опции, относящиеся к сетевым средствам, модифицировались раньше и, по-видимому, будут изменяться и в будущем. В версиях 2.2.x ядра опции в основном совпадают; различаются они лишь в деталях. В состав разрабатываемого ядра 2.5.x включено инструментальное средство CML2, предназначенное для настройки. Дополнительную информацию об этом инструменте можно получить по адресу

http://tuxedo.org/~esr/cml2/

.

Меню Networking Options содержит опции, влияющие на работу сетевых протоколов. Вы можете включить или исключить средства поддержки стека протоколов либо отдельных протоколов (в основном данные опции касаются семейства протоколов TCP/IP). Опции из этого меню позволяют также оптимизировать ядро для выполнения конкретных функций, например маршрутизации или фильтрации пакетов.

Низкоуровневые сетевые средства Linux позволяют программам передавать и принимать фрагменты данных, называемые пакетами, посредством специальных структур, которые называются гнездами (socket). В большинстве случаев обмен данными через гнездо осуществляется по тому же принципу, что и обмен данными с файлом. Стек сетевых протоколов обеспечивает передачу информации по адресу назначения, где происходит ее интерпретация.

В некоторых случаях желательно и даже необходимо изменить принцип обработки данных; иногда приходится расширять стандартный набор операций над пакетами. Сделать это позволяют специальные опции, рассмотрению наиболее важных из них посвящены разделы данной главы. Некоторые из опций кратко описаны ниже.

• Packet Socket. Эта опция позволяет приложениям непосредственно обращаться к требуемому протоколу, минуя некоторые уровни стека протоколов. Для большинства программ такая возможность не нужна; ее используют лишь инструментальные средства сетевой диагностики и специальные утилиты, действующие на нижнем уровне. В качестве примера подобных программ можно привести утилиту

tcpdump

• Packet Socket: Mapped IO. Если данная подопция Packet Socket включена, производительность инструментальных средств, использующих низкоуровневые соединения, повышается.

• Unix Domain Sockets. Некоторые важные программы Linux используют сетевые протоколы для обмена данными даже в том случае, если они выполняются на одном и том же компьютере. В качестве примеров можно привести средство протоколирования

syslogd

По умолчанию все три указанные опции устанавливаются. При необходимости вы можете запретить Packet Socket.

Опции сетевой фильтрации блокируют или преобразуют пакеты, поступающие на компьютер или покидающие его. Данные опции используются при создании брандмауэров и выполнении IP-маскировки (подробно эти вопросы будут обсуждаться в главе 25). Брандмауэры блокируют нежелательные обращения к компьютеру или сети, а IP-маскировка позволяет организовать работу в Internet пользователей всей локальной сети при наличии одного IP-адреса. Опции ядра системы, предназначенные для фильтрации, перечислены ниже.

• Socket Filtering. В обычных условиях ядро направляет все пакеты, полученные через некоторое гнездо, программе, которая создала это гнездо. Опция Socket Filtering позволяет указать ядру на то, что принятые пакеты должны быть сначала переданы небольшой программе (которая называется фильтром). Эта программа способна блокировать некоторые из пакетов. Как правило, программы могут работать без данной опции. Исключение составляют последние варианты серверов DHCP и клиентов DHCP. Если в вашей сети используются средства DHCP (Dynamic Host Configuration Protocol — протокол динамической конфигурации узла), данная опция должна быть установлена.

• Network Packet Filtering. Данная опция является наиболее важным средством фильтрации, так как именно она делает возможной работу брандмауэра и IP-маскировку. Обычно опция Network Packet Filtering устанавливается; при этом становится доступной опция Network Packet Filtering Debugging, которую можно использовать для решения возникающих проблем. Кроме того, становится также доступным подменю IP: Netfilter Configuration. В этом подменю отображаются описанные ниже опции.

• Connection Tracking. Эта опция обеспечивает более высокую степень контроля над сетевыми соединениями, чем это возможно в обычных условиях. Как правило, маршрутизаторы ограничиваются пересылкой информационных пакетов между сетевыми интерфейсами. Если опция Connection Tracking активна, система запоминает IP-адрес источника, IP-адрес назначения и порты для дальнейшего использования. Эта возможность необходима для реализации IP-маскировки. В других случаях опцию Connection Tracking можно отключить. Если данная опция установлена, доступны опции поддержки FTP, что позволяет обеспечить работу данного протокола при наличии IP-маскировки.

• IP Tables Support. Данная опция включает поддержку ядром утилиты

iptables

iptables

•

ipchains

ipchains

ipchains

iptables

ipchains

ipchains

•

ipfwadm

ipfwadm

ipfwadm

ipfwadm

iptables

ipchains

ipfwadm

iptables

По мере перехода от версий 2.0.x к версиям 2.4.x ядра Linux средства поддержки фильтрации пакетов становились все сложнее. В ядре 2.4.x предусмотрены многие дополнительные возможности; создавая брандмауэр, важно активизировать те опции, которые необходимы для решения конкретной задачи. Если вы сомневаетесь, нужна ли та или иная опция из меню IP: Netfilter Configuration, рекомендую вам установить ее. В этом случае объем ядра несколько возрастет, но вы получите возможность использовать различные правила брандмауэра.

Внимание

Вам может показаться, что использовать правила брандмауэра на машине под управлением Linux не обязательно, особенно если она находится в сети, которая защищена выделенным брандмауэром. К сожалению, в системе защиты многих сетей есть недостатки, поэтому дополнительные меры предосторожности не помешают. Возможно, вам потребуется установить на своем компьютере дополнительный простой брандмауэр.

Маршрутизатор — это компьютер, который непосредственно передает данные из одной сети в другую. Маршрутизаторы также часто называют шлюзами. Так, например, маршрутизатор может понадобиться для связи сети, принадлежащей отделу большой корпорации, с корпоративной сетью. Корпорация, в свою очередь, использует маршрутизатор для обеспечения связи своей сети с Internet. Рассмотрению опций маршрутизации посвящена глава 24. Сейчас вам достаточно знать лишь то, что для ядра Linux предусмотрен ряд опций, являющихся подопциями IP: Advanced Router.

Работа Internet обеспечивается за счет протоколов семейства TCP/IP, в частности, для передачи пакетов используется протокол IP (IPv4). К сожалению, на сегодняшний день уже невозможно игнорировать тот факт, что версия IPv4 устарела. Для представления IP-адреса в IPv4 используется 32-разрядное число, т.е. общее число адресов равно 2³², или 4294967296. Вследствие неэффективности механизма распределения адресов реальное их количество оказывается намного меньшим. В результате возникла проблема нехватки IP-адресов. Кроме того, недостатки в защите IPv4 позволяют злоумышленникам вмешиваться в сеансы сетевого взаимодействия. На момент написания данной книги, т.е. в 2002 г., с проблемами, связанными с использованием IPv4, еще можно мириться, но их придется решить в течение ближайшего десятилетия.

В настоящее время разрабатывается версия IPv6, призванная заменить IPv4. В IPv6 поддерживаются 128-разрядные IP-адреса. Общее число IP-адресов равно 2¹²⁸, или 3,4×10³⁸ — приблизительно 2,2×10¹⁸ адресов на квадратный миллиметр поверхности Земли. IPv6 также обеспечивает дополнительные средства защиты. В настоящее время число сетей, в которых используется IPv6, очень мало. Если ваш компьютер подключен к такой сети или если вы собираетесь в качестве эксперимента организовать обмен данными во внутренней сети предприятия посредством IPv6, вам надо активизировать средства поддержки IPv6, установив для этого опцию IPv6 Protocol (Experimental) в меню Networking Options. После установки данной опции вам станут доступны дополнительные опции, объединенные в подменю IPv6: Netfilter Configuration. В этом подменю также находятся описанные ранее опции фильтрации, но они ориентированы на работу с протоколом IPv6.

На заметку

Чтобы активизировать средства поддержки IPv6, надо установить значения Yes опции Prompt for Development или Incomplete Code/Drivers в меню Code Maturity Level Options. To же самое надо сделать при работе с любыми "экспериментальными" драйверами. Со временем эксперименты с IPv6 закончатся, и опция, включающая поддержку IPv6, будет относиться к числу основных опций. Пока это не произошло, при работе с IPv6, как и при использовании других "экспериментальных" средств, следует соблюдать осторожность.

Предположим, что компьютер под управлением Linux действует как маршрутизатор в сети с напряженным трафиком или выполняет роль сервера и обрабатывает при этом большой объем данных. При этом может возникнуть ситуация, когда система будет в течение некоторого времени получать большее число пакетов, чем она может обработать. Очевидно, что в этом случае необходимы специальные средства планировки, которые устанавливали бы очередность передачи пакетов. Как правило, в системе Linux используется стратегия FIFO (first in/first out — "первый пришел — первый вышел"), согласно которой пакет, предназначенный для передачи, находится в очереди до тех пор, пока не будут переданы все пакеты, поставленные в очередь раньше него. Но в некоторых случаях необходимо предоставить пакетам определенного типа некоторые преимущества. Это могут быть пакеты, адресованные в конкретную сеть, или пакеты, которые содержат информацию, соответствующую определенному протоколу. Так, например, пакеты, содержащие информацию реального времени, например данные Internet-телефонии, целесообразно передавать вне очереди. Назначать приоритеты пакетам позволяют опции QoS (quality of service — качество сервиса). Эти опции доступны посредством подменю QoS and/or Fair Queuing меню Networking Options.

Для того чтобы реализовать систему QoS, необходимо выбрать опцию QoS and/or Fair Queuing в одноименном меню. В результате автоматически устанавливается ряд опций этого меню. Другие опции задаются отдельно. Основными из них являются опции планирования передачи пакетов и организации очереди, такие как CBQ Packet Scheduler и SFQ Queue. Эти опции позволяют ядру выполнять более сложную обработку пакетов по сравнению с традиционно используемым принципом FIFO. Опции QoS Support и Packet Classifier API, а также их подопции позволяют использовать Differentiated Services и Resource Reservation Protocol. При этом появляется возможность обмена QoS-приоритетами с другими маршрутизаторами. Если все маршрутизаторы на пути от одного узла к другому поддерживают совместимые между собой протоколы QoS, скорость передачи важных данных может быть увеличена за счет задержки информации, время доставки которой некритично.

Если система не выполняет функции маршрутизатора, опции QoS в ней, как правило, не используются. Если же вы создаете маршрутизатор, а в особенности, если он планируется для использования в сети с интенсивным обменом данными, желательно установить эти опции. Активизировав одну опцию, целесообразно активизировать и все остальные, в противном случае система не будет обладать должной гибкостью. Так, например, если вы не установите опцию U32 Classifier, то не сможете задавать приоритеты исходя из адресов назначения пакетов.

На практике использование средств QoS предполагает применение расширенных средств маршрутизации, таких как

ip

tc

ip

tc

http://snafu.freedom.org/linux2.2/iproute-notes.html

http://diffserv.sourceforge.net

В ядре Linux предусмотрена поддержка нескольких протоколов высокого уровня. Благодаря этому коды, отвечающие за работу с этими протоколами, выполняются намного быстрее, чем соответствующие коды обычных пользовательских программ. Кроме того, поддержка высокоуровневых протоколов в ядре обеспечивает более тесную интеграцию этих протоколов с остальными компонентами операционной системы. Например, включение в состав ядра средств поддержки NFS позволяет монтировать удаленные ресурсы и использовать их так же, как и компоненты локальной файловой системы. В версиях 2.4.x ядра реализована поддержка трех важных высокоуровневых протоколов: HTTP, NFS и SBM/CIFS.

На заметку

В приведенном перечне содержатся не все протоколы, поддерживаемые ядром. Кроме указанных выше, ядро Linux позволяет работать и с другими протоколами, в частности, с различными протоколами, обеспечивающими разделение сетевых ресурсов.

Работа World Wide Web в основном базируется на использовании протокола HTTP (Hypertext Transfer Protocol — протокол передачи гипертекстовой информации). По сути, в ядре Linux реализован простой сервер HTTP, который включается при установке опции Kernel HTTPd Acceleration. Для настройки и активизации этого сервера в псевдофайлы, находящиеся в каталоге

/proc/sys/net/khttpd

Реализовать сервер HTTP в составе ядра оказалось сравнительно не сложно, так как передача клиенту статических Web-страниц (документов, содержимое которых не изменяется при различных обращениях клиентов) мало отличается от копирования файлов с диска на удаленные компьютеры. Ядро может выполнять эту операцию гораздо эффективнее, чем пользовательские программы. Для обслуживания запросов, связанных с предоставлением динамических Web-страниц, а также запросов, предполагающих сложную обработку статических документов, ядро обращается к обычному Web-серверу, например Apache. При этом нет необходимости в специальных настройках Apache; этот сервер попросту "не видит" запросов на получение статических Web-страниц.

NFS (Network Filesystem — сетевая файловая система), разработанная Sun, предназначена для организации совместного использования файлов несколькими компьютерами. Благодаря NFS обращение к удаленным файлам осуществляется так же, как и обращение к файлам на локальной машине. Поддержка NFS реализована в ядре Linux. Подробно вопросы работы с NFS рассматриваются в главе 8. Для того чтобы иметь возможность монтировать каталоги, экспортируемые другими компьютерами, надо установить опции, отвечающие за поддержку NFS. Опции, включающие средства клиента и сервера NFS, содержатся в подменю Network File Systems меню File Systems (а не в меню Networking Options, как это можно было бы ожидать). Опции для работы с NFS перечислены ниже.

• NFS File System Support. Эта опция включает базовые средства поддержки клиента NFS (т.е. средства, позволяющие монтировать удаленные каталоги NFS и пользоваться ими так же, как и фрагментами локальной файловой системы).

• Provide NFSv3 Client Support. За время своего развития система NFS претерпела многочисленные изменения. Последней была разработана версия 3 (NFSv3). Поддержку этой версии необходимо задавать явно, так как стандартные средства, включаемые с помощью NFS File System Support, не обеспечивают надежную работу NFSv3. Для поддержки NFSv3 опция NFS File System Support также должна быть установлена.

• Root File System on NFS. Чтобы эта опция стала доступной, надо установить опцию IP: Kernel Level Autoconfiguration в меню Networking Options. Опция Root File System on NFS позволяет монтировать внешний каталог как корневую файловую систему Linux. Эта возможность обычно используется только на бездисковых рабочих станциях.

• NFS Server Support. Чтобы компьютер под управлением Linux мог работать как сервер NFS (т.е. мог предоставлять свои каталоги другим компьютерам), желательно установить данную опцию. В большинстве случаев она позволяет ускорить работу сервера NFS.

• Provide NFSv3 Server Support. Если вы хотите обеспечить работу сервера NFS, ориентированного на использование средств ядра, установите данную опцию. Как и в случае NFSv3-клиента, для поддержки NFSv3 должны также быть включены базовые средства NFS.

На заметку

Чаще всего средства NFS используются в Linux и различных версиях UNIX. Обмен файлами с прочими системами реализуется другими средствами, одно из которых рассматривается ниже.

NFS — не единственный протокол, обеспечивающий разделение файлов. В Macintosh для этой цели используется AppleTalk; большой популярностью пользуются также протоколы IPX/SPX, разработанные Novell. В системе Linux, помимо NFS, часто применяется система Samba, которая реализует протокол SMB (Server Message Block — блок сообщений сервера). Эти средства известны также под названием CIFS (Common Internet Filesystem — общая межсетевая файловая система). Подробно настройка и использование Samba рассматриваются в главе 7.

Samba предоставляет средства, необходимые для того, чтобы система Linux функционировала как SMB/CIFS сервер; при этом специальная настройка ядра не требуется. Если вы хотите монтировать в Linux разделяемые каталоги SMB/CIFS, вам надо установить опцию File System Support, которая действует подобно опции NFS File System Support. Две подопции (Use a Default NLS и Default Remote NLS Option) обеспечивают преобразование имен файлов на основе NLS (National Language Support — поддержка национальных языков). Эти опции полезны при использовании алфавитов, отличных от латинского, например кириллицы, а также символов с дополнительными элементами.

На заметку

Чтобы обеспечить работу Linux как клиента SMB/CIFS, не обязательно устанавливать опции ядра SMB/CIFS. Это также позволяет сделать программа

smbclient

. Данная программа не монтирует ресурсы; для передачи разделяемых файлов предоставляется интерфейс, подобный интерфейсу клиентской программы FTP.

Несмотря на то что семейство протоколов TCP/IP, обеспечивающее работу глобальной сети Internet, пользуется широкой популярностью, в системе Linux также реализованы другие стеки протоколов. Опции, включающие поддержку различных сетевых протоколов, представлены в меню Networking Options. Многие из опций, содержащихся в этом меню, на самом деле являются подопциями TCP/IP Networking. За ними следуют опции, соответствующие другим протоколам; некоторые из них перечислены ниже.

• Asynchronous Transfer Mode (ATM). Этот набор экспериментальных опций предназначен для поддержки аппаратных средств и протоколов ATM. Опции ATM в равной мере относятся как к аппаратным средствам, так и к сетевым протоколам, но в версии ядра 2.4.x они, как и другие опции поддержки сетевых протоколов, сосредоточены в меню Networking Options.

• The IPX Protocol. Семейство протоколов IPX (Internetwork Packet Exchange — межсетевой обмен пакетами), разработанное Novell, применяется во многих сетях, в частности в Netware. Для работы с этими протоколами вам потребуется дополнительное программное обеспечение, например Mars_nwe (дополнительную информацию о нем вы можете получить по адресу

http://www.redhat.com/support/docs/tips/Netware/netware.html

• AppleTalk Protocol Support. Компания Apple разработала стек протоколов АрpleTalk, предназначенный для разделения файлов и принтеров на компьютерах Macintosh. Для поддержки AppleTalk в Linux используются средства ядра, а также пакет Netatalk (

http://netatalk.sourceforge.net/

• DECnet Support. Корпорация DEC (Digital Equipment Corporation) разработала для своих компьютеров сетевую технологию под названием DECnet. Система Linux включает средства поддержки DECnet, но для работы с данным стеком протоколов необходимо установить специальный программный пакет. Дополнительную информацию об использовании DECnet можно получить, обратившись по адресу

http://linux-decnet.sourceforge.net

В системе Linux также предусмотрены опции поддержки менее популярных протоколов, например Acorn Econet. В большинстве случаев при установке системы достаточно включить поддержку TCP/IP и одного-двух дополнительных стеков протоколов. Вследствие бурного развития Internet производители, ранее использовавшие собственные стеки протоколов, модернизировали свои инструментальные средства для работы с TCP/IP. Так, например, несмотря на то, что Apple в течение длительного времени применяла AppleTalk, средства разделения файлов на компьютерах Macintosh сейчас используют как AppleTalk, так и TCP/IP.

На заметку

В ядре Linux отсутствуют средства поддержки стека протоколов NetBEUI. Для работы с разделяемыми файлами Windows в настоящее время с успехом применяются средства SMB/CIFS.

В главе 3 детально рассматриваются стеки сетевых протоколов и их использование.

В меню Network Device Support содержатся опции, определяющие взаимодействие системы с различными сетевыми устройствами. Самые важные из этих опций управляют использованием драйверов сетевых карт. Несмотря на то что в настоящее время наиболее распространены Ethernet-карты, в меню Network Device Support содержатся опции для работы и с другими устройствами, предназначенными для создания локальных сетей. Кроме того, Linux предоставляет опции, включающие драйверы устройств дальней связи и драйверы беспроводных устройств. Устройства PC Card (применяющиеся в портативных компьютерах) описаны в отдельном подменю, которое входит в состав меню Network Device Support. Вы также можете выбрать устройства, позволяющие устанавливать соединения по телефонным линиям через модемы, и другие аппаратные средства.

Для того чтобы получить доступ к описанным выше опциям, надо установить опцию Network Device Support, которая находится в начале меню Network Device Support. Если вы не сделаете это, опции в данном меню будет не доступны.

На момент написания данной книги, т.е. в 2002 г., подавляющее большинство локальных сетей строились на базе Ethernet. Беспроводные технологии также пользуются определенной популярностью, но сети, созданные на их основе, проигрывают сетям Ethernet в скорости обмена. Одной из проблем, усложняющих процесс администрирования операционных систем, является тот факт, что число разновидностей Ethernet-карт исчисляется сотнями и даже тысячами.

К счастью, при построении Ethernet-карт применяется ограниченный набор микросхем, поэтому для поддержки подавляющего большинства таких устройств достаточно шестидесяти драйверов. Опции, управляющие использованием этих драйверов, сосредоточены в двух подменю: Ethernet (10 or 100Mbit) и Ethernet (1000 Mbit). Большинство опций находится в первом меню. Соответствующие им драйверы, как следует из названия подменю, ориентированы на устройства, обеспечивающие скорость обмена 10 и 100 Мбод. На момент написания этой книги наибольшей популярностью пользуются Ethernet-платы 100 Мбод (100-мегабитовая Ethernet), а в некоторых случаях применяются более новые платы 1000 Мбод (или гигабитовая Ethernet). Разрабатываются также Ethernet-карты 10 Гбод.

На заметку

Ethernet-сети различаются не только по скорости обмена данными, но и по типу кабеля. Для соединения устройств применяются коаксиальные кабели (в некоторых типах 10 мегабитовых Ethernet-сетей), витые пары (во всех 100-мегабитовых Ethernet-сетях, а также в некоторых типах 10-мегабитовых и гигабитовых Ethernet-сетей) и волоконно-оптические кабели (в некоторых типах гигабитовых Ethernet-сетей). Витые пары обеспечивают соединение на расстоянии до 100 метров (обычно такое соединение устанавливается между компьютером и концентратором либо коммутатором). Волоконно-оптические соединения допускают обмен данными на расстоянии до 5 километров.

Структура меню Ethernet (10 or 100 Mbit) далека от совершенства. В начале меню перечислены сетевые карты 3Com, SMC, Racal-Interlan и некоторых других производителей. За ними расположены устройства ISA (Industry Standard Architecture), затем следуют устройства EISA (Extended ISA), VLB (VESA Local Bus) и PCI (Peripheral Component Interconnect). Завершается список группой параллельных Ethernet-адаптеров. В результате для поиска требуемого устройства приходится просматривать две-три группы опций.

Существуют также Ethernet-устройства, драйверы которых не устанавливаются посредством опций меню Network Device Support или его подменю. Так, например, для устройств PC Card используются специальные драйверы, а адаптеры USB — Ethernet описаны в меню USB Support. Для того чтобы использовать устройство USB, вам надо, в зависимости от контроллера, присутствующего на материнской плате, установить либо опцию UHCI Support, либо OHCI Support, а также включить опцию, которая соответствует требуемому драйверу, например USB ADMtek Pegasus-Based Ethernet Device Support.

Несмотря на свою популярность, Ethernet — отнюдь не единственное устройство, позволяющее создать локальную сеть. В ядре Linux предусмотрена поддержка различных типов сетей. Число драйверов для устройств, отличных от Ethernet, невелико, но это не означает, что средства для организации соответствующих сетей разработаны недостаточно хорошо. Ниже приведены некоторые опции, присутствующие в меню Network Device Support.

• Token Ring. В течение многих лет технология Token Ring, разработанная IBM, была главным конкурентом Ethernet, однако начиная с 1990 г. преимущество Ethernet стало очевидным. Большинство карт Token Ring поддерживают скорость обмена до 16 Мбод, но в настоящее время появились модели 100 Мбод. Максимальное расстояние между устройствами в сети Token Ring составляет 150-300 метров. Средства поддержки устройств Token Ring сосредоточены в подменю Token Ring Devices меню Network Device Support.

• LocalTalk. Для компьютеров Macintosh компания Apple разработала сетевую технологию, включающую протоколы как аппаратного (LocalTalk), так и программного (AppleTalk) уровня. Для взаимодействия с сетями LocalTalk были разработаны устройства x86; некоторые из них поддерживает система Linux. Соответствующие опции находятся в меню AppleTalk Devices. Как ни странно, версия Linux, разработанная для Macintosh, не поддерживает LocalTalk. На момент написания данной книги максимальная скорость обмена данными в сети LocalTalk составляла 2 Мбод.

• ARCnet. Это сетевая технология, которая в основном используется в специальных целях, например, для подключения охранных устройств или для сбора результатов научных экспериментов. Устройства ARCnet обеспечивают скорость обмена от 19 Кбод до 10 Мбод. Соединение устройств осуществляется с помощью коаксиального кабеля, витой пары или волоконно-оптического кабеля. Опции поддержки ARCnet находятся в подменю ARCnet Devices. Помимо драйвера устройства, вам необходимо включить драйвер, предназначенный для поддержки формата ARCnet-пакетов (RFC 1051 или RFC 1201).

• FDDI и CDDI. FDDI (Fiber Distributed Data Interface — волоконно-оптический интерфейс распределенных данных) и CDDI (Copper Distributed Data Interface — "медный" интерфейс распределенных данных) предназначены для создания сетей со скоростью обмена информацией порядка 100 Мбод. Преимущество FDDI перед 10 мегабитовой Ethernet состоит в том, что данная технология обеспечивает связь на расстоянии до 2 километров. Следует заметить, что гигабитовая Ethernet с передачей данных по волоконно-оптическому кабелю обеспечивает дальность до 5 километров. Для того чтобы опции ядра 2.4.17, предназначенные для поддержки FDDI/CDDI, стали доступны, надо установить опцию FDDI Driver Support.

• HIPPI. HIPPI (High Performance Parallel Interface — высокопроизводительный параллельный интерфейс) обеспечивает скорость обмена данными 800 или 1600 Кбод. При соединении с помощью витой пары максимальная дальность составляет до 25 метров, многорежимное волоконно-оптическое соединение обеспечивает дальность до 300, а однорежимное волоконно-оптическое соединение — до 10 километров. Ядро 2.4.17 поддерживает единственное устройство HIPPI Essential RoadRunner. Заметьте, что драйвер данного устройства считается экспериментальным.

• Fiber Channel. Данный тип сетевого интерфейса поддерживает как волоконно-оптическое соединение, так и соединение с помощью обычного кабеля и обеспечивает скорость передачи данных 133-1062 Мбод. При использовании волоконно-оптического кабеля максимальная дальность составляет до 10 километров. Ядро поддерживает единственное устройство Fiber Channel Interphase 5526 Tachyon.

Некоторые из описанных выше сетевых сред, например Token Ring, используются для создания локальных сетей, компоненты которых размещаются в одном здании либо в нескольких зданиях, расположенных рядом. Другие, например FDDI и HIPPI, чаще применяются для организации соединения между компьютерами, расположенными на большом расстоянии, например, находящимися в различных помещениях на территории университетского городка. Поддержка этих технологий системой Linux означает, что компьютер под управлением Linux может выступать в роли маршрутизатора, связывающего между собой различные типы сетей.

На заметку

Далее в этой книге мы будем предполагать, что локальная сеть, к которой подключены компьютеры под управлением Linux, создана на базе технологии Ethernet. Если при решении конкретной задачи вам потребуется организовать поддержку других сетей, то единственное, что вам придется для этого сделать, — это изменить имя сетевого интерфейса. Устройствам Ethernet имена присваиваются следующим образом. Первое устройство имеет имя

eth0

, второе —

eth1

и т.д. Аналогично именуются другие устройства, например, первому устройству Token Ring присваивается имя

tr0

, а второму устройству FDDI — имя

fddi1

.

Термин "устройства с широкой полосой пропускания" имеет несколько значений. Во-первых, этот термин обозначает устройства, позволяющие одновременно передавать различные типы информации, например, видео, аудио и обычные цифровые данные. Во-вторых, устройствами с широкой полосой пропускания называют устройства с большой пропускной способностью, позволяющие увеличить скорость передачи данных по коммутируемым линиям (например, реализовать скорость обмена до 200 Кбод). Конечно, величина 200 Кбод выглядит более чем скромно по сравнению со скоростями, которые обеспечивает технология Ethernet, но все же 200 Кбод — это значительно больше, чем скорость 56 Кбод, которой позволяют добиться обычные телефонные линии.

Устройства с широкой полосой пропускания часто применяются в небольших компаниях для связи с серверами Internet-провайдеров или для организации взаимодействия компьютеров, расположенных далеко друг от друга. В большинстве случаев посредством устройств с широкой полосой пропускания пользователи подключают свои компьютеры к Internet. Этим данные устройства отличаются от других сетевых устройств, которые связывают несколько компьютеров в одну локальную сеть. Часто, подключая компьютеры пользователей через устройства с широкой полосой пропускания, провайдеры накладывают ограничения на их действия. Так, например, провайдер может запретить пользователю устанавливать на своем компьютере серверы.

На момент написания данной книги наиболее популярными из устройств с широкой полосой пропускания были DSL (Digital Subscribe Line — цифровая линия подписки) и кабельные модемы. Существует несколько разновидностей DSL, например ADSL (Asymmetric DSL — асимметричная DSL) и SDSL (Single-Line, или Symmetric DSL — одиночная линия, или асимметричная DSL). В процессе работы DSL-устройства передают высокочастотные сигналы по обычным телефонным линиям. Кабельные модемы пересылают данные по кабельным телевизионным сетям и используют полосу частот свободного телевизионного калана. Некоторые из устройств с широкой полосой пропускания передают данные через спутниковые системы, по радиоканалам и по волоконно-оптическим кабелям.

Большинство соединений с широкой полосой пропускания используют специальные внешние модемы, а подключение к локальным компьютерам производится через Ethernet-порты. Поэтому, для того, чтобы работа через такое соединение стала возможной, необходим Ethernet-адаптер, кроме того, надо обеспечить поддержку этого адаптера с помощью стандартного драйвера Linux. Сам по себе широкополосный модем может работать без специального драйвера, но некоторые провайдеры используют РРРоЕ (Point-to-Point Protocol over Ethernet — протокол межузлового взаимодействия через Ethernet). В этом случае необходимо обеспечить поддержку данного протокола в системе Linux, для чего надо установить опцию PPP over Ethernet в меню Network Device Support (эта опция считается экспериментальной). Для того чтобы опция PPP over Ethernet была доступна, необходимо включить опцию PPP. Средства РРРоЕ понадобятся также в том случае, если вы собираетесь запускать на вашем компьютере пакет Roaring Penguin РРРоЕ (этот пакет находится по адресу

http://www.roaringpenguin.com/pppoe/

Некоторые широкополосные модемы используют вместо Ethernet интерфейс USB. В ядре 2.4.17 поддержка данных устройств не предусмотрена, но Alcatel предоставляет Linux-драйверы для своего модема Speed Touch USB DSL (

http://www.alcatel.com/consumer/dsl/supuser.htm

http://www.linux-usb.org

Ряд широкополосных модемов, особенно предназначенных для установления низкоуровневых ADSL-соединений, поставляются вместе с внутренними PCI-картами. Лишь немногие из этих устройств поддерживаются в системе Linux. В частности, в ядре 2.4.17 предусмотрена поддержка General Instruments Surfboard 1000 и некоторых односторонних модемов. Односторонними (one-way) называются модемы, которые могут только принимать данные. При работе с такими модемами для передачи данных используются обычные модемы, взаимодействующие по телефонным линиям. В настоящее время односторонние модемы встречаются очень редко. Драйверы для модема Diamond 1MM DSL можно найти по адресу

http://www.rodsbooks.com/network/network-dsl.html

Компьютеры, расположенные на большом расстоянии друг от друга, часто соединяют с помощью выделенных линий, которые часто называют арендованными линиями. Роль выделенной линии чаще всего выполняет обычная телефонная линия, арендованная у телефонной компании. По такой линии не передается тональный сигнал, все меры по организации взаимодействия модемов должны принять специалисты, занимающиеся созданием сети. Сети, созданные на базе выделенных линий, обычно называют региональными сетями, или WAN (Wide-Area Network). При организации региональных сетей часто используются специальные внешние устройства, называемые WAN-маршрутизаторами. Для создания региональных сетей могут также применяться специальные интерфейсные карты. В системе Linux предусмотрена поддержка таких устройств; соответствующие опции находятся в подменю Wan Interfaces меню Network Device Support. Как и при работе со многими другими подменю, для того, чтобы получить доступ к опциям, которые соответствуют конкретным устройствам, необходимо включить опцию Wan Interfaces Support, расположенную в начале данного подменю.

В течение последних лет сети, созданные на базе беспроводных устройств, становятся все более популярными. Беспроводные технологии позволяют компьютерам обмениваться данными, даже если они не подключены к сети с помощью сетевых кабелей. Беспроводные сети очень удобно устанавливать, если прокладка кабеля по каким-либо причинам затруднена или в том случае, если пользователь, работающий на портативном компьютере, вынужден часто перемещаться и не имеет возможности подключиться к сетевому кабелю.

К сожалению, на момент написания данной книги беспроводные сети по многим характеристикам уступают Ethernet-сетям. Беспроводные сети гораздо дороже Ethernet-сетей, скорость передачи данных относительно мала, а разработка стандартов, регламентирующих структуру и работу таких сетей, еще продолжается. В настоящее время основными стандартами являются 802.11 и 802.11b. Стандарт 802.11 определяет скорость обмена 2 Мбод со снижением до 1 Мбод. Снижением называется повторный обмен инициализационными параметрами в случае, если уровень сигнала слишком низкий или если помехи искажают сигнал. Стандарт 802.11b определяет скорость 11 Мбод со снижением до 5,5, 2 и 1 Мбод. Существует также беспроводная технология Bluetooth, которая поддерживает скорость обмена до 1 Мбод. Основное направление развития беспроводных сетей связано с увеличением скорости передачи данных. Планируется разработать беспроводные версии ATM со скоростью обмена до 155 Мбод.

Как правило, беспроводные локальные сети создаются на базе беспроводных устройств PC Card, используемых в портативных компьютерах. В одних случаях эти устройства могут непосредственно обмениваться данными друг с другом, в других случаях для взаимодействия необходима базовая станция, которая может выполнять роль шлюза к сети, созданной традиционными средствами. С помощью базовой станции можно также организовать подключение к Internet. Существуют беспроводные ISA и PCI-карты, которые позволяют подключать к беспроводным сетям настольные компьютеры и рабочие станции. Для поддержки устройств PC Card, ISA и PCI в системе Linux необходимо установить соответствующие драйверы; для обеспечения работы базовой станции никакое специальное программное обеспечение не требуется.

Для включения средств поддержки беспроводных устройств в ядре Linux предусмотрены опции, которые содержатся в меню Wireless LAN (Non-Hamradio). Опции в данном меню расположены по типам устройств, а не по технологиям, используемым в них (например, 802.11b или Bluetooth). Кроме того, существуют пакеты Wireless Extensions и Wireless Tools, которые упрощают управление беспроводными сетями, созданными с помощью средств Linux. Информацию об этих пакетах можно найти по адресу

http://www.hpl.hp.com/personal/Jean_Tourrilhes/Linux/Tools.html

Большинство портативных компьютеров имеют как минимум одно гнездо PC Card. (Часто в документации по системе Linux для обозначения устройств PC Card используется старый термин PCMCIA. Устройства PC Card можно подключать и удалять в процессе работы компьютера. Поскольку при разработке системы Linux предполагалось, что сетевые интерфейсы не должны исчезать без предупреждения, для работы с устройствами PC Card создан специальный пакет Card Services. При подключении или удалении устройств PC Card инструменты Card Services соответственно запускают или останавливают компоненты ядра, имеющие отношение к этим устройствам. Дополнительную информацию о Card Services можно получить, обратившись по адресу

http://pcmcia-cs.sourceforge.net

В ядре 2.4.17 опции поддержки многих устройств PC Card находятся в меню PCMCIA Network Device Support. Некоторые из опций, соответствующих беспроводным устройствам, находятся в меню Wireless LAN (Non-Hamradio). После того как вы включите соответствующую опцию и сконфигурируете карту, она будет работать как обычное устройство ISA или PCI. Так, например, Ethernet PC Card распознается системой как устройство

eth0

Версии ядра, предшествующие 2.4.x, требуют для поддержки устройств PC Card специальный пакет драйверов. Следует также заметить, что многие устройства PC Card до сих пор не поддерживаются стандартным ядром Linux. Упомянутый выше пакет драйверов входит в набор Card Services. Если вы используете ядро 2.4.x, для работы с PC Card вам вряд ли придется устанавливать специальные драйверы; такие драйверы могут потребоваться для модемов, SCSI-адаптеров и других устройств.

Для установления связи по коммутируемой линии чаще всего используются обычные модемы. Чтобы обмен данными был возможен, необходимо также включить средства поддержки протокола PPP (Point-to-Point Protocol — протокол межузлового взаимодействия). Соединение по коммутируемой линии устанавливается из командной строки либо с помощью инструмента, предоставляющего графический пользовательский интерфейс. Подробно вопросы установления соединения будут рассматриваться в главе 2.

Для того чтобы активизировать средства поддержки PPP, надо установить опцию PPP (Point-to-Point Protocol) Support в меню Network Device Support. Если вы включите эту опцию, станут доступны некоторые дополнительные опции, например PPP Support for Async Serial Ports и PPP Deflate Compression. Эти опции не всегда необходимы, но в некоторых случаях они могут повысить эффективность обмена информацией за счет сжатия данных, передаваемых по линии связи. Если вы собираетесь использовать средства ядра PPPoE для работы через DSL-соединение, вам придется установить экспериментальную опцию PPP over Ethernet. Для некоторых дополнительных PPPoE-пакетов эта опция не нужна.

Протокол PPP часто используется при передаче информации через соединения, устанавливаемые без участия модема, например, при обмене данными между компьютерами, подключенными через последовательные порты. Следует заметить, что такое подключение применяется чрезвычайно редко, так как Ethernet-карты недорогие и обеспечивают гораздо более эффективное взаимодействие по сети. Соединение через последовательные порты обычно устанавливают на короткое время, когда нет смысла использовать сетевые карты.

PPP — не единственный протокол, посредством которого может осуществляться связь по коммутируемой линии. В ядре Linux поддерживается также протокол SLIP (Serial Line Internet Protocol — протокол Internet для обмена по последовательной линии), который выполняет практически те же функции, что и PPP. Особенности протокола SLIP таковы, что он плохо подходит для взаимодействия с Internet-провайдером, поэтому вам вряд ли придется использовать его. SLIP используется некоторыми инструментами Linux для выполнения действий на локальном компьютере. Например, утилита, поддерживающая dial-on-demand, т.е. устанавливающая PPP-соединение при обнаружении сетевой активности, использует SLIP для выявления попыток обращения к компьютерам за пределами локальной сети.

Помимо PPP и SLIP, для организации обмена данными между компьютерами может использоваться протокол PLIP (Parallel Line Internet Protocol — протокол Internet для обмена по параллельной линии). Как нетрудно догадаться, этот протокол применяется тогда, когда компьютеры соединены друг с другом через параллельный порт (порт принтера). Параллельный порт позволяет гораздо быстрее передавать данные, чем последовательный порт RS-232; несмотря на это, соединение через параллельный порт также применяется поскольку Ethernet обеспечивает более высокое быстродействие. Для того чтобы использовать протокол PLIP, надо установить опцию PLIP (Parallel Port) Support в меню Network Device Support; при этом предварительно следует активизировать опцию Parallel Port Support в одноименном меню, а при работе на x86 надо также выбрать опцию PC-Style Hardware. Информацию об организации сети PLIP можно получить в документе PLIP Mini-HOWTO (

http://www.linuxdoc.org/HOWTO/mini/PLIP.html

До сих пор мы рассматривали опции ядра, имеющие отношение к сетевым протоколам и аппаратным средствам, используемым для соединения вашего компьютера с сетью. Компиляция ядра непосредственно не связана с обеспечением сетевого взаимодействия, однако значение этой задачи нельзя недооценивать. Чтобы добавить или удалить некоторые сетевые средства, необходимо перекомпилировать ядро. В данном разделе рассматриваются основные вопросы компиляции и установки ядра системы.

Внимание

Если вы установили необходимые вам опции сетевого взаимодействия, это совсем не означает, что вы полностью выполнили настройку ядра. Существуют также опции, предназначенные для управления контроллерами EIDE, адаптерами SCSI, файловой системой на диске, а также многие другие опции. Несмотря на то что эти опции не рассматриваются в данной книге, они чрезвычайно важны для обеспечения нормальной работы операционной системы. Если вы неправильно установите значения соответствующих опций, система не будет загружаться либо будет работать некорректно (например, скорость обмена данными с диском может стать недопустимо низкой). Опции ядра подробно обсуждаются в документе Linux Kernel HOWTO, который находится по адресу

http://www.linuxdoc.org/HOWTO/Kernel-HOWTO.html

(и на многих других серверах). Вопросы настройки ядра также рассматриваются в ряде книг по Linux.

Как вы уже знаете, при настройке ядра можно включить или отключить некоторые свойства ядра, например, вы можете разрешить или запретить использование конкретного Ethernet-адаптера. На рис. 1.1 видно, что существуют опции, значения которых можно выбирать более чем из двух возможных вариантов. В качестве примера рассмотрим опцию Packet Socket. Для этой опции могут быть заданы значения Y, M и N. Значение Y (Yes) указывает на то, что средства, соответствующие данной опции, должны быть включены в основной файл ядра, а значение N (No) запрещает использование этих средств. Значение M задает некоторое "промежуточное" решение. Если вы выберете значение M, то соответствующие средства будут скомпилированы, но не войдут в основной файл ядра. Вместо этого фрагмент кода будет реализован как отдельный модуль ядра, который по мере надобности загружается или удаляется из памяти. Для опций, являющихся подопциями других опций (например, Packet Socket: Mmapped IO, показанной на рис. 1.1), значение M обычно не предусмотрено. Решение о включении их в основной файл ядра или реализации в виде отдельного модуля принимается в зависимости от значения родительской опции.

Средства, включенные в основной файл ядра, доступны с момента загрузки системы и до окончания ее работы. Ситуация, при которой фрагмент кода будет удален из памяти, возникнуть не может. Существуют опции, для которых реализующий их программный код должен быть включен в основной файл ядра. Так, например, файловая система, в которой содержится корневой каталог системы, должна быть доступна с момента загрузки, поэтому соответствующий драйвер должен быть включен непосредственно в ядро. Если вы установили рассмотренную ранее опцию Root File System on NFS, вам придется скомпилировать средства поддержки сетевых устройств и включить их в ядро.

На первый взгляд может показаться, что все средства, которые будут использоваться при работе системы, следует включить в основной файл ядра, однако такой подход имеет серьезный недостаток: при этом увеличивается объем оперативной памяти, занимаемой ядром. Кроме того, размер файла ядра на диске также увеличивается, что может создавать трудности при загрузке системы. Поэтому в системе Linux предусмотрена возможность компилировать средства, соответствующие большей части опций, в виде модулей. Это позволяет работать с ядром небольшого размера и в то же время обеспечивает поддержку большого количества разнообразных устройств. В частности, в виде модулей могут быть скомпилированы средства для работы с большинством сетевых устройств, поэтому драйверы, включаемые в состав дистрибутивных пакетов, обычно подготавливаются именно в таком виде.

Если администрирование компьютера под управлением Linux является вашей обязанностью, то именно вам предстоит решить, следует ли использовать драйверы сетевых карт, реализованные в виде модулей, или их следует включить в состав ядра. Если вы включите драйвер сетевой карты непосредственно в ядро системы, вам не придется обеспечивать при настройке системы, чтобы перед началом сетевого обмена загружался требуемый модуль. (На самом деле система, поставляемая как дистрибутивный пакет, изначально сконфигурирована так, что данная задача решается корректно.) С другой стороны, если вы администрируете большое количество компьютеров, на которых установлена система Linux, то, возможно, предпочтете создать ядро и набор модулей, которые будете устанавливать на различные компьютеры. В этом случае целесообразно реализовать драйверы в виде модулей.

Программные средства поддержки стека протоколов также могут быть непосредственно включены в ядро или скомпилированы как модули. (Исключением являются протоколы TCP/IP; их можно либо включить в основной файл ядра, либо не использовать вовсе; в виде модулей можно реализовать лишь средства, соответствующие некоторым подопциям опции, управляющей использованием данного стека протоколов.) Так, например, если вы знаете, что каталоги в файловых системах других компьютеров, предоставляемые средствами NFS, будут использоваться лишь непродолжительное время, целесообразно реализовать средства поддержки клиента NFS как отдельный модуль. Поступив таким образом, вы сэкономите часть оперативной памяти в течение времени, когда средства NFS не используются, но монтирование внешних каталогов будет осуществляться несколько дольше, чем это было бы в том случае, если бы фрагмент кода, реализующий клиент NFS, был включен непосредственно в ядро.

Как вы, наверное, поняли, однозначного ответа на вопрос, надо ли включать коды поддержки опций непосредственно в ядро или их следует компилировать как отдельные модули, не существует. Я рекомендую вам сначала выяснить, насколько часто соответствующие средства будут использоваться в процессе работы системы. Если они должны использоваться постоянно, включайте их в основной файл ядра; если же они будут задействованы лишь эпизодически, компилируйте их в виде отдельных модулей. Если размер ядра становится слишком велик и при его загрузке средствами LOADLIN (DOS-утилита для загрузки Linux) возникают проблемы, следует отдать предпочтение модульной организации ядра. Возможность загрузки с помощью LOADLIN желательно сохранить, так как это поможет справиться с некоторыми проблемами.

После того как вы сконфигурировали ядро системы, выполнив

make xconfig

# make dep

# make bzImage

# make modules

# make modules_install

Первая из этих команд выполняет подготовительную работу. Слово

dep

В результате выполнения второй команды строится основной файл ядра, который имеет имя

bzImage

/usr/src/linux/arch/i386/boot

zImage

bzImage

zImage

zImage

bzImage

bzImage

make vmlinux

i386

ррс

Команда

make modules

make modules_install

/lib/modules

/lib/modules

На заметку

Команды

make dep

,

make bzImage

(или эквивалентную ей команду) и

make modules

может выполнить любой пользователь, при условии, что он обладает правами чтения и записи данных в каталогах, содержащих исходные коды ядра. Выполнить команду

make modules_install

может только пользователь root.

В зависимости от установленных опций и от быстродействия компьютера, процесс компиляции ядра может занять от нескольких минут до нескольких часов. Как правило, основной файл ядра создается дольше, чем модули, но если число модулей велико, для их создания может потребоваться больше времени, чем для создания ядра. При компиляции на экран монитора выводится большое число сообщений, описывающих ход обработки исходных файлов. Иногда отображаются предупреждающие сообщения, на которые можно не обращать внимание. При появлении сообщения об ошибке компиляция прерывается.

Если вы корректно установили опции, компиляция ядра, как правило, проходит без проблем, но в некоторых случаях возникают ошибки. Проблемы, встречающиеся при компиляции ядра, описаны ниже.

• Ошибки в исходном коде или несовместимость кода. Иногда встречаются драйверы, которые содержат ошибки в исходном коде либо несовместимы с остальными компонентами ядра. Такая ситуация может возникнуть при работе с ядром, находящимся в процессе разработки, либо при попытке включить в состав ядра нестандартный драйвер. В этом случае при компиляции отображается одно или несколько сообщений об ошибке. Чтобы избавиться от ошибок, надо обновить версию ядра или, по крайней мере, заменить драйвер, который стал источником проблем. Если без этого драйвера можно обойтись, лучше вовсе отказаться от его использования.

• Отсутствие информации о зависимости файлов. Если работа драйвера зависит от другого драйвера, то первый драйвер должен выбираться лишь после того, как будет выбран второй. В некоторых случаях сценарий, посредством которого выполняется конфигурирование системы, работает некорректно. При компиляции ядра это проявляется следующим образом: каждый файл по отдельности компилируется нормально, но собрать файл ядра не удается. Если драйвер компилируется как отдельный модуль, то при попытке загрузить отображается сообщение об ошибке. Иногда в сообщении об ошибке содержится информация о том, какие действия надо предпринять, чтобы избавиться от нее. В некоторых случаях решить проблему удается, вызвав команду

make dep

• Устаревшие объектные файлы. Если вы компилируете ядро, а затем изменяете конфигурацию и компилируете его повторно, утилита

make

make clean

• Ошибка компилятора. GNU С Compiler (GCC) считается надежным компилятором, но бывают случаи, когда он становится источником проблем. Версия GCC, которая входит в состав Red Hat 7.0, не может скомпилировать ядро 2.2.x, но эта проблема устранена в версии ядра 2.4.x. (С Red Hat 7.0 поставляются две версии GCC; для того чтобы компиляция ядра была выполнена успешно, надо вместо

gcc

kgcc

• Проблемы с использованием аппаратных средств. GCC более интенсивно использует ресурсы компьютера по сравнению с другими программами, поэтому сбои аппаратных средств чаще проявляются в процессе компиляции ядра системы. Такие ошибки называются ошибками signal 11, так как GCC возвращает именно такое сообщение. Причиной подобных ошибок, как правило, являются неисправности в процессоре и оперативной памяти. Дополнительную информацию об этих проблемах и способах их устранения можно найти по адресу

http://www.bitwizard.nl/sig11

Если вы не можете самостоятельно разрешить проблемы, возникающие при компиляции ядра, отправьте сообщение в одну из групп новостей, посвященных системе Linux, например в

comp.os.linux.misc

Чтобы готовое ядро можно было использовать, его необходимо инсталлировать. Как было сказано ранее, скомпилированное ядро помещается в каталог

/usr/src/linux/arch/i386/boot

i386

/boot

bzImage-2.4.17

bzImage-2.4.17-xfs

make modules_install

/lib/modules/x.y.z

x.y.z

Копирования файла ядра в каталог

/boot

/etc/lilo.conf

lilo.conf

Листинг 1.1. Простой файл

lilo.conf

boot=/dev/sda

map=/boot/map

install=/boot/boot.b

prompt

default=linux

timeout=50

image=/boot/vmlinuz

 label=linux

 root=/dev/sda6

 read-only

На заметку

LILO используется на компьютерах x86. Работая на других компьютерах, вам придется ориентироваться на другие типы загрузчиков. Эти загрузчики во многом напоминают LILO и отличаются от него лишь некоторыми деталями. Описания этих загрузчиков можно найти в документации на конкретные дистрибутивные пакеты.

Для того чтобы при загрузке системы вы могли выбирать между старой версией ядра и вновь созданным ядром, выполните следующие действия.

1. Откройте файл

/etc/lilo.conf

2. Продублируйте строки файла, описывающие текущее ядро, используемое по умолчанию. Первая из этих строк начинается символами

image=

image=

other=

3. Модифицируйте строку

image=

image=/boot/vmlinuz

image=/boot/bzImage-2.4.17

4. Измените строку

label=

=

mykernel

2417

5. Сохраните внесенные изменения.

6. Введите команду

lilo

Внимание

Приведенные выше инструкции предполагают, что файл

/etc/lilo.conf

не содержит ошибок. При наличии ошибок выполнение п. 6 может привести к повреждению данных на жестком диске. Включая информацию о новом ядре, не изменяйте и не удаляйте другие данные, содержащиеся в файле.

При следующей загрузке компьютера LILO предложит вам указать, какое ядро должно использоваться при работе системы. В зависимости от настройки, вы сможете либо выбрать ядро в меню, либо указать имя ядра в строке после символов

lilo:

Если качество нового ядра устраивает вас, модифицируйте файл

/etc/lilo.conf

default=

=

lilo

Ядро Linux можно загрузить без использования LILO. В некоторых дистрибутивных пакетах вместо LILO содержится загрузчик Grand Unified Boot Loader (GRUB). Особенности конфигурирования GRUB описаны в документации на этот загрузчик. Кроме того, для загрузки Linux также можно использовать DOS-программу LOADLIN. Чтобы такая загрузка стала возможной, надо скопировать ядро на диск, доступный из DOS, например, в раздел DOS или на гибкий диск. Для загрузки Linux надо ввести следующую команду:

С:> LOADLIN BZIMAGE root=/dev/sda6 ro

В данном примере

BZIMAGE

/dev/sda6

ro

LOADLIN

LOADLIN

http://www.freedos.org

LOADLIN

dosutils

Ядро Linux непосредственно участвует в выполнении всех операций ввода-вывода, в частности в передаче данных по сети. Если компьютер под управлением Linux планируется подключать к сети, необходимо установить соответствующие опции ядра. Вы можете оптимизировать ядро для выполнения конкретной задачи, включив необходимые опции и отключив средства, которые не используются, а лишь напрасно занимают оперативную память компьютера. Большинство опций, имеющих отношение к взаимодействию по сети, располагаются в двух меню: Networking Options и Network Device Support. Эти меню включают ряд подменю. Установив требуемые опции, надо скомпилировать ядро системы, для чего необходимо выполнить несколько команд. Для того чтобы обеспечить загрузку ядра, следует изменить конфигурацию LILO.

Несмотря на то что ядро является главным компонентом системы Linux и помимо выполнения прочих задач контролирует процесс обмена данными по сети, настройка системы для работы в сети не исчерпывается конфигурированием ядра. В данной главе рассматриваются вопросы, имеющие непосредственное отношение к организации сетевого взаимодействия: использование статических IP-адресов, а также применение протоколов DHCP (Dynamic Host Configuration Protocol — протокол динамической настройки узла) и PPP (Point-to-Point Protocol). Протокол DHCP позволяет организовать автоматическое выделение IP-адресов, а протокол PPP обеспечивает соединение по коммутируемой линии. При использовании статических IP-адресов приходится устанавливать конфигурацию соответствующих компонентов системы вручную. Существует большое количество инструментальных средств, упрощающих как автоматическую, так и ручную установку конфигурации системы. Если вы собираетесь выполнять работы по администрированию системы, вам следует ознакомиться с этими инструментами. Однако, перед тем как приступать к обсуждению вопросов, связанных с настройкой системы, необходимо рассмотреть процесс загрузки сетевых драйверов.

Первым шагом в настройке сетевых устройств является загрузка соответствующих драйверов. Как было сказано в главе 1, драйверы подготавливаются к работе одним из двух способов: драйвер может быть непосредственно включен в состав ядра Linux либо скомпилирован в виде отдельного модуля. В первом случае загрузка сетевого драйвера не вызывает затруднений. Драйверам некоторых сетевых карт приходится передавать параметры, используя для этого опции загрузки. Если вы применяете LILO, параметры передаются посредством опции append, содержащейся в файле

/etc/lilo.conf

eth0

append="ether=0,0,0x240,eth0"

После ключевого слова

append

Если драйвер скомпилирован как отдельный модуль, параметры передаются ему посредством файла

/etc/modules.conf

/etc/conf.modules

alias eth0 ne options ne io=0x240

Приведенные выше две строки сообщают системе о том, что для устройства

eth0

ne

/etc/modules.conf

Если вы включили требуемую запись в файл

/etc/modules.conf

insmod

# insmod ne

В результате выполнения этой команды модуль

ne

/etc/rc.d/rc.local

/etc/rc.d/boot.local

В некоторых случаях передача данных происходит с помощью протоколов PPP, SLIP или PLIP, а компьютеры соединяются через последовательные или параллельные порты. При этом приходится отдельно загружать драйвер, предназначенный для управления устройством, и драйвер, поддерживающий протокол обмена данными. Такие драйверы подготавливаются так же, как и драйверы сетевых карт: они либо встраиваются непосредственно в ядро, либо компилируются в виде отдельных модулей. В некоторых случаях требуются дополнительные драйверы. Например, для использования модема, подключенного через интерфейс USB, требуются два или три драйвера.

Если в вашей локальной сети присутствует сервер DHCP, вы можете сконфигурировать систему Linux так, что компьютер будет автоматически получать у сервера IP-адрес, используя для этого клиентскую программу DHCP. Клиент DHCP ищет сервер DHCP, посылая в широковещательном режиме запрос, который принимают все компьютеры локальной сети. Если сервер отвечает на запрос и последующие переговоры заканчиваются успешно, то система получает IP-адрес, кроме того, выполняются настройки, необходимые для осуществления сетевого обмена.

На заметку

Если вы хотите, чтобы ваш компьютер действовал как сервер DHCP, т. е. предоставлял IP-адреса другим системам, вам надо внимательно прочитать главу 5. Серверу DHCP должен быть присвоен статический IP-адрес.

Большинство дистрибутивных пакетов Linux позволяет включать поддержку DHCP в процессе инсталляции системы, в частности, при настройке сетевых средств. Если соответствующая опция отсутствует или если вы хотите изменить конфигурацию системы после ее инсталляции, проще всего сделать это, используя специальный инструмент с графическим пользовательским интерфейсом. К таким инструментальным средствам относятся Linuxconf (Red Hat или Mandrake), COAS (Caldera), YaST и YaST2 (SuSE). На рис. 2.1 показано окно YaST2 с установленной опцией Automatic address setup (via DHCP). В результате установки данной опции система настраивается для получения IP-адресов посредством DHCP.

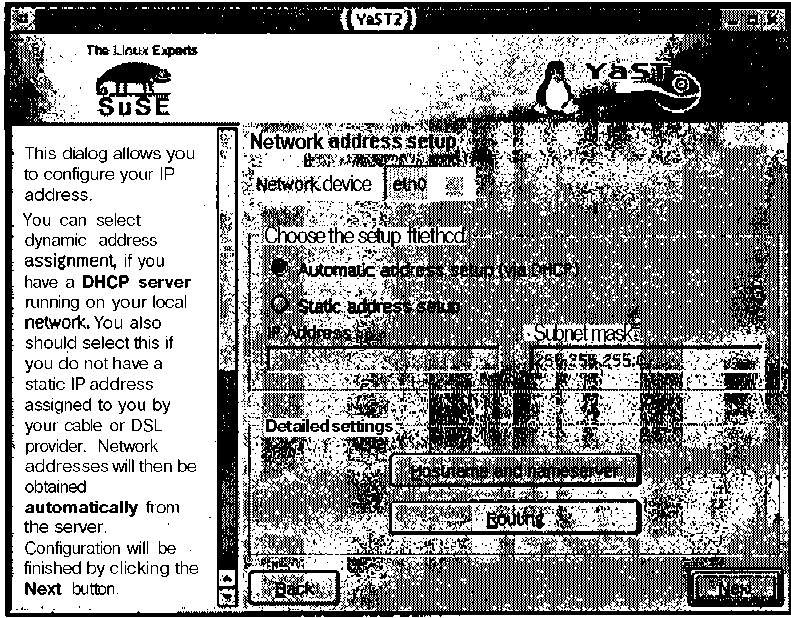

Рис. 2.1. Специальные инструменты с графическим пользовательским интерфейсом упрощают использование клиента DHCP

К сожалению, при настройке средств DHCP иногда возникают проблемы; некоторые из них описаны ниже.

• Несовместимый клиент DHCP. В системе Linux применяются четыре клиента DHCP:

pump

dhclient

dhcpxd

dhcpcd

dhcpd

• Несовместимые опции DHCP. В некоторых случаях причиной возникновения проблем могут быть опции, передаваемые клиенту DHCP. Несовместимые опции проявляют себя так же, как и несовместимые клиент-программы, но для устранения неисправности в этом случае требуются менее радикальные меры. Вам достаточно отредактировать сценарий, используемый для запуска DHCP, и изменить опции. Чтобы понять, какие опции следует изменять, необходимо тщательно изучить документацию на конкретную клиент-программу DHCP. В этом вам поможет справочная информация о системе.

• Использование нескольких сетевых карт. Если в вашем компьютере установлены две или больше сетевых карт (NIC — network interface card), может возникнуть необходимость использовать клиент DHCP для получения IP-адресов лишь для некоторых из этих карт. Возможно, вы захотите, чтобы для каких-либо карт часть информации (например, адрес шлюза) не принималась во внимание. В этом случае вам также придется отредактировать сценарий запуска DHCP, либо написать собственный сценарий, который изменял бы автоматически выбранную конфигурацию.

В табл. 2.1 для наиболее популярных дистрибутивных пакетов Linux представлены клиент DHCP, используемый по умолчанию, альтернативный клиент DHCP, расположение сценария запуска, а также расположение основных конфигурационных файлов DHCP. (Инструмент

ifup

ifup

/etc/network/interfaces

Если вы считаете, что источником проблем являются опции клиента DHCP, несовместимые с присутствующим в сети сервером DHCP, то для решения этих проблем вам надо отредактировать сценарий запуска. Найдите строку, отвечающую за запуск клиент- программы, и проанализируйте передаваемые ей опции. В этом вам помогут страницы справочной информации, посвященные клиенту DHCP. Удаляя или добавляя опции, постарайтесь добиться желаемого поведения программы. Например, некоторые серверы DHCP требуют, чтобы клиент передавал имя узла; если вы используете программу

dhcpcd

-h имя_узла

Таблица 2.1. Информация о клиентах DHCP для наиболее популярных дистрибутивных пакетов Linux

Несмотря на то что система DHCP используется во многих сетях, в ряде случаев приходится выделять IP-адреса другими способами. Некоторым компьютерам (например, на которых выполняются серверы DHCP) чрезвычайно трудно присваивать адреса с помощью DHCP. Кроме того, сервер DHCP попросту может отсутствовать в сети. В подобных случаях приходится распределять IP-адреса вручную. Средства для решения данной задачи рассматриваются в данном разделе. Кроме того, далее в этой главе рассказывается, как настроить систему, чтобы ее конфигурация автоматически устанавливалась при загрузке.

На заметку

Как правило, компьютерам, на которых выполняются программы-серверы, присваивают статические IP-адреса; при этом адрес не изменяется с течением времени. Кроме того, связывание статических IP-адресов с доменными именами не вызывает трудностей. (Вопросы функционирования серверов DNS и установления соответствия между IP-адресами и доменными именами рассматриваются в главе 18.) Чтобы связать доменное имя с динамическим IP-адресом, вам надо обеспечить, чтобы сервер DHCP выделял компьютеру один и тот же адрес (как это сделать, вы узнаете в главе 5), либо использовать динамические средства DNS.

Загрузка драйвера — это лишь первое действие, которое надо выполнить, чтобы обеспечить доступ к сетевому интерфейсу. Для того чтобы интерфейс можно было использовать, ему необходимо присвоить IP-адрес и выполнить дополнительные настройки, например задать маску подсети. Для решения этой задачи используется утилита

ifconfig

Синтаксис

ifconfig

ifconfig [интерфейс] [опции]

Набор передаваемых параметров определяет поведение

ifconfig

• Если

ifconfig

• Если данной утилите передано только имя интерфейса (например,

eth0

tr1

• Если помимо имени интерфейса заданы некоторые опции,

ifconfig

Если вы собираетесь использовать

ifconfig

ifconfig

•

up адрес

ifconfig

Таблица 2.2. Классы IP-адресов и соответствующие им маски подсети

•

down

up

•

netmask nm

up адрес

•

[-]promisc

promisc

-promisc

•

mtu n

•

add адрес/длина_префикса

up

netmask

•

del адрес/длина_префикса

add

•

media тип

media 10Base-T

•

hw класс адрес

hw

ether

ARCnet

•

txqueulen длина

В большинстве случаев выполнение команды

ifconfig

# ifconfig eth0 172.23.45.67

Добавляя дополнительные параметры, можно уточнить конфигурацию интерфейса.

# ifconfig eth0 172.23.45.67 netmask 255.255.255.0 mtu 1420

Как было сказано выше, маска подсети определяет, какая часть IP-адреса должна представлять адрес сети, а какая — адрес компьютера в этой сети. Компьютер использует эту информацию для определения адресов назначения исходящих пакетов; если установить маску подсети неправильно, некоторые компьютеры будут не доступны. Если представить маску подсети в двоичном виде, нетрудно заметить, что она начинается последовательностью единиц, за которой следует последовательность нулей. Например, маска 255.255.255.0 состоит из 24 единиц и восьми нулей. Вместо указания маски можно задать в составе адреса число битов, используемых как адрес сети. Информация о числе битов, представляющих адрес подсети, отделяется от основной части IP-адреса косой чертой. Например, 172.23.45.67/24 соответствует адресу 172.23.45.67 и маске подсети 255.255.255.0. Такое выражение можно использовать при вызове утилиты

ifconfig

up адрес

netmask nm

Классы IP-адресов

В качестве примеров IP-адресов в данной книге используются зарезервированные адреса. предназначенные для организации работы внутренних сетей. Сделано это для того, чтобы неопытные читатели случайно не использовали адреса существующих узлов глобальной сети. Для внутренних сетей зарезервированы адреса 192.168.x.x (класс С), 172.16.0.0-172.31.255.255 (класс В) и 10.x.x.x (класс А). Узлы с такими адресами гарантированно отсутствуют в Internet.

В дополнение к классам А, В и С, описанным в табл. 2.2 существуют также классы адресов D и E. Адреса класса D применяются для группового вешания (передаваемый пакет адресуется сразу нескольким узлам), а адреса класса E зарезервированы для дальнейшего использования.

В табл. 2.2 приведены маски подсетей для различных классов адресов. С начала 1990-х этот стандарт стал претерпевать некоторые изменения. Дело в том, что, согласно традиционной схеме распределения IP-адресов, предусмотрено слишком много сетей класса А, каждая из которых может насчитывать больше десяти миллионов компьютеров, в то время как число сетей класса С оказывается недостаточным. Спецификация CIDR (Classless Inter-Domain Routing — бесклассовая междоменная маршрутизация) позволяет задавать произвольные диапазоны IP-адресов, используя для этого маски подсетей. Так, например, организации, которой требуются две сети класса С, могут быть предоставлены адреса 10.34.56.0/24 и 10.34.57.0/24. Благодаря такому принципу распределения адреса используются гораздо эффективнее, чем это позволяет сделать традиционная схема, предусматривающая классы А, В и С. Однако при этом администраторы сетей и пользователи должны внимательно следить за назначением масок подсетей. Если, например, вы предоставите утилите

ifconfig

возможность самостоятельно. назначить маску подсети для компьютера 10.34.56.78, то по умолчанию будет использована маска 255.0.0.0 и маршрутизация будет выполняться некорректно. Очевидно, что для сети 10.34.56.0/24 маска подсети должна иметь значение 255.255.255.0.

Если компьютер содержит несколько сетевых интерфейсов, утилиту

ifconfig

# ifconfig eth0 up 192.168.1.1

# ifconfig eth1 up 172.23.45.67/24

В результате их выполнения с интерфейсом

eth0

eth1

eth1

Таблица маршрутизации выполняет две задачи. Во-первых, она сообщает системе, на какой из интерфейсов следует передавать информационные пакеты. На первый взгляд может показаться, что если на компьютере установлен лишь один сетевой интерфейс, то ответ на этот вопрос очевиден. На самом деле это не так. Дело в том, что на каждом из компьютеров, работающих под управлением системы Linux, поддерживается интерфейс обратной петли. Этот интерфейс соответствует сети 127.0.0.0/8, но реально при работе с ним используется лишь один IP-адрес 127.0.0.1. Поскольку этот интерфейс присутствует на всех компьютерах, многие программы используют его для взаимодействия с другими локальными программами. При этом обеспечивается более высокая скорость обмена, чем при использовании традиционных сетевых интерфейсов. Для того чтобы распределять трафик между интерфейсом локальной петли и обычными сетевыми интерфейсами, существуют специальные правила. Вторая задача, которую выполняет таблица маршрутизации, состоит в управлении трафиком, предназначенным для компьютеров в локальной сети. Для маршрутизации в локальной сети используется протокол ARP (Address Resolution Protocol — протокол преобразования адресов). Пакеты, предназначенные узлам локальной сети, непосредственно передаются соответствующим компьютерам, а пакеты, адресованные удаленным узлам, передаются посредством маршрутизатора, или шлюза. В большинстве случаев в таблице маршрутизации Linux указывается лишь один шлюз, но встречаются также более сложные конфигурации с несколькими шлюзами. Для заполнения таблицы маршрутизации используется команда route.

На заметку

В Internet на пути от одного компьютера к другому может находиться большое число маршрутизаторов, но каждый компьютер должен знать адрес лишь одного маршрутизатора. Получив пакет, который должен быть передан по определенному адресу, маршрутизатор определяет адрес следующего маршрутизатора; этот процесс повторяется до тех пор, пока пакет не прибудет по назначению.

Таблица маршрутизации содержит набор записей, которые определяют, как должны обрабатываться пакеты, в зависимости от адреса их назначения. Когда программа передает пакет, предназначенный для передачи ядру, последнее сравнивает адрес назначения с адресами или диапазонами адресов, указанными в записях таблицы, начиная с наиболее конкретных адресов, т.е. с диапазона, определяющего сеть наименьшего размера. Если адрес назначения пакета соответствует очередному адресу или диапазону, для передачи пакета используется правило, указанное в таблице маршрутизации, в противном случае сравнение продолжается. Самое универсальное из правил носит название маршрута по умолчанию, оно определяет любой адрес Internet. Маршрут по умолчанию обычно направляет пакет через шлюз локальной сети.

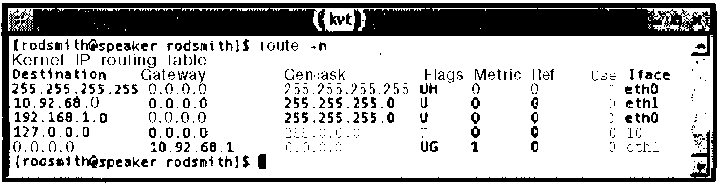

Для чтобы лучше понять, как используется таблица маршрутизации, рассмотрим пример такой таблицы. На рис. 2.2 показана таблица маршрутизации, которая отображается в результате выполнения команды

route -n

eth0

eth1

eth0

lo

eth1

Рис. 2.2. Для того чтобы определить маршрут пакета, надо сравнить его адрес назначения с адресом, указанным в столбце Destination, и учесть при этом маску подсети, значение которой отображается в столбце Genmask

При активизации интерфейса с помощью

ifconfig

Если утилита

route

-n

route

route

route add|del [-net|-host] target [netmask nm] [gateway gw] [metric m] [mss m] [window W] [[dev] interface]

Ниже перечислены опции данной утилиты и описано их назначение.

•

add|del

add

del

•

[-net|-host]

-net

-host

route

•

адрес_назначения

default

•

[netmask nm]

route

route

netmask nm

•

[gateway gw]

route gateway gw

•

[metric m]

metric m

•

[mss m]

mss m

metric m

•

[window W]

•

[[dev] имя_интерфейса]

route

[dev] имя_интерфейса

dev

eth0

tr1

Наиболее часто с помощью утилиты

route

ifconfig

route

# route add 0.0.0.0 gw 10.92.68.1

Адрес 0.0.0.0 можно заменить ключевым словом

default

route

-net

Как было сказано ранее, при каждой активизации интерфейса посредством

ifconfig

• Вызов

ifconfig

• Одиночный вызов

route

Эти действия типичны для компьютеров под управлением Linux, которые выполняют функции маршрутизаторов для сетей небольших отделов. Для того чтобы компьютер действовал как маршрутизатор, необходимо разрешить перенаправление IP-пакетов. Сделать это можно, выполнив следующую команду:

# echo "1" > /proc/sys/net/ipv4/ip_forward

На заметку

Если компьютер содержит два сетевых интерфейса (т.е. одновременно принадлежит двум сетям), но не должен выполнять функции маршрутизатора, не следует разрешать перенаправление IP-пакетов.

На заметку

Маршрутизатор не обязательно должен быть выделенным. Компьютер, выполняющий функции маршрутизатора, может одновременно решать другие задачи. Однако при этом необходимо учитывать, что действия, не связанные с маршрутизацией пакетов, занимают время процессора и создают дополнительную нагрузку на сетевые интерфейсы, в результате производительность маршрутизатора снижается, что может привести к уменьшению пропускной способности всей сети. Кроме того, подобное совмещение функций может создавать угрозу безопасности сети. В настоящее время маршрутизаторы выполняют также функции брандмауэров, и работа дополнительных программных продуктов на таком компьютере может открывать дополнительные возможности для атак, предпринимаемых злоумышленниками.

Если провайдер выделил для вашего компьютера лишь один IP-адрес, но вы хотите организовать доступ к Internet с нескольких компьютеров, подключенных к локальной сети, вам необходимо использовать специальный тип маршрутизатора, в котором используется технология NAT (Network Address Translation — преобразование сетевых адресов). Эта технология подробно описана в главе 25. Настройка системы NAT выполняется подобно настройке обычного маршрутизатора, кроме того, в этом случае приходится выполнять дополнительные команды, разрешающие преобразование адресов. В результате такого преобразования вся локальная сеть выглядит извне как один компьютер.

Если компьютер с несколькими интерфейсами должен передавать пакеты на различные шлюзы, его настройка несколько усложняется. Большинство систем работает с одним шлюзом, через который проходит маршрут по умолчанию. Такой шлюз соединяет локальную сеть с другой сетью, и в большинстве случаев посредством этого же шлюза осуществляется взаимодействие с Internet. Однако возможны и другие варианты конфигурации сети. Рассмотрим локальные сети, представленные на рис. 2.3. Как видно на рисунке, две локальные сети, принадлежащие различным подразделениям одной организации, соединены с помощью маршрутизаторов. Конфигурация обычных компьютеров, принадлежащих этим сетям, очень проста; в маршруте по умолчанию в качестве адреса шлюза указан адрес маршрутизатора, через который локальная сеть подключена к другой сети. Несмотря на то что маршрутизатор сети Office 2 имеет два интерфейса, в маршруте по умолчанию, заданном в его таблице маршрутизации, роль шлюза играет маршрутизатор сети Office Маршрутизатор сети Office 1 имеет более сложную конфигурацию. Его маршрут по умолчанию обеспечивает обмен пакетами с Internet, кроме того, трафик, предназначенный для сети 172.20.0.0/16, должен передаваться на маршрутизатор Office 2. Чтобы такая передача пакетов могла выполняться, необходимо вызвать следующую команду:

# route add -net 172.20.0.0 netmask 255.255.0.0 gw 172.21.1.1

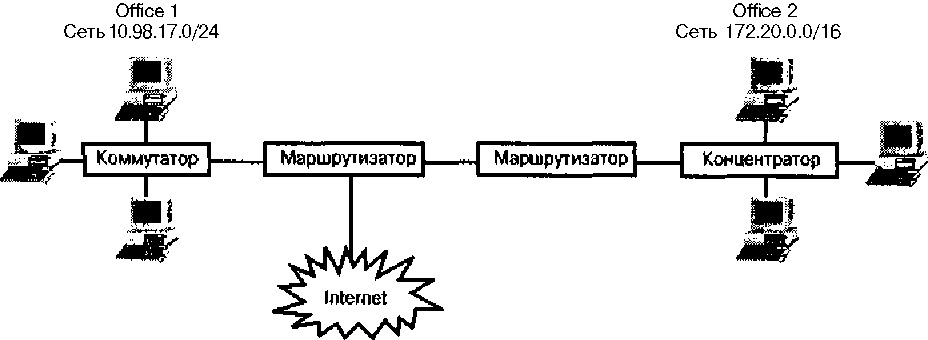

Рис. 2.3. Чтобы маршрутизатор, содержащий больше двух интерфейсов, работал корректно, для него должны быть определены как минимум два шлюза

На заметку

Структура, показанная на рис. 2.3, имеет смысл только в том случае, если сети Office 1 и Office 2 расположены далеко друг от друга и для их взаимодействия используется один из протоколов поддержки удаленного соединения. Если же подразделения находятся рядом, например в одном здании, целесообразно подключить обе сети к одному концентратору или коммутатору. При этом обе сети могут обслуживаться одним маршрутизатором.

В данном случае предполагается, что маршрутизатор Office 2 использует для соединения с маршрутизатором Office 1 сетевой интерфейс с адресом 172.21.1.1. Заметьте, что этот адрес не принадлежит сети Office 2 (все компьютеры сети Office 2 соединены с маршрутизатором Office 2 через один интерфейс, а маршрутизатор Office 1 подключен к нему через другой интерфейс). Если кроме приведенной выше команды для маршрутизатора Office 1 также задать с помощью утилиты

route

Подобная конфигурация маршрутизатора может потребоваться и в других случаях. Предположим, что в сети Office 1 присутствует второй маршрутизатор, посредством которого локальная сеть подключается к Internet. При этом для каждого компьютера сети Office 1 должны быть определены два шлюза: шлюз по умолчанию, т.е. компьютер, посредством которого осуществляется соединение сети с Internet, и второй шлюз, через который походит маршрут к компьютерам сети Office 2. (Компьютеры сети Office 1 могут быть сконфигурированы и по-другому, для них может быть определен только шлюз по умолчанию, который, в свою очередь, будет передавать пакеты на второй шлюз. Как нетрудно заметить, использование такой конфигурации увеличивает трафик локальной сети.) Поскольку использование двух маршрутизаторов затрудняет настройку компьютеров, желательно использовать в сети один маршрутизатор.

После активизации интерфейсов и установки маршрутов компьютер может обмениваться пакетами как с компьютерами локальной сети, так и с любыми другими компьютерами, с которыми он соединен системой шлюзов. Для указания адреса назначения пакета используются IP-адреса. Такая адресация естественна для маршрутизаторов, но чрезвычайно неудобна для пользователей. Преобразование символьных имен (например,

www.awl.com

DNS поддерживает глобальную распределенную базу данных, для работы с которой используется большое количество серверов. Для того чтобы пользоваться этой базой, компьютер должен знать адрес лишь одного сервера DNS. Большинство организаций и провайдеров Internet устанавливают у себя один или несколько серверов. Чтобы узнать адрес такого сервера, надо обратиться к администратору сети. Получив эти сведения, надо включить их в файл

/etc/resolv.conf

nameserver

domain

mail.threeroomco.com

mail

/etc/resolv.conf

Листинг 2.1. Пример файла

/etc/resolv.conf

domain threeroomco.com

search tworoomco.comfourroomco.com

nameserver 10.98.17.34

nameserver 172.20.13.109

Внимание

Несмотря на то что запись

search

позволяет сэкономить время при вводе доменного имени, желательно воздержаться от ее использования. Предположим, что в обоих доменах, указанных в листинге 2.1 (

tworoomco.com

и

fourroomco.com

), содержится компьютер с именем

www

. Если, работая на компьютере, на котором находится приведенный выше файл

/etc/resolv.conf

, пользователь введет имя

www

, он может получить документ, содержащийся на сервере одного домена, и считать при этом, что он работает с другим доменом. Кроме того, при поиске затрачивается время, в течение которого обработка других запросов на преобразование адресов замедляется. Более того, даже если вы зададите полное имя, система сначала попытается найти в доменах, определенных посредством записей

domain

и search. Например, если на компьютере, на котором находится рассматриваемый файл

/etc/resolv.conf

, вы зададите имя

www.awl.com

, то сначала будет предпринята попытка найти имена

www.awl.com.threeroomco.com

,

www.awl.com.tworoomco.com

и

www.awl.com.fourroomco.com

и лишь затем начнется обработка имени

www.awl.com

. Успехом увенчается лишь попытка преобразования имени, в которое после домена

com

будет стоять точка.

После того как вы отредактируете файл

/etc/resolv.conf

Если вы хотите, чтобы ваш компьютер под управлением Linux выполнял функции сервера DNS, вам надо выполнить специальные настройки. Сделать это поможет материал, изложенный в главе 18. В главе 18 приводятся сведения об особенностях работы сервера имен. В зависимости от конфигурации, к этому серверу могут обращаться как компьютеры, находящиеся в той же локальной сети, так и другие узлы Internet.

При использовании многих протоколов семейства TCP/IP необходимо, чтобы к компьютеру можно было обращаться по имени. Для того чтобы упростить настройку отдельных программ, в Linux содержится специальная утилита

hostname

hostname larch.threeroomco.com

-f

-file

hostname

hostname -f /etc/HOSTNAME

/etc/hostname

/etc/HOSTNAME

Имя узла должно устанавливаться единожды, но это не всегда возможно. Некоторые прикладные программы, в частности почтовые клиенты и программы просмотра сообщений Usenet, позволяют пользователям переопределять имена, используемые по умолчанию. Задать имя узла можно также в файле

/etc/hosts

/etc/hosts

larch.threeroomco.com

larch

/etc/hosts

/etc/hosts

localhost.localdomain

localhost

/etc/hosts

10.92.68.1 larch.threeroomco.com larch

127.0.0.1 localhost.localdomain localhost

Совет

Если в процессе загрузки системы возникает пауза в несколько секунд и даже несколько минут (в особенности такая пауза бывает заметной при запуске программы

sendmail

), это может означать, что при соединении с сервером DNS возникают проблемы и вам желательно определить имя узла в файле

/etc/hosts

.

Если компьютер содержит несколько сетевых интерфейсов, вы можете задать одно имя узла посредством команды

hostname

/etc/hosts

Совет

Настраивая небольшую сеть, вы можете указать имена всех компьютеров в файлах

/etc/hosts

; при этом необходимость в использовании сервера DNS отпадает. Однако при увеличении размеров сети редактировать файлы

/etc/hosts

становится все труднее. В этом случае целесообразно перейти к использованию централизованного сервера DNS.

Некоторые из описанных выше процедур настройки системы предполагают редактирование конфигурационных файлов. К таким процедурам относятся установка имени узла в файле

/etc/hosts

/etc/resolv.conf

ifconfig

route

hostname

Один из самых простых способов сохранения внесенных изменений — использование инструментов с графическим пользовательским интерфейсом (если такие средства входят в состав дистрибутивного пакета; в Debian и Slackware, например, подобные инструменты отсутствуют).

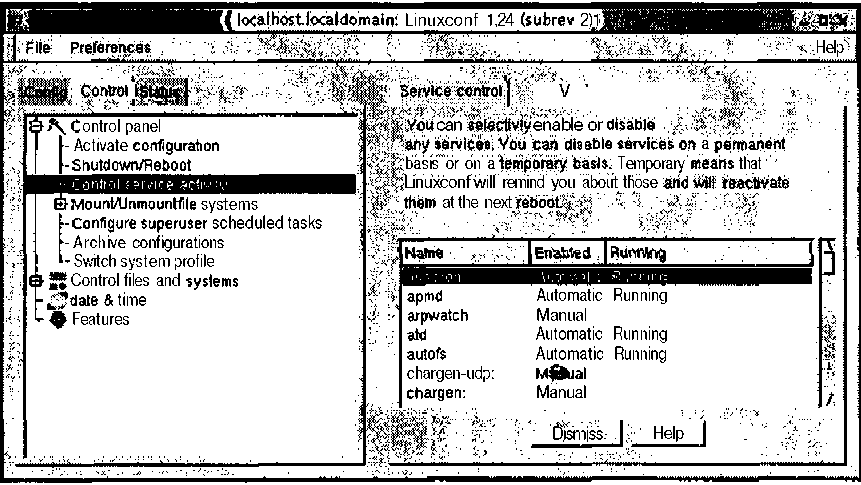

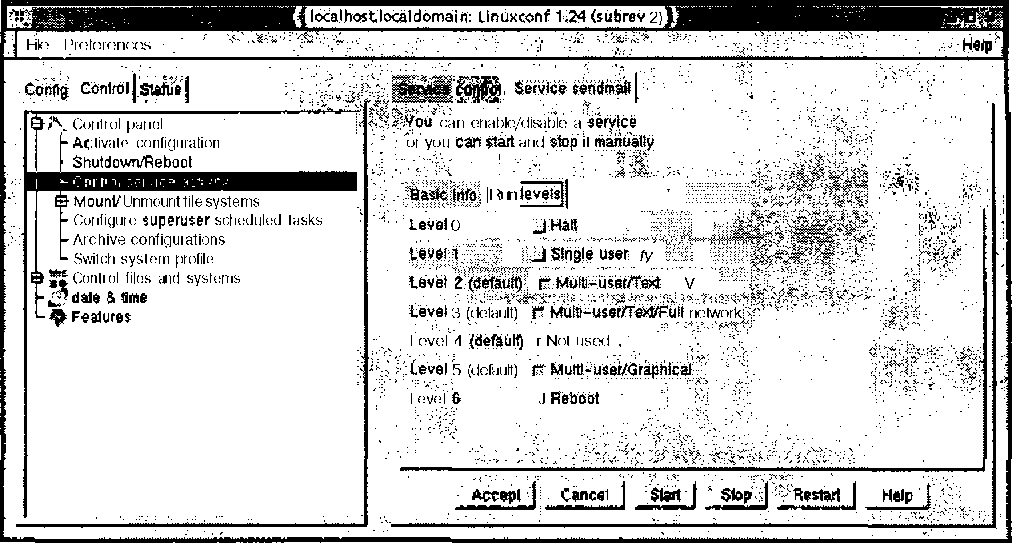

• Red Hat и Mandrake. Эти системы содержат программу Linuxconf с графическим интерфейсом, предназначенную для настройки системы. Данная программа может также использоваться в других системах, например в LinuxPPC. Версии данной программы, поставляемые в составе разных дистрибутивных пакетов, предоставляют варианты интерфейса, несколько отличающиеся друг от друга. Чтобы запустить программу

linuxconf

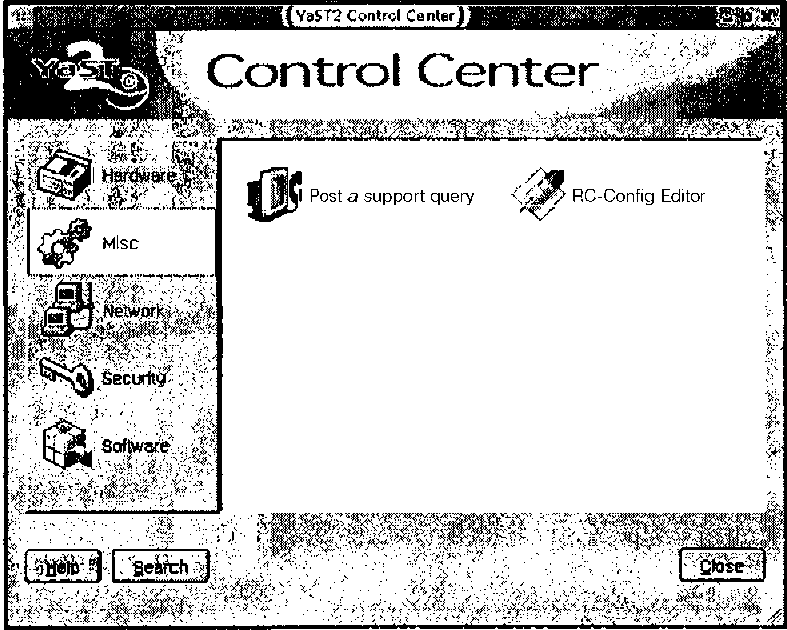

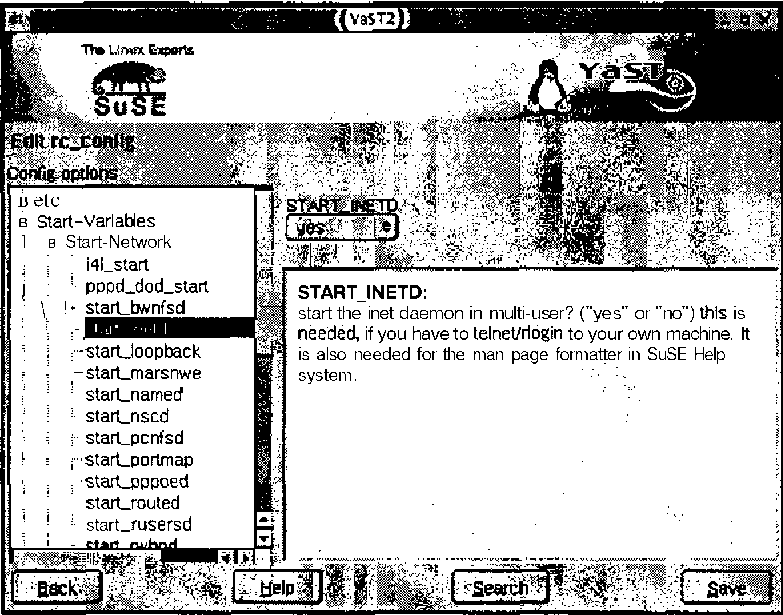

• SuSE. В системе SuSE содержатся инструменты YaST (Yet Another Setup Tool) и YaST2. YaST работает в текстовом режиме и формирует систему меню. YaST2 выполняет те же функции, что и YaST, но предоставляет графический пользовательский интерфейс. Окно YaST2 показано на рис. Для запуска этих программ используются соответственно команды

yast

yast2

• Caldera. В системе Caldera используется инструмент COAS (Caldera Open Administration System) с графическим интерфейсом. Для его запуска надо вызвать в окне xterm команду

coastool

• TurboLinuх. В TurboLinux для установки конфигурации применяется графическая программа TurboLinux Configuration Center. Для ее запуска используется команда

turbocfgcenter

• Все дистрибутивные пакеты. В рамках проекта Webmib (

http://www.webmib.com/webmib/

Различные инструменты конфигурации реализованы по-разному, но все они позволяют устанавливать параметры системы посредством меню. Выбрав соответствующие пункты меню, можно выполнять установки, которые будут сохраняться постоянно. Например, в окне, показанном на рис. 2.1., можно щелчком мышью установить опцию Static Address Setup, ввести IP-адрес, а также активизировать кнопку Hostname and Nameserver или Routing и выполнить дополнительные установки.

Инструменты с графическим интерфейсом имеют один недостаток. Часто они не позволяют выполнить подробную настройку системы. Так, например, с помощью некоторых инструментов невозможно сконфигурировать систему для работы с несколькими интерфейсами и шлюзами. Как правило, подобные инструменты ориентированы на простые конфигурации. В таких случаях приходится вручную корректировать содержимое конфигурационных файлов.

В табл. 2.1 показано расположение некоторых конфигурационных файлов, содержащих команды клиента DHCP и некоторую дополнительную информацию о настройках. В этих файлах также находится информация о статических IP-адресах. Перед тем как изменять настройки компьютера, следует внимательно просмотреть эти файлы и найти в них вызовы утилит

ifconfig

route

hostname

Если посредством редактирования конфигурационных сценариев и конфигурационных файлов не удается сделать необходимые установки, вам следует включить в сценарии запуска команды конфигурирования системы. В большинстве версий системы сценарий запуска содержится в файле

/etc/rc.d/rc.local

/etc/rc.d/boot.local

/etc/rc.boot

ifconfig

route

При рассмотрении вопросов сетевого взаимодействия предполагается, что компьютер под управлением Linux подключен к обычной локальной сети, узлы которой соединены посредством сетевых кабелей (например, к сети Ethernet). В такой среде можно инсталлировать серверы (работа серверов рассматривается в части II и III). При организации работы серверов необходимо учитывать вопросы безопасности, которые обсуждаются в части IV. В реальных сетях не все узлы подключены посредством постоянных соединений. Некоторые компьютеры подключаются через коммутируемые линии с помощью модемов. В большинстве случаев устанавливать сервер на компьютере, подключаемом через телефонную линию, не имеет смысла, но иногда модемы используются для подключения небольших сетей к Internet; в такой сети могут присутствовать различные серверы. Возможно, что при подключении по коммутируемой линии возникнет необходимость обеспечить взаимодействия с Internet всех компьютеров локальной сети, имея в наличии лишь один IP-адрес. В этом случае придется воспользоваться средствами NAT, которые будут подробно обсуждаться в главе 25. Однако, для того чтобы средства NAT могли работать, необходимо сначала установить PPP-соединение. Вопросы PPP-взаимодействия обсуждаются в последующих разделах.

PPP через Ethernet

В некоторых низкоуровневых соединениях DSL используется разновидность протокола PPP, известная под названием PPPoE. Поддержка PPPoE реализована в ядре Linux, но соответствующие средства считаются экспериментальными. На момент написания данной книги для поддержки PPPoE чаще всего использовалась клиент-программа Roaring Penguin PPPoE (

http://www.roaringpenguin.com/pppoe/

). Эта программа реализована для различных платформ и распространяется в исходных кодах либо как пакет RPM.

После инсталляции Roaring Penguin необходимо сконфигурировать эту программу, для чего надо выполнить команду

asdl-setup

либо

tkpppoe

(

asdl-setup

соответствует алфавитно-цифровому варианту данной программы, а посредством команды

tkpppoe

выполняется настройка разновидности Roaring Penguin, предоставляющей графический пользовательский интерфейс). После запуска сценарий настройки запрашивает пользовательское имя и пароль и создает сценарий запуска с именем

asdl-start

. Сценарий

asdl-start

впоследствии используется для инициализации PPPoE-соединения.

Заметьте, что Roaring Penguin предполагает, что средства поддержки сетевых устройств сконфигурированы правильно. Linux обеспечивает обмен посредством модемов DSL, действующих на базе Ethernet; при этом очевидно, что в системе должна быть включена поддержка Ethernet-карты. Если же для взаимодействия с модемом DSL используется интерфейс USB либо если к компьютеру подключен внутренний модем, то для таких устройств надо установить специальные драйверы. На момент написания данной книги были доступны лишь экспериментальные варианты этих драйверов.

PPP — достаточно сложный протокол; при его настройке используется большое число различных опций. Если значения этих опций выбраны неправильно, взаимодействие посредством PPP может не состояться. По этой причине многие пользователи избегают работать с конфигурационными сценариями и предпочитают устанавливать PPP-соединение с помощью специальной программы с графическим интерфейсом. Программы, поддерживающие PPP-соединение в системе Linux, очень похожи на программы аналогичного назначения, используемые в других операционных системах, например в Windows. Поэтому для тех, кто имеет опыт в использовании PPP-соединений в других системах, не составит труда решить ту же задачу в Linux.

Разные программы установления соединений по коммутируемым линиям различаются между собой лишь в деталях. В данном разделе рассматривается популярная программа KPPP, которая входит в состав K Desktop Environment (KDE). С KPPP можно работать, даже не используя KDE. Кроме KDE для установления соединений по телефонным линиям можно применять программу GNOME PPP (она входит в состав GNU Network Object Model Environment, или GNOME), а также инструменты, не являющиеся частями интегрированных сред, например X-ISP (

http://xisp.hellug.gr

На заметку

Перед использованием KPPP необходимо получить учетную запись и протестировать модем. Чтобы убедиться в работоспособности модема, надо прежде всего подключить его к компьютеру и включить питание. Далее следует попытаться передать данные на

/dev/ttyS0

,

/dev/ttyS1

или какой-либо другой порт. Если файлы устройств автоматически создавались с помощью

devfs

(

http://www.atnf.csiro.au/~rgooch/linux/docs/devfs.html

), то вы можете использовать

/dev/tts/0

,

/dev/tts/1

и т.д. Для тестирования модема можно воспользоваться коммуникационными программами, такими как

minicom

или Seyon (обе они поставляются в составе большинства дистрибутивных пакетов Linux). Если вы получите от модема сообщение AT, это значит, что модем можно использовать в системе Linux.

Для того чтобы запустить KPPP, надо выбрать соответствующий пункт меню на рабочем столе либо ввести в окне

xterm

kppp

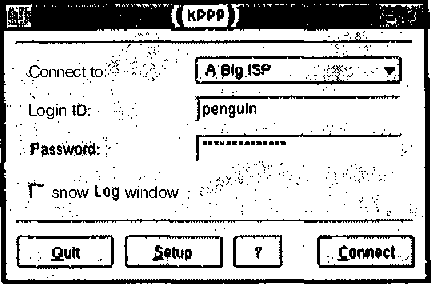

Рис. 2.4. Программы поддержки соединений по телефонным линиям с графическим интерфейсом предоставляют возможность выбрать учетную запись, задать пользовательское имя и пароль, а также инициировать соединение

1. Щелкните на кнопке Setup. В появившемся диалоговом окне KPPP Configuration (рис. 2.5) вам надо ввести основные параметры, определяющие особенности установления соединения.

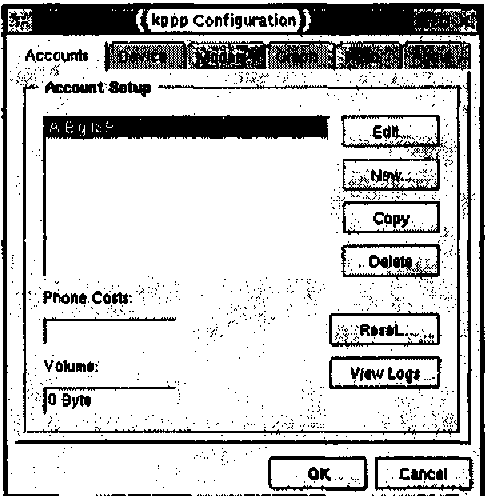

Рис. 2.5. Диалоговое окно KPPP Configuration позволяет управлять аппаратными средствами, посредством которых устанавливается PPP-соединение, в частности, выбрать устройство, к которому подключен модем, и модифицировать данные об учетных записях

2. Для регистрации новой учетной записи щелкните на кнопке New. Программа спросит, хотите ли вы воспользоваться мастером или предпочитаете выполнять настройку с помощью диалоговых окон. Несмотря на то что использование мастера упрощает задачу, он начинает диалог с того, что предлагает выбрать страну, причем в перечне стран отсутствуют США. Поэтому я выбираю вариант настройки программы с помощью диалоговых окон, в результате чего отображается окно New Account, показанное на рис. 2.6

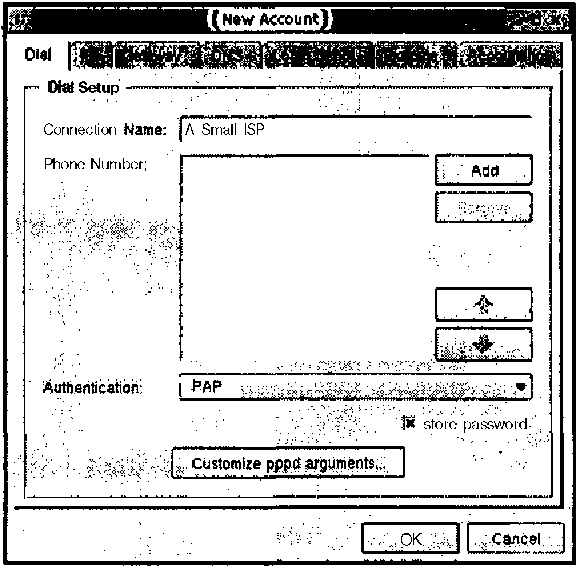

Рис. 2.6. Диалоговое окно New Account позволяет ввести информацию об учетной записи

3. Введите в поле Connection Name имя провайдера.

4. Щелкните на кнопке Add. В результате отобразится небольшое окно, в котором вы можете задать номер телефона вашего провайдера. После того, как вы щелкнете на кнопке OK, введенный вами номер отобразится в текстовой области Phone Number. Повторяя эту операцию, вы можете ввести несколько номеров. При попытке установления соединения программа будет набирать эти номера последовательно один за другим до тех пор, пока не обнаружит свободный номер.

5. В настоящее время большинство провайдеров используют протокол PAP (Password Authentication Protocol — протокол аутентификации с помощью пароля), поэтому целесообразно принять протокол PAP, выбранный в окне New Account по умолчанию. Вы можете изменить протокол, в частности, некоторые провайдеры используют вместо PAP протокол CHAP (Challenge Handshake Authentication Protocol — протокол аутентификации путем опроса при начальном обмене параметрами).

6. Если провайдер предоставит вам список адресов серверов DNS, активизируйте вкладку DNS в окне New Account и введите адрес каждого сервера в поле DNS IP Address, завершая ввод каждого адреса щелчком на кнопке Add.

7. Щелкните на кнопке OK в окне New Account. После этого вы увидите, что в списке учетных записей в окне KPPP Configuration появился новый пункт (см. рис. 2.5).

8. Выберите вкладку Device в диалоговом окне KPPP Configuration. В качестве значения Modem Device установите имя устройства, используемого в вашей системе для подключения модема. Чаще всего это устройство имеет имя

/dev/modem

/dev/ttyS0

/dev/ttyS1

9. Щелкните на кнопке OK в окне KPPP Configuration. Теперь новая учетная запись станет доступной в главном окне KPPP (см. рис. 2.4).

На заметку

Окно KPPP Configuration, как и New Account, содержит несколько вкладок. Опции, доступные посредством некоторых из вкладок, здесь не рассматривались. В большинстве случаев вы можете использовать значения по умолчанию, но иногда приходится явно задавать некоторые параметры. Если при попытке соединения с компьютером провайдера у вас возникли проблемы, просмотрите значения опций, расположенных на различных вкладках, и при необходимости измените их. В документе PPP HOWTO (

http://www.linuxdoc.org/HOWTO/PPP-HOWTO/

) можно найти дополнительную информацию о PPP-соединении, в том числе об установлении PPP-соединения в режиме отладки.

С помощью программы с графическим интерфейсом PPP-соединение устанавливается чрезвычайно просто. После загрузки программы достаточно щелкнуть на кнопке Connect (в некоторых программах эта кнопка может иметь другое имя). Некоторые программы предоставляют пользователю сведения о ходе установления соединения, кроме того, модем может воспроизводить звуковой сигнал во время ведения "переговоров" о параметрах, которые будут использоваться при обмене данными. Работая с KPPP, вы можете щелкнуть на кнопке Show Log Window и получить дополнительную информацию о соединении. Некоторые программы, в том числе KPPP, требуют, чтобы перед активизацией кнопки Connect было введено пользовательское имя (поле Login ID) и пароль. Другие программы запрашивают эти сведения после щелчка на кнопке Connect. Кроме того, пользователь может сохранять пароль на диске (в KPPP для этого надо установить флажок опции Store Password в диалоговом окне New Account).

После установления соединения на кнопке Connect отобразится новая запись. С этого момента щелчок на данной кнопке приведет к разрыву соединения. (В некоторых программах для разрыва соединения используется другая кнопка, либо после установления соединения отображается новое диалоговое окно.) Не забывайте о том, что после окончания работы соединение необходимо разорвать, в особенности, если телефонная компания или провайдер предоставляет вам услуги на условиях поминутной оплаты. В противном случае вы рискуете получить счет, в котором будет указана крупная сумма.

Внимание

Сохраняя пароль на диске, вы создаете угрозу безопасности системы. Если к вашему компьютеру никто другой не имеет доступа, риск невелик. Если же на этом компьютере работают и другие пользователи, при этом некоторые из них не имеют учетных записей и не могут устанавливать PPP-соединения, опасность существенно увеличится. В любом случае желательно, чтобы пароль, применяемый для установления PPP-соединения, не использовался в других целях (например, для входа в систему или для доступа к защищенным данным). И даже если этот пароль будет похищен, вам достаточно будет задать для PPP-взаимодействия новый пароль.

Программы с графическим интерфейсом удобны для тех пользователей, которые не имеют достаточного опыта работы с PPP-соединениями, но в некоторых случаях эти инструменты оказываются непригодными. Например, если вы хотите, чтобы PPP-соединение устанавливалось автоматически, программа с графическим интерфейсом не позволит вам сделать это. В этом случае для инициализации соединения приходится использовать сценарии. Такие сценарии можно запускать либо вручную, либо как часть системы автоматического соединения. При этом необходимо установить опции аутентификации и задать конфигурацию самих сценариев.

Как было сказано ранее, для аутентификации пользователей, обращающихся по коммутируемым линиям, большинство провайдеров применяет протокол PAR Для того чтобы сценарий, предназначенный для установления соединения, мог использовать этот протокол, необходимо отредактировать файл

/etc/ppp/pap-secrets

/etc/ppp/chap-secrets

chap-secrets

pap-secrets

/etc/ppp/pap-secrets

имя_пользователя сервер пароль IP-адрес

Компоненты строки отделяются друг от друга одним или несколькими пробелами или символами табуляции. Назначение этих компонентов описано ниже.

•

имя_пользователя

•

сервер

*

•

пароль

•

IP-адрес

Внимание

В файле

pap-secrets

пароль хранится в незашифрованном виде. Это значит, что каждый, кто получит в свое распоряжение данный файл, сможет установить PPP-соединение под вашим именем. Поэтому данный пароль следует использовать только по его прямому назначению. Для получения почты, регистрации в сети и прочих подобных случаев надо применять другие пароли. Для повышения безопасности во многих дистрибутивных пакетах в качестве владельца файла

pap-secrets

указан пользователь root, и доступ к файлу имеет только он. Без крайней необходимости не следует изменять права доступа к файлу

pap-secrets

.

В большинстве случаев каждый конкретный компьютер настраивается для взаимодействия с единственным провайдером, поэтому в файле

pap-secrets

pap-secrets

penguin * w8terfow1

Отредактировав файл аутентификации, ориентированный на использование протокола PAP или CHAP, можно приступать к настройке сценария, предназначенного для установления соединения. Поскольку для взаимодействия посредством протокола PPP все чаще используются программы с графическим интерфейсом, сценарии размещаются в каталоге с документацией, например /

usr/share/doc/ppp-версия/scripts

•

ррр-on

pppd

•

ppp-on-dialer

ррр-on

pрр-on-dialer

pppd

ppp-on-dialer

•

ppp-off

Для того чтобы обеспечить взаимодействие с провайдером, необходимо отредактировать сценарий

ррр-on

ppp-on-dialer

/usr/local/bin

ррр-on

• Найдите переменную

TELEPHONE

TELEPHONE=123-4567

• Задайте значения переменных

ACCOUNT

PASSWORD

• Если провайдер предоставляет вам фиксированный IP-адрес и если вы знаете IP-адрес сервера провайдера, можете указать эти адреса в переменных

LOCAL_IP

REMOTE_IP

NETMASK

• Найдите переменную

DIALER_SCRIPT

ppp-on-dialer

DIALER_SCRIPT

/etc/ppp/ppp-on-dialer

ppp-on-dialer

• В конце сценария содержится вызов

pppd

/dev/ttyS0

Скорректировав содержимое

ррр-on

ppp-on-dialer

pppd

chat

chat

ABORT

chat

\

chat

Изменения следует вносить только в последние три строки файла

ppp-on-dialer

ACCOUNT

PASSWORD

ррр-on

#

pppd

chat

Редактирование сценариев — наиболее трудоемкая часть работы по обеспечению PPP-взаимодействия. После того как данная задача выполнена, вам остается лишь ввести

ррр-on

ррр-on

PATH

В случае возникновения проблем вам надо, прежде всего, ознакомиться с содержимым файла протокола (обычно сообщения об установлении соединения и возникающих при этом ошибках записываются в файл

/var/log/messages

pppd

chat

http://groups.goggle.com

Большинство дистрибутивных пакетов сконфигурировано так, что инициализировать PPP-соединение может только пользователь

root

root

Многие провайдеры сообщают пользователям IP-адреса серверов DNS, которые должны использоваться при взаимодействии посредством PPP-соединения. Эти сведения можно включить в файл

/etc/resolv.conf

При работе на отдельной рабочей станции или компьютере необходимость использовать специальную программу установления взаимодействия или вручную запускать соответствующий сценарий практически не мешает работе. Если же PPP-соединением пользуется несколько компьютеров, подключенных к локальной сети, могут возникать проблемы. Часто пользователи пытаются установить соединение в то время, когда оно активно, разорвать соединение, когда другие пользователи обмениваются через него информацией с Internet, либо по окончании работы оставляют соединение активным на длительное время. Для решения этих проблем были созданы средства установления соединения по запросу (dial-on-demand). В системе Linux подобные функции выполняет инструмент под названием

diald

diald

Чтобы программа

diald

diald

К сожалению,

diald

http://diald.sourceforge.net

diald

http://www.rpmfind.net

http://www.debian.org/distrib.packages

Для настройки программы

diald

•

/etc/diald.conf

ppp-on

device

speed

local

remote

diald

•

/etc/ppp/diald-dialer

ppp-on-dialer

ppp-on-dialer

•

/usr/lib/diald/standard.filter

diald

/usr/lib/diald/standard.filter

Если ваш провайдер использует PAP или CHAP, то кроме перечисленных выше конфигурационных файлов, вам надо также отредактировать файл

/etc/ррр/pap-secrets

/etc/ppp/chap-secrets

/etc/resolv.conf

diald

/usr/sbin/diald

root

diald

Если вы хотите, чтобы программа

diald

/etc/rc.d/rc.local

/etc/rc.d/boot.local

diald

Для того чтобы работа в сети стала возможной, необходимо реализовать тот или иной тип сетевого соединения. В настоящее время для создания подавляющего большинства локальных сетей используется технология Ethernet. В системе Linux присутствуют надежные средства поддержки сети Ethernet. IP-адреса в сети распределяются либо вручную, либо для этой цели используются клиенты и сервер DHCP. Linux поддерживает оба способа распределения адресов. Настройка большинства локальных сетей выполняется приблизительно так же, как и настройка сетей Ethernet. Единственным исключением являются PPP-соединения. Протокол PPP обычно применяется для обеспечения сетевого взаимодействия по коммутируемым линиям. Для поддержки PPP-соединения используется программа

pppd

pppd

diald

Компьютерная программа — идеальный инструмент для решения тех задач, которые предполагают скрупулезное следование предписаниям. В ситуациях, не предусмотренных инструкциями, компьютер становится практически беспомощным. Поэтому для обеспечения работы сетей тщательно разработаны протоколы — подробное описание действий узлов сети при выполнении транзакций. Как было сказано в главе 1, протоколы объединяются в иерархическую систему, называемую стеком сетевых протоколов, или стеком протоколов. Наиболее часто в настоящее время используется стек протоколов TCP/IP. На базе протоколов семейства TCP/IP построена вся сеть Internet, кроме того, протоколы данного семейства широко используются при работе различных операционных систем, в частности Linux. В главе 2 была описана конфигурация системы для поддержки TCP/IP. Помимо TCP/IP, существует ряд альтернативных стеков протоколов, которые также поддерживаются в Linux.

В начале данной главы представлены обзор стеков протоколов и краткое описание TCP/IP. Далее обсуждаются три наиболее часто используемых стека: AppleTalk, IPX и NetBEUI. Эти стеки протоколов применяются в основном в локальных сетях, содержащих компьютеры Macintosh и PC под управлением Windows. С их помощью обеспечивается разделение файлов и принтеров.

Для того чтобы вести предметный разговор о стеках протоколов и обсуждать их достоинства и недостатки, необходимо иметь хотя бы общее представление о том, как организован стек, какие функции выполняют протоколы, входящие в его состав, и как они реализованы. Большинство стеков протоколов действует по единому принципу и отличается лишь в деталях. Однако именно эти детали и являются основным аргументом в пользу выбора тех или иных протоколов.

В основу работы стека протоколов положена модель OSI (Open System Interconnection — взаимодействие открытых систем). Данная модель предусматривает семь уровней сетевого взаимодействия, на каждом из которых решаются конкретные задачи. Источником данных, предназначенных для передачи, является программа, находящаяся на верхнем уровне модели OSI, который называется прикладным уровнем. Программа передает данные нижележащему представительскому уровню, и далее информация перемещается вниз по стеку. На каждом уровне выполняется определенная обработка данных. Нижним уровнем OSI является физический уровень, на котором решаются вопросы передачи электрических сигналов, использования кабелей, концентраторов, коммутаторов и т.д. Именно на физическом уровне осуществляется реальная передача данных от передающего компьютера к принимающему. (Если оба компьютера принадлежат одному сегменту сети, данные передаются достаточно просто. В противном случае передача осуществляется поэтапно, и на каждом этапе выполняется дополнительная обработка информации.) На принимающем компьютере данные перемещаются вверх по стеку протоколов и в конечном итоге достигают программы на прикладном уровне. Получив информацию, программа может передать ответ. Данные, составляющие ответ, также движутся вниз по стеку, передаются через сетевые соединения, а затем на компьютере, которому они предназначены, перемещаются вверх по стеку протоколов. На рис. 3.1. проиллюстрирован описанный выше процесс.

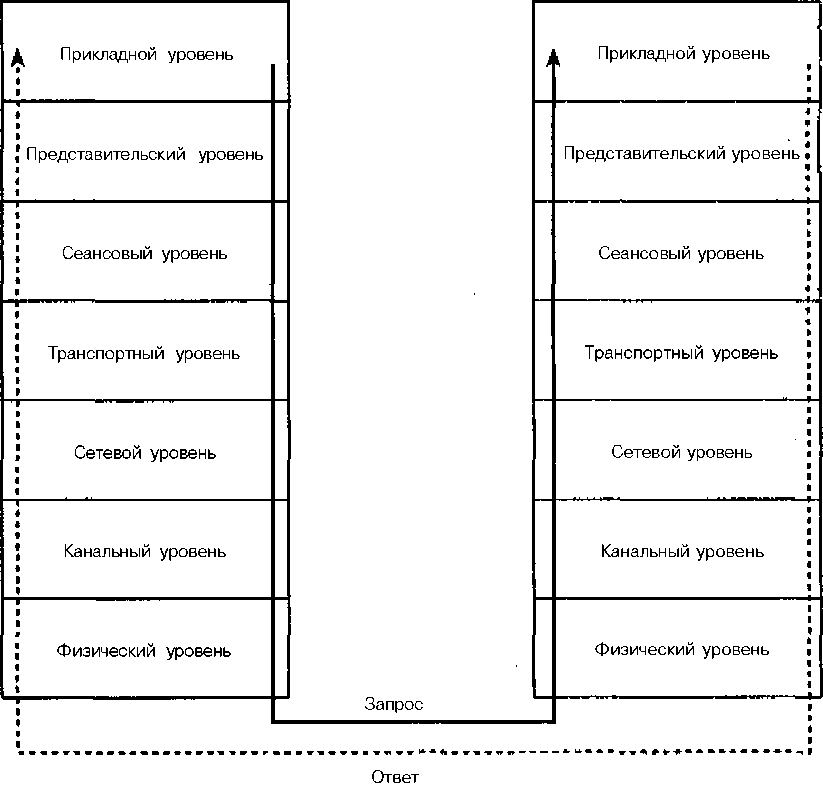

Рис. 3.1. Компоненты стека протоколов выполняют обработку данных для передачи их на другой компьютер

На заметку

Несмотря на то что OSI является универсальной моделью, описывающей сетевое взаимодействие, в реальных стеках протоколов редко поддерживаются все семь уровней. Наиболее часто используемые стеки — TCP/IP, AppleTalk и NetBEUI — могут быть описаны в терминах OSI. При этом стек TCP/IP насчитывает лишь четыре уровня, однако общие принципы обработки передаваемых данных остаются неизменными.

Каждый уровень модели OSI взаимодействует только с двумя уровнями; один из них расположен непосредственно над ним, а другой — под ним. (Исключениями являются прикладной и физический уровни. Прикладная программа взаимодействует непосредственно с пользователем, а на физическом уровне решаются вопросы соединения двух компьютеров.) Для программных средств, реализующих различные уровни стека протоколов на конкретном компьютере, должен быть четко определен интерфейс межуровневого взаимодействия. Компоненты, соответствующие определенным уровням, должны допускать замену. Так, например, на прикладном уровне могут работать Web-броузеры и Web-серверы. Если вы замените один броузер или сервер другим, работа всего стека протоколов не нарушится. (В некоторых броузерах и серверах могут отсутствовать определенные возможности, например, броузер может не поддерживать средства SSL, однако на самом деле такие вопросы скорее относятся к интеграции сетевых средств.) Аналогично вы можете на физическом уровне заменять сетевые кабели, концентраторы и даже сетевые карты с драйверами. При этом средства поддержки более высоких уровней не нуждаются в модификации.

Для двух компьютеров, взаимодействующих по сети, действия на некотором уровне одного компьютера строго согласованы с действиями на этом же уровне другого компьютера. В некотором смысле можно утверждать, что результаты, получившиеся при обработке данных на определенном уровне стека протоколов передающего компьютера, отменяются на этом же уровне принимающего компьютера. Главная цель работы всего стека протоколов — обеспечение взаимодействия программ прикладного уровня, поэтому каждый уровень на принимающем узле сети должен получать от нижележащего уровня в точности те же данные, которые предоставил соответствующий уровень на передающем узле. Взаимодействие компьютеров, использующих стеки протоколов, можно представить себе так, как будто некоторый уровень обменивается данными не с нижележащим и вышестоящим уровнями, а непосредственно с соответствующим уровнем другого компьютера. Очевидно, что стеки протоколов на разных компьютерах должны отвечать одному стандарту, даже если эти компьютеры работают под управлением различных операционных систем. Например, на разных уровнях стека TCP/IP, реализованного для Linux, Windows, и BeOS, выполняются одинаковые действия, несмотря на то, что коды соответствующих программных средств различаются.

Стек протоколов хорошо иллюстрирует перемещение данных между программными компонентами, поддерживающими сетевое взаимодействие, однако он не дает ответа на вопрос, какие же изменения претерпевает информация на этом пути. На различных уровнях стека протоколов выполняются инкапсуляция и извлечение данных. При инкапсуляции данные разбиваются на фрагменты, и к каждому фрагменту добавляется управляющая информация (после добавления управляющей информации фрагменты данных, в зависимости от уровня протокола, становятся пакетами или кадрами). Кроме того, информация, предназначенная для передачи, может быть модифицирована, но подобная обработка выполняется крайне редко. При извлечении данных выполняются действия, противоположные инкапсуляции.

Рассмотрим в качестве примера передачу содержимого файла с помощью протокола FTP (File Transfer Protocol — протокол передачи файлов) в сети Ethernet. При этом используется стек протоколов TCP/IP. Размер файла может превышать максимальный размер пакета данных, допустимый в TCP/IP или Ethernet. В этом случае содержимое файла должно быть разбито на несколько фрагментов. На различных уровнях стека протоколов к каждому из этих фрагментов добавляется заголовок и, возможно, суффикс (служебная информация, следующая за передаваемыми данными). Заголовок и суффикс содержат информацию, необходимую для того, чтобы система могла передавать и обрабатывать остальную часть пакета. Результат действий по инкапсуляции данных показан на рис. 3.2. На самом деле ситуация может быть более сложной. На некотором уровне стека протоколов пакет может быть разбит на несколько фрагментов меньшего размера, так, например, драйверы Ethernet могут разбить IP-пакет на два Ethernet-кадра. Подобные действия могут выполнять и маршрутизаторы. При этом заголовки IP, TCP и FTP, показанные на рис. 3.2, остаются в одном из кадров и не дублируются в другом кадре. Однако если на некотором уровне стека протоколов пакет разбивается на кадры, то на том же уровне стека на принимающем узле эти кадры обязательно объединяются в исходный пакет. Точно так же дело обстоит в том случае, если разбиение пакета выполнит маршрутизатор.

В зависимости от используемого стека протоколов и даже от состава стека, структура пакета может отличаться от представленной на рис. 3.2. Например, если для обмена данными используется Web-броузер, то вместо заголовка FTP, показанного на рис. 3.2, в составе пакета будет присутствовать заголовок HTTP. Если же для подключения компьютера к сети будут использованы сетевые карты и драйверы, отличные от Ethernet, то заголовок и суффикс Ethernet будут заменены на заголовок и суффикс, соответствующие другой сетевой технологии. Заметьте, что при передаче пакета из одной локальной сети в другую маршрутизатор реально выполняет подобную замену, т.е. удаляет существующие заголовок и суффикс и включает вместо них заголовок и суффикс другой сети. Такая процедура выполняется несколько раз за время перемещения пакета по Internet, но содержащиеся в составе пакета, доставляются в неизменном виде.

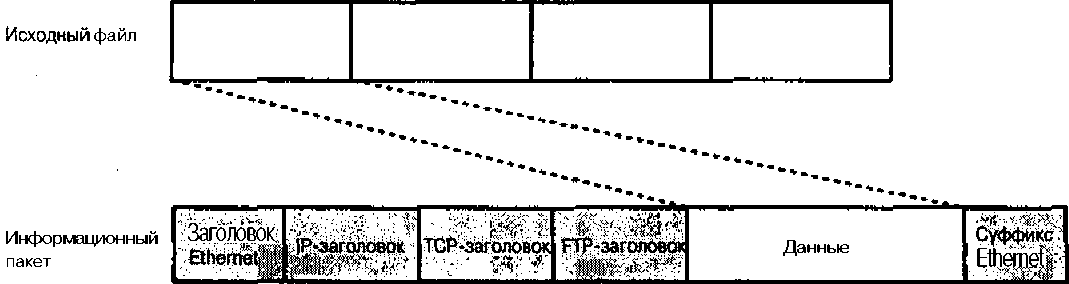

Рис. 3.2. При перемещении вниз по стеку протоколов исходные данные разбиваются на фрагменты. К каждому фрагменту добавляется служебная информация, обеспечивающая передачу пакета по сети и восстановление на принимающем узле исходных данных

Заголовки и суффиксы содержат информацию, необходимую для доставки пакта по назначению, например, IP-адреса отправителя и получателя, номера портов, связанные с программами на прикладном уровне, расположение данных, содержащихся в пакете, в исходной битовой последовательности, и т.д. Маршрутизаторы используют эту информацию для определения маршрута пакета, а на принимающем узле эти сведения позволяют передать пакет той программе, для которой он предназначен. Адрес и порт отправителя используются при передаче ответа.

В настоящее время TCP/IP является самым популярным стеком протоколов. В состав этого стека входят наиболее часто используемые протоколы, которые обсуждаются в данной книге. В большинстве приложений не реализована поддержка нескольких стеков протоколов, поэтому чаще всего приложение может работать с одним конкретным стеком. Одна из причин популярности стека протоколов TCP/IP — его гибкость. Протоколы TCP/IP являются маршрутизируемыми протоколами, т.е. пакеты TCP/IP могут передаваться из одной локальной сети в другую. Для передачи пакетов между различными сетями не нужна единая карта Internet; при маршрутизации используется распределенная информация о структуре сети, хранящаяся на различных маршрутизаторах. Число допустимых адресов в сетях TCP/IP достаточно велико (в IPv4 адрес представляется 32 битами, а в IPv6 используются 128-битовые адреса; подробно IP-адреса рассматривались в главе 2), кроме того, в этих сетях поддерживается иерархическая структура имен. Эти положительные качества стали причиной того, что протоколы TCP/IP были выбраны в качестве основы для создания глобальной сети Internet.

Впервые протоколы TCP/IP были использованы в UNIX; система Linux "унаследовала" их. Как в Linux, так и в UNIX средства TCP/IP используются для обеспечения работы различных компонентов системы. Сеть, в состав которой входят только компьютеры, работающие под управлением UNIX или Linux, может быть создана на основании TCP/IP, без использования других стеков протоколов.

В состав семейства TCP/IP входят HTTP, FTP, SMTP (Simple Network Mail Protocol — простой протокол передачи почтовых сообщений), NFS (Network File System — сетевая файловая система), Telnet, SSH (Secure Shell — защищенная оболочка), NNTP (Network News Transfer Protocol — протокол передачи сетевых новостей), X Window и многие другие протоколы. Широкое использование TCP/IP привело к тому, что в инструментах, изначально ориентированных на работу с другими стеками протоколов, была реализована поддержка TCP/IP. Например, несмотря на то, что в системе Windows используется стек протоколов NetBEUI (NetBIOS Extended User Interface — расширенный пользовательский интерфейс NetBIOS), средства поддержки протоколов SMB (Server Message Block — блок сообщений сервера) / CIFS (Common Internet Filesystem — общая межсетевая файловая система) могут взаимодействовать с TCP/IP через NetBIOS (Network Basic Input/Output System — базовая сетевая система ввода-вывода). Начиная с Windows 95 все версии Windows поддерживают TCP/IP. Аналогично, протоколы Apple, предназначенные для разделения файлов, могут работать не только с AppleTalk, но и с TCP/IP.

Несмотря на свои достоинства и популярность, стек TCP/IP не позволяет решить все задачи, возникающие при создании сетей. Так, например, в некоторых сетях могут присутствовать компьютеры, не поддерживающие TCP/IP. В частности, старые компьютеры Macintosh обеспечивают обмен файлами только средствами AppleTalk, а некоторые машины под управлением DOS или Windows могут быть сконфигурированы лишь для работы с IPX или NetBEUI. Поэтому поддержка альтернативных средств протоколов является положительным качеством системы Linux.

Стек протоколов создавался компанией AppleTalk параллельно с разработкой сетевого оборудования LocalTalk. Он нашел применение в компьютерах Macintosh, выпущенных в начале 1980-х. (Первоначально как аппаратные, так и программные средства назывались AppleTalk; в настоящее время это название используется лишь для обозначения программных компонентов.) С ростом популярности Ethernet Apple доработала AppleTalk для работы с аппаратным обеспечением Ethernet; этот вариант программ иногда называют EtherTalk. В системе Linux поддерживается стек протоколов AppleTalk и обеспечивается его работа как посредством аппаратуры LocalTalk, так и через Ethernet.

На заметку

Как ни странно, версии Linux, ориентированные на компьютеры Macintosh, не поддерживают аппаратные средства LocalTalk, а допускают лишь работу AppleTalk через Ethernet. Поэтому для включения компьютера Macintosh под управлением Linux в сеть AppleTalk необходимо, чтобы на нем присутствовал Ethernet-адаптер.

Подобно TCP/IP, AppleTalk использует 32-разрядные адреса. Подобно IP-адресу, адрес AppleTalk состоит из двух компонентов: адреса сети и адреса компьютера. В отличие от IP, длина каждого из компонентов фиксирована: 16 из 32 битов выделены для представления адреса сети, а остальные 16 битов — для идентификации компьютера. В сетях AppleTalk поддерживается процедура переговоров, предпринимаемых для получения компьютером сетевого адреса. Благодаря наличию такой процедуры администратор избавлен от необходимости явно указывать адреса. (Если вы захотите, можете задать адрес явно или запросить его из определенного диапазона, но обычно в этом нет надобности.)

Кроме адресов для идентификации компьютеров в AppleTalk-сетях существует система имен, предназначенная для того, чтобы упростить работу пользователей. Каждому компьютеру присваивается имя, кроме того, для этого компьютера определяется принадлежность к локальной группе машин, которая называется зоной. Полное имя состоит из имени компьютера и имени зоны. В небольших сетях информация о зоне может не использоваться, в этом случае компьютеры идентифицируются только посредством имени. Netatalk (основной пакет, предназначенный для поддержки AppleTalk в Linux) по умолчанию генерирует AppleTalk-имена на базе доменных имен TCP/IP. Так, например, если компьютеру соответствует доменное имя

larch.threeroomco.com

larch

Основное назначение AppleTalk — обеспечение совместного использования файлов и принтеров. Многие сетевые принтеры могут непосредственно взаимодействовать посредством протокола AppleTalk, а средства разделения файлов поддерживаются в MacOS, Windows NT и 2000, Linux, BeOS и других операционных системах. Для решения других задач AppleTalk используется лишь в сетях, состоящих из компьютеров, которые работают под управлением MacOS. В сетях, компоненты которых используют иные операционные системы, целесообразнее применять другие стеки протоколов. Если в состав сети входят различные машины, на компьютерах устанавливают систему MacOS X, обеспечивающую работу с NFS. Пакет Netatalk (

http://nettalk.sourceforge.net

Совет

При маршрутизации пакетов AppleTalk с помощью обычных маршрутизаторов возникают серьезные трудности. Чтобы исключить возможность взлома извне, можно запретить поддержку TCP/IP на сервере Netatalk (подобные действия имеют смысл только в том случае, если вы абсолютно уверены, что никто из пользователей локальной сети не предпримет попытку взлома, пользуясь недостатками в системе защиты Netatalk). Очевидно, что эта мера обеспечения безопасности не является единственно возможной. Средства защиты сетей TCP/IP будут подробно обсуждаться в части IV.

Пакет Netatalk, поставляемый в составе большинства дистрибутивных пакетов Linux, предназначен для поддержки сетевого взаимодействия посредством AppleTalk. В состав этого пакета входят три основных компонента.

• Файловый сервер AppleTalk. Программа

afpd

afpd.conf

/etc/atalk

AppleVolumes.default

AppleVolumes.system

• Сервер печати AppleTalk. Программа

papd

• Клиент печати AppleTalk. Программа

pap

pap

-p

pap -p Laser2 sample.ps

sample.ps

Работа первых двух из описанных выше инструментов базируется на использовании программы

atalkd

atalkd.conf

/etc/atalk

На заметку

Netatalk не содержит клиентских программ, предназначенных для разделения файлов, поэтому из системы Linux нельзя обращаться к файлам AppleTalk. Такую возможность предоставляет версия

1.03b-alpha

пакета

afpfs

, но этот инструмент выпущен очень давно и работает ненадежно. Если вам необходимо, чтобы система Linux работала с файлами, расположенными на компьютерах Macintosh, можете воспользоваться для этого средствами NFS или SMB/CIFS, например установить в системе MacOS NFS-сервер или DAVE (

http://www.thursby.com

).

Как правило, установленные средства поддержки AppleTalk работают корректно, но по умолчанию они настроены так, что разделяемым становится только рабочий каталог пользователя. Для того чтобы изменить конфигурацию, надо внести изменения в файл

AppleVolumes.default

~

/mnt

~

/mnt "Mount Points" options=noadouble

Первая строка не содержит опций. Во второй строке указано имя, которое должно предоставляться клиенту Macintosh вместо

/mnt

options

noadouble

.AppleDouble

Если Netatalk поставляется в составе дистрибутивного пакета, его компоненты, скорее всего, будут автоматически запускаться при загрузке операционной системы. Если запуск Netatalk не предусмотрен, вы можете воспользоваться SysV или локальным сценарием запуска. (Подробно процедура запуска серверов описана в главе 4.) В первую очередь следует запустить

atalkd

afpd

papd

atalkd

&

IPX (Internetwork Packet Exchange — межсетевой обмен пакетами) был разработан специалистами Novell как низкоуровневый транспортный протокол. При создании протокола разработчики основывались на ранних работах, выполненных компанией Xerox. Чаще всего IPX используется совместно с протоколом SPX (Sequences Packet Exchange — упорядоченный обмен пакетами). IPX и SPX составляют основы стека протоколов, возможности и популярность которого сопоставимы со стеками AppleTalk и NetBEUI. Традиционно протоколы IPX/SPX используются в продуктах NetWare, кроме того, в DOS, Windows и других операционных системах применяются программные пакеты, созданные на базе IPX/SPX. Одно из самых распространенных применений IPX/SPX — поддержка протокола NCP (NetWare Core Protocol — базовый протокол NetWare), используемого для разделения файлов и принтеров. Протоколы IPX/SPX поддерживаются в системе Linux; для этого используются как средства ядра (настройка ядра обсуждалась в главе 1), так и клиентские и серверные пакеты.

Подобно TCP/IP и AppleTalk, в IPX/SPX используются 32-разрядные адреса, которые обычно представляются в шестнадцатеричном виде, например 0x23a91002. Однако каждый адрес ставится в соответствие не одному компьютеру, а сегменту сети, который либо соединяется с другими сегментами с помощью маршрутизаторов, либо полностью изолирован от внешнего мира. В описании сети также указывается тип кадра, передаваемого на нижнем уровне; в сети IPX/SPX могут использоваться только кадры одного типа. Для идентификации отдельных компьютеров применяются аппаратные адреса узлов сети, на базе которой создается сеть IPX/SPX, например, если сеть IPX/SPX создана на основе Ethernet, то компьютеры, подключенные к ней, идентифицируются с помощью 48-разрядных адресов.

Как легко догадаться по названию и применяемой схеме адресации, протоколы разработаны для организации межсетевого обмена. Такой обмен обеспечивают IPX-маршрутизаторы, которые функционируют подобно маршрутизаторам TCP/IP. (При необходимости одна система может маршрутизировать пакеты IP и IPX. В изолированной сети маршрутизатор не нужен, но программы поддержки IPX/SPX включают соответствующие средства.

Серверы IPX/SPX используют протокол SAP (Service Advertisement Protocol — протокол объявления служб). Посредством этого протокола в сети периодически объявляются имя сервера и услуги, которые он предоставляет. Эти сообщения принимаются локальными компьютерами, а IPX-маршрутизаторы передают их в другие сегменты сети. Таким образом клиенты постоянно имеют информацию о доступных серверах, но в то же время при увеличении размеров сети этот подход приводит к возрастанию сетевого трафика, так как по сети постоянно передаются широковещательные SAP-сообщения.

Как и большинство Linux-программ, средства поддержки IPX/SPX в основном распространяются в исходных кодах. (Caldera лицензировала NetWare, и специалисты компании реализовали в Linux поддержку взаимодействия с этой системой, однако сопровождение данного порта прекращено. Версия для трех пользователей доступна по адресу

ftp://ftp.calderasystems.com/pub/old-products/netware/

• Поддержка NCPFS ядром системы. В состав ядра Linux входят средства поддержки файловой системы NCP. Соответствующие опции находятся в подменю Network File Systems меню File Systems. Эти средства позволяют монтировать в системе Linux разделяемые каталоги NetWare. Для монтирования используется программа

ncpmount

ncpfs

• LinWare. Этот пакет обеспечивает ограниченную поддержку сервера NCP. На момент написания данной книги последней была версия 0.95 beta, ориентированная на работу с ядром 1.3.x, другими словами, пакет не обновлялся с 1996 года. Однако в будущем ситуация может измениться. В настоящее время данный пакет хранится под именем

lwared

ftp://sunsite.unc.edu/pub/Linux/system/network/daemons/

• Mars_nwe. Этот пакет, реализующий NetWare-сервер в системе Linux, в настоящее время доступен по адресу

http://www.compu-art.de/mars_nwe/

http://www.redhat.com/support/docs/tips/Netware/netware.html. Mars_nwe

/etc/nwserv.conf

/etc/nwserv/nwserv.conf

nwserv

Все перечисленные выше пакеты требуют, чтобы средства поддержки IPX были скомпилированы в составе ядра (о включении компонентов ядра рассказывалось в главе 1). В ряде систем используется специальный пакет

ipxutils

ncpfs

Если вы хотите, чтобы система Linux выступала в роли сервера для клиентов NetWare, надо выполнить несложную настройку Mars_nwe. Более того, конфигурация, установленная по умолчанию, обычно обеспечивает нормальную работу данного пакета. Конфигурационные файлы снабжены подробными комментариями; прочитав их, можно получить полное представление о процессе настройки пакета. Особое внимание надо уделить следующим деталям.

• В разделе 1 конфигурационного файла определяются разделяемые тома. В терминах Linux эти тома соответствуют каталогам. В зависимости от поставки, разделяемые тома могут быть либо определены, либо нет.

• В разделе 7 содержатся опции, управляющие шифрованием пароля. Если в вашей сети отсутствует bindery-сервер NetWare, поддерживающий аутентификацию пользователей, вам необходимо задать передачу пароля в незашифрованном виде.

• В разделе 13 определены пользователи, которым разрешен доступ к серверу. В этот раздел вам придется включить имена пользователей и пароли, дублируя соответствующие настройки Linux. Пароли хранятся в незашифрованном виде, что создает угрозу безопасности системы. Если в сети присутствует bindery-сервер, после первого запуска Mars_nwe вы можете удалить эти записи, так что риск становится минимальным. Вместо того чтобы задавать имена пользователей и пароли, соответствующие отдельным учетным записям, вы можете указать в разделе 15 автоматическое выполнение этих действий. Недостаток такого подхода состоит в том, что для всех учетных записей будет установлен один и тот же пароль.

Пакет Mars_nwe содержит средства, позволяющие автоматически включать IPX-поддержку для сетевого интерфейса. Однако эти средства не действуют при работе с клиентами NetWare. Перед использованием команды

ncpmount

ipx_configure

# ipx_configure --auto_interface=on --auto_primary=on

# ncpmount -S NW_SERV -U anne -P p4rtu3a /mnt/nwmount

При выполнении этих команд разрешается автоматическое определение номера локальной сети, и том на

NW_SERV

/mnt/nwmount

p4rtu3a

NetBEUI во многом напоминает AppleTalk и IPX, однако средства NetBEUI в основном используются IBM и Microsoft для организации сетевого взаимодействия в системах DOS, Windows и OS/2. В системе Linux (по крайней мере в версиях ядра 2.4.x) стек NetBEUI не поддерживается. Тем не менее возможности NetBEUI могут быть реализованы средствами NetBIOS на базе TCP/IP, которые присутствуют в Linux (такую конфигурацию NetBIOS часто называют NBT). Кроме того, поддержка стека NetBEUI обеспечивается продуктами независимых производителей, но на сегодняшний день такие продукты находят лишь ограниченное применение.

Подобно AppleTalk и IPX, стек NetBEUI был разработан для обеспечения взаимодействия в небольших сетях. Сеть под управлением NetBEUI может насчитывать не больше 256 компьютеров. В NetBEUI используются имена, подобные доменным именам TCP/IP, но, в отличие от TCP/IP, AppleTalk и IPX, числовая адресация не применяется. В NetBEUI компьютеры идентифицируются лишь с помощью имен. Имена NetBEUI состоят из двух компонентов: имени компьютера и имени группы. В зависимости от наличия централизованного сервера, предназначенного для управления регистрацией пользователя, группа компьютеров называется рабочей группой либо доменом. С момента включения компьютер, настроенный для взаимодействия посредством NetBEUI, передает широковещательные сообщения, свидетельствующие о его присутствии.

Средства NetBEUI могут работать практически в любой сетевой среде, но чаще всего сети, использующие этот стек, создаются на базе Ethernet. Подобно AppleTalk и IPX, NetBEUI может использоваться вместе с TCP/IP и другими стеками протоколов.

Средства NetBEUI очень часто применяются с протоколами SMB/CIFS, обеспечивающими разделение файлов и принтеров. По степени популярности их можно сравнить с NFS/lpd для Linux и UNIX или NCR SMB/CIFS могут работать на базе TCP/IP; такая конфигурация используется чрезвычайно часто, даже в сетях, состоящих исключительно из компьютеров под управлением Windows. Маршрутизация сообщений NetBEUI затруднена, и это обеспечивает дополнительную степень защиты сетей. В настоящее время неизвестны средства, с помощью которых злоумышленник, работающий на удаленном компьютере, мог бы незаконно получить доступ к серверу NetBEUI.

Компьютеры под управлением Linux редко участвуют в NetBEUI-взаимодействии, так как в стандартном ядре отсутствует поддержка этого стека. В 2000 г. силами Procom Technologies (

http://www.procom.com

Кроме дополнений к ядру Linux и Samba средства поддержки стека NetBEUI содержат большое количество специальных утилит, предназначенных для настройки стека и выполнения различных действий в сети NetBEUI. Настройка системы обычно не вызывает затруднений; в большинстве случаев для управления поведением NetBEUI можно использовать опции Samba. Среди утилит следует выделить

netb

Пакет, предназначенный для поддержки стека NetBEUI, содержит файл

README

Makefile

Каким бы способом вы ни воспользовались, вам потребуются исходные коды как ядра Linux, так и пакета Samba. Найти их вы сможете, обратившись по адресам

http://www.kernel.org

http://www.samba.org

ftp://sunsite.unc.edu

После окончания процесса инсталляции для включения средств поддержки NetBEUI и управления взаимодействием по сети можно воспользоваться перечисленными ниже утилитами.

•

netb

start

netb stop

netb

•

nbview

/proc/sys/netbeui

•

nbstatus

nbstatus

nbstatus SERVER

SERVER

•

nbadmin

bind

unbind

drop

nbadmin bind eth0

nbadmin drop 102

nbview

В большинстве случаев необходимо задавать только команду

netb start

nmbd

smbd

smbclient

-Z <NETBEUI | TCPIP>

smbd

smbd -Z NETBEUI

-S ИМЯ

smbd

Таким образом, вы можете превратить узел сети, работающий под управлением Linux, в сервер NetBEUI SMB/CIFS с именем

NAME

# netb start

# nmbd -Z NETBEUI

# smbd -Z NETBEUI -S имя

Вы можете поместить приведенные выше команды в сценарий запуска системы или модифицировать соответствующим образом сценарий запуска Samba. Остальные средства Samba функционируют так, как описано в главе 7. Установив средства поддержки NetBEUI, вы добиваетесь следующих результатов. Во-первых, обеспечивается работа NetBEUI-клиентов, не поддерживающих TCP/IP, а во-вторых, снижается вероятность незаконного обращения к серверу, поскольку в нормальных условиях данные NetBEUI не маршрутизируются и не могут быть переданы по Internet. Описанные выше программы дублируют средства, обеспечивающие работу NetBIOS на базе TCP/IP. Эти средства присутствуют последних версиях ядра Linux и Samba и для их использования не требуется устанавливать дополнительные модули и перекомпилировать программы.

Стек протоколов является основой для работы других сетевых инструментов, например клиент-программ и серверов. Для того чтобы два компьютера могли взаимодействовать по сети, на них должны быть реализованы совместимые стеки протоколов. В настоящее время наибольшей популярностью пользуется стек протоколов TCP/IP. составляет базу Internet, на этом же стеке протоколов основывается работа большинства сетевых средств Linux. Однако, помимо TCP/IP, существуют и другие стеки протоколов. В предыдущие годы наиболее часто применялись AppleTalk, IPX и NetBEUI. Эти стеки в основном ориентированы на использование в локальных сетях; с их помощью, как правило, организуется совместный доступ к файлам и принтерам. Указанные стеки протоколов находят применение и в настоящее время, в частности, они используются при создании небольших сетей. В системе Linux реализована ограниченная поддержка этих стеков. Для обеспечения взаимодействия посредством NetBEUI необходимо перекомпилировать ядро Linux и коды Samba, включив в них дополнительные модули.

В основном данная книга (в особенности части II и III) посвящена работе различных серверов. Как правило, программы-серверы начинают работать с момента загрузки компьютера, на котором они установлены, и постоянно предоставляют свои услуги клиентам. В некоторых случаях планируются перерывы в работе серверов, связанные с необходимостью выполнения работ по обслуживанию компьютера; кроме того, доступ к тому или иному серверу может быть ограничен по соображениям безопасности. Администрируя локальную сеть, необходимо ясно представлять себе процедуру запуска серверов, в противном случае вы не сможете запустить сервер после установки или перезапустить его в случае изменения конфигурации.

Чаще всего серверы, установленные в системе Linux, начинают работать сразу же после инсталляции; в редких случаях для их запуска приходится перезагрузить компьютер. Существуют три основных способа запуска серверов: использование сценариев запуска System V (SysV), настройка суперсервера, например

inetd

xinetd

Многие технические решения, которые используются в системе System V UNIX, разработанной AT&T, стали стандартом для современных версий UNIX и Linux. Одним из них является способ запуска системных служб, в том числе серверов. Согласно схеме загрузки SysV, каждой службе должен соответствовать специальный сценарий запуска, поддерживающий параметры

start

stop

restart

restart

На заметку

Сценарии SysV используются не только для запуска сетевых серверов. В данной книге для обозначения программ, постоянно выполняющихся в операционной системе и предоставляющих некоторые услуги, но не обязательно доступных по сети, используется термин служба, или демон. Серверами называются программы, обслуживающие запросы по сети. Большинство служб, которые обсуждаются в этой книге, являются серверами. Многие специалисты не придерживаются данной терминологии, например, называют службами те программы, для обозначения которых здесь используется термин сервер.

Схема запуска SysV непосредственно связана с понятием уровня выполнения (runlevel). Каждому уровню выполнения соответствует набор сценариев запуска, который определяет службы, выполняющиеся в системе. (Посредством сценариев SysV запускаются не только серверы, но и другие службы, например, средства протоколирования, поддержки файловой системы и прочие программы.) Таким образом, настройка системы для запуска серверов с помощью сценариев SysV по сути сводится к выбору конфигурации уровней выполнения. Для решения данной задачи надо создать ссылки на требуемые сценарии и поместить их в каталог, соответствующий требуемому уровню выполнения.

Несмотря на то что основные принципы использования сценариев запуска SysV соблюдаются во всех системах, особенности такого использования могут различаться в зависимости от конкретного дистрибутивного пакета. В разных системах сценарии запуска размещаются в различных каталогах, имена сценариев могут различаться, но эти различия, как правило, не существенны. В табл. 4.1 описаны каталоги, используемые разными системами при работе со сценариями запуска SysV. Обратите внимание на то, что в табл. 4.1 указано размещение реальных сценариев, ссылок на эти сценарии, соответствующих определенным уровням выполнения, а также расположение локальных сценариев запуска (подробно локальные сценарии будут рассматриваться далее в данной главе). В именах ссылок на сценарии символом

?

Таблица 4.1. Сценарии запуска для основных дистрибутивных пакетов Linux

На заметку

Уровень выполнения — это число от 0 до 6, которому соответствует конкретный набор действующих служб. Уровни выполнения будут более подробно описаны в одном из последующих разделов, сейчас же вам достаточно знать, что при загрузке компьютер переходит на некоторый уровень выполнения, на котором выполняется определенный набор сценариев запуска. При необходимости вы можете изменить уровень выполнения после загрузки компьютера.

На заметку

Далее в этой главе будут упоминаться каталоги сценариев SysV и каталоги ссылок. Если вам потребуется изменить некоторые файлы, вы должны знать, к каким каталогам необходимо обращаться.

В некоторых системах сценарии запуска используются абсолютно одинаково. К этим системам относятся Red Hat, Mandrake, TurboLinux; несколько отличается от них Caldera. В них сценарии запуска расположены в каталоге

/etc/rc.d/init.d

/etc/rc.d/rc?.d

/etc/rc.d/rc.4

В большинстве дистрибутивных пакетов Linux (за исключением Slackware) действуют строгие правила по именованию содержимого каталога ссылок SysV. Имя файла ссылки имеет вид

C##имя

С

S

K

##

network

nfs

S10network

K20nfs

C##

S

K

S

K

S10network

network

nfs

S

K

S10network

S55sshd

K

Имена ссылок, используемых для запуска и прекращения работы служб, могут различаться в зависимости от конкретного дистрибутивного пакета. Например, в системе Mandrake программы, поддерживающие основные сетевые средства, запускаются с помощью ссылки

S10network

S35networking

Говоря о различных дистрибутивных пакетах, следует отметить одну особенность системы SuSE. В этой системе для управления процессом запуска сценариев SysV используется файл

/etc/rc.config

START_ИМЯ_СЕРВЕРА="yes"

S

/etc/sysconfig/daemons

ONBOOT

Если вам необходимо разрешить или запретить запуск сервера с помощью сценариев SysV, вы можете сделать это, изменяя сценарии запуска или ссылки на них. Проще всего запретить запуск сервера, удалив соответствующий сценарий из каталога сценариев SysV. Этим вы добьетесь того, что сервер не будет присутствовать ни на одном из уровней выполнения системы, но такое решение нельзя назвать элегантным. Кроме того, если вам потребуется не запретить, а разрешить выполнение сервера, вам все равно придется искать способы сделать это.

Более приемлемое решение данной задачи — переименовать ссылку на сценарий запуска в каталоге, соответствующем требуемому уровню выполнения. Например, для того, чтобы запретить выполнение сервера, надо переименовать ссылку, заменив символ "

S

K

$ find /etc/rc.d -name "*postfix"

/etc/rc.d/rc0.d/K30postfix

/etc/rc.d/rc1.d/K30postfix

/etc/rc.d/rc2.d/S80postfix

/etc/rc.d/rc3.d/S80postfix

/etc/rc.d/rc4.d/S80postfix

/etc/rc.d/rc5.d/S80postfix

/etc/rc.d/rc6.d/K30postfix

/etc/rc.d/init.d/postfix

Полученные результаты позволяют выяснить, что Postfix запускается на уровнях выполнения 2-5 и порядок запуска этого сервера определяется номером 80. Аналогично, работа сервера завершается на уровнях 0, 1 и 6, и порядок завершения определяется номером 30. Если вы хотите запретить выполнение Postfix на уровне 3, вам надо переименовать ссылку

S80postfix

K30postfix

Если вам нужно временно запустить или остановить сервер, не перезагружая компьютер, либо если вы захотите перезапустить сервер после изменения его конфигурационного файла, вы можете вызвать сценарий запуска вручную и передать ему параметр

start

stop

# /etc/rc.d/init.d/postfix stop

Большинство версий Linux при попытке завершить работу сервера выводит специальное сообщение. Кроме того, после остановки сервера отображается дополнительное сообщение о том, насколько успешно выполнена данная операция. При запуске сценария SysV появляется сообщение об успешном запуске сервера. (Эти сообщения вы видите на экране при загрузке компьютера.)

Если вы работаете с системой Slackware, то вместо переименования, добавления и удаления сценариев запуска или ссылок на них вам надо отредактировать один файл сценария, соответствующий требуемому уровню выполнения. Так, например, чтобы изменить поведение системы на уровне 4, вам надо внести изменения в файл

/etc/rc.d/rc.4

/etc/rc.d/rc.inet2

Некоторые дистрибутивные пакеты включают специальные утилиты, которые упрощают управление сценариями запуска. Пользуясь этими утилитами, вы уменьшаете риск неправильно задать имя сценария. Так, например, изменяя набор серверов, выполняемых в системе, вручную, вы можете вместо

S80postfix

s80postfix

S

s

На заметку

В данном разделе рассматриваются утилиты управления сценариями запуска, предоставляющие алфавитно-цифровой интерфейс. Для выполнения подобных задач могут использоваться также утилиты с графическим интерфейсом, которые будут обсуждаться далее в этой главе.

Инструментальное средство

chkconfig

chkconfig

chkconfig <--list|--add|--del> [имя]

chkconfig [--level уровни] имя [on|off|reset]

Первый вариант вызова используется тогда, когда необходимо получить информацию о текущей конфигурации (опция

--list

--add

--del

Предположим, что вы хотите получить подробную информацию о конфигурации Postfix. Если вы знаете, что стартовый сценарий Postfix называется

postfix

# chkconfig --list postfix

postfix 0:off 1:off 2:on 3:on 4:on 5:on 6:off

В результате утилита выводит информацию о состоянии Postfix на каждом из уровней выполнения. Проверить правильность полученных данных можно, воспользовавшись командой

find

chkconfig

on

S

off

K

Если вы выполните команду

chkconfig --list

chkconfig

xinetd

Опция

--add

--del

chkconfig --del postfix

--add

Чаще всего при работе с

chkconfig

on

off

reset

--level

# chkconfig --level 3 postfix off

При выполнении этой команды не отображаются никакие данные. Проверить полученные результаты можно, вызвав утилиту

chkconfig

--list

345

--level

reset

# chkconfig postfix reset

Эта команда вернет ссылки на сценарии запуска для сервера Postfix в первоначальное состояние. Для того чтобы восстановить установки лишь для отдельных уровней, следует задать опцию

--level

Несмотря на то что

chkconfig

xinetd

chkconfig

--level

--list

xinetd

--add

--del

on

off

/etc/xinetd.d

xinetd

При изменении конфигурации SysV посредством

chkconfig

sshd

stop

Программа

ntsysv

-level уровни

-level

ntsysv

ntsysv

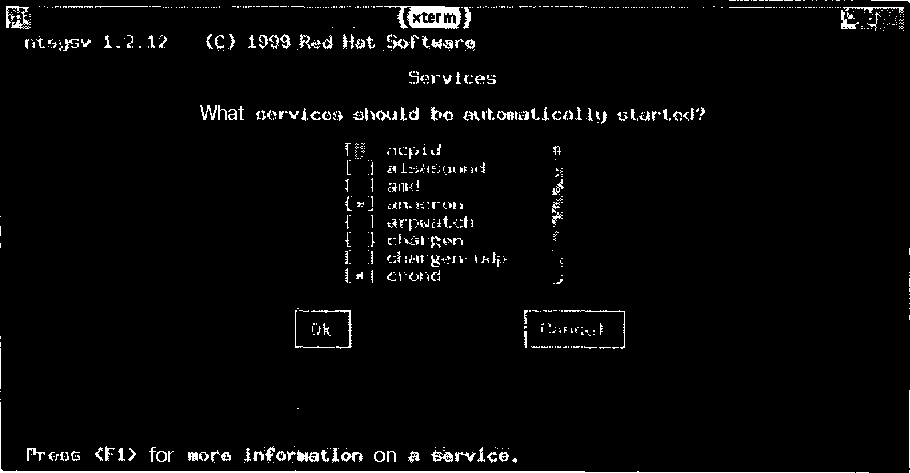

Рис. 4.1. Программа

ntsysv

Программа

ntsysv

ntsysv

xinetd

*

С помощью

ntsysv

В предыдущих разделах постоянно упоминались уровни выполнения, но из сказанного вряд ли стало ясно, что же они собой представляют. Говорилось лишь о том, что уровни выполнения и сценарии запуска SysV тесно связаны между собой. При загрузке компьютер переходит на некоторый уровень выполнения. Этому уровню соответствует каталог ссылок SysV; содержащиеся в нем ссылки указывают на сценарии запуска. Если ссылка начинается с символа "

S

start

K

stop

Но как Linux узнает, на какой уровень следует перейти после загрузки? Информация об этом хранится в файле

/etc/inittab

init

init

/etc/inittab

id:5:initdefault:

Ключевое слово

id

/etc/inittab

/etc/inittab

Внимание

Не устанавливайте в качестве уровня по умолчанию уровень 0 или 6. Если вы поступите так, то сразу после загрузки работа системы будет завершена либо компьютер начнет перезагружаться. Для того чтобы изменить настройку, вам придется загрузить компьютер с другого диска.

Если вы хотите временно изменить уровень выполнения, сделайте это с помощью команды

telinit

telinit

telinit [-t время_в_секундах] [уровень]

При изменении уровня выполнения некоторые процессы могут быть завершены. Для завершения процесса Linux передает ему сигнал

SIGTERM

SIGKILL

SIGTERM

SIGKILL

telinit

SIGTERM

telinit

SIGKILL

-t

Второй параметр, передаваемый

telinit

•

а

b

с

/etc/inittab

a

b

с

telinit

/etc/inittab

•

Q

q

telinit

/etc/inittab

•

S

s

•

U

u

init

/etc/inittab

Зачем может понадобиться переходить на другой уровень выполнения? Изменяя уровень выполнения по умолчанию, вы можете изменять набор серверов, работающих в системе. В большинстве дистрибутивных пакетов самым важным считается сервер X Window. Одна из последних записей в файле

/etc/inittab

В обычных условиях программа-сервер связывается с некоторым портом (ресурсом, для идентификации которого используется тип протокола и число в интервале от 1 до 65535). В зависимости от номера порта, указанного в запросе, этот запрос направляется тому или иному серверу. Например, почтовый сервер, поддерживающий SMTP (Simple Mail Transfer Protocol — простой протокол передачи почты), традиционно использует TCP-порт 25, a HTTP (Hypertext Transfer Protocol — протокол передачи гипертекстовой информации), как правило, связывается с портом 80.

Программа

inetd

Для настройки

inetd

/etc/inetd.conf

#

inetd.conf

/etc/inetd.conf

telnet stream tcp nowait root /usr/sbin/tcpd in.telnetd

Каждая строка файла состоит из нескольких полей, которые отделяются друг от друга с помощью пробелов или символов табуляции.

• Имя сервера. Первое поле в строке идентифицирует протокол, используемый сервером. Имя протокола должно соответствовать имени, указанному в файле

/etc/services

telnet

23/tcp

telnet

inetd

/etc/services

inetd

/etc/services

• Тип гнезда. Второе поле указывает тип гнезда, используемого при поддержке протокола. Допустимы типы

stream

dgram

raw

rdm

seqpacket

• Тип протокола. Третье поле указывает тип протокола. В данном случае речь идет о нижележащем протоколе транспортного уровня, например TCP или UDP. Допустимые протоколы указаны в

/etc/protocols

tcp

•

wait

nowait

wait

nowait

wait

dgram

nowait

inetd

nowait

wait

wait

wait.60

inetd

• Имя пользователя. Программа

inetd

nobody

root

nobody.nogroup

nobody

nogroup

• Программа-сервер. Шестое поле содержит имя программы-сервера, которую должен запустить

inetd

/usr/sbin/tcpd

tcpd

inetd

inetd

tcpd

• Параметры, передаваемые серверу. Это поле может отсутствовать. Если же оно задано, то содержит параметры, которые должны быть переданы программе-серверу. Эти параметры могут изменять поведение сервера, указывать расположение конфигурационных файлов и предоставлять другие сведения. Если сервер запускается посредством TCP Wrappers, параметр задает имя этого сервера; в приведенном выше примере указан параметр

in.telnetd

Для редактирования

/etc/inetd.conf

inetd

inetd.conf

Большинство дистрибутивных пакетов, в которых используется

inetd

/etc/inetd.conf

inetd.conf

Совет

Инсталлировав систему Linux, вам надо внимательно просмотреть содержимое файла

/etc/inetd.conf

(или конфигурационного файла

xinetd

, который будет рассматриваться ниже) и закомментировать записи для тех серверов, которые не нужны в системе. Многие администраторы включают символы комментариев в начало тех записей, назначение которых им не понятно. Такие действия вполне допустимы, потому что ни один сервер, указанный в

inetd.conf

, не является необходимым компонентом системы; лишь некоторые из них могут потребоваться для регистрации пользователей по сети. Отключение лишних серверов повышает безопасность системы, так как сужает поле деятельности злоумышленников, пытающихся получить доступ в вашу систему из Internet. Использовать подобный подход для служб, загружаемых с помощью сценариев SysV, нельзя, поскольку многие из них жизненно важны для нормальной работы системы Linux.

Как было сказано ранее, инструмент TCP Wrappers играет роль посредника между

inetd

Для управления работой TCP Wrappers используются два файла:

/etc/hosts.allow

/etc/hosts.deny

hosts.allow

hosts.deny

hosts.allow

hosts .deny

На заметку

TCP Wrappers можно сравнить с локальным брандмауэром, работа которого будет рассматриваться в главе 25. При этом TCP Wrappers реализует дополнительную защиту, которая может оказаться полезной, если брандмауэр настроен неправильно, кроме того, этот инструмент предоставляет новые возможности, например, фильтрацию на основе имени группы NIS.

Подобно другим конфигурационным файлам, символ

#

hosts.allow

hosts.deny

список_демонов : список_клиентов

В списке демонов указывается один или несколько серверов, к которым применяется данное правило. Если в списке указано несколько серверов, их имена разделяются запятыми или пробелами. Имена серверов должны совпадать с именами, содержащимися в файле

/etc/services

ALL

Внимание!

Не забывайте, что не все серверы запускаются с помощью TCP Wrappers. Поэтому групповая операция

ALL

может не включать все серверы, выполняющиеся в системе. Аналогично, указав сервер в списке демонов, вы не защитите его, если для управления им не применяются

inetd

и TCP Wrappers, либо если он не использует TCP Wrappers непосредственно.

Список клиентов определяет компьютеры, которым разрешен или запрещен доступ к серверу. Подобно списку доменов, в списке серверов может быть указан один узел либо несколько узлов. Идентификаторы узлов разделяются запятыми или пробелами. Описания узлов сети могут быть представлены в перечисленных ниже форматах.

• IP-адрес. В списке клиентов можно указать конкретный IP-адрес, например 10.102.201.23. Такое описание определяет только этот адрес.

• Диапазон IP-адресов. Задать диапазон IP-адресов можно несколькими способами. Проще всего сделать это, указав в составе адреса меньше четырех десятичных чисел; в этом случае адрес должен заканчиваться точкой. Например, значение 10.102.201. соответствует сети 10.102.201.0/24. Кроме того, можно использовать запись типа IP-адрес/маска. В файлах

hosts.allow

hosts.deny

[n:n:n:n:n:n:n:n]/длина

• Имя узла. Узел можно описывать с помощью его доменного имени, например

badcracker.threeroomco.com

• Домен. Домен можно задавать так же, как вы задается доменное имя одного компьютера. Отличие состоит лишь в том, что в данном случае имя должно начинаться с точки. Если в файле указано имя .

threeroomco.com

threeroomco.com

• Имя группы NIS. Если последовательность символов начинается со знака

@

В списке клиентов могут присутствовать ключевые слова, определяющие групповые операции. Назначение этих ключевых слов описано ниже.

•

ALL

•

LOCAL

•

UNKNOWN

•

KNOWN

•

PARANOID

При использовании последних трех ключевых слов надо соблюдать осторожность, поскольку, если они присутствуют в списке клиентов, компьютер обращается к серверу DNS. Неисправность сетевого оборудования может привести к ненадежной работе сервера DNS. Если сервер DNS недоступен, получить доменное имя компьютера не удастся. Пример файла

/etc/hosts.allow

telnet,ftp : 192.168.34. dino.pangaea.edu

ssh : LOCAL .pangaea.edu

Первая строка задает правила установления соединений для серверов Telnet и FTP, разрешая доступ к ним только из сети 192.168.34.0/24 и с компьютера

dino.pangaea.edu

pangaea.edu

inetd

Используя в списке клиентов записи типа

пользователь@компьютер

ident

auth

В составе правила может присутствовать дополнительное ключевое слово

EXCEPT

/etc/hosts.deny

www : badcracker.org EXCEPT goodguy@exception.badcracker.org

В данном случае доступ к Web-серверу запрещается для всех компьютеров, принадлежащих домену

badcracker.org

goodguy@badcracker.org

goodguy@exception.badcracker.org

/etc/hosts.allow

Если перед вами стоит задача максимально повысить безопасность системы, вы можете начать настройку с создания файла

/etc/hosts.deny

ALL : ALL

Эта запись блокирует доступ ко всем серверам, поддерживаемым TCP Wrappers, с любого компьютера, независимо от его адреса. Затем можно постепенно разрешать доступ к серверам, составляя соответствующие правила и записывая их в файл

/etc/hosts.allow

Традиционно

inetd

xinetd

xinetd

inetd

xinetd

inetd

inetd

xinetd

xinetd

inetd

xinetd

xinetd

Поскольку возможности нового суперсервера расширены по сравнению с

inetd

inetd

xinetd

/etc/xinetd.conf

xinetd.conf

/etc/xinetd.d

xinetd

/etc/xinetd.d/telnet

xinetd

xinetd.conf

/etc/xinetd.d

Независимо от того, содержится ли описание сервера в

/etc/xinetd.conf

/etc/xinetd.d

inetd.conf

inetd.conf

service telnet

{

 socket_type = stream

 protocol = tcp

 wait = no

 user = root

 server = /usr/sbin/in.telnetd

}

В конфигурационном файле

xinetd

inetd

/usr/bin/tcpd

server

server_args

/usr/sbin/in.telnetd

В дополнение к стандартным средствам

inetd xinetd

• Средства защиты. Как упоминалось ранее,

xinetd

• Запрет вызова сервера. Для того чтобы запретить вызов сервера, управляемого суперсервером

inetd

xinetd

disable = yes

defaults

/etc/xinetd.conf

disables = список_серверов

disable = no

• Перенаправление. Если вам необходимо передать запрос на другой компьютер, вы можете сделать это с помощью опции

redirect = целевой_компьютер

/etc/xinetd.d/telnet

dummy.threeroomco.com

redirect = 192.168.3.78

dummy.threeroomco.com

iptables

xinetd

• Протоколирование. Используя опции

log_on_success

log_on_failure

xinetd

PID

HOST

USERID

EXIT

DURATION

=

+=

-=

• Ограничения на установление соединений. Ограничить число соединений, поддерживаемых

xinetd

per_source

xinetd

UNLIMITED

instances

xinetd

per_source

cps

xinetd

xinetd

nice

nice

max_load

xinetd

Большинство из приведенных выше опций можно использовать либо в описании сервера, либо в разделе

defaults

/etc/xinetd.conf

defaults

xinetd

defaults

Если вы внесли изменения в файл

/etc/xinetd.conf

/etc/xinetd.d

xinetd

xinetd

/etc/rc.d/init.d/xinetd restart

xinetd

SIGUSR1

SIGUSR2

kill

SIGUSR1 xinetd

SIGUSR2

Одно из преимуществ

xinetd

xinetd

xinetd

xinetd

xinetd

• Ограничения для различных узлов. Для

xinetd

only_from

no-access

/etc/hosts.allow

/etc/hosts.deny

only_from

only_from

no-access

/etc/networks

badguy.threeroomco.com

xinetd

xinetd

• Ограничения по времени. Для указания временного интервала, в течение которого сервер доступен для клиентов, используется опция

access_times

часы:минуты-часы:минуты

access_times

• Ограничения на использование интерфейсов. При необходимости вы можете связать сервер с одним сетевым интерфейсом. Для этого используется опция

bind

interfасе

bind

eth1

bind = 172.19.28.37

eth1

eth0

bind

xinetd

В этом и предыдущем разделе были описаны лишь наиболее часто используемые опции

xinetd

Как правило, в системе Linux большинство стандартных серверов запускается либо с помощью сценариев SysV, либо суперсервера. Исключением является сервер X, для запуска которого в файле

/etc/inittab

/etc/rc.d/rc/inet2

Как правило, локальные сценарии запуска применяются для того, чтобы включить в систему сервер, для которого отсутствуют соответствующие сценарии SysV и который по каким-либо причинам нежелательно запускать посредством суперсервера. Сценарии запуска SysV ориентированы на конкретную версию системы, поэтому для серверов, которые не включены в дистрибутивный пакет, как правило, отсутствуют и сценарии запуска. Например, если вы установите в Mandrake сервер, ориентированный на SuSE, и попытаетесь использовать для его запуска сценарии SysV, которые также предназначены для системы SuSE, сервер не будет работать. Аналогичные проблемы возникают, если автор предоставляет вам исходные коды сервера. Как правило, такие коды не настроены на конкретный дистрибутивный пакет Linux. Сервер может компилироваться без ошибок и надежно работать, но для того, чтобы обеспечить его запуск, вам придется приложить определенные усилия.

При необходимости вы можете сами написать сценарий SysV для запуска сервера. Сделать это можно, модифицируя имеющийся сценарий. Еще проще создать сценарий SysV, имея в распоряжении сценарий, выполняющий аналогичную задачу (такая ситуация может возникнуть, если вы переходите от устаревшей версии сервера к новой или если вы заменяете один из серверов, присутствующих в системе, подобным сервером независимого производителя). Однако при создании сценария SysV все же могут возникнуть проблемы. Формат сценариев запуска SysV, используемый в вашей системе, может быть незнаком для вас (обычно для написания сценариев SysV используется язык оболочки

bash

Для внесения изменений в локальный сценарий запуска можно использовать обычный текстовый редактор. В файл надо включить строку, формат которой совпадает с форматом команды, используемой для запуска этого сервера. Например, приведенная ниже строка позволяет запускать Telnet-сервер.

usr/sbin/in.telnetd

По умолчанию сервер запускается в режиме, отличном от режима демона (т.е. он не выполняется в фоновом режиме и может управляться оболочкой). Для того чтобы указать, что сервер должен работать как фоновая программа, надо в конце командной строки указать символ

&

&

Сценарий запуска позволяет выполнять более сложные действия, чем запуск сервера посредством одной строки. Например, с помощью условных выражений языка

bash

Необходимо помнить, что локальные сценарии запуска в разных системах могут отличаться друг от друга. Например, в SuSE сценарий

boot.local

rc.local

В основном локальные сценарии запуска используются для обеспечения загрузки серверов и других программ. Если работа сервера, запущенного посредством сценария SysV, может быть остановлена путем передачи сценарию параметра

stop

kill

killall

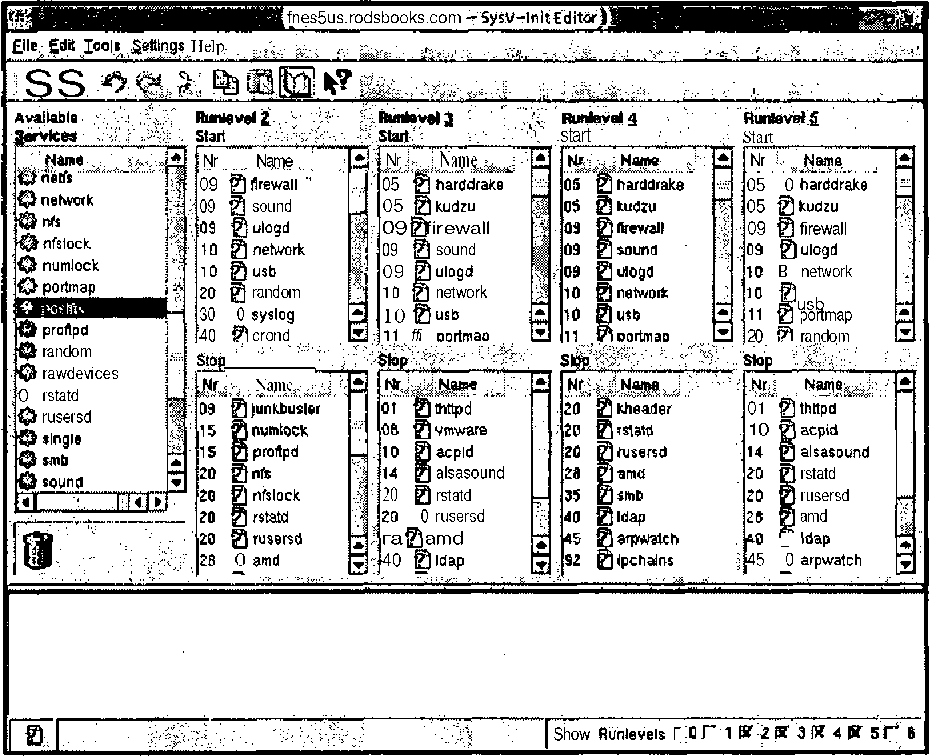

В составе многих дистрибутивных пакетов Linux поставляются инструментальные средства с графическим пользовательским интерфейсом, которые позволяют настраивать основные сетевые средства, организовывать запуск серверов и выполнять другие задачи, связанные с администрированием системы. В разных версиях Linux используются различные инструменты, но все они обладают некоторыми общими чертами. Эти программы обычно доступны с рабочего стола KDE (K Desktop Environment — среда рабочего стола K) или GNOME (GNU Network Object Model Environment — среда сетевой объектной модели GNU). Для их запуска можно также ввести команду в окне

xterm

root

ksysv

ntsysv

На заметку

Существуют инструменты Webmin и SWAT, позволяющие выполнять задачи администрирования, взаимодействуя с системой средствами Web. Строго говоря, к таким инструментам можно отнести и Linuxconf, так как эта программа может размещаться не только локально, но и на удаленном компьютере; в этом случае для взаимодействия используется Web-интерфейс. Данные инструменты обсуждаются в главе 16.

Утилита Linuxconf представляет собой модульный инструмент конфигурирования системы. Она состоит из базовой структуры, в которую включаются модули, обеспечивающие поддержку конкретных серверов и позволяющие выполнять различные задачи по настройке системы. Linuxconf может работать в текстовом режиме (меню строятся из символов), в графическом режиме (в этом случае программа выполняется в отдельном окне), а также позволяет использовать в качестве интерфейса Web-броузер (этот режим будет рассматриваться в главе 16). Для поддержки графического интерфейса нужна не только основная программа

linuxconf

gnome-linux-conf

linuxconf-gui

На заметку

Подробная информация о Linuxconf представлена на официальном Web-узле Linuxconf по адресу

http://www.solucorp.qc.ca/linuxconf/

. В настоящее время данная программа поставляется с Red Hat 7.2 и Mandrake 8.1, но не рекомендована к применению в обеих системах. Поэтому можно ожидать, что в ближайшее время вместо нее в состав дистрибутивных пакетов будет включен другой инструмент. На момент написания книги еще неизвестно, какие средства придут на замену Linuxconf: будет ли это один универсальный инструмент или набор средств, ориентированных на конкретные серверы. Несмотря на то что пакет Linuxconf предназначен для выполнения в системах Red Hat и Mandrake, существуют также версии для других систем. Информацию о них можно найти на Web-узле Linuxconf.

После запуска Linuxconf отображает информацию об областях конфигурации; данные распределены в трех вкладках: Config, Control и Status. Каждая область может включать подобласти; переходя от одной подобласти к другой, можно получить доступ к конкретному конфигурационному модулю. (В реализации Linuxconf для Mandrake после щелчка на области отображается отдельное окно, содержащее опции, доступные для этой области. Открывая таким образом новые окна, вы получаете доступ к конфигурационному модулю.) На рис. 4.2 показана реализация Linuxconf для Red Hat; информация в окне соответствует выбору модуля Control→Control Panel→Control Service Activity. Этот модуль позволят управлять сценариями SysV и запуском сервера с помощью

xinetd

Рис. 4.2. Программу

linuxconf

1. Запустите Linuxconf и обратитесь к модулю Control→Control Panel→Control Service Activity (см. рис. 4.2).

2. Выберите требуемый сервер в списке, отображаемом в правой части окна. Например, для управления сервером

sendmail

sendmail

3. Выберите вкладку Run Levels. При этом окно программы должно выглядеть так, как показано на рис. 4.3. Вы можете разрешить или запретить запуск сервера на любом из уровней выполнения, для этого установите флажок опции рядом с требуемым уровнем.

Рис. 4.3. С помощью

linuxconf

4. Щелкните на кнопке Accept, а затем на кнопке Dismiss вкладки Service Control.

5. Выберите пункт меню File→Act/Changes, и программа выведет список возможных действий. Щелкните на пункте Do It, подтвердив тем самым внесенные изменения.

В результате этих действий система настраивается для загрузки серверов на указанном уровне выполнения. Чтобы проверить результаты, надо воспользоваться утилитой

chkconfig

Помимо разрешения или запрета загрузки серверов, Linuxconf предоставляет возможность настройки некоторых из них. Поскольку данная программа не рекомендована к применению в Red Hat и Mandrake, многие модули настройки серверов не включаются в состав дистрибутивных пакетов. Эти модули можно найти на Web-узле Linuxconf, но они не всегда корректно работают. Причина в том, что расположение конфигурационных файлов серверов и даже их содержимое меняются в зависимости от версии системы, поэтому создать универсальный конфигурационный модуль невозможно.

В системе SuSE используются инструменты YaST (Yet Another Setup Tool) и YaST2. YaST работает в текстовом режиме, a YaST2 предоставляет графический интерфейс. Несмотря на различия в интерфейсе, обе программы обеспечивают одинаковые возможности. В этом разделе рассматривается YaST2, но если вам по каким-то причинам придется перейти на YaST, вы не будете испытывать затруднений при работе с этой программой. (Для простоты я употребляю термин YaST для обозначения обеих программ, за исключением тех случаев, когда обсуждаются различия между ними.) Для того чтобы вызвать YaST в текстовом режиме, надо ввести команду

yast

yast2

Рис. 4.4. YaST предоставляет специализированные инструменты настройки, которые объединяются в категории, называемые областями конфигурации

В системе SuSE для настройки процедуры запуска наряду с содержимым каталога ссылок SysV используется файл

/etc/rc.config

Рис. 4.5. Для разрешения или запрета запуска сервера переменной присваивается значение Yes или No

С помощью YaST можно задавать и другие характеристики системы. Многие важные переменные, определяющие параметры серверов, хранятся в файле

/etc/rc.config

root

Специальные средства настройки серверов в основном находятся в области Network. Например, в этой области вы найдете инструменты NFS и Sendmail Configuration, которые используются соответственно для настройки NFS и

sendmail

sendmail

В одном из предыдущих разделов данной главы обсуждались инструментальные средства

chkconfig

ntsysv

ksysv

tksysv

ksysv

tksysv

ksysv

Рис. 4.6. Для того чтобы задать особенности работы сервера, надо щелкнуть мышью на его имени

Как

ksysv

tksysv

Рис. 4.7. После щелчка на имени службы

ksysv

Для того чтобы разрешить автоматический запуск сервера, надо перетащить мышью имя сервера из списка Stop, соответствующего определенному уровню выполнения, в список Start того же уровня. Чтобы запретить запуск сервера, надо выполнить обратное действие. Вы также можете перетащить имя сервера из списка Available Services в список, соответствующий уровню выполнения. В любом случае

ksysv

ksysv

ksysv

ksysv

Утилиты

ksysv

tksysv

Поскольку серверы, предназначенные для выполнения в системе, могут запускаться по-разному, возникает проблема выбора наиболее приемлемого метода запуска конкретного сервера. Большинство серверов, поставляемых в виде дистрибутивных пакетов, ориентированы на определенный метод запуска. Так, например, в состав дистрибутивного пакета может входить сценарий запуска SysV либо конфигурационный файл суперсервера, предназначенный для размещения в каталоге

/etc/xinetd.d

Таблица 4.2. Преимущества и недостатки различных методов запуска серверов

Как правило, большинство серверов в системе Linux (а также программ, реализующих службы, не связанные с взаимодействием по сети) запускаются посредством сценариев SysV. Обращения к некоторым серверам производятся настолько часто, что задержка, связанная с загрузкой сервера с помощью суперсервера, становится недопустимой. С точки зрения составителя дистрибутивного пакета сценарии SysV предпочтительнее локальных сценариев запуска, поскольку при использовании такого подхода можно легко добавлять новые или удалять существующие сценарии. Кроме того, считается, что некоторые серверы, например Samba, не обеспечивают достаточной надежности, будучи загруженными с помощью суперсервера. Иногда бывает необходимо, чтобы сервер сохранял информацию о запросе, например,

nmbd

Помимо сценариев SysV, суперсерверы также находят широкое применение. Во многих пакетах суперсерверы используются для запуска серверов, время загрузки которых невелико (например, серверов Telnet и FTP). В некоторых случаях такой подход можно использовать и для запуска серверов с большим объемом кода, например Apache, но загрузка Apache посредством суперсервера оправдана, только если обращение к этому серверу выполняется очень редко. Некоторые системы, например Debian, позволяют при установке сервера выбирать, должен ли он запускаться с помощью сценариев SysV или суперсервера. Если же возможность выбора отсутствует, вы можете по окончании инсталляции удалить сценарий SysV данного сервера и включить запись о нем в конфигурационный файл суперсервера.

В большинстве случаев имеет смысл использовать тот суперсервер, который поставляется в составе дистрибутивного пакета Linux (

inetd

xinetd

xinetd

inetd

inetd

Локальные сценарии запуска лучше всего подходят, если сервер первоначально был установлен для загрузки посредством сценария SysV, но оказалось, что сценарий работает некорректно. У неопытных администраторов подобная ситуация встречается тогда, когда они пытаются инсталлировать сервер, предназначенный для другой системы. В этом случае можно самостоятельно написать сценарий SysV, но если у администратора слишком мало времени или если он не имеет опыта решения подобных задач, он может воспользоваться возможностями локального сценария запуска.

Сервер можно запустить и вручную; для этого достаточно ввести в командной строке его имя. Очевидно, что такой способ применим только для проверки работы программы. После окончания отладки придется выбрать способ автоматического запуска сервера.

Для того чтобы использовать компьютер под управлением Linux как сервер, надо знать способы запуска серверных программ. Существуют три способа запуска серверов в системе Linux: использование сценариев SysV, запуск под управлением суперсервера и применение локальных сценариев запуска. Детали запуска серверов различаются в зависимости от версии Linux, поэтому, организуя работу серверов, необходимо подробно изучить документацию на вашу операционную систему. Особенно важно знать о расположении и последовательных номерах сценариев запуска SysV, а также о том, какой суперсервер используется в системе:

inetd

xinetd
