Иногда возникает необходимость выделить части проекта. Это может понадобиться для определения жилых и нежилых помещений, разбиения номеров на классы при проектировании гостиницы, учета производственных площадей с микроклиматом для особо точных производств и т. д. по любому принципу, нужному разработчику. Для выделения частей проекта в ArchiCAD существует термин «зона».

Зона – это общее понятие. Она может относиться не только к помещению или его части, но и к открытым площадям. Зона не обязательно должна ограничиваться реальными объектами: стенами, перекрытиями, крышами. Это просто заданный пользователем замкнутый в плане контур, которому может быть присвоена определенная категория с параметрами, несущими необходимую информацию об этой зоне: площадь, объем, периметр и т. д.

Для создания зон и управления их настройками в ArchiCAD существует специальный инструмент Zone (Зона)

кнопка вызова которого расположена на палитре ToolBox (Палитра инструментов). При щелчке на этой кнопке на информационной палитре появляются настройки зоны (рис. 6.1).

Рис. 6.1. Параметры зоны на информационной палитре

Кнопка Settings Dialog (Окно настроек)

предназначена для вызова окна Zone Default Settings (Установка параметров зоны по умолчанию) (рис. 6.2).

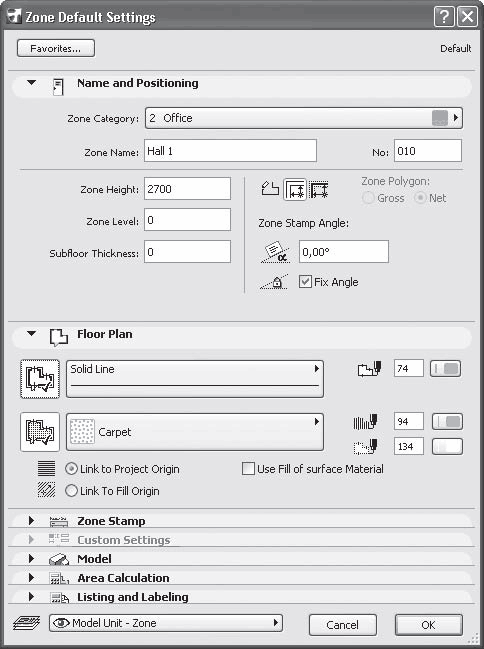

Рис. 6.2. Окно настроек зоны

В области Name and Positioning (Наименование и расположение) окна Zone Default

Settings (Установка параметров зоны по умолчанию) расположены следующие элементы.

• Поле Zone Name (Наименование зоны), в которое вводится имя зоны.

• Поле No (Номер), в котором указывается номер зоны.

• Поле Zone Height (Высота зоны), в которое вводится высота зоны.

• Поле Zone Level (Уровень зоны), в котором задается возвышение зоны над уровнем текущего этажа.

• Поле Subfloor Thickness (Толщина пола), в котором указывается толщина пола. Эта величина вычитается из высоты зоны при расчете ее объема.

• Кнопки выбора геометрического метода создания зоны:

·

– зона определяется построенным с помощью полилинии произвольным замкнутым контуром;

·

– зона задается щелчком кнопки мыши внутри контура, образованного внутренними гранями уже имеющихся на плане стен;

·

– зона определяется замкнутым контуром базовых линий стен. При выборе этого способа построения зоны становится доступным переключатель Zone Polygon (Многоугольник зоны), имеющий два положения. При установке переключателя в положение Net (Точно) границами отображения зоны на плане будут являться внутренние грани стен. При установке переключателя в положение Gross (Грубо) граница отображения зоны пройдет по базовым линиям стен.

• Раздел Zone Stamp Angle (Угол поворота паспорта зоны), который включает в себя текстовое поле и флажок. В поле вводится угол поворота области паспорта зоны на плане, установка флажка позволяет защитить этот угол от непреднамеренного изменения средствами редактирования ArchiCAD.

• Кнопка Zone Category (Категория зоны), расположенная в верхней части области. Щелчок на ней вызывает список стандартных зон (рис. 6.3), из которого пользователь может выбрать необходимую категорию зоны.

Рис. 6.3. Список стандартных категорий зон

Примечание

При необходимости можно отредактировать список имеющихся категорий зон, в том числе изменить их наименование и цвет отображения, удалить имеющиеся зоны и добавить собственные. Окно редактирования списка категорий зон вызывается командой Options > Element Attributes > Zone Categories (Параметры > Атрибуты элементов > Категории зон).

В области Floor Plan (План этажа) можно с помощью кнопок Add/Remove Contour Line (Добавить/удалить линию контура)

и Add/Remove Cover Fill (Добавить/удалить штриховку поверхности)

активизировать элементы выбора линии контура и штриховки зоны на плане этажа. Переключатель ориентации штриховки, имеющий два положения (Link to Project Origin (Привязка к системе координат проекта) и Link to Fill Origin (Привязка к системе координат штриховки)), и флажок Use Fill of surface Material (Использовать материал покрытия пола) дополняют набор элементов управления отображением зоны на плане.

В области Zone Stamp (Паспорт зоны) настраиваются параметры отображения паспорта зоны. Под паспортом зоны понимается список ее основных параметров, выводимый на плане этажа. К таким параметрам относятся имя зоны, ее номер, место расположения (этаж), площадь, объем, периметр, стоимость единицы площади и т. д.

К параметрам отображения паспорта зоны относятся раскрывающиеся списки выбора гарнитуры и группы языков шрифта, кегль (высота) и цвет шрифта, а также раздел дополнительных параметров, в котором устанавливается выводимая в паспорте информация и параметры ее отображения.

Внимание!

Особо выделю из этого набора параметров список, позволяющий выбрать таблицу кодировки символов, который имеет первостепенное значение для русскоязычных пользователей. По умолчанию установлена кодировка Western (Западная), в связи с чем все названия, введенные в паспорте на русском языке, отображаются на плане этажа непонятными значками. Для правильного отображения русских букв выберите из этого списка пункт Cyrillic (Кириллица).

Установка флажка Use Symbol Colors (Использовать индивидуальные цвета) позволит задать для каждого выводимого значения паспорта свой цвет. Выбрать его можно в разделе дополнительных параметров. При снятом флажке вся информация паспорта зоны будет выводиться цветом пера, настройки которого находятся над флажком Use Symbol Colors (Использовать индивидуальные цвета).

Рассмотрим основные разделы списка дополнительных параметров:

• Show Frame (Показать рамку) – определяет наличие и цвет окружающей рамки и разделительных линий при выводе параметров паспорта;

• Show Zone Name (Показать наименование зоны) – задает необходимость показа и параметры текста для вывода имени зоны;

• Show Zone No. (Показать номер зоны) – определяет необходимость показа и параметры текста для вывода номера зоны;

• Show Flooring (Показать этаж) – задает необходимость показа, название и параметры текста для вывода информации об этаже расположения зоны;

• Show Measured Gross Area (Показать измеренную общую площадь зоны) – определяет необходимость показа, текстовый префикс и параметры текста для вывода общей измеренной площади зоны;

• Show Calculated Area (Показать вычисленную площадь зоны) – задает необходимость показа, текстовый префикс и параметры текста для вывода площади зоны, вычисленной с учетом дополнительных критериев;

• Show Perimeter (Показать периметр) – определяет необходимость показа, текстовый префикс и параметры текста для вывода периметра зоны;

• Show Ceiling Height (Показать высоту потолка) – задает необходимость показа, текстовый префикс и параметры текста для вывода высоты потолка зоны;

• Show Volume (Показать объем) – определяет необходимость показа, текстовый префикс и параметры текста для вывода объема зоны;

• Parameters for Listing (Данные для сметы) – задает общую и удельную стоимость зоны, описание зоны, материалы отделки стен и потолка, а также дополнительные параметры, которые указывает пользователь;

• 2D Representation (Представление в плане) – определяет типы и цвета линий для представления контура зоны на плане этажа.

В окне предварительного просмотра вида паспорта зоны, расположенном в правом нижнем углу области Zone Stamp (Паспорт зоны), можно видеть изменение вида выводимого паспорта зоны в зависимости от выполняемых настроек параметров.

В области Model (Модель) задаются параметры представления зоны в трехмерном изображении. При выборе материала поверхности зоны будут отображаться цветом данного материала. Расположенный ниже кнопки выбора материала переключатель имеет два положения: Use this Material on All Zone Surfaces (Использовать выбранный материал для всех поверхностей зоны) и Inherit Boundary Wall and Trimming Element Materials (Использовать покрытия ограничивающих стен и подрезающих элементов). При выборе последней позиции для представления зоны будут применены материалы поверхностей окружающих зону объектов. Если зона была подрезана сверху или снизу, то станут доступны кнопки, отменяющие операцию подрезки зоны: Undo Top Trim (Отменить подрезку сверху) и Undo Bottom Trim (Отменить подрезку снизу).

Область Area Calculation (Вычисление площади) (рис. 6.4) является информационной.

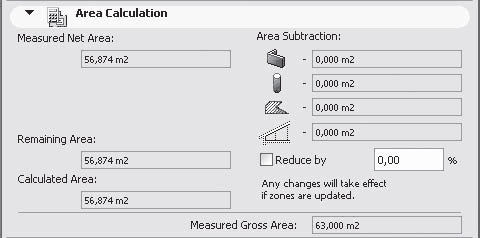

Рис. 6.4. Область Area Calculation (Вычисление площади)

В ней выводятся результаты вычисления геометрических размеров зоны. Чтобы получить представление о назначении полей этой области, откройте область Listing and Labeling (Сметы и выноски) окна параметров вертикально расположенных в пределах зон элементов – стен или колонн. В этой области есть раскрывающийся список Relation to Zones (Отношение к зонам), из которого можно выбрать способ определения площади и объема зон, включающих эти элементы. Имеется четыре способа:

• Vertical Zone Boundary (Вертикальная граница зоны) – при выборе этого способа площадь оснований и объем, которые занимают объекты (стены или колонны), находящиеся в зоне, исключаются из соответствующих параметров зоны. Данный вариант выбран по умолчанию;

• Reduce Zone Area Only (Исключить только площадь) – площадь оснований объектов, находящихся в зоне, исключается из площади зоны, но их объем учитывается при подсчете объема зоны;

• Reduce Zone Volume (Исключить объем) – объем, который занимают объекты, находящиеся в зоне, исключается из объема зоны, хотя площадь их оснований учитывается в составе площади зоны;

• No Effect On Zones (Не влияет на зону) – наличие в зоне объектов не влияет на расчет площади и объема зоны.

Кроме колонн и стен, на площадь и объем зоны могут оказывать влияние другие объекты. Это влияние можно определить, задав значения параметров в окне Project Preferences (Настройки проекта), которое вызывается командой Options > Project Preferences > Zones (Параметры > Настройки проекта > Зоны) (рис. 6.5).

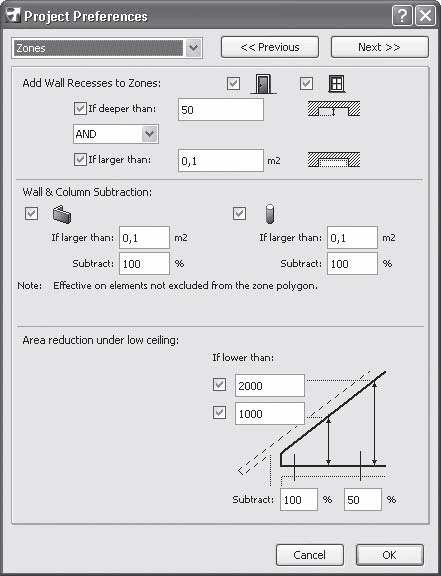

Рис. 6.5. Настройка влияния объектов на геометрические параметры зон

В верхней части окна расположена область Add Wall Recesses to Zones (Добавить выемки стен в зону), в которой определяется влияние дверных и оконных проемов на площадь и объем зоны, в которую они входят. Если необходимо учитывать это влияние, то нужно установить соответствующие флажки возле значков двери и окна. В полях If deeper then (Если глубже, чем) и If larger then (Если больше, чем) следует задать соответствующие значения. В верхнем поле устанавливается глубина проема, в нижнем – площадь. Из раскрывающегося списка выбирается логическая операция AND (И) или OR (Или), связывающая два этих поля. Если указана операция AND (И), то площадь поверхности и объем проемов будут добавлены к площади и объему зоны, в которую они входят, только в том случае, когда выполняются одновременно оба этих условия. Если выбрана операция OR (Или), то достаточно выполнения хотя бы одного из этих условий, чтобы программа учла дверные и оконные проемы при расчете параметров зоны.

Если установлены флажки возле значков стены и колонны в области Wall & Column Subtraction (Вычитание стен и колонн) и если площадь оснований этих объектов превышает заданную в полях If larger then (Если больше, чем), то часть этой площади или площадь целиком будет вычитаться из площади зоны, в которой находятся эти объекты. Какая именно часть (в процентах) будет вычитаться, определяется в полях Subtract (Вычесть).

В области Area reduction under low сeiling (Вычитание площади, находящейся под потолком) устанавливаются параметры изменения площади зоны, находящейся под низкими потолками. В двух полях If lower then (Если ниже, чем) устанавливаются граничные значения высоты потолка. В соответствующих полях Subtract (Вычесть) вводятся процентные величины находящейся под потолком площади, на которые будет уменьшаться общая площадь зоны.

Теперь, когда рассмотрены принципы расчета площади зоны, вернемся к полям области Area Calculation (Вычисление площади).

В поле Measured Net Area (Чистая измеренная площадь) отображается общая площадь зоны Measured Gross Area (Общая измеренная площадь) за вычетом суммарной площади объектов или их частей, попавших в пределы общей площади. Даже в том случае, когда в пределах зоны нет объектов. Это возможно, если контур зоны образован линиями, проходящими по наружным граням стен или по их средней линии (рис. 6.6).

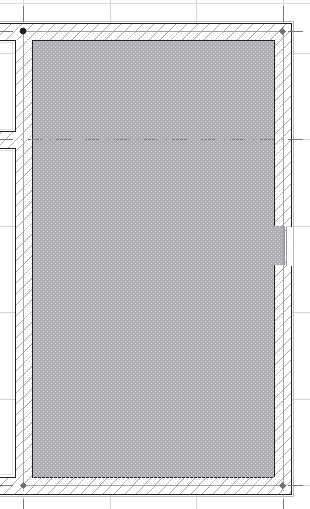

Рис. 6.6. Контур зоны, проходящий по средней линии стены

Примечание

Могут быть и более сложные случаи, поскольку положение базовой линии, в том числе со смещением относительно стандартного положения, определяет пользователь.

В разделе Area Subtraction (Вычитаемая площадь), который находится в правой части области, расположены четыре поля, помеченных значками стены, колонны, заштрихованного контура и разреза крыши. Если в списке Relation to Zones (Отношение к зонам) области Listing and Labeling (Сметы и выноски) окна настроек стен и колонн, находящихся в пределах зоны, были выбраны пункты Vertical Zone Boundary (Вертикальная граница зоны) или Reduce Zone Area Only (Исключить только площадь), то в соответствующих полях будет отображена площадь этих объектов, исключаемая из общей площади зоны.

В третьем поле показывается площадь произвольно определенных пользователем областей, которые по каким-либо причинам должны быть исключены из площади зоны.

В четвертом поле отображается площадь зоны, находящаяся под низкими потолками.

В поле Remaining Area (Оставшаяся площадь) выводится остаток полезной площади зоны, получившийся после вычета всех указанных площадей. Если есть необходимость уменьшить и эту площадь, то рядом находится флажок Reduce by (Уменьшить на). Его нужно установить и задать в находящемся справа поле количество процентов, на которое необходимо уменьшить Remaining Area (Оставшаяся площадь).

Получившийся окончательный результат отображается в поле Calculated Area (Вычисленная площадь).

Примечание

В отличие от установки значений остальных параметров, задание значения Reduce by (Уменьшить на) не приведет к немедленному пересчету и изменению значения поля Calculated Area (Вычисленная площадь). Для выполнения этой операции необходимо после закрытия окна Zone Default Settings (Установка параметров зоны по умолчанию) (щелкнув на кнопке OK) выбрать нужные зоны и выполнить команду Design > Update Zones (Проектирование > Обновить зоны). В открывшемся окне необходимо щелкнуть на кнопке Update Selected Zones (Обновить выбранные зоны) или Update All Zones (Обновить все зоны).

Построение зон производится с помощью одного из трех методов, активизируемых кнопками, расположенными на информационной палитре и в окне настройки параметров зон.

Кнопка Manual (Вручную)

предназначена для создания произвольного контура зоны. Щелчок на ней активизирует инструмент построения полилинии, ограничивающей контур зоны. Если последний щелчок кнопкой мыши совершен не в начальной точке контура, то созданный контур будет замкнут автоматически. После завершения построения контура щелчком кнопки мыши определяется место расположения паспорта зоны.

Поскольку обычно зоны создаются для выделения помещений проекта, то более удобными являются методы, основанные на автоматическом выделении зон по замкнутым контурам стен или двумерных объектов (линий, полилиний и окружностей).

Примечание

Для использования двумерных объектов в качестве границ при автоматическом построении зон должен быть установлен флажок Zone Boundary (Граница зоны), находящийся в области General Settings (Общие настройки) диалогового окна установки параметров двумерного элемента.

Существует два метода автоматического выделения зон, которые можно активизировать с помощью следующих кнопок:

•

– определяет зону по замкнутому контуру, образованному гранями стен или двумерными объектами;

• Reference Line (По базовой линии)

– определяет зону по замкнутому контуру, образованному базовыми линиями стен или двумерными объектами. При выборе этого способа построения зоны становится доступным элемент управления Zone Polygon (Контур зоны), причем на информационной палитре он имеет вид раскрывающегося списка, а в окне настроек параметров зон – вид переключателя, имеющего два положения. В обоих случаях при выборе значения Net (Точно) границами зоны на плане при ее выделении будут являться внутренние грани стен, а при выборе значения Gross (Грубо) граница выделенной зоны пройдет по базовым линиям стен.

Примечание

Дверные и оконные проемы не считаются разрывами стены.

Различия в построении зон последними двумя методами хорошо заметны при щелчке кнопкой мыши на свободном месте рабочего поля, то есть вне замкнутого контура. В этом случае программа попытается найти ближайший замкнутый контур, находящийся на горизонтальной или вертикальной линии, исходящей из точки щелчка. Если такой контур будет найден, появится окно с предупреждением A Zone outside of the clicked point has been identified. Accept it anyway? (Найден контур, внешний по отношению к точке щелчка. Использовать его в качестве зоны?) (рис. 6.7).

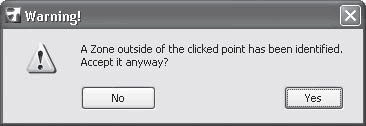

Рис. 6.7. Предупреждение о найденном внешнем контуре

Если щелкнуть на кнопке OK, то будет создана зона для найденного контура, причем в отличие от метода Reference Line (По базовой линии) для метода Inner Edge (По внутренним границам) замкнутым контуром считается и отдельно стоящая стена или незамкнутый контур стен. В этом случае контуром зоны считается граница стен(ы), соответственно площадью зоны будет площадь сечения стен(ы).

Примечание

Для включения объекта в зону в области Listing and Labeling (Сметы и выноски) окна свойств объекта из списка Relation to Zones (Отношение к зонам) должен быть выбран способ Zone Boundary (Граница зоны).

В окне просмотра и редактирования объемного отображения объекта зоны показываются как трехмерные объекты, имеющие непрозрачные грани[4], но полые внутри. Поскольку боковые грани зоны чаще всего вертикальны, они могут пересекаться с другими объектами, расположенными под углом, например, к скатам крыш и балкам (рис. 6.8). Это может привести, например, к неправильному расчету объема зоны.

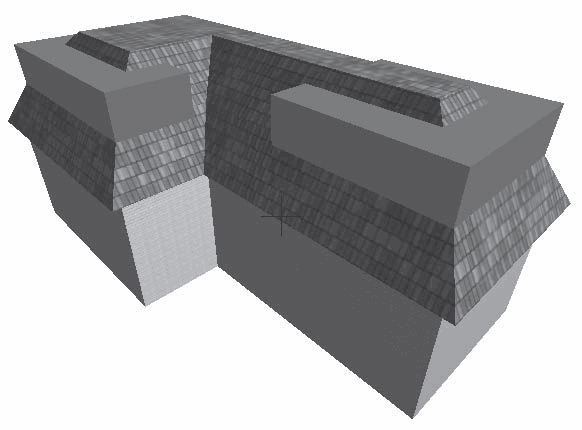

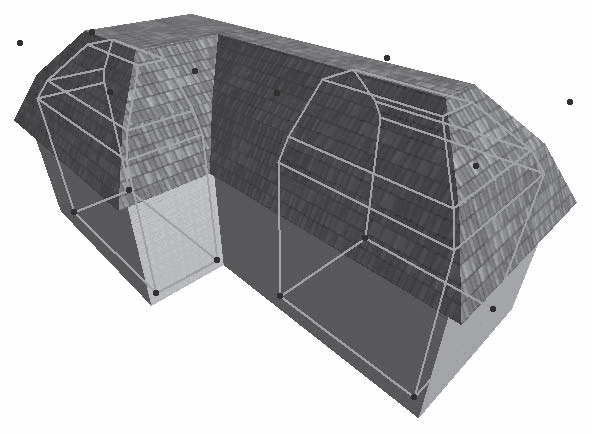

Рис. 6.8. Пересечение зон со скатами крыши

ArchiCAD имеет средства приведения зоны к форме, которая определяется гранями пересекающих ее объектов. Это так называемая подрезка зон. Подрезающими объектами могут быть скаты крыш, перекрытия и балки.

Сложнее обстоит дело со стенами. Если зона строится автоматически по контуру, образованному наклонными стенами или стенами со сложной формой, то она принимает форму призмы, грани которой совпадают с поверхностями стен. В таком случае все нормально.

Если же зона создана по произвольному контуру так, что ее вертикальные грани пересекаются со стенами, то автоматической подрезки не происходит (рис. 6.9, а). В этом случае все же можно выполнить подрезку (рис. 6.9, б), но для этого придется использовать специальный инструмент ArchiCAD для работы с трехмерными объектами, вызываемый командой Design > Solid Element Operations (Проектирование > Операции с твердотельными объектами). Мы рассмотрим данный инструмент в гл. 8.

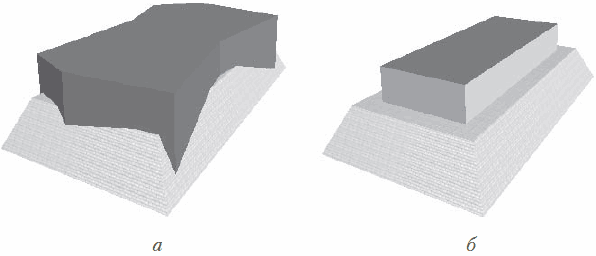

Рис. 6.9. Подрезка зоны с помощью операций с твердотельными объектами

Однако вернемся к стандартным средствам подрезки зон. Чтобы изучить этот механизм на практике, выполните следующие действия.

1. Активизируйте первый этаж вашего проекта.

2. Выберите инструмент построения стен Wall (Стена).

3. Щелчком на кнопке Settings Dialog (Окно настроек)

откройте окно параметров стены.

4. Установите высоту стены равной 3100.

5. Постройте контур, как показано на рис. 6.10.

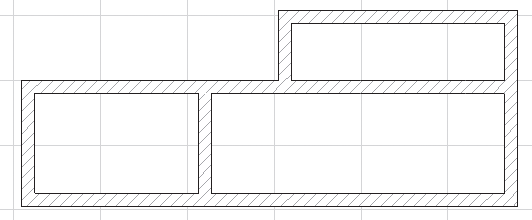

Рис. 6.10. Построение контура

6. Активизируйте инструмент Zone (Зона).

7. Щелчком на кнопке Settings Dialog (Окно настроек)

откройте окно параметров зоны.

8. В свойствах зоны укажите высоту зоны равной 5000.

9. Создайте две зоны (рис. 6.11), используя метод автоматического построения, который вызывается щелчком на кнопке

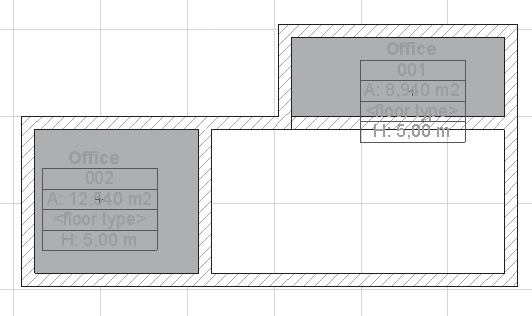

Рис. 6.11. Определение зон

10. Перейдите на второй этаж.

11. Активизируйте инструмент Roof (Крыша).

12. Щелчком на кнопке Settings Dialog (Окно настроек) откройте окно настроек крыши.

13. В свойствах крыши установите превышение над нулевым уровнем проекта равным 3100.

14. Щелкнув на кнопке

выберите метод автоматического построения многоскатной крыши.

15. Создайте крышу щелчками кнопки мыши на внешних углах контура. Не забудьте замкнуть контур щелчком кнопки мыши на начальной точке обхода контура.

16. Переключитесь в окно просмотра и редактирования трехмерного изображения объекта. Вы должны увидеть построенный дом, подобный изображенному на рис. 6.8.

Примечание

Для отображения зон в 3D-окне должен быть установлен флажок Zone (Зона) в окне Filter Elements in 3D (Показывать элементы в 3D-окне), которое вызывается сочетанием клавиш Ctrl+Alt+A.

17. Нажмите клавишу Shift и щелкните кнопкой мыши на углу или ребре одной зоны. Ребра зоны подсветятся зеленым цветом. На углах зоны появятся характеристические точки объекта. Не отпуская клавишу Shift, выделите тем же способом другую зону (рис. 6.12).

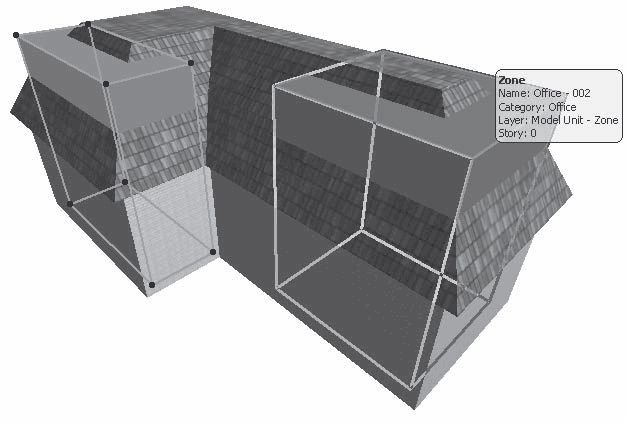

Рис. 6.12. Выделение зон для подрезки

18. После выделения зон выполните команду главного меню Design > Trim Zone (Проектирование > Подрезка зоны). На экране появится окно Trim Zone (Подрезка зоны).

19. Установите переключатель, находящийся в верхней части окна в положение Trim Top (Подрезка верха). Альтернативное положение Trim Base (Подрезка основания) используется для подрезки основания зоны.

20. В области Trim 3D shape of Zone to (Подрезать грани зоны с помощью) установите флажок Roofs (Скатов). При необходимости можно также установить флажки Slabs (Перекрытий) и Beams (Балок).

21. Кроме того, проследите, чтобы был установлен флажок Ignore holes (Не учитывать отверстия).

Флажок Ignore holes (Не учитывать отверстия) необходим для того, чтобы при наличии в крыше отверстий (мансардных окон, световых люков и т. п.) плоскость этих отверстий считалась бы гранью ската крыши. В противном случае грани зоны пройдут через отверстия без подрезки.

2.2. Щелкните на кнопке Trim (Подрезать) (рис. 6.13).

Рис. 6.13. Результат подрезки зоны скатами крыши

Итак, произошло отсечение граней зоны, находящихся выше контура скатов крыши.
