3. Что такое симметрия

Смысл этого слова лучше всего мы поймём на примерах.

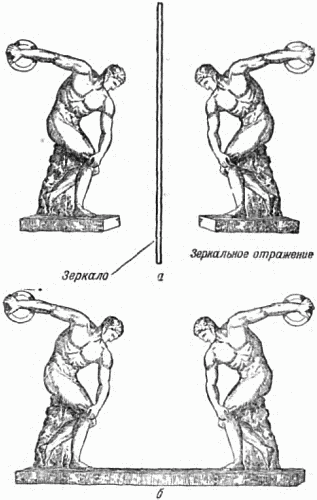

На рисунке 5, а изображена скульптура; перед ней стоит большое зеркало. В зеркале возникает отражение, в точности повторяющее предмет. Скульптор может изготовить две фигуры и расположить их так же, как фигуру и её отражение в зеркале (рис. 5, б). Эта «двойная» скульптура будет симметричной фигурой – она состоит из двух зеркально равных частей.

Рис. 5. а – скульптура и её изображение в зеркале; б – симметричная скульптура, состоящая из двух частей.

Действительно, представим себе, что так же, как и на рисунке 5, а, расположено плоское зеркало. Тогда правая часть скульптуры в точности совпадёт с отражением левой её части. Эта симметричная фигура обладает вертикальной плоскостью зеркальной симметрии, которая проходит через середину постамента. Плоскость симметрии – мысленная плоскость, но мы её отчётливо ощущаем, рассматривая симметрично построенное тело.

На рисунках 6 и 7 приведены другие примеры тел, имеющих плоскость симметрии. Плоскостью симметрии обладают тела животных, вертикальную плоскость симметрии можно провести через человека. В животном мире симметрия осуществляется лишь приблизительно, да и вообще идеальной симметрии в жизни не существует. Архитектор может изобразить на чертеже дом, состоящий из двух идеально симметричных половин. Но когда дом будет построен, как бы хорошо его ни делали, всегда можно будет найти разницу в двух соответствующих частях здания: в одном месте есть трещинка, в другом – нет; в одном месте краска положена густо, в другом редко…

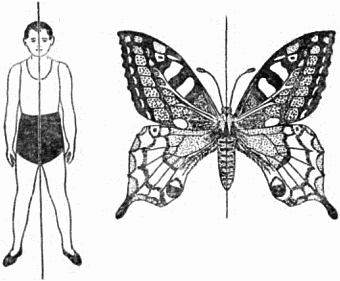

Рис. 6. Зеркальную плоскость симметрии имеют тела человека и животных.

Рис. 7. Здание Московского Государственного Университета им. М.В. Ломоносова обладает вертикальной плоскостью симметрии.

Наиболее точная симметрия осуществляется в мире кристаллов, но и здесь она не идеальная: наличие невидимых глазом трещинок, царапин всегда делает равные грани слегка отличными друг от друга.

На рисунке 8 изображена детская бумажная вертушка. Она тоже симметрична, но плоскость симметрии через неё провести нельзя. В чём же тогда заключается симметрия этой фигурки? Прежде всего, спросим себя о симметричных её частях. Сколько их? Очевидно, четыре. В чём заключается правильность взаимного расположения этих одинаковых частей? Это также нетрудно заметить. Повернём вертушку на прямой угол, то есть на 1/4 окружности; тогда крыло 1 встанет на то место, где было крыло 2; крыло 2 – на место 3; 3 – на место 4 и 4 – на место 1. Новое положение неотличимо от предыдущего. Про такую фигурку мы скажем так: она обладает осью симметрии и притом осью симметрии 4-го порядка.

Рис. 8. Бумажная вертушка обладает осью симметрии 4-го порядка.

Итак, ось симметрии – это такая прямая линия, поворотом около которой на долю оборота можно перевести тело в положение, неотличимое от исходного. Порядок оси (в нашем случае 4-й) указывает, что такое совмещение происходит при повороте на 1/4 окружности. Следовательно, четырьмя последовательными поворотами мы возвращаемся в исходное положение.

Оси симметрии различных порядков приблизительно осуществляются у цветов. Цветок на рисунке 9, а обладает осью симметрии 2-го порядка – при повороте на 1/2 окружности цветок совмещается сам с собой. При наличии оси 6-го порядка (рис. 9, б) совмещение происходит при повороте на 1/6 долю полного оборота. Цветы яблони, груши и многие другие имеют ось симметрии 5-го порядка. Помимо вертикальной оси симметрии у цветка на рисунке 9, а есть ещё две вертикальные плоскости симметрии, а на рисунке 9, б – 6 плоскостей симметрии. Сообразите сами, как они проходят.

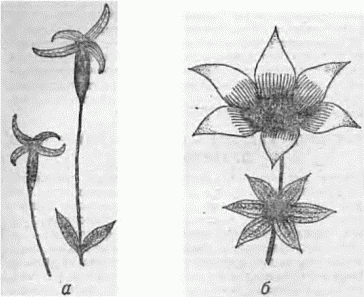

Рис. 9. Оси симметрии 2-го и 6-го порядков у цветов.

На рисунке 10 приведены примеры более сложных случаев симметрии, встречающихся в природе. Организм на рисунке 10, а обладает осью симметрии 4-го порядка, перпендикулярной плоскости рисунка, четырьмя осями симметрии 2-го порядка, лежащими в этой плоскости, и рядом плоскостей симметрии.

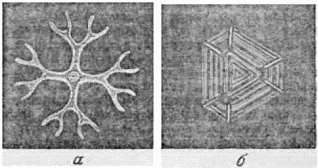

Рис. 10. Примеры более сложной симметрии, осуществляемой природой.

Снежинка на рисунке 10, б имеет ось симметрии 3-го порядка, три оси 2-го порядка и ряд плоскостей симметрии. Возможно очень большое число фигур, различающихся своей симметрией. (Заметим, что подчас совершенно непохожие тела, например человек и бабочка, имеют сходную симметрию.)[2]

Встречаемся ли мы с симметрией любого типа в царстве кристаллов? Опыт показывает, что нет.

В кристаллах мы встречаемся лишь с осями симметрии 2, 3, 4 и 6-го порядков. И это не случайно. Кристаллографы доказали, что это следует из решетчатого строения (см. ниже) кристалла. Поэтому число различных видов или, как говорят, классов симметрии кристаллов относительно невелико – оно равно 32.
