9. Упаковка молекул

Характерная особенность описанных выше кристаллов – это отсутствие молекулы в кристалле. Кристалл построен из атомов или ионов, и выделить молекулу в кристалле нельзя. Действительно, вернёмся, например к рисунку 24, а, изображающему строение кристалла каменной соли. Это вещество построено из чередующихся ионов натрия и хлора. Каждый ион натрия имеет 6 соседей – ионов хлора. Все они расположены совершенно одинаково по отношению к иону натрия, и нельзя сказать, что с натрием соединён какой-то один из них. Молекулы каменной соли, состоящей из одного атома хлора и одного атома натрия, в кристалле нет.

Но далеко не всегда дело обстоит подобным образом. Рассмотрим, например, строение кристалла углекислоты, существующего лишь при низкой температуре. Это – так называемый «сухой лёд», который получают при сильном охлаждении сжиженного под давлением углекислого газа.

Кристаллы «сухого льда» построены из молекул. Одна такая молекула изображена на рисунке 25, а. (Подобное представление, конечно, условно, как и изображение атомов шарами.)

Рисунок 25, б поясняет, как молекулы углекислоты упакованы в кристалле: атом углерода (условно изображён меньшим) имеет только двух ближайших соседей – два атома кислорода (большие). Каждый атом кислорода имеет в качестве ближайшего соседа лишь один атом углерода. Тесные группы из трёх атомов – молекулы углекислоты отчётливо выделяются в кристалле.

Рис. 25. а – молекула углекислого газа; б – плотная упаковка молекул.

На рисунке 25 обращает на себя внимание сплющенность шаров молекулы. Дело в том, что силы притяжения между атомами «тройки», то есть между атомами углерода и кислорода одной и той же молекулы, значительно больше сил притяжения между отдельными молекулами. Электронные оболочки атомов углерода и кислорода одной молекулы в значительной степени перекрываются – проникают друг в друга. Это – результат действия химических сил. Из сказанного ясно, как следует изобразить молекулу углекислого газа: взаимное проникновение электронных оболочек можно представить себе как сплющивание шаров, соответствующих отдельным атомам.

Рис. 26. Молекулы бензола (слева наверху), мочевины (внизу) и дифенилртути (справа).

Несколько моделей молекул, построенных из деформированных (искажённых) шаров, дано на рисунке 26. Слева наверху вы видите молекулу бензола, состоящую из шести атомов углерода (в середине) и шести атомов водорода. «Шары» углерода превратились в «дольки»-секторы, а «шары» водорода – в сегменты-полушария.

Слева внизу изображена молекула мочевины. Посредине – атом углерода. Он соединён с одним атомом кислорода (наверху) и с двумя аминогруппами (так называются группы атомов, состоящие из одного атома азота и двух атомов водорода).

Справа – молекула дифенилртути. Фенил – это лишённая одного водородного атома молекула бензола; приставка «ди» указывает на наличие в молекуле двух таких групп. Атом ртути – в центре молекулы.

Многочисленными исследованиями установлено, что к кристаллам, построенным из шаровых атомов или ионов, относятся металлы, сплавы, большинство неорганических соединений (солей, щелочей). Из молекул построены все органические кристаллы и небольшое количество неорганических, например сулема. Спросим себя теперь, каким образом располагаются в кристалле молекулы – тела, обладающие сложной, зачастую причудливой формой?

Как в ионных кристаллах в результате притяжения ионов возникают плотные упаковки шаров, так и взаимное притяжение молекул ведёт к возникновению наиболее плотных молекулярных упаковок.

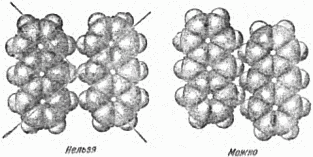

Общий принцип прост: молекулы укладываются так, что «выступы» одной молекулы заходят во «впадины» другой. Это наглядно показано на рисунке 27 на примере молекул антрацена. Из рисунка ясно, какие расположения молекул осуществляются в природе, какие нет.

Рис. 27. Упаковка молекул антрацена.

Принцип плотной упаковки для молекулярных кристаллов не позволяет такого их устройства, при котором плоскости симметрии проходили бы между молекулами – в этом случае «выступ» одной молекулы приходился бы на «выступ» другой. Таким образом, для молекулярных кристаллов возможны лишь определённые виды симметрии, всего 8–10 фёдоровских групп. На основании принципа плотной упаковки удаётся предсказать характер взаимного расположения молекул, симметрию кристалла и некоторые другие его свойства.
