  • 1. Погреба

    Погреб – это хранилище для овощей, картофеля и прочих продуктов. Погреб устраивается на разных уровнях по отношению к поверхности земли. Таким образом, выделяют три модификации:

    – полностью заглубленные погреба;

    – полузаглубленные погреба;

    – наземные погреба.

    Модификация зависит главным образом от гидрогеологических условий того места, где предполагается устройство погреба, то есть от свойств грунта и наличия и уровня грунтовых вод.

    Что же касается конструкции погреба, то ее следует выбирать исходя из размеров участка, на котором планируется строительство; из наличия определенных материалов для строительства погреба той или иной конструкции; а также из количества продукции, которую предполагается хранить.

    Участок для погреба

    Выбор места для будущего погреба – очень важное мероприятие первостепенной важности. От того, на какой почве устраивается свой погреб, будет зависеть прежде всего его долговечность; также это будет отражаться на сохранности продуктов. Надежнее всего построить погреб на сухом месте (еще лучше – на возвышенном). Это облегчит работы по устройству гидроизоляции.

    При строительстве погреба прежде всего необходимо следить за тем, чтобы грунтовые воды не доходили до основания (днища) погреба на 0,5 м. В случае если участок низменный, с влажным грунтом, то под погребом следует сделать песчано-гравийную «подушку», чтобы уберечь его от воздействия грунтовых вод.

    Определить уровень грунтовых вод можно весной (в это время он наиболее высокий), а также осенью, в период затяжных дождей, по уровню воды в ближайших колодцах, разведочных скважинах. Кроме того, в местах, где грунтовые воды протекают неглубоко, как правило, встречается сочная растительность (главным образом, болотные и влаголюбивые растения: камыш, хвощи, незабудки, конский щавель, мать-и-мачеха) Также в таких местах большое количество комаров и мошек.

    Существуют более надежные и точные способы определения наличия грунтовых вод. Ниже представлены два из них.

    Способ 1. Необходимо взять равные части серы, негашеной извести (пушонки) и медного купороса (всего 800-900 г), все смешать и поместить в неглазурованный горшок, который следует закрыть крышкой (тоже неглазурованной). Затем горшок нужно закопать в землю на глубину 0,5–0,7 м. Спустя сутки горшок следует откопать и взвесить. Если вес содержимого увеличился более чем на 10%, значит, вода неглубоко. Естественно, чем больше прибавка в массе, тем ближе вода.

    Способ 2. Чтобы определить, на какой глубине находятся грунтовые воды, нужно взять клочок шерсти, которую следует обезжирить, промыть и высушить. Затем его необходимо положить на расчищенную от дерна землю, а сверху поместить свежее яйцо. Далее все это необходимо накрыть сковородкой, а все вместе – дерном. Так, если утром, после восхода солнца, шерсть и яйцо оказывались покрытыми росой, то означает, что вода близко. Если яйцо сухое, а шерсть мокрая – вода достаточно глубоко. Если же влага не появилась вовсе – вода очень глубоко или ее нет совсем.

    Сразу следует предупредить, что если плохие грунтовые условия не устранить до начала строительства, то через несколько лет могут появиться достаточно серьезные проблемы.

    Песчаный грунт. Представляет собой рыхлую несвязанную породу с размерами частиц 0,05–2 мм, между которыми имеются воздушные полости. Состоит из зерен минералов, горных пород, содержит пылеватые (размером 0,05–0,005 мм) и глинистые (размером менее 0,005 мм) частицы. Коэффициент фильтрации песчаного грунта более 1 м/сут. При строительстве погребов такой грунт используют, как правило, для устройства оснований, создания подсыпок под фундаменты, а также в качестве фильтрующих засыпок.

    Супесь. Делится на легкую (3–6% глинистых частиц) и тяжелую (6–10%). Песчаных частиц в супеси больше, чем пылеватых, среди них преобладают зерна диаметром от 0,25 до 2,2 мм. Стоит отметить, что супесь является достаточно рыхлым грунтом.

    Суглинок. Этот грунт содержит от 10 до 30% глинистых частиц. В зависимости от соотношения песка и глины суглинки подразделяют на легкие и тяжелые. Легкий суглинок содержит до 10% глинистых частиц, а тяжелый – 20–30%.

    Глинистый грунт. Содержит более 50% частиц физической глины диаметром меньше 0,01 мм. Из-за высокой пластичности глина сильно набухает и слабо пропускает влагу, поэтому используется в основном для создания глиняных замков и экранов.

    Торф. Представляет собой буро-черный грунт, состоящий из растительных остатков различной степени разложения (в избыточно увлажненной среде, при недостатке кислорода) с примесью значительного количества минеральных (песок, глина), известковых и других веществ. Что касается теплопроводности сухого торфа, то она в 1,7 раза меньше теплопроводности песка и в 1,2 раза меньше теплопроводности глины. При этом теплопроводность торфа, насыщенного водой, в 4 раза выше.

    Торф обладает бактерицидными свойствами, большой влагоемкостью и газопоглотительной способно-стью. Часто используется для переслаивания картофеля и корнеплодов в закромах. Пересыпанные торфом клубни и корнеплоды долго сохраняют отменный товарный вид. Кроме того, рекомендуется использовать торф для обваловки погребов и буртов.

    Необходимо заметить, что практически все виды грунтов (влажные супеси, суглинки и глины) при отрицательных температурах промерзают, тем самым увеличиваясь в объеме до 10%, что, в свою очередь, приводит к возникновению в грунте нормальных сил, прилагаемых к подошве фундамента погреба, и касательных сил, направленных вдоль его вертикальных плоскостей. И в результате воздействия этих сил малонагруженные свайные фундаменты за 5–10 лет могут подняться на 80–90 см. А чтобы сократить ущерб строительным конструкциям, такие грунты, как правило, заменяют песчаными. Для уменьшения воздействия касательных сил на фундаменты погребов, последние обычно обмазывают горячим битумом, кремний органическими эмалями марок КО-198, КО-174, КО-1164. При отсутствии эмалей можно использовать натуральную или полунатуральную олифу.

    Материалы для строительства погреба

    Для строительства погреба применяют, как правило, местные материалы, а также материалы промышленного изготовления.

    Глина – местный материал, бывает любого цвета, большой или малой пластичности (жирности). Малопластичные глины быстро высыхают, не имеют нужной прочности и водонепроницаемости. Пластичные глины высыхают очень медленно, и влага из них удаляется с большим трудом и не всегда полностью. В высокопластичной глине содержится 12–18% влаги, поэтому эту глину рекомендуется применять исключительно в целях гидроизоляции. Часто слой такой гидроизоляции доводят до 25 см, укладывая ее слоями по 8–10 см с тщательным утрамбовыванием.

    В зависимости от назначения применяют глину высокопластичную или приготовляют из нее раствор, добавляя необходимое количество песка. Стенки погреба, находящиеся в земле, лучше всего в целях гидроизоляции выкладывать на высокопластичной глине.

    Цемент изготовляется промышленностью разных марок, то есть прочности на раздавливание или сжатие (в кгс/см2).

    Марки портландцемента: 400, 500, 550, 600.

    Быстротвердеющий портландцемент: 400 и 500.

    Шлакопортландцемент: 300, 400 и 500.

    Быстротвердеющий шлакопортландцемент: 400.

    Самые высокие марки цемента применяют для изготовления железобетонных конструкций, а более низкие – для приготовления растворов.

    Цемент – вяжущее вещество, твердеющее на воздухе и в воде. Схватывается он не очень быстро и твердеет довольно длительное время.

    Необходимо знать, что все растворы и бетоны необходимо применять не позднее чем через 45 мин после приготовления. Более позднее применение сильно снижает прочность раствора или бетона.

    Известь применяют для приготовления известковых (известь + песок) и сложных известково-цементных растворов (известь + цемент + песок). Известью для дезинфекции окрашивают потолки и стены погреба и подполья. Изготовляют известь путем обжига известняков, получая комовую известь-кипелку, которую гасят в воде до густоты молока, сливают в так называемые творильные ямы, закрывают и засыпают сверху землей или песком слоем не менее 50 см и выдерживают. Чем дольше выдерживается известковое тесто без доступа воздуха, тем выше его качество.

    Битум и деготь применяются для гидроизоляционных работ. Они водонепроницаемы, водостойки, эластичны, стойки к атмосферным воздействиям. При нагревании они размягчаются, а при охлаждении, наоборот, становятся вязкими и твердыми.

    Каменноугольный деготь – черная маслянистая жидкость с резким запахом, который выделяется длительное время. Деготь достаточно широко используют в дорожном строительстве и для приготовления простейших кровельных мастик. Битум имеет менее стойкий запах по сравнению с каменноугольным дегтем. Поэтому в жилищном строительстве вместо дегтевой мастики чаще применяют битумную.

    Кровельные материалы применяют для кровельных работ и для устройства гидроизоляции. К таким материалам относятся: пергамин, кровельный рубероид, толь.

    Пергамин кровельный беспокровный – подкладочный материал, предназначенный для нижних слоев кровельного ковра. Изготовляют из кровельного картона и пропитывают нефтяным битумом.

    Толь беспокровный применяют для той же цели, что и пергамин. В исключительных случаях этот материал применяют под низ ковра из толя с песчаной посыпкой.

    Толь с крупнозернистой посыпкой. Толь бывает кровельный и гидроизоляционный. Площадь рулона 10–15 м2, масса 22–28 кг. Посыпка необходима для того, чтобы рулоны не слипались и легко раскатывались, а также для того, чтобы предохранить битум от сильного плавления в жаркое время года.

    Рубероид получают путем пропитки кровельного картона мягким нефтяным битумом с последующим нанесением на обе стороны полотна тугоплавкового нефтяного битума с наполнителем и посыпкой разной крупности. По своему назначению рубероид подразделяется на кровельный, подкладочный и гидроизоляционный. Рубероид изготовляют нескольких марок, площадь рулона 7,5–15 м2, масса 24–29 кг.

    Кроме этих марок рубероида, имеются и другие, например, с приклеивающимся слоем, который во время наклейки расплавляют струей горячего воздуха. Также кроме бумажного рубероида имеется стеклорубероид на стекловолокнистой основе. Его изготовляют трех марок, площадь рулона 10 м2, масса 23–29 кг.

    Мягкие кровли очень хорошо подходят для покрытия погребов, так как они меньше нагреваются в летнее время. Совсем недавно кровли погребов покрывали дерном, так как практически он не нагревается, благодаря чему в погребе всегда прохладно, даже в самое теплое время года. Зимой такая кровля не дает возможности погребице сильно остывать.

    Вместо мягкой кровли можно применять и другие кровельные материалы: кровельную сталь, асбестоцементные листы и другие твердые материалы, но для этого необходимо утеплять обрешетку под кровлей со стороны погребицы, чтобы продукты в погребе летом не портились, а зимой не замерзали.

    Пиломатериалы. При строительстве погреба применяется различного вида пиломатериалы: бревна, жерди, доски, брусья и т. п.

    Древесина должна быть сухой, не пораженной жуками-древоедами и домовым грибком (этот грибок предпочитает сырую или влажную древесину). Борьба с грибком трудоемка и длительна, и чаще всего именно гриб остается победителем, а все деревянные конструкции приходится заменять новыми.

    Влажность свежесрубленной древесины составляет более 50%, полусухой – не более 23%, воздушно-сухой – 18% и сухой 7%. В конструкциях обычно применяют воздушно-сухую древесину. А чтобы получить такую древесину, ее выдерживают под навесом не менее 1 г.; для получения сухой древесины требуется не менее 3 лет.

    Бревна бывают различной длины – от 4 до 9 м. Толщина в отрубе, то есть в верхней части 100–260 мм. Кроме бревен можно применять пластины, то есть бревна, распиленные пополам вдоль длины. Двухкантный брус – бревно, опиленное или отесанное с двух сторон. Четвертина – бревно, распиленное или расколотое по длине на четыре части. Доски бывают необрезные, полуобрезные, обрезные, с обзолом, нестроганые и строганые, шпунтованные, в четверть и т. д. Толщина досок от 13 до 100 мм. Ширина зависит от толщины распиливаемого на доски бревна.

    Строганые материалы желательно применять для всех видов работ. Они служат более длительное время по сравнению с нестрогаными. Например, жуки откладывают свои яички в шероховатых местах древесины, а в строганые – довольно мало, так как там отсутствуют необходимые для кладки яичек шероховатости. Хранить древесину надо на возвышенных местах, под навесом. Бревна и доски следует обязательно укладывать в штабеля на подкладки. Между штабелями должно быть пространство для сквозного проветривания. Площадка, на которой хранят доски, должна быть очищена от мусора и травы, а доски и другие материалы обработаны 10%-ным раствором железного купороса. Это предохранит древесину от быстрого заражения жуками и грибами.

    Каменные материалы. Наиболее часто применяется бутовый камень, обожженный кирпич, бетон и прочие материалы.

    Пережженный кирпич-железняк с оплавленными, как бы глазурованными поверхностями пригоден для кладки стен погреба. Такой кирпич долговечен. Совершенно не пригоден для кладки стен погреба так называемый алый кирпич. Он недожжен и разрушается от сырости и воды.

    Также для кладки стен используются бетонные блоки любого размера.

    Железобетонные плиты (панели) также используются для строительства погребов. Если плиты очень большие, их следует обрубить, а если в них имеются отверстия, то их следует заделать бетоном. Кроме того, эти плиты очень удобны для устройства потолка погреба. Если спуск в погреб предусмотрен через потолок, то в плите можно проделать отверстие требуемого размера. Также эти плиты можно использовать для устройства пола погреба.

    Растворы. Растворы необходимы для каменной, кирпичной и другой кладки для связывания отдельных камней между собой, а также для оштукатуривания стен погреба с одной или с двух сторон. Растворы бывают глиняные, известковые, известково-глиняные, известково-цементные, цементные. Самым прочным из них является цементный раствор.

    Все растворы, как правило, состоят из вяжущего и заполнителя (песка). Для получения раствора одинакового состава все входящие в него материалы и воду необходимо отмерить точными объемными дозами (частями). По степени пластичности (жирности) различают растворы тощие (малопластичные), средние, или нормальные, и жирные. В тощем растворе много заполнителя – песка, он малоудобен в работе и не отличается требуемой прочностью. Через него легко проникает вода. Нормальный раствор содержит необходимое количество заполнителя, удобен в работе, но через него также проникает вода. Жирные растворы имеют в своем составе больше вяжущего, прочны, но, высыхая, трескаются.

    В тощий раствор добавляют вяжущее, а в жирный – заполнитель.

    Приготовляя растворы, их необходимо тщательно перемешивать, чтобы они были однородными во всей своей массе. Материалы для приготовления растворов рекомендуется просеять через сито.

    Из глины и известкового теста раствор приготовляют сразу, то есть в них насыпают песок, наливают воду и смесь перемешивают до полной однородности, при необходимости добавляя воду.

    Цементные растворы сначала приготовляют в виде сухой смеси, то есть отмеренные части сухого цемента и песка перемешивают до полной однородности. Затем смесь затворяют водой. Раствора должно быть столь-ко, чтобы его можно было использовать не позднее 45–60 мин с момента затворения.

    Мастики битумные и дегтевые. Для гидроизоляции стен погребов применяют рулонные материалы, которые наклеивают на мастики, или используют мастики как обмазочный материал. Мастики состоят из вяжущего и наполнителя. Наполнителем могут служить: торфяная крошка, молотый мел, мелкий асбест, молотый шлак, известняк, древесная мука и др.

    Мастики изготовляют для применения в горячем или холодном виде. Наносить мастики рекомендуется только на сухие поверхности. При сильном нагревании мастики могут внезапно загореться, а баки, в которых они приготавливаются, – взорваться. Поэтому при приготовлении мастик следует строго соблюдать технику безопасности.

    Устройство погреба

    Размер погреба зависит главным образом от количества продукции, которую предполагается хранить в нем. Погреба бывает размером от 2 х 2 м и более, глубиной – не менее 2 м. Форма погреба может быть квадратной, прямоугольной, круглой и даже многогранной.

    Погреб состоит из двух частей: нижней, заглубленной в землю и верхней – погребицы. Погребица предохраняет нижнюю часть погреба от охлаждения зимой и перегревания летом. Кроме того, погребицу можно использовать в качестве дополнительной хозяйственной постройки для хранения различных материалов, инструментов. Дверь погребицы желательно устраивать с северной стороны, чтобы туда летом меньше попадал теплый воздух. С внутренней стороны ее желательно обшить теплоизоляционным материалом. Стенки погребицы также необходимо хорошо утеплить. Размеры погребицы могут быть больше, чем размеры погреба.

    Кровлю над погребицей желательно делать из труднонагреваемых материалов. Но если же кровлю устраивают все-таки из легконагреваемых материалов, то необходимо утеплить обрешетку кровли с внутренней стороны.

    Стены погребицы бывают деревянные, каменные, кирпичные, бетонные, дощатые с засыпкой, глинобитные и такой толщины, чтобы они не промерзали зимой и не нагревались летом.

    Выбрав место, можно приступать к строительству погреба. Прежде всего следует срезать растительный грунт, разровнять поверхность земли и наметить размеры будущего погреба.

    После этого следует выкопать котлован. Но необходимо иметь в виду, что в сухом грунте котлован по своим размерам может быть почти равен размеру погреба и всю работу следует вести исключительно с внутренней стороны.

    При влажных же грунтах размеры котлована увеличиваются, так как приходится работать с наружной стороны.

    После того как котлован подготовлен, следует выровнять его дно и уплотнить его путем тяжелой трамбовки. Если грунт сухой, рекомендуется приготовить жирную мятую глину, нарезать ее кусками толщиной по 100 мм, уложить 2–3 слоя этих кусков на дно котлована, плотно прижать один к другому и тщательно утрамбовать. Размеры глиняной гидроизоляции должны быть больше размера наружных сторон погреба на 100 мм. Это делается для того, чтобы предохранить стены погреба от грунтовой влажности. Так как уложенная глина высыхает долго и не всегда полностью, сверху на нее следует насыпать слой (50–70 мм) влажного грунта и утрамбовать его. Вместо грунта можно уложить бетонный слой толщиной 50 мм и тщательно его разровнять. Бетон должен покрывать всю уложенную глиняную подготовку.

    В том случае, если грунт сырой, то кроме перечисленного выше, необходимо уложить 2 слоя толя или рубероида, перекрывая стыки не менее чем на 100 мм, а сверху положить второй слой бетона, который необходимо выдержать 7 сут.

    Подготовив основание, можно приступать к сооружению стен.

    Над погребом необходимо устроить перекрытие. Для этого нужно уложить балки, а на них – накаты из жердей, подтоварника, досок, горбылей. Их необходимо закрыть крышкой или досками, а сверху уложить теплоизоляционный материал. Само перекрытие нужно обязательно утеплить путем смазки отощенной глиной, которую затем следует просушить и засыпать сухой землей, шлаком или керамзитом. Толщина засыпки должна быть не менее 30 см.

    При использовании опилок или торфа для засыпки для противопожарной безопасности сверху их следует засыпать слоем (3 см) сухого песка, шлака или земли.

    Сверху погреба необходимо устроить люк, через который можно было бы проникать в хранилище. Люк необходимо закрыть прочной крышкой с уложенным на нее теплоизоляционным материалом.

    Для хранения продуктов в погребе следует обустроить закрома и полки для хранения овощей, картофеля, домашних заготовок и т. д.

    Для удаления отработанного воздуха погреб рекомендуется систематически проветривать через первое вытяжное отверстие в потолке. Для подачи свежего воздуха в одной из стен погреба, у самого пола, рекомендуется устроить второе отверстие, которое называется приточным. В эти отверстия необходимо вставить вентиляционные трубы, которые изготавливаются из досок, асбестоцемента, керамики, бетона, а также из металла. Более подробно о вентиляции погребов рассказано в соответствующей главе.

    Стены погреба

    Стены погреба выполняют, как правило, из дерева, кирпича, камня и бетона.

    Инструменты. Для выполнения деревянных стен применяется плотничный инструмент: пилы, топор, долото, коловорот и т. п.

    При устройстве кирпичных и каменных стен используются лопатки, кельмы, молотки, лопаты.

    При изготовлении бетонных стен используются практически все вышеперечисленные инструменты, а также некоторые другие.

    Кладка. Каменную кладку выполняют из булыжника, бута или из тесаного камня, которому до укладки придают более правильную форму. Во время кладки необходимо добиваться того, чтобы швы между камнями были не более 10–15 мм. Чем тоньше швы, тем меньше кладка оседает и тем меньше требуется раствора.

    До начала кладки камни необходимо очистить от пыли и грязи и обязательно смочить водой. Камни предварительно следует уложить насухо, то есть примерить. Во время предварительной укладки камень нужно несколько раз перевернуть, чтобы он лег как можно плотнее. После этого камни необходимо класть на растворе. Их следует хорошо перевязать, чтобы обеспечить прочность всей кладки.

    Промежутки между камнями необходимо заполнить раствором со щебнем, то есть сначала уложить раствор, а затем щебень, утапливая последний в раствор. Камни первого ряда рекомендуется хорошо уплотнить в грунт путем трамбовки. Камни следует укладывать очень плотно, стараясь подобрать для каждого ряда образцы одинаковой толщины.

    Каждый укладываемый камень должен перекрывать шов кладки. В случае, если камень перекрывает шов своей серединой, то это означает, что получилась прекрасная перевязка. А на перевязку необходимо обращать особое внимание, подбирая для этой цели камни нужного размера.

    Толщина кладки зависит от того, в каком грунте предполагается строительство погреба. Если грунт прочный, не осыпается, стенки погреба могут быть тонкими. Рыхлый и влажный грунт требует более толстых стен. Кладку можно выполнять на различных растворах, но толщина швов должна быть не более 10 мм. Прочность кладки можно повысить, если применить кирпич, смоченный водой, потому что с таким кирпичом раствор сцепляется гораздо прочнее, чем с сухим.

    Во время кладки рекомендуется выкладывать наружную и внутреннюю стороны стен погреба из целого кирпича, а бой укладывать в середине стены.

    Кладку рекомендуется выполнять по хорошо вы полненному и изолированному основанию. Для ровно-сти кладки по углам стен погреба следует установить порядовки, прочно закрепить их и туго натянуть тонкий шнур – этим и проверяется горизонтальность укладки. А чтобы шнур не провисал, при кладке длинных стен необходимо устанавливать промежуточные порядовки или класть на растворе отдельные кирпичи, которые бы выступали за край стены на 30–50 мм, таким образом становясь маяками.

    По каждому ряду предварительно рекомендуется выложить так называемую версту – ряд кладки с наружной и внутренней сторон стенки.

    Версту следует класть насухо, без раствора, но так, чтобы между кирпичами образовывался зазор на толщину шва 10–12 мм.

    Уложив версту, следует натянуть шнур так, чтобы он отступал от края стены (кладки) на 12 мм. В этом случае шнур не сдвинется при кладке кирпича и позволит выдержать прямолинейность кладки.

    Кладку можно вести и без версты. В этом случае на стене через каждые 1–1,5 м следует уложить стопки кирпичей, взять порцию раствора на 3–5 кирпичей, намазать его на часть стены, разровнять и положить на раствор кирпич, при этом постукивая по его поверхности ручкой кельмы.

    Вместо использования шнура, можно устроить деревянную вертикальную стенку-опалубку. К установленным строго вертикально стойкам с внутренней и наружной сторон следует закрепить обрезные доски толщиной 25–30 мм. Расстояние между ними должно равняться толщине стены. На стойках необходимо заранее нанести ряды кладки.

    Кладку можно вести любым способом, но обязательно так, чтобы верхняя плоскость кирпича была строго на одном уровне с кромкой досок и при этом обязательно соблюдалась перевязка швов. Выложив первый ряд, доски следует поднять на следующий ряд кладки и так далее.

    В процессе кладки необходимо постоянно помнить о швах. Если лицевая и внутренняя стороны стены будут в дальнейшем оштукатурены, то кладку следует вести впустошовку, то есть раствор в швах не должен доходить до плоскости стены на 10–12 мм. Для этого желательно при кладке раствора на стены не доводить их до самого края на 30–40 мм.

    Бетонные работы. Подобранный по крупности зерен щебень или гравий следует отмерить нужными частями, насыпать грядкой на деревянный щит шириной не менее 1 м и перемешать все до полной однородности. Цемент с песком смешивать следует отдельно, после чего все части нужно соединить вместе и снова перемешать.

    При укладке бетонную массу следует тщательно уплотнить c помощью стального прута диаметром около 15 мм. Делать это необходимо для того, чтобы в уложенной бетонной массе не образовывалось пустот (раковин).

    Чтобы при укладке бетона из опалубки не вытекал цементный раствор, опалубку нужно устраивать из обрезных досок. А чтобы опалубка была более плотной, за 2–3 ч до укладки бетона ее следует намочить водой. Укладывать бетонную массу нужно слоями толщиной не более 200 мм. Уложенную массу через сутки или двое можно покрыть цементным раствором слоем 10 мм или более, разровнять его, затереть или загладить лопаткой или кельмой.

    Через 2–3 сут после этого бетон следует полить водой при температуре воздуха 15 °С. В первые дни твердения бетон необходимо поливать по 3–5 раз в день, а через 5 сут – по 2–3 раза. Что касается опалубки, то ее следует снимать через 8 сут.

    Толщина бетонных стенок погреба может составлять 100 мм и более.

    Типы погребов

    Известны несколько типов погребов, некоторые из них вполне можно соорудить своими силами на участке. Наиболее популярны земляной, гаражный и каменный погреба, однако ниже будут представлены и другие типы погребов.

    Земляной погреб

    Впервые погреба подобного типа появились в Ярославской губернии и первоначально назывались «ярославскими».

    Они отличаются простотой конструкции, очень удобны в эксплуатации, не требуют больших материальных затрат и сооружаются в основном из местных материалов. Такие погреба обеспечивают наиболее благоприятные условия для хранения картофеля – в них клубни почти не усыхают.

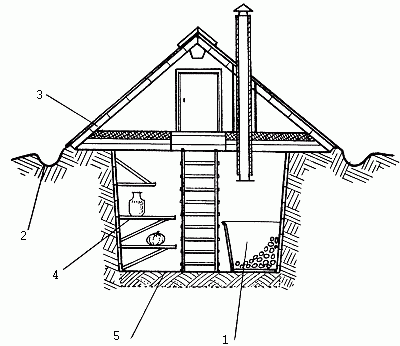

    Земляной погреб (рис. 1) можно построить на участке в том случае, если грунт на нем плотный, а само место сухое и возвышенное (грунтовые воды не должны быть ближе к основанию погреба менее чем на 2 м).

    Рис. 1. Земляной погреб: 1 – закрома; 2 – водоотводная канава; 3 – скат крыши; 4 – полки; 5 – пол


    Прежде всего необходимо вырыть котлован, стены которого должны иметь небольшой наклон, чтобы грунт осыпался как можно меньше.

    Если погреб вырыт в песчаном грунте, то стенки котлована необходимо обязательно обшить горбылем, досками, а также укрепить плетнем.

    Обшивка увеличивает срок службы погреба и создает более благоприятные условия для хранения овощей. Обшивку лучше сделать разборной, чтобы летом конструкцию можно было разбирать и выносить наверх для просушки.

    Что касается пола, то он глинобитный, с добавлением мелкого просеянного кирпичного щебня, толщина пола должна быть приблизительно 8–10 см. В основании пола укладывается 5-сантиметровый слой утрамбованного щебня с проливкой горячим битумом, что препятствует капиллярному увлажнению.

    Потолок изготавливается из жердей или подтоварника. Его необходимо покрывать сверху глиносоломенной смазкой и засыпать землей. Толщина теплоизоляционной засыпки потолка приблизительно 30–40 см.

    Средняя высота земляного погреба составляет приблизительно 1,8 м. Если уровень грунтовых вод не позволяет вырыть погреб на такой глубине, то высоту его можно уменьшить. Закрома в погребе находятся с одной стороны прохода, полки – с другой стороны. Как правило, закрома имеют высоту около 1 м с решетчатым полом для вентиляции. Расстояние между полками по высоте примерно 0,5–0,6 м.

    Земляной погреб имеет двухскатную крышу, опущенную до поверхности земли, таким образом перекрывающую котлован свесами не менее чем на 0,5 м с каждой стороны. Выполняется она из притесанного горбыля или любого другого местного материала, например глиносоломы, камыша или веток. Конек кровли лучше сделать из толстых обрезных досок с подкладкой под него полоски рулонного материала – толя или рубероида.

    Чтобы избежать промерзания погреба (в случае сильных морозов), перекрытие дополнительно следует утеплить сухим дубовым листом, торфом и т. п.

    Вокруг погреба рекомендуется устроить водоотводную канаву глубиной 0,5–0,6 м.

    Погреб с погребицей

    Хочется отметить, что подобный тип погреба весьма популярен в России. Интересно то, что в жаркое время в таком погребе прохладно, а зимой намного теплее, чем на улице.

    Погребица находится на земле, а под ней (непосредственно в земле) располагается сам погреб. Вся конструкция напоминает небольшой дом с подвалом (рис. 2).

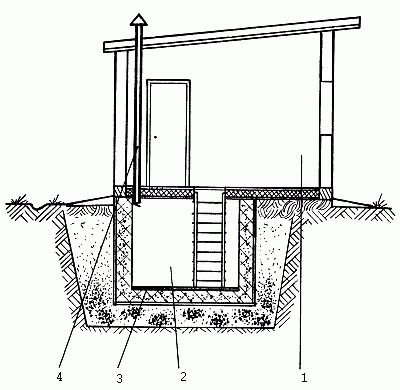

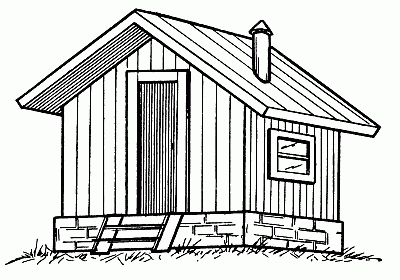

    Рис. 2. Погреб с погребицей


    Погребица предохраняет заглубленный погреб от воздействия атмосферных осадков, промерзания зимой или перегрева в летний период. Она используется либо как вспомогательное помещение для кратковременного хранения овощей, либо для складирования садово-огородного инструмента, лесоматериалов и пр.

    Материал для сооружения стен может быть следующий (в скобках указана толщина стен):

    – бетон (20–30 см);

    – камни или красный кирпич (25–30 см);

    – горбыль (6–8 см);

    – бревна (диаметр 12–18 см).

    Что касается гидроизоляции, то ее в каждом случае выбирают в зависимости от конкретных условий места строительства.

    При выкапывании котлована во влажном грунте в случае необходимости в нем по периметру следует вырыть небольшие углубления – приямки для сбора воды. Воду из этих приямков необходимо периодиче-ски вычерпывать.

    Дно вырытого котлована следует выровнять, утрамбовать и засыпать дренажным материалом – слоем щебня толщиной примерно 8–10 см, а на щебень уложить слой мятой глины толщиной около 2–3 см (глину лучше брать жирную). Ее нужно разровнять и утрамбовать, а затем уложить бетонную подготовку толщиной около 10 см.

    Приблизительно через 10–15 дней после того, как бетон схватится, на подготовленное основание необходимо уложить цементно-песчаную стяжку толщиной около 5 см, которую следует тщательно загладить (затереть) стальной кельмой.

    Образующиеся между стенами погреба и грунтом пространства (пазухи) необходимо залепить глиной, таким образом получатся боковые глиняные замки (толщина слоя глины – 20–30 см).

    Перекрытие погреба – утепленное. В качестве теплоизоляционного материала рекомендуется использовать керамзит, просеянный кирпичный щебень, мох. Выбранный материал следует уложить на глиняной смазке толщиной около 3 см. В настиле перекрытия погреба предусматривают люк размером приблизительно 70 х 70 см, под которым нужно установить наклонную лестницу.

    Для поддержания нормального уровня температуры и влажности погреб следует оборудовать вентиляционной трубой, которую для повышения эффективности воздухообмена лучше разделить на два канала.

    Для возведения погребицы применяют следующие материалы:

    – кирпич;

    – камень;

    – ракушечник;

    – саман;

    – толстый ошкуренный горбыль и т. п.

    Крыша погребицы делается скатная, с широкими свесами, для того чтобы обеспечить сухость стен. Основные материалы для изготовления крыши – асбестоцементные листы или рубероид.

    Заглубление стен погребицы составляет примерно 60 см, от стен с наружной стороны рекомендуется устроить глинощебеночную отмостку шириной по менее 1–1,2 м с уклоном 1 : 10. Дверь изготавливается из толстых (4–5 см) плотно подогнанных досок. Вход в погребицу лучше всего сделать с северной стороны.

    Пожалуй, важнейшими характеристиками погреба такой конструкции является то, что он не подтапливается и никогда не промерзает.

    Гаражный погреб

    Многие автомобилисты, имеющие гаражи, часто обустраивают в полу погреб, который также используют в качестве ямы для осмотра автомобиля. Пользоваться таким погребом достаточно удобно, особенно в зимнее время года.

    Этот вариант чем-то схож с предыдущим, только в этом случае в качестве погребицы выступает сам гараж. Обустраивая подобный погреб, необходимо позаботиться о его водонепроницаемости и хорошей вентиляции.

    Если место, на котором стоит гараж, сухое, то стены погреба можно сделать облегченные, например из стандартных асбестоцементных волнистых листов кровельного шифера. Для того чтобы стены были более прочными, их следует делать из двух листов шифера, склеенных между собой битумной мастикой или цементно-казеиновым клеем (2 объемные части сухого казеина и 1 часть цемента, замешенные до густоты сметаны).

    Работа по гидроизоляции погреба заключается в двукратной обмазке ограждающих конструкций горячим битумом по предварительно загрунтованной поверхности.

    В том случае, если место на влажном грунте, с высоким уровнем грунтовых вод, то тогда стены погреба следует делать монолитными из бетона с повышенной плотностью и водонепроницаемостью.

    Что касается устройства вентиляции в таком погребе, то осуществляется она либо с помощью двухканальной трубы, обеспечивающей одновременно приток и вытяжку воздуха, либо через люк, который имеет решетку вместо традиционной плотной крышки.

    Каменный погреб

    Естественно, дерево как строительный материал нельзя поставить в один ряд с камнем. В отличие от деревянных, погреба из камня характеризуются высокой прочностью, надежностью и долговечностью.

    Но за этой надежностью и долговечностью стоит высокое мастерство каменщиков, которых сегодня остается все меньше и меньше. Речь идет о работниках с их традициями и секретами мастерства. Ведь сложить надежный и долговечный погреб – дело нелегкое.

    Хорошее добротное хранилище одинаково пригодно для хранения овощей, а также различных солений.

    В качестве строительного материала для воздвижения погреба прекрасно подойдет камень-плитняк, который кладется на глиняном растворе с добавлением в него мякины и небольшого количества извести. Прочность раствора такова, что в него с трудом забивается гвоздь.

    Перед строительством необходимо отсортировать по форме и размерам имеющийся камень-плитняк. Затем оставить его под навесом на всю осень и зиму – камень должен вылежаться.

    Глину для раствора необходимо брать чистую, без примесей, а для этого ее необходимо выдержать на открытом месте в отвалах и невысоких грядах не менее года, чтобы талая и дождевая вода вымыла из нее некоторые примеси и она приобрела эластичность и однородность.

    Каменный погреб (рис. 3 и 4), как и все другие, лучше устраивать в сухом месте с низким уровнем грунтовых вод, которые не должны проходить ближе чем в 70 см от глинобитного пола.

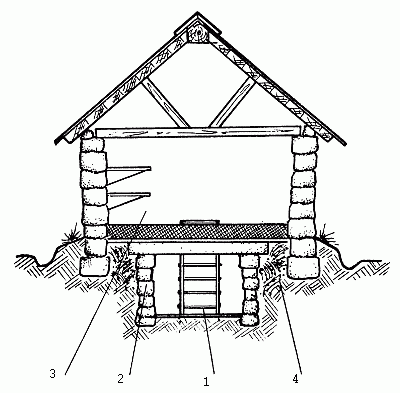

    Рис. 3. Каменный погреб с каменной погребицей: 1 – ступени лестницы; 2 – каменный свод; 3 – погребица; 4 – пазуха, забитая утрамбованной глиной

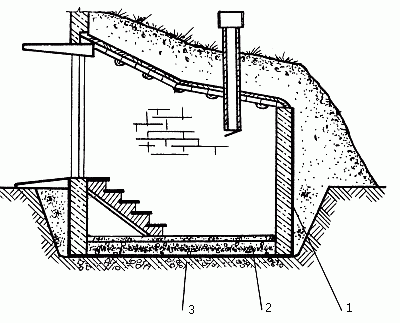

    Рис. 4. Каменный погреб, сооруженный при низком уровне грунтовых вод: 1 – засыпка грунтом; 2 – глиняный замок; 3 – цементная стяжка; 4 – бетон; 5 – щебень


    Возводить погреб необходимо в сухое время года, чтобы избежать намокания и размывания открытого котлована дождями. Главное условие при строительстве погреба – быстрая, не влияющая на качество, работа, которая проводится без перерывов.

    Гидроизоляцию стен и фундаментов следует выполнять c помощью глиняного замка (20–25 см) со всех сторон. Пол погреба – глинобитный с утрамбованным щебнем и карьерной мелочью. Сводчатое перекрытие снаружи следует залить густым известковым раствором, затем уложить слой глиняной смазки (около 8 см), теплоизоляцию из древесной золы (около 10 см), а поверх – еще слой глины или сухой земли.

    При хранении в таком погребе различных корне-плодов, можно обойтись и без закромов, складывая овощи прямо на полу. Домашние соления и припасы рекомендуется хранить в бочках и кадках, а часть – на полках и в нишах, специально предусмотренных для этой цели в каменной кладке стен.

    Для спуска в погреб необходимо установить лестницу. Она может быть каменной, в виде ступенек, а может быть и деревянной. В последнем случае выбирать следует более крепкую и устойчивую и постоянно следить за ее состоянием.

    Преимуществом каменного погреба является наличие обширной погребицы – надземной постройки, также выложенной из камня-плитняка на глиняном растворе.

    При сооружении погреба, как правило, возникает довольно много сложностей, но главная из них – кладка сводчатой кровли. Здесь необходимо правильно рассчитать и заложить в верхнюю часть свода замковый (нечетный) камень, который расклинивает свод, обеспечивая тем самым высокую прочность и надежность всей конструкции погреба. Кладка свода производится по деревянной опалубке с кружалами. Кладку следует вести одновременно с двух боковых сторон.

    В сухих местах наземные погреба со сводчатой кровлей можно сооружать также из необожженного кирпича-сырца на глиняном растворе.

    Сырец изготавливается из наиболее доступного местного сырья – глины, песка и измельченной соломы (резки) и высушивается на солнце. Он является одним из самых дешевых строительных материалов в южных районах страны. А в качестве раствора для кладки рекомендуется применять глиняное тесто, тщательно перемешанное с резаной соломой (длина соломинок до 3 см) или мякиной.

    Как уже сказано выше, пол в каменном погребе глинобитный, состоящий из 1 объемной части глиняного теста, 0,3 части известкового теста и 3 частей песка. На стены следует наносить известковую побелку.

    Теперь увидеть погреб, выполненный из камня, практически невозможно, в основном их строят из кирпича.

    На рисунке 5 изображен современный каменный погреб, сложенный из красного обожженного кирпича. Перекрытие погреба – из горбыля, утепленного глиняной смазкой и землей.

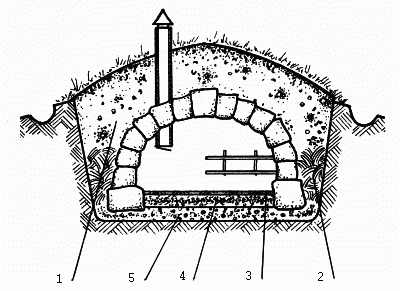

    Рис. 5. Погреб из кирпича: 1 – обмазка и проливка основания горячим битумом; 2 – бетон; 3 – утрамбованный щебнем грунт


    Вентиляционные трубы в каменном погребе отсутствуют, но, несмотря на это, в нем всегда поддерживается стабильный уровень температуры и влажности и всегда чистый и свежий воздух. Обмен воздуха осуществляется через щели входного люка.

    Также нет в таком погребе ни конденсата, ни сырости; практически не бывает подтопления и промерзания. Что касается зимы, то в очень морозные дни люк дополнительно следует утеплять 2–4 слоями мешковины.

    Наземный погреб

    К наземным погребам относится так называемый мини-погреб. Он представляет собой утепленный деревянный ящик, как правило, небольших размеров (рис. 6). Такие погреба получили широкое распространение среди садоводов и огородников.

    Что отличает данный тип погреба от других, так это его малые размеры, благодаря чему экономится место, например на приусадебном участке. Кроме того, такой погреб удобно устраивать при высоком уровне грунтовых вод.

    Рис. 6. Мини-погреб наземной конструкции: 1 – песчано-щебеночная подготовка; 2 – двускатная кровля; 3 – кирпичный пол; 4 – отмостка; 5 – глиняный замок; 6 – гидроизоляция; 7 – утеплитель; 8 – окошко для вентиляции; 9 – дверь


    Середина лета – самое оптимальное время для устройства мини-погреба, в это время уровень грунтовых вод самый низкий.

    Перед началом работы следует заготовить весь необходимый строительный материал, чтобы впоследствии не допускать перерывов в работе. На выбранном месте (лучше, если оно будет возвышенным и сухим) необходимо снять растительный слой и сделать земляную выемку глубиной около 20–50 см. Выбранный грунт может быть использован для наружной обваловки погреба.

    Основание земляной выемки утрамбовывают и на 7–10 см засыпают дренирующим материалом: крупнозернистым песком, мелким гравием, просеянным кирпичным боем, керамзитом. Такая дренирующая подушка – надежная гарантия того, что в погребе не появится сырость. Затем по дренажному материалу следует уложить слой мятой глины (глиняное тесто) толщиной около 15–20 см, в который аккуратно, с минимальным зазором, утапливается красный глиняный кирпич.

    Стоит отметить, что кирпичный пол не прогрызают крысы, и он очень гигиеничен. На 1 м2пола расходуется 32 кирпича и 0,15–0,2 м3глиняного теста.

    Также красным кирпичом необходимо укрепить боковые стенки земляной выемки. Кирпич в этом случае укладывается на ребро (в четверть кирпича) на глино-известковом растворе состава 1 : 0, 3 : 3 (1 объемная часть – глиняное тесто; 0,3 – известковое тесто; 3 – песок). Стены следует выводить над поверхностью земли примерно на 25–30 см.

    Стенки и потолок погреба – двойные, изготавливаются из толстых досок (40–50 мм), между которыми укладывается теплоизоляционный материал: керамзит мелкой фракции, просеянный мелкий кирпичный щебень, опилки, лесной мох, дубовые листья.

    В качестве теплоизоляционного материала можно также применять минеральную вату, но использование ее все же нежелательно, так как со временем она уплотняется и практически теряет свои теплоизоляционные свойства.

    Если для утепления используются опилки, то они должны быть обработаны антисептиком (10%-ным водным раствором медного или железного купороса) или перемешанными с известью-пушонкой в пропорции 1 : 9, где 1 часть (по массе) – известь-пушонка и 9 частей – опилки. В качестве утеплителя можно применять пенопласт, листы которого в местах стыков следует тщательно заделать полосками ткани или мешковины, пропитанными клеем ПВА или обычной водоэмульсионной краской.

    Для того чтобы предотвратить продуваемость погреба снаружи, стенки следует обшить оргалитом, крафт-бумагой, пергамином или рубероидом. Если стенки погреба будут обваловываться (например, в районах с суровым климатом), то их следует гидроизолировать битумной обмазкой по рубероиду для защиты от грунтовой влаги.

    Люк у такого погреба, как правило, устраивается с торцевой стороны и имеет две дверцы (наружную и внутреннюю). На зиму между ними следует прокладывать теплоизоляционный материал.

    Кроме того, необходимо устроить вентиляционную трубу (типа форточки) размером около 12 х 12 см, которую снаружи можно заделать частой сеткой. Перед входом в погреб можно устроить легкий крытый тамбур из любого строительного материала, а сверху покрыть погреб легкой одно-, двускатной крышей из горбыля, рубероида, асбоцементного шифера или другого кровельного материала.

    Вокруг погреба на расстоянии 1–2 м от стенок следует вырыть водоотводную канаву глубиной примерно 0,5–0,6 м, а по периметру стен устроить глинощебеночную отмостку шириной до 1 м, с уклоном 1 : 10 от погреба.

    Наземный погреб с обваловкой

    Этот вариант (рис. 7) является доработанной версией предыдущего. Суть заключается в том, что наземный погреб обваловывается землей. А делается это для того, чтобы постоянно поддерживать в погребе нормальный уровень температуры и влажности.

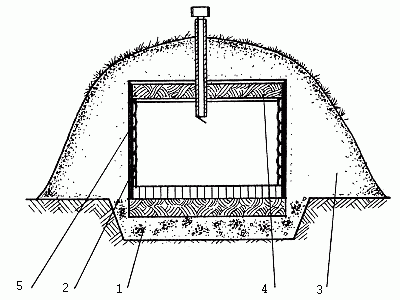

    Рис. 7. Наземный погреб с обваловкой: 1 – песчано-щебеночная подготовка; 2 – стены из горбыля; 3 – обваловка; 4 – глиносолома; 5 – гидроизоляция


    Стены для такого погреба следует делать из бревен или ошкуренного горбыля (пластин) с тщательно притесанными кромками. Лесоматериалы, используемые при постройке погреба, необходимо тщательно антисептировать. Щели лучше всего проконопатить мхом – он не гниет и обладает хорошей способностью поглощать неприятные запахи. Снаружи стены следует промазать два раза горячей битумной мастикой (или чистым битумом) и оклеить рубероидом для защиты от капиллярной и грунтовой влаги.

    Что касается потолка, то его необходимо обложить слоем глины (толщина около 5 см), перемешанной с соломой, и накрыть сверху полиэтиленом или рубероидом. Пол в таком погребе должен быть из кирпича, выложенного на ребро в елку (расход кирпича – 61 шт. на 1 м2площади пола).

    После того как погреб построен, его необходимо обваловать землей, которую рекомендуется засеять травой или обложить дерном. Хранилище оборудуется закромами и полками.

    Обогрев погреба осуществляется почвенным теплом, накопленным поверхностными слоями земли в летний период. Например, на глубине 3–4 м и ниже грунт круглый год сохраняет примерно одинаковую температуру – около 6–14 °С.

    Овощной лабаз

    Впервые постройка подобного типа появилась в Петербурге, ее придумали простые питерские садоводы и огородники.

    Лабаз отличается удивительно простой конструкцией и вместе с тем является чрезвычайно удобным хранилищем для овощей.

    Подобную постройку лучше всего сооружать на низменных и переувлажненных местах, где сухой погреб построить сложно из-за высоких грунтовых вод (рис. 8); такой лабаз хорошо приспособлен к почвенно-климатическим условиям всего северо-запада России.

    Рис. 8. Овощной лабаз: 1 – закрома; 2 – обваловка грунтом; 3 – рубероид; 4 – скат крыши


    В отличие от традиционных погребов лабазы не имеют утепленного перекрытия (потолка), за счет этого их строительство обходится гораздо дешевле. Конструкция лабаза каркасная, из тонкомерных ошкуренных бревен (подтоварника).

    Перед сооружением лабаза бревна необходимо вкопать в грунт на глубину около 0,5 м, а их верхние концы нужно связать в единую конструкцию продольными прогонами из длинных жердей. Нижние концы бревен каркаса, а также бревна обвязки, соприкасающиеся с грунтом, следует предварительно промазать горячим битумом или обжечь (такой способ обработки древесины увеличивает ее срок службы примерно в 1,5 раза).

    При строительстве лабаза необходимо учесть следующее: нельзя использовать древесину, бывшую в употреблении (например, доски от старого разломанного дома), высока вероятность того, что такой материал заражен грибком, который разрушает структуру древесины. Также не подходит для постройки и сухостойный лес.

    Обрешетка на скатах кровли дощатая, сплошная, застланная поверху полотнищами рубероида (примерно 1–2 слоя).

    После того как постройка возведена, ее необходимо обваловать землей снизу доверху (у основания толщина грунта примерно 0,6 м, а вверху – 0,4 м). Для обваловки землю лучше брать торфяную, так как она плохо проводит тепло. Сверху обваловку желательно покрыть дерновыми пластинами или засеять травой.

    Высота лабаза в его средней части не должна превышать 2 м, так как могут промерзнуть хранящиеся там овощи. В целом должна получиться приземистая конструкция вроде шалаша.

    Один из торцов постройки следует обшить двумя рядами досок, а между самими досками следует проложить слой рубероида, это предохранит лабаз от сквозняков. В этом же торце необходимо установить невысокую утепленную дверцу – лаз и крытый тамбур для дополнительной защиты.

    Ширина лабаза обычно составляет 3,3–3,5 м, а длина – 3,5–5 м и более. С одной стороны прохода (его ширина примерно 0,6–0,7 м) рекомендуется устроить решетчатые закрома, а с другой – полки.

    Для воздвижения лабаза следует выбирать сухое место, по возможности на песчаной подпочве, что допускает заглубление постройки в землю. Заглубленное хранилище лучше обогревается почвенным теплом, и в нем устанавливается нормальный уровень температуры и влажности, что положительно сказывается на хранении овощей. Если уровень грунтовых вод не позволяет делать заглубление, то конструкцию хранилища следует делать наземной, прямо на поверхности земли или на искусственных песчано-гравийных подсыпках. Во всех случаях вокруг хранилища необходимо откопать неглубокую водоотводную канаву, предохраняющую его от талых, дождевых и поверхностных вод.

    В крыше, возле конька, необходимо устроить вытяжку – деревянный вентиляционный короб с регулировочной задвижкой. Если хранилище удлиненное, тогда следует сделать две вентиляционные трубы.

    Помимо стационарных лабазов, которые строятся на долгое время, существуют также сборно-разборные, которые сооружаются ежегодно с осени, а весной разбираются. Такие лабазы удобны тем, что без хлопот можно проводить их ежегодную дезинфекцию.

    Конструкция лабаза позволяет поддерживать в нем постоянную температуру 2–3 °С, а наличие двери дает возможность проникать в хранилище среди зимы, брать овощи и следить за их состоянием.

    Полузаглубленный погреб

    Полузаглубленный погреб – самый распространенный. Основание погреба заглубляют всего на 0,7–1 м от поверхности земли, что позволяет сооружать его во влажных местах.

    При обнаружении водоносных жил при выкапывании котлована их сразу же необходимо заделать жирной глиной слоями по 10 см на глубину 50 см (рис. 9).

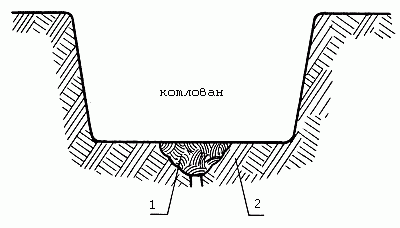

    Рис. 9. Заделка фильтрации грунтовых вод в отдельных местах котлована: 1 – жирная мятая глина; 2 – материковый нетронутый грунт


    Стены делают из бетона, кирпича и шлакобетона. Хотя, как показывает практика, шлакобетон рекомендуется применять лишь в том случае, когда погреб строится на сухом месте.

    Также следует учесть, что этот материал для строительства стен можно использовать только после того, как он пролежит в отвалах на открытом воздухе не менее года (за это время дождь и снег вымывают из него вредные примеси). Кроме того, стены из шлакобетона подлежат обязательному оштукатуриванию с двух сторон цементным раствором для придания им водостойкости.

    Рис. 10. Полузаглубленный погреб: 1 – горбыль; 2 – глиносолома; 3 – глиняная смазка; 4 – насыпной грунт с посевом травы; 5 – рубероид; 6 – раствор; 7 – обмазка горячей битумной мастикой; 8 – глиняный замок


    Так что лучше всего шлакобетон не использовать вовсе: таким образом можно сэкономить время, силы и деньги.

    Перекрытие погреба такого типа изготавливается из горбыля, который следует покрыть глиняной смазкой – она защитит перекрытие от сырости. Затем уже на глиняную смазку необходимо уложить слой толя или рубероида (рис. 10).

    Что касается гидроизоляции, то выбирать ее нужно в зависимости от местных условий: она может быть либо обмазочной, либо оклеечной, с глиняным замком или без него.

    Погреб под летней кухней

    Этот вариант напоминает гаражный погреб. Принцип один и тот же: погреб располагается под наземной постройкой того или иного назначения, в данном случае – летней кухней. Такие погреба весьма удобны в эксплуатации, экономят место на участке и имеют вход непо-средственно из летней кухни (рис. 11).

    Рис. 11. Летняя кухня с погребом: 1 – летняя кухня; 2 – погреб; 3 – гидроизоляция; 4 – вентиляционная труба


    Перед обустройством погреба необходимо вырыть котлован, размер которого с каждой стороны должен быть на 0,6 м больше размеров планируемого погреба. Делается это для того, чтобы обеспечить удобное выполнение каменных, бетонных и гидроизоляционных работ.

    Говоря о котловане, стоит предупредить, что не следует делать его очень большим, так как это приведет к увеличению объема земляных работ и усложнит обратную засыпку пазух. Выкапывать котлован рекомендуется вручную.

    Итак, котлован подготовлен, теперь необходимо зачистить и спланировать его основание, а затем насыпать слой щебня или кирпичного боя толщиной примерно 8–10 см (0,1 м3щебня на 1 м2основания), который сначала нужно утрамбовать, а затем полить горячим битумом из расчета 4–5 кг битума на 1 м2основания, что защитит щебеночную подготовку от проникновения капиллярной влаги.

    В таком погребе стены делают, как правило, монолитные, из плотного бетона толщиной примерно 20–30 см с арматурой из стальных прутков.

    При этом стены погреба могут одновременно выполнять роль фундамента (или его части) наземной постройки (в данном случае летней кухни). Затем, после того как снята опалубка, бетон следует оштукатурить с обеих сторон цементно-песчаным раствором (в отношении 1 : 2) и загладить стальной кельмой. Толщина штукатурного слоя должна быть около 1–2 см. В завершение работ на верхнюю часть стен, которые служат цоколем летней кухни, необходимо положить листы рубероида (в два слоя). Делается это для обеспечения дополнительной гидроизоляции.

    Блокированный погреб

    Как правило, такой погреб устанавливается на смежных садовых участках. И, что удивительно, при строительстве блокированного погреба снижаются строительные затраты (в среднем на 20–25%) и экономится материал (при таких общих ограждающих конструкциях, как стены, кровля и др.). Кроме того, погреб, расположенный на границе двух участков, позволяет более рационально использовать землю (рис. 12).

    Рис. 12. Блокированный погреб на две ячейки


    После того как котлован вырыт, необходимо на подготовленное основание насыпать слой щебня или кирпичного боя (толщина слоя примерно 8–10 см из расчета 0,1 м3щебня на 1 м2основания), который затем нужно утрамбовать и залить горячим битумом. А для укладки монолитного основания из плотного бетона необходимо составить смесь из 1 объемной части цемента, 2 частей песка и 4 частей щебня или гравия.

    Основание необходимо выдержать в течение недели, оно должно полностью высохнуть. Затем уже можно возводить кирпичные стены, которые следует покрыть с обеих сторон слоем цементно-песчаной штукатурки (толщина слоя примерно 1–2 см).

    Одновременно с этим из цементно-песчаного раствора делают пол толщиной около 40–50 мм и заглаживают с помощью стальной кельмы.

    Снаружи стены погреба рекомендуется покрывать горячей битумной смазкой (битум с наполнителем) или расплавом битума в 2 слоя толщиной 2 мм (расход битума 2 кг/м2) по предварительно нанесенной битумной грунтовке толщиной 0,1 мм. При необходимости можно сделать глиняный замок.

    В качестве материала для изготовления перекрытий подойдет толстый притесанный горбыль или доски толщиной примерно 50 мм. Концы досок, опирающиеся на кирпичную кладку, предварительно необходимо промазать горячим битумом. Утеплять перекрытия следует слоем глиносоломы толщиной около 20 см, а затем слоем земли толщиной не менее 50 см, на которую рекомендуется высевать траву.

    Погреб на косогоре

    Что касается заглубленных погребов, то целесообразнее всего строить их на косогоре. Это наиболее рациональное решение. Такие погреба хорошо защищены от влияния грунтовых вод и сырости.

    При подобном строительстве поверху, на расстоянии 3–5 м от погреба, следует провести нагорную водоотводящую канаву глубиной не менее 0,7–0,8 м (рис. 13, 14).

    И устраивать ее лучше не поперек ската, а под некоторым углом, в этом случае хранилище никогда не зальет водой, даже при очень сильных ливнях.

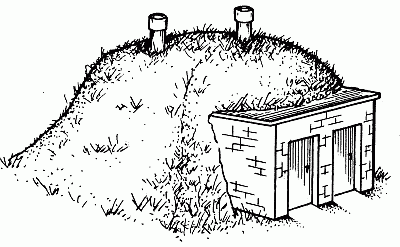

    Рис. 13. Погреб на косогоре

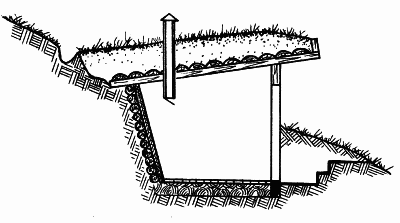

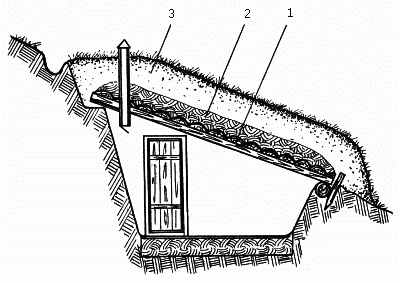

    Рис. 14. Земляной погреб на косогоре: 1 – накатник; 2 – глина; 3 – грунт


    В качестве материала для перекрытий подойдут тонкомерные бревна – накатник с изоляцией из глиняной смазки (мятой глины с соломенной сечкой) с последующей обваловкой грунтом.

    Дверь в таком погребе должна быть небольшой и обязательно утепленной.

    Пол погреба – глинобитный, для его изготовления следует приготовить смесь в следующей пропорции: 1 объемная часть глины и 1–2 части наполнителя. После приготовления смесь необходимо хорошо утрамбовать.

    Пристенный погреб

    Еще одно оригинальное решение – пристенный погреб. В отличие от всех предыдущих типов этот погреб не является отдельной и независимой конструкцией. Он пристраивается к капитальной стене дома или иного строения.

    Работа по гидроизоляции такого погреба заключается в обмазке стен горячим битумом. В качестве перекрытия следует использовать 1–2 слоя рубероида, также необходимо предусмотреть и водоотлив из кровельной оцинкованной стали, который крепится на капитальной стене немного выше обваловки.

    Внутри погреба можно оборудовать закрома и полки, причем минимальное расстояние от них до земли должно быть около 10–15 см. Это, пожалуй, самый простой из всех существующих типов погребов. И, естественно, затраты, как физические, так и материальные, на сооружение такого погреба минимальны.

    Погреб из железобетонных колец

    Это наиболее интересная конструкция из всех приведенных. Погреб изготавливается из железобетонных колец. Достоинства такого погреба – простота изготовления и небольшие материальные и физические затраты. Кроме того, подобные погреба отличаются своей минимальной площадью, что делает их особенно удобными для размещения на садовых участках, и, что самое главное, они очень гигиеничны.

    Если на месте предполагаемого строительства довольно высокий уровень грунтовых вод, то в таком случае следует выполнить подсыпку грунта или песка под кольца, чтобы приподнять под них планировочную отметку. Гидроизоляция такого погреба, как и для большинства, – обмазочная, то есть выполняется обмазкой горячим битумом (два раза).

    Что касается сухого грунта, то здесь довольно несложно будет сделать монолитный погреб в виде короткой и широкой трубы диаметром около 1,5 м и длиной до 1,8 м.

    Первым делом необходимо сделать опалубку из листового железа (рис. 15).

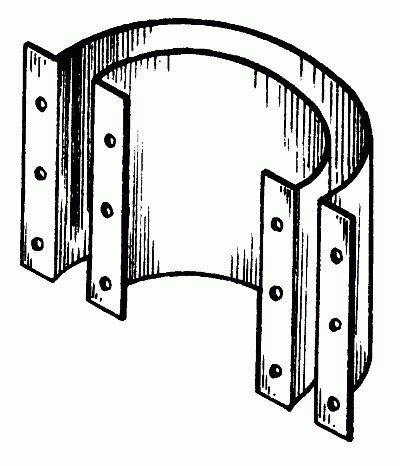

    Рис. 15. Скользящая опалубка из листового железа


    На концах каждого полукруга опалубки нужно просверлить несколько отверстий под болты с гайками (для стягивания полукругов). Затем нужно приготовить бетон, делается это следующим образом: необходимо смешать 1 объемную часть цемента (марки 300 или 400), 2 части песка и 1 часть гравия.

    При этом следует учесть, что цемент необходимо тщательно проверить, в нем не должно быть комков, а размеры кусков гравия (или щебенки) не должны превышать треть толщины монолитных стенок. Затем, когда опалубка собрана, между ее стенками необходимо поместить арматуру из толстой стальной проволоки и залить бетон. При этом бетон следует уплотнить и выдержать в опалубке около недели.

    Шалаш

    Эту конструкцию (рис. 16) вряд ли можно назвать погребом, она напоминает, скорее всего, шалаш, в котором, как и в погребе, можно хранить картофель и различные овощи.

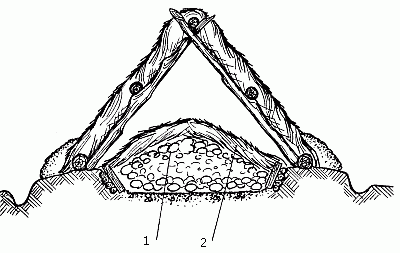

    Рис. 16. Простейшее укрытие типа шалаш для хранения корнеплодов и картофеля: 1 – корнеплоды; 2 – солома


    Шалаш представляет собой неглубокую (около 30 см) ямку с наклонными стенками, обшитыми жердями или хворостом. Сверху выемки устраивается двускатная крыша с обваловкой, (но хранящиеся там овощи дополнительно укрываются соломой).

    Несмотря на простоту, такое хранилище может надежно прослужить даже в суровых погодных условиях, так как зимой оно дополнительно утепляется снежным покровом. Крыша изготавливается из ошкуренных жердей и может быть как глиносоломенной, так и плетнево-хворостяной.

    Бурт

    Если есть необходимость в хранении овощей, но отсутствуют средства для строительства погреба, можно воспользоваться описанием устройства так называемого бурта (рис. 17), в котором овощи хранятся прямо на земле (или в небольшой выемке) и укрываются слоем соломы, а также травой.

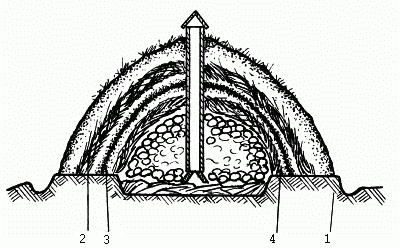

    Устройство бурта: 1 – земля; 2 – солома; 3 – земля; 4 – солома


    Место для размещения бурта необходимо выбирать сухое, с небольшим уклоном, также оно не должно подвергаться воздействию грунтовых вод, которые должны быть ниже основания бурта не менее чем на 0,5–1 м. Вокруг бурта, по периметру, следует вырыть круговую канаву, которая будет уводить талую и дождевую воду от хранилища. Кроме того, чтобы уберечь хранящиеся в бурте овощи от намокания, на дне следует устроить дренаж из веток или тонких жердей.

    Итак, бурт готов. После того овощи поместили на хранение, их следует покрыть тонкими слоями соломы и земли, чтобы удалить из бурта излишнюю влагу. Затем, с наступлением холодов, бурт необходимо утеплить сверху толстым слоем соломы (травы) и дополнительной обсыпкой землей. Весной, с началом таяния снега, второй слой с бурта лучше снять. Во всех случаях рекомендуется дополнительно защищать бурт от дождя, покрывая его рулонными материалами или полиэтиленовой пленкой. С наступлением морозов пленку следует снимать.

    Чтобы обеспечить достаточную вентиляцию бурта больших размеров, на его дно следует уложить треугольные короба, сколоченные из досок или реечных щитов. В случае, если бурт имеет удлиненную форму, то к концам треугольного короба нужно присоединить деревянные вертикально поставленные вентиляционные трубы. А чтобы улучшить циркуляцию воздуха, на гребень насыпи картофеля необходимо положить реечные щиты, сколоченные под углом 90 °друг к другу.

    А что касается небольших буртов, то для их вентиляции используют снопы соломы или пучки веток или хвороста.

    Такие снопы устанавливаются на основании и должны выступать над гребнем бурта на 5–10 см.

    В процессе хранения овощи могут подвергнуться воздействию влаги, что приведет к их гниению, или нападению мышей и крыс.

    Для того чтобы избежать всего этого, овощи следует послойно пересыпать известью-пушонкой, золой или сухой землей. Известь и золу можно также смешать с сухим песком.

    Погреб из ванны

    Довольно простая конструкция, суть которой за-ключается в следующем: старую ненужную ванну вкапывают в землю (под верандой, сараем, летней кухней и т. п.) вровень с поверхностью земли и покрывают деревянным щитом с дверцей.

    Перед сооружением такого хранилища ванну следует тщательно проверить и обработать. Места, где откололась эмаль, необходимо заделать составом, приготовленным из эпоксидной смолы марки ЭЛ-20 с наполнителем (тальк), разведенным до консистенции пасты. Это предотвратит появление ржавчины.

    Хранилище из полимерных емкостей

    Для хранения картофеля и овощей можно приспособить всевозможные бочки и емкости из полимерных материалов.

    Такие хранилища целесообразно устраивать в том случае, если место предполагаемого устройства погреба низменное и переувлажненное.

    При устройстве такого типа хранилища прежде всего необходимо сделать в земле выемку глубиной около 30–50 см, в которую нужно установить ту или иную емкость (например, полиэтиленовая бочка). Края емкости должны быть выше поверхности земли примерно на 10–15 см, чтобы весенние талые воды не попали внутрь емкости. Пространство, образовавшееся между стенками емкости и самой выемки, следует заполнить грунтом.

    Чтобы обеспечить вентиляцию в таком хранилище, следует из самой емкости вывести наружу полиэтиленовую трубу диаметром 20–30 мм.

    В качестве крышки можно взять любую деревянную, готовую или сделанную самостоятельно. Сверху на нее необходимо положить какой-либо груз (например, камень). Груз нужен для того, чтобы бочка не всплыла от напора грунтовых вод. Далее емкость необходимо засыпать опилками. А чтобы опилки не расползались в стороны, их следует огородить досками. Затем всю конструкцию нужно засыпать сухими листьями или мхом. Сверху накрыть полиэтиленовой пленкой и в заключение сделать обваловку слоем сухой земли или торфа толщиной приблизительно 15–20 см.

    По периметру вокруг хранилища следует сделать водоотводную канаву (рис. 18), чтобы избежать затопления талой и дождевой водой.

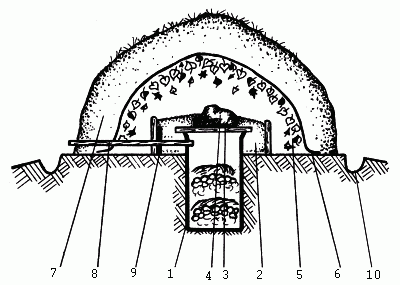

    Рис. 18. Хранилище из полиэтиленовой бочки: 1 – полиэтиленовая бочка; 2 – опилки; 3 – деревянная крышка; 4 – груз; 5 – сухие листья; 6 – полиэтиленовая пленка; 7 – обваловка; 8 – деревянный щиток; 9 – полиэтиленовая пленка диаметром 20 мм; 10 – водоотводная канава


    В готовом хранилище можно до самой весны хранить картофель, морковь, луковицы цветов, а также банки с соленьями. Кроме того, можно хранить и яблоки – они прекрасно сохранятся в таком погребе; единственное, что следует учесть, их нельзя хранить в одной емкости с картофелем – при хранении они приобретут неприятный привкус.

    Устройство данного погреба довольно просто и на его сооружение уходит минимальное количество времени и средств.

    Погреб в подполье

    В сельской местности широко распространено хранение овощей в подполье. Если подполье сухое, то они прекрасно сохраняются до весны. Раньше полы настилали необрезными досками с притеской кромок досок топором без прифуговки. Между досками такого пола были большие щели, и, конечно, запахи, выделяемые картофелем, морковью, свеклой и другими овощами, проникали в помещение, что, естественно, было неприятно. Однако при этом подполье хорошо вентилировалось и продукты нормально сохранялись.

    Прежде всего подполье должно быть сухим. В фундаменте обязательно следует устроить вентиляционные отверстия, которые нужно открывать с наступлением теплых весенних дней и закрывать при холодах.

    Если подполье низкое, то лаз в него целесообразнее всего устроить в полу, сняв одну или несколько досок, которые не прибивают к балкам. Лучше всего устроить более глубокое подполье, в которое можно входить через дверь с уличной стороны. Дверь должна быть хорошо теплоизолирована.

    Пол в этом случае необходимо делать двойным, то есть первый настил необходимо уложить с нижней стороны балки по прибитым черепным брускам. Он может быть изготовлен из досок, горбылей и под. Материал должен быть сухим, а сам настил – плотным. Швы между настилом следует промазать глиняным раствором, хорошо просушить их и после этого сверху насыпать слой сухого крупного песка (толщина слоя – 50–100 мм). Необходимо устроить вентиляцию для проветривания пространства между полом и настилом. Через такой пол запахи из погреба в помещение не проникают никогда.

    Что касается самого погреба, то он также должен прекрасно вентилироваться.

    Также необходимо позаботиться о гидроизоляции. Вновь построенный погреб до устройства настила следует основательно просушить и только после этого делать потолок, который необходимо изолировать теплоизоляционными сухими материалами.

    В теплое время года погреб желательно хорошо проветривать и просушивать, открывая люки и оставляя открытыми вентиляционные трубы. Систематиче-ское просушивание погреба сохраняет от загнивания и разрушения деревянные конструкции.

    Металлический погреб-ящик

    В последнее время стали популярны большие стальные ящики, которые зарывают в землю на приусадебном участке и используют в качестве погребов. Главное преимущество таких ящиков заключается в том, что в них не проникает вода, но вместе с тем у них есть очень большой недостаток: в таком погребе температура гораздо выше, чем за его стенками. Из-за этого металлические стенки начинают конденсировать и продукты быстро загнивают. Происходит это потому, что не соблюдается защитная тепловая изоляция.

    Для того чтобы в таком погребе можно было хранить продукты, необходимо тщательно изолировать стенки и дно погреба. Сам ящик следует установить на изоляционный глиняный слой толщиной 200–250 мм. Наружные стороны погреба следует изолировать жирной мятой глиной. В случае если и при такой изоляции в погребе будет влажно, потребуется оштукатурить цементным раствором стенки и пол погреба с внутренней стороны, при этом штукатурный слой должен быть не менее 20 мм. Для этого на стальной каркас из проволоки толщиной примерно 6–8 мм следует натянуть стальную сетку с ячейками 30 х 50 мм, привязать к каркасу проволоку и оштукатурить стены. Затем нужно приготовить бетон и уложить его на пол слоем 30–40 мм, затем разровнять и загладить. После этого оштукатуренные поверхности следует хорошо просушить.

    Для предохранения от ржавчины и разрушения стенок стальной ящик (погреб) необходимо покрыть расплавленным битумом.

    В погребе-ящике должен быть устроен люк, лучше два. Иногда делают круглые или эллиптические люки, ширина которых не должна быть менее 1 м.

    Под люком следует устроить прочную деревянную лестницу шириной не менее 50 см. Ступени лестницы обязательно должны быть врезаны в тетиву. Крепить ступени рекомендуется гвоздями с широкой шляпкой. Если таких гвоздей нет, применяют металлические шайбы.

    Как уже было сказано, из-за разности температур (внутри и снаружи) металлические погреба всегда начинают конденсировать, а чтобы этого избежать, стены и пол следует защитить теплоизоляцией, которую можно изготовить из одеял (синтетических). Между полотнами ткани укладывают стекловату, шлаковату или другие материалы, которые не подвержены гниению.

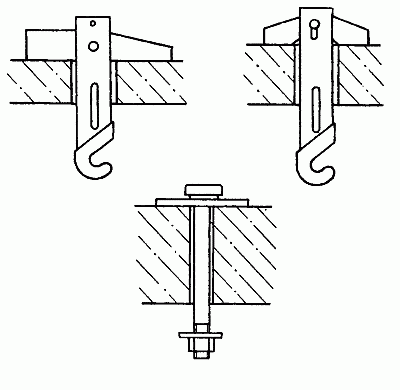

    Теплоизоляционный материал должен быть надежно закреплен на поверхности ящика, например крючками. Их делают следующим образом. Из мягкого железа (толщиной 2–3 мм) нарезают полоски шириной 20–30 мм и длиной 100–150 мм. Один конец такой полоски нужно загнуть, в результате чего получается крючок. На другом конце полоски необходимо просверлить отверстие. Число крючков зависит от размера ящика. В дальнейшем крючки крепят к стенам клепками и делают это очень плотно, чтобы между ними не было щелей. Если стенки ящика толстые, то в этом случае крючки можно приварить с помощью сварки.

    Расстояние между крючками по горизонтали и вертикали должно быть примерно 500 мм. Первый ряд крючков устанавливают на расстоянии 150 мм от потолка и пола. Крючки должны располагаться строго по намеченным горизонтальным и вертикальным линиям. От углов крючки следует устанавливать на расстоянии не более 150 мм.

    Перед установкой крючков необходимо провести предварительную разметку. Между стенками по разметке укрепляют доски, закрепляя их с одной стороны клиньями.

    Подготовленный таким образом ящик необходимо очистить от ржавчины и покрыть со всех сторон расплавленным битумом или битумной мастикой. Необходимо дать покрытию просохнуть и окрепнуть, и только после этого ящик можно устанавливать в подготовленный котлован. Размеры котлована должны быть такими, чтобы между его стенками и стенками ящика было пространство не менее 500 мм.

    Дно котлована следует выровнять и утрамбовать. После этого на дно нужно положить слой гидроизоляции толщиной 200–250 мм из жирной мятой глины. Желательно на глиняную подготовку положить слой цементного раствора толщиной 25–35 мм и выровнять его. Цементный раствор предохраняет дно ящика от коррозии.

    Итак, ящик установлен. Теперь в пространстве между его стенками и стенками котлована следует разместить доски. Они должны отстоять от стенок погреба на 200–250 мм. С тыльной стороны досок необходимо вбить по 2–3 колышка и прижать к ним доски. Далее между досками и стенками ящика нужно уложить глину, лучше всего нарезанную пластинами требуемой ширины.

    Затем между досками и стенками котлована следует засыпать грунт, уплотнить его, после чего доски следует поднять, но не полностью, а так, чтобы они придерживали кромку уложенной глины на 25–30 мм. Это необходимо для того, чтобы первый слой глины не расплющился при укладке второго. На этот слой следует насыпать грунт до уровня кромки доски и уплотнить его. Таким образом, этими слоями изолируется пространство между стенками ящика и котлована.

    В завершении работы колья следует вынуть, а отверстия из-под них заполнить грунтом.

    Доски поднимают при помощи веревок с крюками, которые закрепляют за петли, устроенные в верхней кромке досок.

    Что же касается изоляции внутри такого погреба, то существует множество способов, два из которых приведены ниже.

    Изоляция c помощью шлака и керамзита. Прежде всего следует из досок изготовить опалубку и за-крепить на ней крючками стойки, которые затем нужно обшить досками. В пространство между стенкой и опалубкой шириной 50–100 мм необходимо засыпать шлак или керамзит. И если погреб сухой, такая изоляция прослужит длительное время.

    Изоляция с помощью кирпичей. Для этого необходимо сложить из кирпича стенку толщиной в половину кирпича. Кладку следует вести обычным способом. Чтобы кладка была более прочной, ее необходимо армировать проволокой толщиной 3 мм и более. Армирование выполняется через 5–6 рядов кладки. Уложенная в швах кладки арматура должна крепиться к стержням арматуры проволокой толщиной не менее 2 мм. Выполненную кладку рекомендуется оштукатурить.

    Итак, погреб установлен и подготовлен. Теперь в него можно складывать овощи, фрукты и соления. После того как продукты размещены, верх погреба засыпают теплоизоляционным материалом: опилками, торфом, мхом и т. п.

    Снежник

    Это единственная конструкция, которая не имеет отношения к хранению различных овощей, фруктов и солений.

    Снежник предназначен для накопления и последующего хранения воды, используемой главным образом для поливочных работ на садовом участке.

    Следует отметить, что снежник будет весьма полезен жителям тех районов, где весной и летом часто бывают перебои с водой.

    Это хранилище представляет собой котлован, вырытый в плотном грунте (глина, суглинок). Если грунты фильтрующие, то дно и стенки следует гидроизолировать мятой глиной (глиняный замок) или выложить отдельными глиняными слоями, закрепляемыми на стопках деревянными шпильками.

    В зимнее время года котлован набивают снегом, который плотно утрамбовывают. Объем резервуара снежника определяется на основе следующих данных: из 3 м3утрамбованного снега получается 1 м3талой воды.

    Крыши у снежника нет, сверху его укрывают полиэтиленовой пленкой или другим рулонным материалом, а также соломой, ветками, хворостом. Весной, по мере таяния снега, котлован будет наполняться водой, откуда летом ее можно будет брать для полива сада и огорода.

    Меры по устранению подтопления погребов

    Проблема подтопления погребов является одной из серьезных проблем, с которыми можно столкнуться при эксплуатации погреба. Застойные воды, скапливающиеся в обратной засыпке котлована (рис. 19), воздействуют на погреб, тем самым разрушая саму конструкцию. Происходит это в тех случаях, если погреб сооружен в плотных глинистых грунтах.

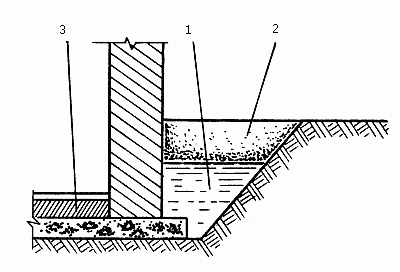

    Рис. 19. Схема образования застойной зоны: 1 – застойная зона; 2 – грунт обратной засыпки; 3 – пол


    Необходимо принимать всевозможные меры защиты, в противном случае погреб будет постоянно затапливаться атмосферными и талыми водами. И происходить это будет даже в тех случаях, если погреб вырыт в сухом месте, при глубоком залегании грунтовых вод.

    Застойная вода – самая распространенная причина сырости в погребах. Она появляется всегда там, где слои грунта, хорошо пропускающие (фильтрующие) атмосферную и талую воду, окружены менее водоне-проницаемыми слоями (глиной, суглинками и мергелями), которые препятствуют просачиванию фильтрационной воды в более низкие места. Ниже описаны основные меры по устранению подтопления погреба:

    1. Необходимо устроить водоотводную канаву для обеспечения быстрого отвода (рис. 20).

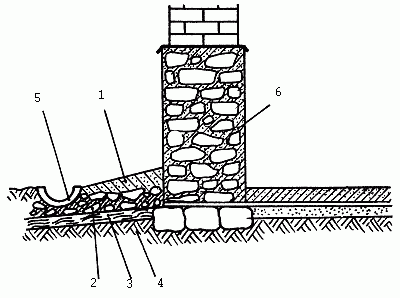

    Рис. 20. Устройство отмостков: 1 – цементный раствор; 2 – щебень или битый кирпич; 3 – глина; 4 – грунт; 5 – водосточная канава; 6 – фундамент


    2. Погреб необходимо сооружать в короткие сроки и без перерывов, чтобы избежать увлажнения и нарушения структуры природного грунта в котловане.

    3. Необходимо соорудить кольцевой дренаж, предназначенный для сбора дренирующей воды и сброса ее в пониженные места, такие, как кюветы, овраги, лощины. Если нет пониженных мест, то дренаж можно подсоединить к специально устроенному водосборному колодцу, вырытому вблизи погреба (рис. 21).

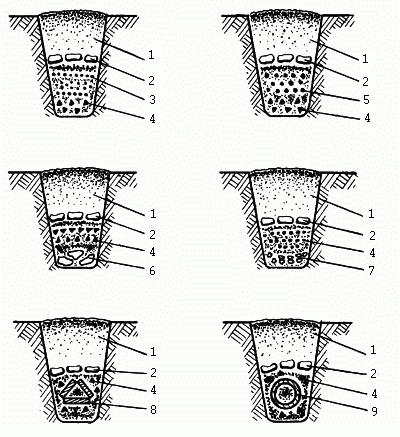

    Рис. 21. Конструкции дренажа из местных материалов: 1 – обратная засыпка; 2 – дерн; 3 – хворост; 4 – гравий; 5 – жерди; 6 – камни; 7 – фашины; 8 – деревянная труба; 9 – гончарная труба


    4. Сооружать стены и основание погреба следует с расчетом на гидростатическое давление застойных (погруженных) вод, используя плотный, водонепроницаемый бетон. В случае если применяется обычный бетон или красный кирпич, его следует оштукатурить цементным раствором с обеих сторон (в соотношении 1 : 2), а также необходимо предусмотреть противонапорную гидроизоляцию из 2–3 слоев рулонного материала с защитной (прижимной) стенкой (рис. 22).

    Рис. 22. Гидроизоляция погреба: 1 – изоляционные рубероидные прокладки в цоколе и и полу; 2 – слой цементной штукатурки и битума; 3 – цементный пол; 4 – нижний слой бетона; 5 – трамбованная глина


    Если обратная засыпка котлована сделана из песка или другого фильтрующего грунта, то сооружение дренажа является необходимым условием, в противном же случае котлован и сам погреб превратятся в своего рода водосборный колодец.

    Бывают ситуации, когда нет никаких условий для сооружения дренажа, тогда необходимо предусмотреть надежную противонапорную оклеечную гидроизоляцию в виде поддона (лотка).

    Если же погреб сооружен в хорошо дренирующих, ненарушенных грунтах (например, песчаных), то необходимость в дренаже отпадает.

    Кроме того, в качестве дополнительной защиты, рекомендуется устроить широкие отмостки и широкие свесы кровли вокруг самой погребицы.

    Также хотим обратить ваше внимание на то, что обратную засыпку следует делать с послойным трамбованием при оптимальной влажности грунта. Это позволит защитить пазухи котлована и сам погреб от дождевых и атмосферных вод.

    Переувлажненный грунт практически невозможно уплотнить до естественного состояния, поэтому обратную засыпку и трамбовку его в пазухах надо проводить немедленно, не давая грунту пересохнуть или переувлажниться.

    Это, пожалуй, основные и главные меры, которые следует принять при появлении признаков подтопления погреба.

    Электроснабжение погребов

    Конечно, многие до сих пор предпочитают спускаться в подпол со свечкой итли фонариком, несмотря на то что это, во-первых, небезопасно, а во-вторых, очень неудобно. Наоборот, подведя электричество в погреб, можно выиграть во многом.

    Помимо того, что теперь можно будет не бояться споткнутся в темноте о какой-нибудь ящик, у владельца появится возможность использовать дополнительные приборы и устройства, например, обогреватели, вентиляторы, системы охлаждения.

    Инструменты

    Все работы по электроснабжению заключаются главным образом в подведении кабеля, монтаже выключателей, розеток и подключении конечных приборов. Для этого следует запастись необходимыми инструментами.

    Итак, для прокладки кабеля, для установки вы-ключателей, розеток, патронов ламп необходимы механические и электрические инструменты:

    – набор отверток;

    – пинцет;

    – пассатижи с изолированными ручками;

    – нож;

    – ножницы;

    – боковые кусачки с изолированными ручками;

    – электрический паяльник;

    – ножовка по металлу;

    – напильник;

    – монтажное зубило;

    – молоток;

    – электродрель.

    Естественно, понадобятся гвозди, сверла, изоляционная лента и прочие мелочи.

    Отличное состояние инструментария гарантирует не только высокое качество ремонтных работ, но и личную безопасность. Поэтому крепежный инструмент должен быть исправным, удобным в обращении, а режущий – острым и правильно заточенным.

    Подготовка материалов

    Для проведения электропроводки используются медные и алюминиевые провода разного сечения и кабели. Медные провода по многим параметрам превосходят алюминиевые. Пожалуй, главное их качество – они более стойки к изгибаниям.

    Рабочая температура проводов в резиновой изоляции не должна превышать 65 °C, в пластмассовой – 70 °C. Сечение провода выбирается исходя из максимального значения силы тока, нагревающего изоляцию, с учетом механических нагрузок на провод, в том числе в контактных зажимах оконечных устройств электропроводки.

    Что касается нескольких проводов, прокладываемых в трубах, то значение допустимого тока в них должно быть уменьшено на 10–20%, так как они будут нагревать друг друга, и, кроме того, в канале скрытой проводки условия охлаждения хуже.

    Сечение жил при малых токах, особенно в винтовых контактных зажимах, определяется механической прочностью проводника. Оно не должно быть меньше 2 мм2для алюминиевой жилы и 1 мм2для медной жилы. Если открытая проводка внутри помещения выполнена на роликах, сечение алюминиевой жилы не должно быть меньше 2,5 мм2.

    Одним из недостатков алюминиевых проводов является то, что их довольно трудно соединять. На их поверхности всегда присутствует твердая и тугоплавкая оксидная пленка, образующаяся при реакции алюминия с кислородом воздуха, которая является очень плохим проводником. В результате такое соединение будет заметно нагреваться. Перед соединением проводов ее необходимо удалить, что делается методом зачистки, но она мгновенно образуется вновь и при пайке препятствует сцеплению с припоем, а при сварке образует в расплаве нежелательные включения. Плавится она при температуре не менее 2000 °С, что в три раза больше, чем температура плавления самого алюминия.

    Еще один недостаток алюминиевого провода – низкий предел «текучести», который проявляется чаще всего при винтовых зажимах, – алюминий просто «вытекает», выдавливается из-под зажима, ослабляя контакт.

    При эксплуатации места соединений и ответвлений проводов не должны подвергаться растяжению и должны быть размещены таким образом, чтобы их легко можно было осмотреть и при необходимости отремонтировать, то есть восстановить нарушенный контакт.

    Все детали, использующиеся для соединения с алюминиевыми проводами, должны иметь антикоррозийное гальваническое покрытие. То же требование применяется и для стальных деталей.

    Перед соединением провод необходимо зачистить, то есть срезать изоляцию на конце провода. Затем провод необходимо подготовить к работе, для этого нужно сделать из отдельных проволочек многопроволочной жилы плотный жгутик.

    Для обеспечения надежности контакта жилы зачищают мелкой наждачной бумагой, смазанной вазелином. С помощью круглогубцев или пассатижей скрученный в жгут и зачищенный конец жилы изгибают в кольцо, диаметр которого равен диаметру винта зажима.

    Кольцо изгибают по часовой стрелке, что предохранит его от раскручивания при затяжке винта. Затяжка гайки или зажимного винта должна производиться до полного сжатия пружинной шайбы.

    В качестве соединяющего материала при пайке применяют оловянно-свинцовые припои ПОС-30 или ПОС-40, отличающиеся друг от друга содержанием олова в процентах по массе, на что указывают цифры в их названии. Температура их плавления немного различается и составляет, соответственно, 225 °С и 234 °С. А для того чтобы припой лучше соединялся с медной жилой провода, применяют флюс, представляющий собой канифоль, которую чаще всего используют в виде 20%-ного спиртового раствора.

    Прежде чем производить пайку проводов, их жилы необходимо зачистить мелкой наждачной бумагой до блеска и залудить.

    Как производить скрутку проводов? Способов скрутки существует достаточно много, ниже приведены основные из них (рис. 23). На выбор типа скрутки проводов влияет материал жилы, ее сечение и другие факторы. Например, алюминиевые жилы более целесообразно паять, скрутив желобком.

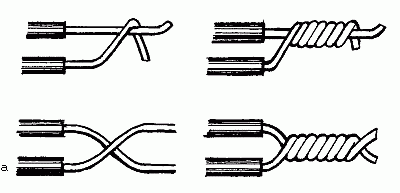

    Рис. 23. Виды скрутки: а – параллельная; б – последовательная


    При таком соединении под слоем расплавленного припоя жилы будут защищены от оксидной пленки.

    Если необходимо соединить провода больших сечений, лучше применить бандажную скрутку, поскольку по-другому свить друг с другом жилы большого диаметра сложно. Можно также для этой цели использовать сочетание бандажной скрутки и желобка. Бандаж выполняется медной проволокой диаметром 0,6–1,5 мм. Естественно, ее также необходимо залудить. Жилы многопроволочных проводов после зачистки переплетают друг с другом наподобие косички, и после этого скручивают между собой (рис. 24).

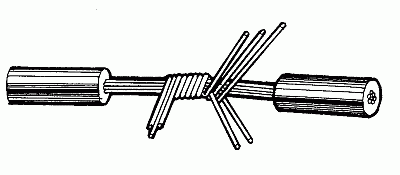

    Рис. 24. Скрутка многопроволочных проводов


    Нужно помнить о том, что надежное сращивание проводов обеспечит бесперебойную работу электриче-ской линии. Поэтому, даже если нет возможности произвести пайку проводов в месте их соединения, следует выполнять правила их скрутки как можно точнее.

    В случае если используется метод простой скрутки, концы стального провода на длине 30–50 мм необходимо зачистить до блеска мелким напильником или наждачной бумагой и скрутить очень плотно, виток к витку. Концы, оставшиеся после скрутки, следует спилить напильником, а крайние витки поджать пассатижами.

    При сращивании проводов методом бандажной скрутки зачищенные таким же образом концы проводов необходимо зажать в тисках и обмотать мягкой зачищенной проволокой. И в средней части скрутки витки рекомендуется делать неплотными, а точнее даже вразбег. При пропаивании этого соединения припой будет лучше проникать к месту соединения проводов. Далее после соединения концы проводов необходимо изогнуть под прямым углом и наложить еще 8–10 витков бандажа.

    Скрутку и прилегающие зачищенные участки провода рекомендуется защитить от коррозии, для этого их следует покрыть асфальтобитумным лаком, битумом или масляной краской.

    Это, пожалуй, основные моменты, касающиеся подготовки материалов для проведения проводки.

    Монтажные работы

    Прежде всего необходимо провести проводку. Она бывает двух типов – внутренняя и наружная. Наружную проводку прокладывают по наружным стенам зданий, под различными навесами и карнизами. Располагать провода наружной электропроводки необходимо таким образом, чтобы прикоснуться к ним было невозможно. Особенно это необходимо учитывать в том случае, когда провода прокладываются открыто по стенам здания.

    Скрытая, или внутренняя, проводка прокладывается внутри стен, потолков, фундаментов, перекрытий, а также под съемными полами. Скрытая проводка может прокладываться в трубах, гибких металлических рукавах, а также в пустотах строительных конструкций, в бороздах под штукатуркой.

    При работе с электричеством необходимо иметь некоторый опыт (в некоторых случаях и более богатый), а непосредственно при монтаже и наладке соблюдать чрезвычайную осторожность. Ведь всем известно, что несоблюдение мер предосторожности может привести к электротравмам, ожогам и даже смерти.

    В помещениях, относительная влажность воздуха в которых не превышает 60%, допускаются любые виды проводки.

    В погребах относительная влажность воздуха, как правило, превышает 75%. В подобных помещениях можно применять открытую или скрытую проводку изолированными защищенными или незащищенными проводами, располагаемыми в трубах.

    С подвалами дело обстоит проще, они, как правило, являются более защищенными от воздействия влаги, грунтовых вод.

    При скрытой прокладке трубы и каналы необходимо закрывать по всей длине на глубину не менее 10 мм, а провода – на глубину не менее 5 мм. Скрытая прокладка проводов в трубах удобнее тем, что в случае необходимости их (провода) легко заменить. Следует, однако, помнить, что не допускается прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий.

    Провода к осветительным приборам следует прокладывать сверху через потолок, а проводку к розеткам, выключателям – внутри помещений снизу.

    В тех местах, где каналы выходят из панелей и перекрытий, располагаются узлы соединения проводов (рис. 25).

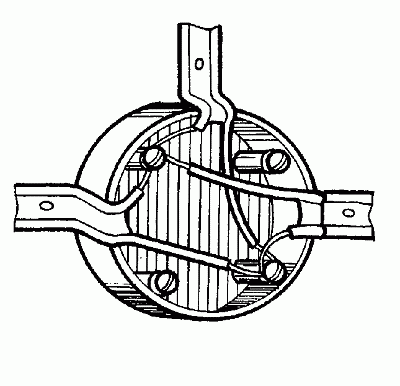

    Рис. 25. Соединение проводов в ответвительной коробке


    Концы проводов свариваются, изолируются и заделываются цементным раствором или гипсом.

    До начала монтажа электропроводки необходимо определить точные места для установки группового щитка, патронов, розеток. Затем размечаются пути прокладки проводов, места их поворотов и проходов сквозь стены.

    Если вы размечаете открытую проводку, не забудьте наметить места под крепления проводов.

    В отверстиях перекрытий укрепляются специальные металлические крюки, на которых подвешиваются потолочные светильники (рис. 26). Подвесы светильников должны быть изолированы от этих крюков пластмассовой трубкой.

    Рис. 26. Подвесы для крепления светильников


    Горизонтальную прокладку проводов осуществляют параллельно линии пересечения стены с потолком на расстоянии 10–20 см от него. Магистрали штепсельных розеток прокладываются по горизонтальной линии, а спуски и подъемы проводов к розеткам, выключателям и светильникам прокладывают вертикально. По перекрытиям плоские провода можно прокладывать по кратчайшей трассе между распределительными коробками и светильниками, следя за тем, чтобы провода не перекрещивались и не подвергались механическим нагрузкам и повреждениям.

    Необходимо помнить, что расстояние от проложенной параллельно линии электропроводки или от распределительной коробки до стальных трубопроводов не должно быть меньше 10 см. Если линия проводки должна пересечь трубопровод, расстояние от нее до трубы в месте пересечения не должно быть меньше 5 см.

    В качестве креплений для проводов используются жестяные скобки, представляющие собой полоски из жести шириной 10 мм. Полоски закрепляются в стене при помощи дюбелей.

    Точки крепления провода располагаются на расстоянии не более 40 см; если провода пересекаются, точки крепления выбирают не дальше 5 см от центра пересечения. Если крепление производится гвоздями на деревянной стене, расстояние между точками крепления должно быть около 25–30 см. В этом случае распределительные коробки укрепляют на деревянном основании шурупами. В случае крепления распределительной коробки на других стенах (несгораемых) они приворачиваются шурупами, вставленными в пластмассовые дюбели, или приклеиваются.

    После измерения необходимых участков проводки следует нарезать провода, оставляя на каждом конце провода небольшой запас. Затем провода необходимо выправить, для чего их нужно протянуть 2–3 раза через ткань, зажатую в ладони.

    По предварительной разметке нарезанные провода закрепляют на бетонной или кирпичной стене вмазанными в нее изогнутыми обжимными металлическими скобками. Провод под скобкой должен быть защищен слоем изоляционной ленты (рис. 27).

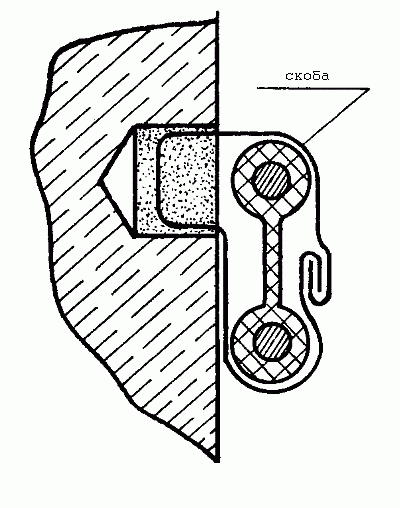

    Рис. 27. Крепление плоских проводов металлическими скобами


    Чтобы была возможность повторно соединить провода в распределительной коробке или поменять розетку, выключатель, патрон, концы проводов, вводимых в распределительные и электроустановочные коробки, следует иметь запас 6–7 см.

    При вводе проводов в коробку необходимо вырезать часть плоского разделительного основания провода. При этом нужно проследить, чтобы вырезанный в них участок не вышел за пределы коробки.

    Под действием содержащейся в воздухе влаги жилы проводов способны окисляться. Их окисление может привести к нарушению контакта и выходу всей линии из строя. Чтобы избежать этого, необходимо тщательно изолировать концы жил в коробках. Изоляцию следует осуществлять с помощью изоляционной ленты. Помимо этого, изолированные концы проводов необходимо укладывать в коробке таким образом, чтобы они не соприкасались друг с другом, после чего коробка должна быть закрыта крышкой.

    Выключатели и розетки защищенного типа при открытой проводке должны устанавливаться на пластмассовых подрозетниках, прикрепленных к стене. Диаметр подрозетника должен примерно на 1 см превышать размеры установленного на нем устройства.

    Что касается проводки кабелей, то она напоминает вышеприведенное описание прокладки обычных проводов. Правда, токопроводящие жилы при этом крепятся несколько другим способом. Для крепления легких небронированных кабелей с двумя жилами применяются металлические скобки с одной лапкой или скобки с пряжками, которые крепятся к стене (рис. 28).

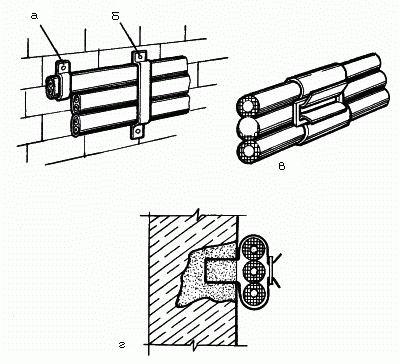

    Рис. 28. Крепление кабелей различными скобами: а – с одной лапкой; б – с двумя лапками; в, г – с пряжкой


    В случае, если необходимо проложить параллельно 2–3 кабеля, применяют скобки с двумя лапками.

    К бетонным, кирпичным или деревянным стенам скобки прикрепляются при помощи шурупов. Точки крепления кабеля располагают на расстоянии не больше 50 см друг от друга, при поворотах линии радиус изгиба кабеля должен равняться десятикратному размеру его диаметра. А первую скобку при этом следует располагать в 1–1,5 см от начала изгиба.

    Перед подключением кабеля к розетке, выключателю его необходимо дополнительно закрепить на стене на расстоянии 5–10 см от места ввода. Теперь о электропроводке, прокладываемой в трубах. Это, пожалуй, оптимальный вариант для погреба, ведь применяется она в тех случаях, когда необходимо защитить электрические провода от воздействия сырости.

    Для этой цели следует использовать стальные, полиэтиленовые, полипропиленовые и винипластовые трубы, а также металлические гибкие рукава. Диаметр труб можно выбирать, исходя из конкретной цели.

    Разметку труб следует начинать с расположения их концов, подходящих к электрощитам, электроприемникам, аппаратам управления. После этого нужно разметить всю трассу, определяя сразу места установки соединительных коробок, углы поворотов, точки крепления.

    Перед монтажом все трубы необходимо тщательно осмотреть и в случае обнаружения каких-либо повреждений заменить на неповрежденные. Затем с помощью металлической щетки их следует очистить от грязи и ржавчины, а затем покрасить как снаружи, так и внутри.

    Размеченные в соответствии с трассой проводки трубы разрезают ножовкой, на концах нарезают резьбу, заусенцы снимают с помощью напильника.

    Что касается пластмассовых труб, то их применение позволяет избежать соединений в местах поворотов трассы, так как пластмассовые трубы легко гнутся в горячей воде при температуре 100–130 °С. Следует помнить, что применять пластмассовые трубы можно только во внутренних помещениях, в которых температура среды не превышает 60 °С.

    Для того чтобы избежать скапливания в трубах конденсатной влаги, укладку труб следует производить с небольшим уклоном в любую сторону. Все металлические элементы электропроводок в трубах должны быть защищены от коррозии, а также заземлены или занулены. Соединение труб при скрытой проводке выполняется только на резьбе с паклей и закрашивается суриком.

    Заземление или зануление производится c помощью гибкой медной перемычки от трубы к корпусу или через трубу заземляющими гайками. Проверка смонтированного трубопровода перед протягиванием проводов сводится к продувке его воздухом. Затем в трубу протягивают стальной тросик диаметром 1,5–3,5 мм (с петлей на конце).

    Выровненные и выправленные провода присоединяют к этому тросику и затем протягивают через трубы. Протягивание проводов необходимо выполнять вдвоем: один тянет тросик, а другой с противоположного конца следит за подачей проводов в трубу.

    Стоит предупредить, что запрещено соединять провода в трубах. Любые соединения выполняются только в коробках и тщательно изолируются. После протяжки проводов необходимо испытать сопротивление изоляции проводов между собой и между каждым проводом и землей (трубой). Оно не должно превышать 500 кОм (кОм).

    Далее предстоит закрепить провода, а это – одна из трудоемких работ при проведении проводки. После предварительной разметки мест крепления проводов электролинии необходимо подготовить на размеченных местах отверстия для крепежного материала, гнезда для коробок электроустановочных устройств и др.

    Отверстия в стене следует высверливать дрелью или пробивать с помощью шлямбура. Легче других обрабатывается красный и силикатный кирпич, шлакобетон. Для высверливания отверстий следует применять сверла с твердосплавными режущими кромками. Для того чтобы получить отверстие в бетоне с наполнителем из гранитного щебня или гальки, который отличается высокой твердостью, придется применить специальную электрическую машину ударно-вращательного действия, режущий инструмент, который способен дробить наполнитель и высверливать бетонную связку. При сверлении твердые включения можно дробить и стальным закаленным дюбелем, держать который нужно, конечно, не рукой, а ручкой из проволоки.

    Розетки и выключатели при скрытой проводке на кирпичном, шлаковом, шлакобетонном основаниях необходимо устанавливать в стальных коробках, которые должны иметь два отверстия для зацепления распорных лапок розетки или выключателя. Такие коробки изготавливаются из кровельного железа или жести. Под них в стене подготавливаются гнезда, их сначала высверливают по периметру сверлом 6–8 мм, а затем вырубают зубилом.

    При перестановке выключателя или розетки, а также при выполнении узких канавок в стеновых панелях для утапливания проводов, например, в местах пересечения с трубами, удобно пользоваться обычным пробойником.









    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Наверх
